バリアブルサイズセンターノックパイロット（ロングタイプ） 材質SKD11相当－TiN処理－
- 通常単価(税別)
- -
- 税込単価
- -
先端斜面部の形状（角度・長さ）を自由に指定可能で、ツバ部にパンチ位置決め用のノ...
詳細情報を確認する未確定：候補が6型番あります。
商品情報
XNTコーティング（汎用性の高いTiNコーティング） P.318

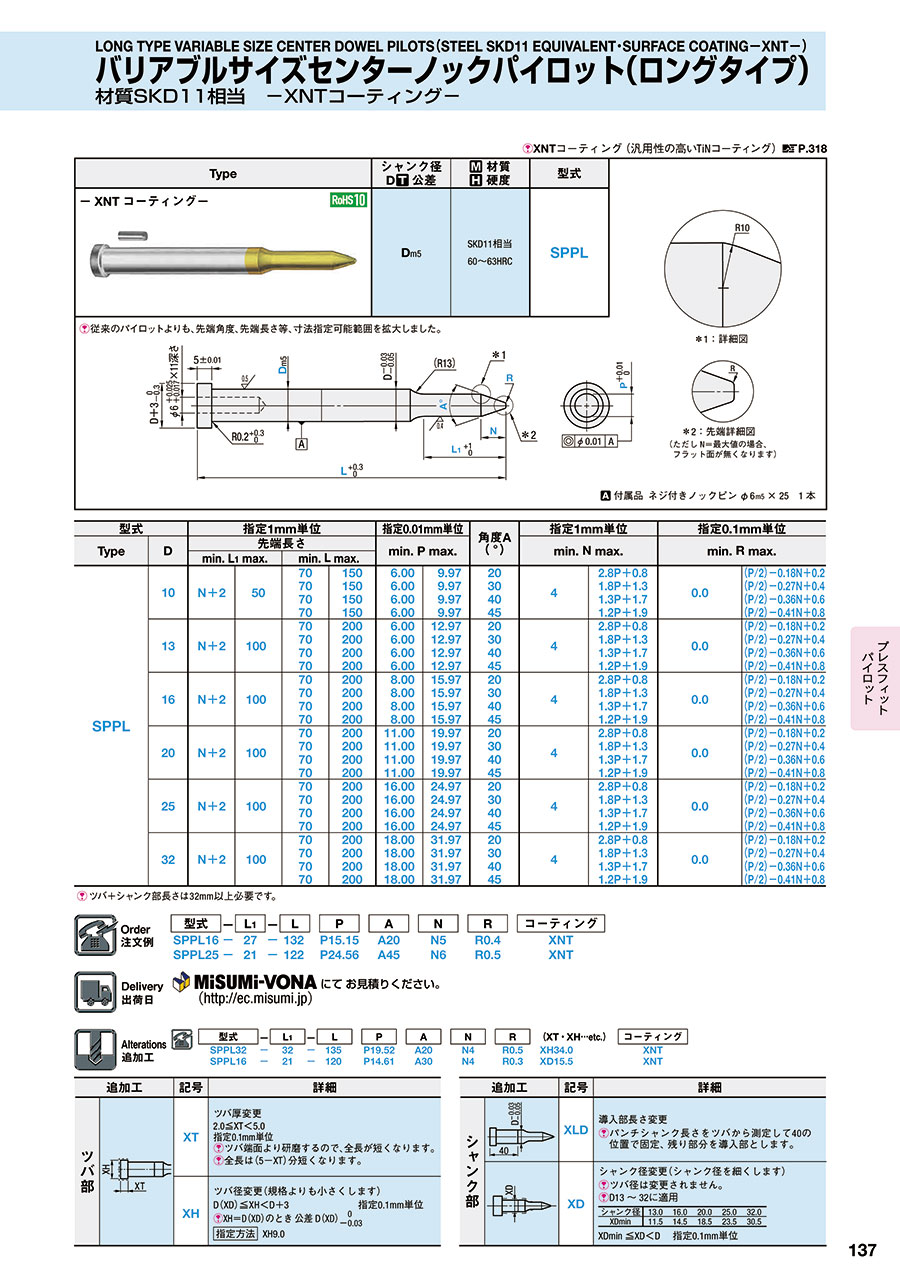

外形図・製品仕様
従来のパイロットよりも、先端角度、先端長さ等、寸法指定可能範囲を拡大しました。
| シャンク径 D公差 | 材質 硬度 | 型式 |
|---|---|---|
| Dm5 | SKD11相当 60～63HRC | SPPL |
付属品 ネジ付きノックピン φ6m5×25 1本
規格表
| 型式 | 指定1mm単位 | 指定0.01mm単位 | 角度A （ °） | 指定1mm単位 | 指定0.1mm単位 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | 先端長さ | min. P max. | min. N max. | min. R max. | |||||||
| min. L1 max. | min. L max. | |||||||||||
| SPPL | 10 | N+2 | 50 | 70 | 150 | 6.00 | 9.97 | 20 | 4 | 2.8P+0.8 | 0.0 | （P/2）-0.18N+0.2 |
| 70 | 150 | 6.00 | 9.97 | 30 | 1.8P+1.3 | （P/2）-0.27N+0.4 | ||||||
| 70 | 150 | 6.00 | 9.97 | 40 | 1.3P+1.7 | （P/2）-0.36N+0.6 | ||||||
| 70 | 150 | 6.00 | 9.97 | 45 | 1.2P+1.9 | （P/2）-0.41N+0.8 | ||||||
| 13 | N+2 | 100 | 70 | 200 | 6.00 | 12.97 | 20 | 4 | 2.8P+0.8 | 0.0 | （P/2）-0.18N+0.2 | |
| 70 | 200 | 6.00 | 12.97 | 30 | 1.8P+1.3 | （P/2）-0.27N+0.4 | ||||||
| 70 | 200 | 6.00 | 12.97 | 40 | 1.3P+1.7 | （P/2）-0.36N+0.6 | ||||||
| 70 | 200 | 6.00 | 12.97 | 45 | 1.2P+1.9 | （P/2）-0.41N+0.8 | ||||||
| 16 | N+2 | 100 | 70 | 200 | 8.00 | 15.97 | 20 | 4 | 2.8P+0.8 | 0.0 | （P/2）-0.18N+0.2 | |
| 70 | 200 | 8.00 | 15.97 | 30 | 1.8P+1.3 | （P/2）-0.27N+0.4 | ||||||
| 70 | 200 | 8.00 | 15.97 | 40 | 1.3P+1.7 | （P/2）-0.36N+0.6 | ||||||
| 70 | 200 | 8.00 | 15.97 | 45 | 1.2P+1.9 | （P/2）-0.41N+0.8 | ||||||
| 20 | N+2 | 100 | 70 | 200 | 11.00 | 19.97 | 20 | 4 | 2.8P+0.8 | 0.0 | （P/2）-0.18N+0.2 | |
| 70 | 200 | 11.00 | 19.97 | 30 | 1.8P+1.3 | （P/2）-0.27N+0.4 | ||||||
| 70 | 200 | 11.00 | 19.97 | 40 | 1.3P+1.7 | （P/2）-0.36N+0.6 | ||||||
| 70 | 200 | 11.00 | 19.97 | 45 | 1.2P+1.9 | （P/2）-0.41N+0.8 | ||||||
| 25 | N+2 | 100 | 70 | 200 | 16.00 | 24.97 | 20 | 4 | 2.8P+0.8 | 0.0 | （P/2）-0.18N+0.2 | |
| 70 | 200 | 16.00 | 24.97 | 30 | 1.8P+1.3 | （P/2）-0.27N+0.4 | ||||||
| 70 | 200 | 16.00 | 24.97 | 40 | 1.3P+1.7 | （P/2）-0.36N+0.6 | ||||||
| 70 | 200 | 16.00 | 24.97 | 45 | 1.2P+1.9 | （P/2）-0.41N+0.8 | ||||||
| 32 | N+2 | 100 | 70 | 200 | 18.00 | 31.97 | 20 | 4 | 2.8P+0.8 | 0.0 | （P/2）-0.18N+0.2 | |
| 70 | 200 | 18.00 | 31.97 | 30 | 1.8P+1.3 | （P/2）-0.27N+0.4 | ||||||
| 70 | 200 | 18.00 | 31.97 | 40 | 1.3P+1.7 | （P/2）-0.36N+0.6 | ||||||
| 70 | 200 | 18.00 | 31.97 | 45 | 1.2P+1.9 | （P/2）-0.41N+0.8 | ||||||
ツバ+シャンク部長さは32mm以上必要です。
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください。
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
先端斜面部の形状（角度・長さ）を自由に指定可能で、ツバ部にパンチ位置決め用のノック穴を設けたDAYTONパイロットパンチです。先端部にTiNコーティングを施しており、最大で全長200mmまで対応しています。
