ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51(M2)相当－TiNコーティング－

プレス金型部品技術窓口

絞り込み条件

未確定：候補が605型番あります。

刃先形状
~mm
材質
~mm
- SKD11相当
- SKH51相当
D（シャンク径）(mm)
~mm
- 05
- 06
- 08
- 10
- 13
- 16
- 20
- 25
- 32
- 38
- 40
- 45
- 50
- 56
- 63
Ｌ1 （刃先長さ）(mm)
~mm
- 8
- 13
- 14
- 19
- 25
- 30
- 40
Ｌ（全長）(mm)
~mm
- 40
- 50
- 56
- 60
- 63
- 70
- 71
- 80
- 90
- 100
Ｐ（刃先寸法）(mm)
~mm
[1.6-62.97/0.01mm単位]
ＸＰ（刃先寸法）(mm)
~mm
[1.3-1.59/0.01mm単位]
[1.8-49.99/0.01mm単位]
Ｗ（刃先寸法）(mm)
~mm
[1.6-62.97/0.01mm単位]
ＸＷ（刃先寸法）(mm)
~mm
[1.3-1.59/0.01mm単位]
[1.8-3.49/0.01mm単位]
[4-13.99/0.01mm単位]
Ｒ（刃先寸法）(mm)
~mm
[0.15-31.48/0.01mm単位]
CAD
- 2D
- 3D
出荷日
- すべて
- 8日以内
- 31日以内

DAYTON

ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51(M2)相当－TiNコーティング－

カタログ |

通常単価(税別): -

税込単価: -

刃先部にTiNコーティングを施したDAYTONジェクトール®パンチです。材質は...

厚板打ち抜き用有無
無
先端形状
1段
ジェクタ
標準タイプ
表面処理
TiN（XNT）コーティング
シャンク(取付部)形状
標準
シャンク径D公差
m5

ご注意

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

未確定：候補が605型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

[ ! ]ジェクトール®詳細>> P.313
[ ! ]XNTコーティング（汎用性の高いTiNコーティング）>> P.318

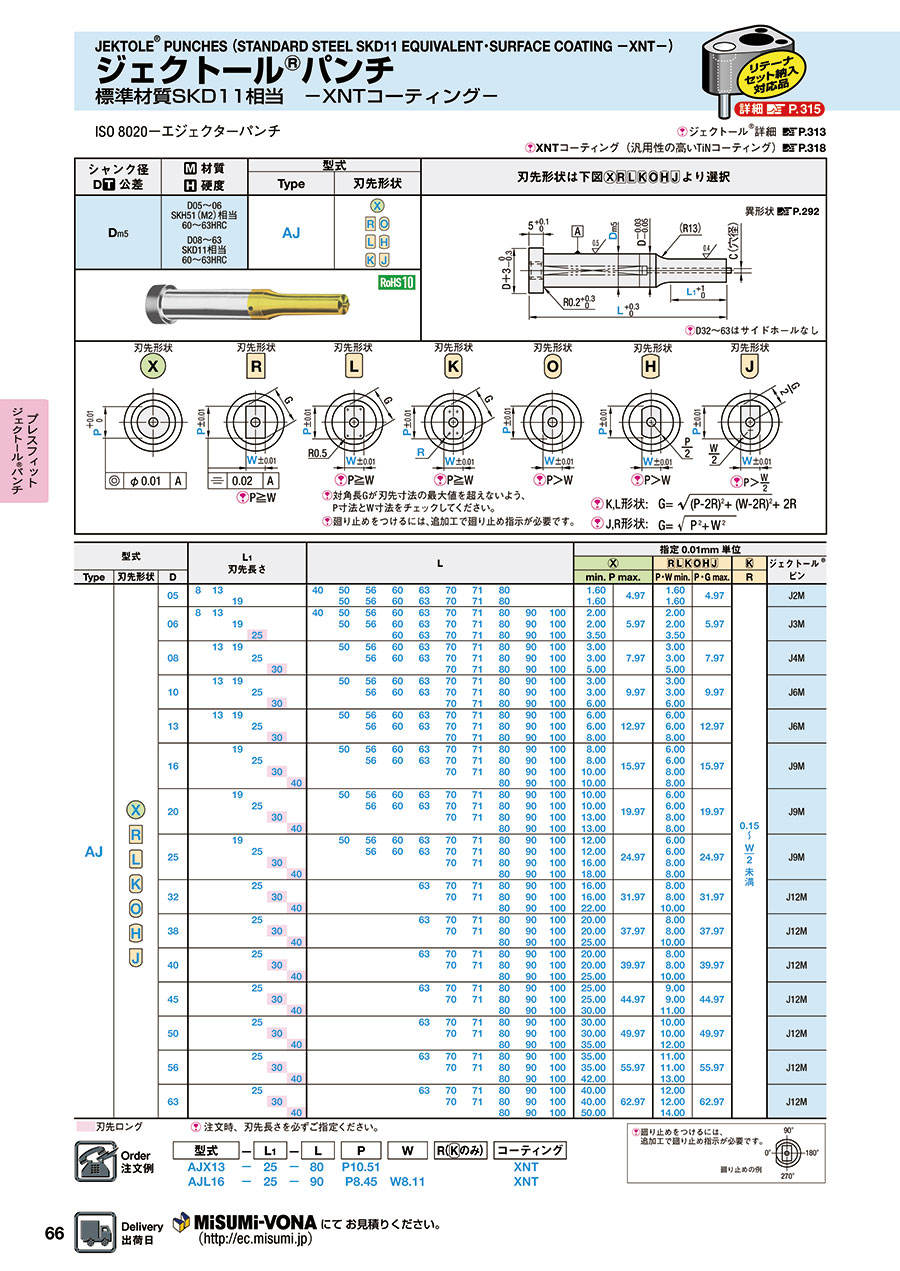

外形図・製品仕様

刃先形状は下図より選択

異形状>>こちら

>> P.292
[ ! ]D32～63はサイドホールなし

シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	Type	刃先形状
D_m5	D05～06 SKH51（M2）相当 60～63HRC D08～63 SKD11相当 60～63HRC	AJ

刃先形状刃先形状刃先形状刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W

刃先形状刃先形状刃先形状 [ ! ]P>W [ ! ]P>W [ ! ]K,L形状：

[ ! ]J,R形状：

[ ! ]P>	W
	2

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

規格表

型式

L₁
刃先長さ

指定0.01mm単位

ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼-TiNコーティング- 規格表012

ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼-TiNコーティング- 規格表013

ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼-TiNコーティング- 規格表014

ジェクトール^®
ピン

Type

刃先形状

min. P max.

P・W min.

P・G max.

ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼-TiNコーティング- 規格表011

1.60

4.97

1.60

4.97

0.15〜	w	未満
	2

J2M

1.60

100

2.00

5.97

2.00

5.97

J3M

100

2.00

100

3.50

100

3.00

7.97

3.00

7.97

J4M

100

3.00

100

5.00

100

3.00

9.97

3.00

9.97

J6M

100

3.00

100

6.00

100

6.00

12.97

6.00

12.97

J6M

100

6.00

100

8.00

100

8.00

15.97

6.00

15.97

J9M

100

8.00

6.00

100

10.00

8.00

100

10.00

8.00

100

10.00

19.97

6.00

19.97

J9M

100

10.00

6.00

100

13.00

8.00

100

13.00

8.00

100

12.00

24.97

6.00

24.97

J9M

100

12.00

6.00

100

16.00

8.00

100

18.00

8.00

100

16.00

31.97

8.00

31.97

J12M

100

16.00

8.00

100

22.00

10.00

100

20.00

37.97

8.00

37.97

J12M

100

20.00

8.00

100

25.00

10.00

100

20.00

39.97

8.00

39.97

J12M

100

20.00

8.00

100

25.00

10.00

100

25.00

44.97

9.00

44.97

J12M

100

25.00

9.00

100

30.00

11.00

100

30.00

49.97

10.00

49.97

J12M

100

30.00

10.00

100

35.00

12.00

100

35.00

55.97

11.00

55.97

J12M

100

35.00

11.00

100

42.00

13.00

100

40.00

62.97

12.00

62.97

J12M

100

40.00

12.00

100

50.00

14.00

ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼-TiNコーティング- 規格表06 刃先ロング
[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式	-	L₁	-	L	P	W	R(のみ)	コーティング
APX13	-	25	-	80	P10.51			XNT
AJL16	-	25	-	90	P8.45	W8.11		XNT

廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式

L₁

P(XP)

W(XW)

のみ)

(XBR・XL・X2…etc.)

コーティング

AJK16

P8.23

W7.24

R1.0

XL75 X3 -ANG90

XNT

AJX25

100

P22.46

XL95

XNT

追加工

記号

刃先形状

刃先

XP
XW

刃先寸法変更(規格よりP・Wの寸法を小さくします)
XP・XW≧XP・XWmin
指定0.01mm単位

XPmin

		L₁(XBR/XBB)
		2.0	8.1	13.1	19.1	25.1	30.1	35.1
		～	～	～	～	～	～	～
		8.0	13.0	19.0	25.0	30.0	35.0	40.0
D	05	1.3	1.3	1.5	–	–	–	–
	06	1.8	1.8	1.8	2.4	–	–	–
	08	2.5	2.5	2.5	2.5	3.0	–	–
	10	2.8	2.8	2.8	2.8	4.0	–	–
	13	4.0	4.0	4.0	4.0	4.0	–	–
	16	6.0	6.0	6.0	6.0	6.0	6.0	6.0
	20	6.0	6.0	6.0	6.0	7.6	7.6	7.6
	25	8.0	8.0	8.0	8.0	10.0	10.0	10.0
	32	10.0	10.0	10.0	10.0	10.0	10.0	10.0
	38	15.0	15.0	15.0	15.0	15.0	17.0	20.0
	40	20.0	20.0	20.0	20.0	20.0	23.0	25.0
	45	25.0	25.0	25.0	25.0	25.0	28.0	30.0
	50	30.0	30.0	30.0	30.0	30.0	33.0	35.0
	56	35.0	35.0	35.0	35.0	35.0	38.0	42.0
	63	40.0	40.0	40.0	40.0	40.0	45.0	50.0

XP・XWmin

L₁(XBR/XBB)
2.0	8.1	13.1	19.1	25.1	30.1	35.1
～	～	～	～	～	～	～
8.0	13.0	19.0	25.0	30.0	35.0	40.0
1.6	1.6	1.6	–	–	–	–
1.8	1.8	2.0	2.4	–	–	–
2.5	2.5	3.0	3.0	4.0	–	–
2.8	2.8	3.0	3.0	4.0	–	–
4.0	4.0	4.0	4.0	4.0	–	–
5.0	5.0	5.0	5.0	6.0	6.0	6.0
5.0	5.0	5.0	5.0	6.0	6.0	6.0
5.0	5.0	5.0	5.0	6.0	6.0	6.0
7.2	7.2	7.2	7.2	7.2	7.2	7.2
8.0	8.0	8.0	8.0	8.0	8.0	8.0
8.0	8.0	8.0	8.0	8.0	9.0	10.0
9.0	9.0	9.0	9.0	9.0	10.0	11.0
10.0	10.0	10.0	10.0	10.0	11.0	12.0
11.0	11.0	11.0	11.0	11.0	12.0	13.0
12.0	12.0	12.0	12.0	12.0	13.0	14.0

XBR
XBB

刃先長さ変更
2.0≦XBR≦L₁ 指定0.1mm単位
35.1≦XBB≦L₁ 指定0.1mm単位
[ ! ]XBRは35.0以下でご指定ください。
[ ! ]XL(LL)併用の場合、
最大刃先長さXBR(XBB)max＝L₁max－(L－XL(LL))

[ ! ]ツバ＋シャンク部長さ
は22mm以上必要です。
[ ! ]XP・XW追加工の記載内
の表にご注意ください

[ ! ]ツバ＋シャンク部長さ
は25mm以上必要です。
[ ! ]XP・XW追加工の記載内
の表にご注意ください

刃先側端面R加工
0.3≦XR≦1.0
指定0.1mm単位
XR≦(P－C－0.5)/2
C寸法詳細>>こちら
[ NG ]XC・XAR・XS併用不可

－

刃先側端面C面取り加工
0.3≦XC≦1.0
指定0.1mm単位
XC≦(P－C－0.5)/2
C寸法詳細>>こちら
[ NG ]XR・XAR・XS併用不可

－

XAR

刃先側端面逆テーパー加工
0＜XAR≦10
指定1°単位
1.0≦BB＜L₁
指定0.1mm単位
[ ! ]D08またはD10の場合、
P≧6.0かつL₁≦15
[ NG ]D06以下は適用不可
[ NG ]XR・XC・XS併用不可
指定方法 XAR5－BB2.0

－

XS20

刃先シャー角追加
パンチ荷重軽減・カス
上がり対策として刃先
にシャー角をつけるこ
とができます。
[ ! ]詳細・指定方法は>>こちら
[ NG ]XR・XC・XAR・LL併用不可

－

XS21

XS22

全長

全長変更　
XL＜L　　指定0.1mm単位
[ ! ]刃先から短くするので、L₁寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBR(XBB)をご指定ください。

全長公差変更
L ＋0.3 0 ⇒ L±0.02
[ ! ]XLと同様に全長を短くする事もできます。
指定方法 LL
LL75

その他

サイドホール不要
[ ! ]ジェクトール^®部品を抜き取ります｡

標準より小さいジェクトール^®部品

追加工

記号

刃先形状

ツバ部

角度（ANG）

[ ! ]ノックピンに
よる廻り止め
詳細>>こちら

ツバ部廻り止め一面加工標準角度指定
ANG=0・90・180・270
[ NG ]X形状角度指定不可
[ ! ]追加費用はかかりません。(X形状除く)

[ ! ]F=	D
	2

指定方法 X2-ANG90

ツバ部廻り止め平行加工(二面) 標準角度指定
ANG=0・90・180・270
[ NG ]X形状角度指定不可
[ ! ]第2のキー面は第1のキー面と平行です。

[ ! ]F=	D
	2

指定方法 X3-ANG90

－

ツバ部廻り止め一面加工
任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X5－ANG225

－

ツバ部廻り止め平行加工
(二面)　任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X6－ANG225

ツバ厚変更
3.5≦XT＜5.0　　　指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。
[ ! ]全長Lは(5－XT)分短くなります。XL併用の場合、
全長はXLと同じです。
[ NG ]リテーナーセット納入品適用不可

ツバ厚公差指定
公差±0.01
XT同様ツバ厚を薄くすることもできます。
[ ! ]XL併用の場合、全長はXLと同じです。
[ ! ]リテーナーセット納入品はTTとご指定ください。
ツバ厚の変更はできません。
指定方法 TT TT4.5

ツバ径変更(規格よりも小さくします)
D(XD)≦XH＜D＋3　　　　指定0.1mm単位
[ ! ]XH＝D(XD)のとき公差 D(XD) 0 -0.03
[ NG ]リテーナーセット納入品適用不可
指定方法 XH9.0

シャンク部

角度（ANG）

[ ! ]

[ ! ]フラットの深さは
ツバからの深さで
はなくシャンクか
らの深さです。

X81
～
X89

追加フラット加工　標準角度指定
ANG＝0・90・180・270

[ NG ]X形状角度指定不可
[ NG ]D05〜D08
X81〜X88適用不可
[ NG ]D10　X85〜X88適用不可
指定方法
X88－ANG180
X89－ANG180－DP4.0－LG20

標準	任意	深さ	長さ
X81	X91	1.5	13
X82	X92	1.5	16
X83	X93	1.5	20
X84	X94	1.5	全長
X85	X95	2.5	13
X86	X96	2.5	16
X87	X97	2.5	20
X88	X98	2.5	全長
X89	X99	寸法指定

X91
～
X99

追加フラット加工　任意角度指定
0＜ANG＜360 　指定1°単位　
[ NG ]X形状適用不可
[ NG ]D05〜D08　X91〜X98適用不可
[ NG ]D10　X95〜X98適用不可
指定方法
X98－ANG225
X99－ANG225－DP4.0－LG20

[ ! ]DP・LGは指定0.1mm単位	P	≦	2(	D	—DP—0.1)
	G			2

[ ! ]X89・X99で加工長さが全長の場合LG＝L(全長)と
ご指定ください。
[ ! ]X81～X89追加工の記載内の表にご注意ください

XLD

導入部長さ変更
[ ! ]パンチシャンク長さをツバから測定して40の
位置で固定、残り部分を導入部とします。

シャンク径変更(シャンク径を細くします)
[ ! ]ツバ径は変更されません。 [ ! ]D13〜32に適用

シャンク径	13.0	16.0	20.0	25.0	32.0
XDmin	11.5	14.5	18.5	23.5	30.5

XDmin ≦XD＜D　指定0.1mm単位

ウレタンストリッパー(USH)取付加工
[ ! ]D10～32に適用
USH>>こちら

UST

鋼付きウレタン・ストリッパー(UST)取付加工
[ ! ]D10～25に適用
[ ! ]UST指定時、刃先長さL₁は14をご指定ください。

UST>>こちら
指定方法
UST 　 (標準位置角度90° 270°)
UST135(任意位置指定1°単位)

>> P.312
>> P.313
>> P.314
>> P.663
>> P.671

[ ! ]ジェクトール®詳細>> P.313
[ ! ]XNTコーティング（汎用性の高いTiNコーティング）>> P.318

外形図・製品仕様

刃先形状は下図より選択

異形状>>こちら

>> P.292
[ ! ]D32～63はサイドホールなし

シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	Type	刃先形状
D_m5	SKH51（M2）相当 60～63HRC	AJ

刃先形状刃先形状刃先形状刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W

刃先形状刃先形状刃先形状 [ ! ]P>W [ ! ]P>W [ ! ]K,L形状：

[ ! ]J,R形状：

[ ! ]P>	W
	2

規格表

型式

L₁
刃先長さ

指定0.01mm単位

ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼-TiNコーティング- 規格表022

ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼-TiNコーティング- 規格表023

ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼-TiNコーティング- 規格表024

ジェクトール^®
ピン

Type

刃先形状

min. P max.

P・W min.

P・G max.

ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼-TiNコーティング- 規格表021

1.60

4.95

1.60

4.95

0.15〜	w	未満
	2

J2M

100

2.40

5.95

2.40

5.95

J3M

100

3.20

7.95

3.20

7.95

J4M

100

4.50

9.95

4.50

9.95

J6M

100

6.00

12.95

6.00

12.95

J6M

100

8.00

15.95

7.20

15.95

J9M

100

10.00

19.95

8.00

19.95

J9M

100

12.00

24.95

9.00

24.95

J9M

100

16.00

31.95

10.00

31.95

J12M

100

20.00

39.95

10.00

39.95

J12M

100

25.00

44.95

10.00

44.95

J12M

100

30.00

49.95

10.00

49.95

J12M

100

35.00

55.95

11.00

55.95

J12M

100

40.00

62.95

12.00

62.95

J12M

100

[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式

L₁

のみ)

コーティング

指定材質

AJX25

100

P21.12

XNT

AJR16

P11.96

W8.12

XNT

廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式

L₁

P(XP)

W(XW)

のみ)

(XBR・XL・X2…etc.)

コーティング

指定材質

AJX13

XP4.96

XNT

AJK32

P25.26

W20.76

R2.0

XNT

追加工

記号

刃先形状

刃先

XP
XW

刃先寸法変更(規格よりP・Wの寸法を小さくします)
XP・XW≧XP・XWmin
指定0.01mm単位

XPmin

		L₁（XBR）
		2.0	8.1	13.1	19.1	25.1
		〜	〜	〜	〜	〜
		8.0	13.0	19.0	25.0	30.0
D	05	1.3	1.3	1.5	–	–
	06	2.0	2.0	2.0	–	–
	08	3.0	3.0	3.0	3.0	–
	10	4.0	4.0	4.0	4.0	–
	13	4.0	4.0	4.0	4.0	–
	16	6.0	6.0	6.0	6.0	–
	20	6.0	6.0	6.0	6.0	–
	25	8.0	8.0	8.0	8.0	–
	32	10.0	10.0	10.0	10.0	10.0
	40	20.0	20.0	20.0	20.0	20.0
	45	25.0	25.0	25.0	25.0	25.0
	50	30.0	30.0	30.0	30.0	30.0
	56	35.0	35.0	35.0	35.0	35.0
	63	40.0	40.0	40.0	40.0	40.0

XP・XWmin

L₁（XBR）
2.0	8.1	13.1	19.1	25.1
〜	〜	〜	〜	〜
8.0	13.0	19.0	25.0	30.0
1.6	1.6	1.6	–	–
2.0	2.0	2.0	–	–
3.0	3.0	3.0	3.0	–
4.0	4.0	4.0	4.0	–
4.0	4.0	4.0	4.0	–
6.0	6.0	6.0	6.0	–
6.0	6.0	6.0	6.0	–
6.0	6.0	6.0	6.0	–
7.2	7.2	7.2	7.2	7.2
10.0	10.0	10.0	10.0	10.0
10.0	10.0	10.0	10.0	10.0
10.0	10.0	10.0	10.0	10.0
11.0	11.0	11.0	11.0	11.0
12.0	12.0	12.0	12.0	12.0

XBR

刃先長さ変更
2.0≦XBR≦L₁max 指定0.1mm単位。
[ ! ]XL(LL)併用の場合、
最大刃先長さXBRmax＝L₁max－(L－XL(LL))
[ ! ]ツバ＋シャンク部長さは20mm以上必要です。
[ ! ]XP・XW追加工の記載内の表にご注意ください

刃先側端面R加工
0.3≦XR≦1.0
指定0.1mm単位
XR≦(P－C－0.5)/2
C寸法詳細>>こちら
[ NG ]XC・XAR・XS併用不可

－

刃先側端面C面取り加工
0.3≦XC≦1.0
指定0.1mm単位
XC≦(P－C－0.5)/2
C寸法詳細>>こちら
[ NG ]XR・XAR・XS併用不可

－

XAR

－

XS20

－

XS21

XS22

全長

全長変更　
XL＜L　　指定0.1mm単位
[ ! ]刃先から短くするので、L₁寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBRをご指定ください。

全長公差変更
L ＋0.3 0 ⇒ L±0.02
[ ! ]XLと同様に全長を短くする事もできます。
指定方法 LL
LL75

その他

サイドホール不要
[ ! ]ジェクトール^®部品を抜き取ります｡

標準より小さいジェクトール^®部品

追加工

記号

刃先形状

ツバ部

角度（ANG）

[ ! ]ノックピンに
よる廻り止め
詳細>>こちら

ツバ部廻り止め一面加工標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]追加費用はかかりません。(X形状除く)

[ ! ]F=	D
	2

指定方法 X2-ANG90

ツバ部廻り止め平行加工(二面) 標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]第2のキー面は第1のキー面と平行です。

[ ! ]F=	D
	2

指定方法 X3-ANG90

－

ツバ部廻り止め一面加工
任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X5－ANG225

－

ツバ部廻り止め平行加工
(二面)　任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X6－ANG225

ツバ厚変更
3.5≦XT＜5.0　　　指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。
[ ! ]全長Lは(5－XT)分短くなります。XL併用の場合、
全長はXLと同じです。

ツバ厚公差指定
公差±0.01
XT同様ツバ厚を薄くすることもできます。
[ ! ]XL併用の場合、全長はXLと同じです。
指定方法 TT
TT4.5

ツバ径変更(規格よりも小さくします)
D(XD)≦XH＜D＋3　　　　指定0.1mm単位
[ ! ]XH＝D(XD)のとき公差 D(XD) 0 -0.03
指定方法 XH9.0

シャンク部

角度（ANG）

[ ! ]

[ ! ]フラットの深さは
ツバからの深さで
はなくシャンクか
らの深さです。

X81
～
X89

追加フラット加工　標準角度指定
ANG＝0・90・180・270

[ NG ]X形状角度指定不可
[ NG ]D05〜D08　X81〜X88適用不可
[ NG ]D10　X85〜X88適用不可
指定方法
X88－ANG180
X89－ANG180－DP4.0－LG20

標準	任意	深さ	長さ
X81	X91	1.5	13
X82	X92	1.5	16
X83	X93	1.5	20
X84	X94	1.5	全長
X85	X95	2.5	13
X86	X96	2.5	16
X87	X97	2.5	20
X88	X98	2.5	全長
X89	X99	寸法指定

X91
～
X99

[ ! ]DP・LGは指定0.1mm単位	P	≦	2(	D	—DP—0.1)
	G			2

[ ! ]X89・X99で加工長さが全長の場合LG＝L(全長)と
ご指定ください。
[ ! ]X81～X89追加工の記載内の表にご注意ください

XLD

導入部長さ変更
[ ! ]パンチシャンク長さをツバから測定して40の
位置で固定、残り部分を導入部とします。

シャンク径変更(シャンク径を細くします)
[ ! ]ツバ径は変更されません。 [ ! ]D13〜32に適用

シャンク径	13.0	16.0	20.0	25.0	32.0
XDmin	11.5	14.5	18.5	23.5	30.5

XDmin ≦XD＜D　指定0.1mm単位

>> P.312
>> P.313
>> P.314

型番リスト

表示件数

...

型番

AJH05-[8,13,19]-[40,50,56,60,63,70,71,80] P[1.6-4.97/0.01] W[1.6-4.97/0.01] XNT

AJH05-[8,13,19]-[40,50,56,60,63,70,71,80] P[1.6-4.97/0.01] XW[1.3-1.59/0.01] XNT

AJH05-[13,19]-[40,50,56,60,63,70,71,80] M2 P[1.6-4.95/0.01] W[1.6-4.97/0.01] XNT

AJH06-[8,13,19,25]-[40,50,56,60,63,70,71,80,90,100] P[2-5.97/0.01] W[2-5.97/0.01] XNT

AJH06-[8,13,19,25]-[40,50,56,60,63,70,71,80,90,100] P[2-5.97/0.01] XW[1.8-1.99/0.01] XNT

AJH06-[8,13,19,25]-[40,50,56,60,63,70,71,80,90,100] P[2-5.97/0.01] XW[2.4-3.49/0.01] XNT

AJH06-[8,13,19,25]-[40,50,56,60,63,70,71,80,90,100] XP[1.8-3.49/0.01] W[2-5.97/0.01] XNT

AJH06-[8,13,19,25]-[40,50,56,60,63,70,71,80,90,100] XP[1.8-3.49/0.01] XW[1.8-1.99/0.01] XNT

AJH06-[8,13,19,25]-[40,50,56,60,63,70,71,80,90,100] XP[1.8-3.49/0.01] XW[2.4-3.49/0.01] XNT

AJH06-[13,19]-[40,50,56,60,63,70,71,80,90,100] M2 P[2.4-5.95/0.01] W[2.4-5.97/0.01] XNT

AJH06-[13,19]-[40,50,56,60,63,70,71,80,90,100] M2 P[2.4-5.95/0.01] XW[2-2.39/0.01] XNT

AJH06-[13,19]-[40,50,56,60,63,70,71,80,90,100] M2 XP[2-2.39/0.01] W[2.4-5.97/0.01] XNT

AJH06-[13,19]-[40,50,56,60,63,70,71,80,90,100] M2 XP[2-2.39/0.01] XW[2-2.39/0.01] XNT

AJH08-[13,19,25,30]-[50,56,60,63,70,71,80,90,100] P[3-7.97/0.01] W[3-7.97/0.01] XNT

AJH08-[13,19,25,30]-[50,56,60,63,70,71,80,90,100] P[3-7.97/0.01] XW[2.5-2.99/0.01] XNT

AJH08-[13,19,25,30]-[50,56,60,63,70,71,80,90,100] P[3-7.97/0.01] XW[4-4.99/0.01] XNT

AJH08-[13,19,25,30]-[50,56,60,63,70,71,80,90,100] XP[2.5-4.99/0.01] W[3-7.97/0.01] XNT

AJH08-[13,19,25,30]-[50,56,60,63,70,71,80,90,100] XP[2.5-4.99/0.01] XW[2.5-2.99/0.01] XNT

AJH08-[13,19,25,30]-[50,56,60,63,70,71,80,90,100] XP[2.5-4.99/0.01] XW[4-4.99/0.01] XNT

AJH08-[19,25]-[50,56,60,63,70,71,80,90,100] M2 P[3.2-7.95/0.01] W[3.2-7.97/0.01] XNT

AJH08-[19,25]-[50,56,60,63,70,71,80,90,100] M2 P[3.2-7.95/0.01] XW[3-3.19/0.01] XNT

AJH08-[19,25]-[50,56,60,63,70,71,80,90,100] M2 XP[3-3.19/0.01] W[3.2-7.97/0.01] XNT

AJH08-[19,25]-[50,56,60,63,70,71,80,90,100] M2 XP[3-3.19/0.01] XW[3-3.19/0.01] XNT

AJH10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] P[3-9.97/0.01] W[3-9.97/0.01] XNT

AJH10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] P[3-9.97/0.01] XW[2.8-2.99/0.01] XNT

AJH10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] P[3-9.97/0.01] XW[4-5.99/0.01] XNT

AJH10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] XP[2.8-5.99/0.01] W[3-9.97/0.01] XNT

AJH10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] XP[2.8-5.99/0.01] XW[2.8-2.99/0.01] XNT

AJH10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] XP[2.8-5.99/0.01] XW[4-5.99/0.01] XNT

AJH10-[19,25]-[50,56,60,63,70,71,80,90,100] M2 P[4.5-9.95/0.01] W[4.5-9.97/0.01] XNT

AJH10-[19,25]-[50,56,60,63,70,71,80,90,100] M2 P[4.5-9.95/0.01] XW[4-4.49/0.01] XNT

AJH10-[19,25]-[50,56,60,63,70,71,80,90,100] M2 XP[4-4.49/0.01] W[4.5-9.97/0.01] XNT

AJH10-[19,25]-[50,56,60,63,70,71,80,90,100] M2 XP[4-4.49/0.01] XW[4-4.49/0.01] XNT

AJH13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] P[6-12.97/0.01] W[6-12.97/0.01] XNT

AJH13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] P[6-12.97/0.01] XW[4-7.99/0.01] XNT

AJH13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] XP[4-7.99/0.01] W[6-12.97/0.01] XNT

AJH13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] XP[4-7.99/0.01] XW[4-7.99/0.01] XNT

AJH13-[19,25]-[50,56,60,63,70,71,80,90,100] M2 P[6-12.95/0.01] W[6-12.97/0.01] XNT

AJH13-[19,25]-[50,56,60,63,70,71,80,90,100] M2 P[6-12.95/0.01] XW[4-5.99/0.01] XNT

AJH13-[19,25]-[50,56,60,63,70,71,80,90,100] M2 XP[4-5.99/0.01] W[6-12.97/0.01] XNT

AJH13-[19,25]-[50,56,60,63,70,71,80,90,100] M2 XP[4-5.99/0.01] XW[4-5.99/0.01] XNT

AJH16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] P[6-15.97/0.01] W[6-15.97/0.01] XNT

AJH16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] P[6-15.97/0.01] XW[5-7.99/0.01] XNT

AJH16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] XP[5-7.99/0.01] W[6-15.97/0.01] XNT

AJH16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] XP[5-7.99/0.01] XW[5-7.99/0.01] XNT

AJH16-[19,25]-[50,56,60,63,70,71,80,90,100] M2 P[7.2-15.95/0.01] W[7.2-15.97/0.01] XNT

AJH16-[19,25]-[50,56,60,63,70,71,80,90,100] M2 P[7.2-15.95/0.01] XW[6-7.19/0.01] XNT

AJH16-[19,25]-[50,56,60,63,70,71,80,90,100] M2 XP[6-7.19/0.01] W[7.2-15.97/0.01] XNT

AJH16-[19,25]-[50,56,60,63,70,71,80,90,100] M2 XP[6-7.19/0.01] XW[6-7.19/0.01] XNT

AJH20-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] P[6-19.97/0.01] W[6-19.97/0.01] XNT

AJH20-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] P[6-19.97/0.01] XW[5-7.99/0.01] XNT

AJH20-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] XP[5-7.99/0.01] W[6-19.97/0.01] XNT

AJH20-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] XP[5-7.99/0.01] XW[5-7.99/0.01] XNT

AJH20-[19,25]-[50,56,60,63,70,71,80,90,100] M2 P[8-19.95/0.01] W[8-19.97/0.01] XNT

AJH20-[19,25]-[50,56,60,63,70,71,80,90,100] M2 P[8-19.95/0.01] XW[6-7.99/0.01] XNT

AJH20-[19,25]-[50,56,60,63,70,71,80,90,100] M2 XP[6-7.99/0.01] W[8-19.97/0.01] XNT

AJH20-[19,25]-[50,56,60,63,70,71,80,90,100] M2 XP[6-7.99/0.01] XW[6-7.99/0.01] XNT

AJH25-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] P[6-24.97/0.01] W[6-24.97/0.01] XNT

AJH25-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] P[6-24.97/0.01] XW[5-7.99/0.01] XNT

AJH25-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] XP[5-8.99/0.01] W[6-24.97/0.01] XNT

刃先形状

材質

D（シャンク径）

(mm)

Ｌ1 （刃先長さ）

(mm)

Ｌ（全長）

(mm)

Ｐ（刃先寸法）

(mm)

ＸＰ（刃先寸法）

(mm)

Ｗ（刃先寸法）

(mm)

ＸＷ（刃先寸法）

(mm)

Ｒ（刃先寸法）

(mm)

RoHS?

最小発注数量

両側欠円形	SKH51相当	05	8 ～ 19	40 ～ 80	1.6 ～ 4.97	-	1.6 ～ 4.97	-	-	10	1個
両側欠円形	SKH51相当	05	8 ～ 19	40 ～ 80	1.6 ～ 4.97	-	-	1.3 ～ 1.59	-	10	1個
両側欠円形	SKH51相当	05	13 ～ 19	40 ～ 80	1.6 ～ 4.95	-	1.6 ～ 4.97	-	-	10	1個
両側欠円形	SKH51相当	06	8 ～ 25	40 ～ 100	2 ～ 5.97	-	2 ～ 5.97	-	-	10	1個
両側欠円形	SKH51相当	06	8 ～ 25	40 ～ 100	2 ～ 5.97	-	-	1.8 ～ 1.99	-	10	1個
両側欠円形	SKH51相当	06	8 ～ 25	40 ～ 100	2 ～ 5.97	-	-	2.4 ～ 3.49	-	10	1個
両側欠円形	SKH51相当	06	8 ～ 25	40 ～ 100	-	1.8 ～ 3.49	2 ～ 5.97	-	-	10	1個
両側欠円形	SKH51相当	06	8 ～ 25	40 ～ 100	-	1.8 ～ 3.49	-	1.8 ～ 1.99	-	10	1個
両側欠円形	SKH51相当	06	8 ～ 25	40 ～ 100	-	1.8 ～ 3.49	-	2.4 ～ 3.49	-	10	1個
両側欠円形	SKH51相当	06	13 ～ 19	40 ～ 100	2.4 ～ 5.95	-	2.4 ～ 5.97	-	-	10	1個
両側欠円形	SKH51相当	06	13 ～ 19	40 ～ 100	2.4 ～ 5.95	-	-	2 ～ 2.39	-	10	1個
両側欠円形	SKH51相当	06	13 ～ 19	40 ～ 100	-	2 ～ 2.39	2.4 ～ 5.97	-	-	10	1個
両側欠円形	SKH51相当	06	13 ～ 19	40 ～ 100	-	2 ～ 2.39	-	2 ～ 2.39	-	10	1個
両側欠円形	SKD11相当	08	13 ～ 30	50 ～ 100	3 ～ 7.97	-	3 ～ 7.97	-	-	10	1個
両側欠円形	SKD11相当	08	13 ～ 30	50 ～ 100	3 ～ 7.97	-	-	2.5 ～ 2.99	-	10	1個
両側欠円形	SKD11相当	08	13 ～ 30	50 ～ 100	3 ～ 7.97	-	-	4 ～ 4.99	-	10	1個
両側欠円形	SKD11相当	08	13 ～ 30	50 ～ 100	-	2.5 ～ 4.99	3 ～ 7.97	-	-	10	1個
両側欠円形	SKD11相当	08	13 ～ 30	50 ～ 100	-	2.5 ～ 4.99	-	2.5 ～ 2.99	-	10	1個
両側欠円形	SKD11相当	08	13 ～ 30	50 ～ 100	-	2.5 ～ 4.99	-	4 ～ 4.99	-	10	1個
両側欠円形	SKH51相当	08	19 ～ 25	50 ～ 100	3.2 ～ 7.95	-	3.2 ～ 7.97	-	-	10	1個
両側欠円形	SKH51相当	08	19 ～ 25	50 ～ 100	3.2 ～ 7.95	-	-	3 ～ 3.19	-	10	1個
両側欠円形	SKH51相当	08	19 ～ 25	50 ～ 100	-	3 ～ 3.19	3.2 ～ 7.97	-	-	10	1個
両側欠円形	SKH51相当	08	19 ～ 25	50 ～ 100	-	3 ～ 3.19	-	3 ～ 3.19	-	10	1個
両側欠円形	SKD11相当	10	13 ～ 30	50 ～ 100	3 ～ 9.97	-	3 ～ 9.97	-	-	10	1個
両側欠円形	SKD11相当	10	13 ～ 30	50 ～ 100	3 ～ 9.97	-	-	2.8 ～ 2.99	-	10	1個
両側欠円形	SKD11相当	10	13 ～ 30	50 ～ 100	3 ～ 9.97	-	-	4 ～ 5.99	-	10	1個
両側欠円形	SKD11相当	10	13 ～ 30	50 ～ 100	-	2.8 ～ 5.99	3 ～ 9.97	-	-	10	1個
両側欠円形	SKD11相当	10	13 ～ 30	50 ～ 100	-	2.8 ～ 5.99	-	2.8 ～ 2.99	-	10	1個
両側欠円形	SKD11相当	10	13 ～ 30	50 ～ 100	-	2.8 ～ 5.99	-	4 ～ 5.99	-	10	1個
両側欠円形	SKH51相当	10	19 ～ 25	50 ～ 100	4.5 ～ 9.95	-	4.5 ～ 9.97	-	-	10	1個
両側欠円形	SKH51相当	10	19 ～ 25	50 ～ 100	4.5 ～ 9.95	-	-	4 ～ 4.49	-	10	1個
両側欠円形	SKH51相当	10	19 ～ 25	50 ～ 100	-	4 ～ 4.49	4.5 ～ 9.97	-	-	10	1個
両側欠円形	SKH51相当	10	19 ～ 25	50 ～ 100	-	4 ～ 4.49	-	4 ～ 4.49	-	10	1個
両側欠円形	SKD11相当	13	13 ～ 30	50 ～ 100	6 ～ 12.97	-	6 ～ 12.97	-	-	10	1個
両側欠円形	SKD11相当	13	13 ～ 30	50 ～ 100	6 ～ 12.97	-	-	4 ～ 7.99	-	10	1個
両側欠円形	SKD11相当	13	13 ～ 30	50 ～ 100	-	4 ～ 7.99	6 ～ 12.97	-	-	10	1個
両側欠円形	SKD11相当	13	13 ～ 30	50 ～ 100	-	4 ～ 7.99	-	4 ～ 7.99	-	10	1個
両側欠円形	SKH51相当	13	19 ～ 25	50 ～ 100	6 ～ 12.95	-	6 ～ 12.97	-	-	10	1個
両側欠円形	SKH51相当	13	19 ～ 25	50 ～ 100	6 ～ 12.95	-	-	4 ～ 5.99	-	10	1個
両側欠円形	SKH51相当	13	19 ～ 25	50 ～ 100	-	4 ～ 5.99	6 ～ 12.97	-	-	10	1個
両側欠円形	SKH51相当	13	19 ～ 25	50 ～ 100	-	4 ～ 5.99	-	4 ～ 5.99	-	10	1個
両側欠円形	SKD11相当	16	14 ～ 40	50 ～ 100	6 ～ 15.97	-	6 ～ 15.97	-	-	10	1個
両側欠円形	SKD11相当	16	14 ～ 40	50 ～ 100	6 ～ 15.97	-	-	5 ～ 7.99	-	10	1個
両側欠円形	SKD11相当	16	14 ～ 40	50 ～ 100	-	5 ～ 7.99	6 ～ 15.97	-	-	10	1個
両側欠円形	SKD11相当	16	14 ～ 40	50 ～ 100	-	5 ～ 7.99	-	5 ～ 7.99	-	10	1個
両側欠円形	SKH51相当	16	19 ～ 25	50 ～ 100	7.2 ～ 15.95	-	7.2 ～ 15.97	-	-	10	1個
両側欠円形	SKH51相当	16	19 ～ 25	50 ～ 100	7.2 ～ 15.95	-	-	6 ～ 7.19	-	10	1個
両側欠円形	SKH51相当	16	19 ～ 25	50 ～ 100	-	6 ～ 7.19	7.2 ～ 15.97	-	-	10	1個
両側欠円形	SKH51相当	16	19 ～ 25	50 ～ 100	-	6 ～ 7.19	-	6 ～ 7.19	-	10	1個
両側欠円形	SKD11相当	20	14 ～ 40	50 ～ 100	6 ～ 19.97	-	6 ～ 19.97	-	-	10	1個
両側欠円形	SKD11相当	20	14 ～ 40	50 ～ 100	6 ～ 19.97	-	-	5 ～ 7.99	-	10	1個
両側欠円形	SKD11相当	20	14 ～ 40	50 ～ 100	-	5 ～ 7.99	6 ～ 19.97	-	-	10	1個
両側欠円形	SKD11相当	20	14 ～ 40	50 ～ 100	-	5 ～ 7.99	-	5 ～ 7.99	-	10	1個
両側欠円形	SKH51相当	20	19 ～ 25	50 ～ 100	8 ～ 19.95	-	8 ～ 19.97	-	-	10	1個
両側欠円形	SKH51相当	20	19 ～ 25	50 ～ 100	8 ～ 19.95	-	-	6 ～ 7.99	-	10	1個
両側欠円形	SKH51相当	20	19 ～ 25	50 ～ 100	-	6 ～ 7.99	8 ～ 19.97	-	-	10	1個
両側欠円形	SKH51相当	20	19 ～ 25	50 ～ 100	-	6 ～ 7.99	-	6 ～ 7.99	-	10	1個
両側欠円形	SKD11相当	25	14 ～ 40	50 ～ 100	6 ～ 24.97	-	6 ～ 24.97	-	-	10	1個
両側欠円形	SKD11相当	25	14 ～ 40	50 ～ 100	6 ～ 24.97	-	-	5 ～ 7.99	-	10	1個
両側欠円形	SKD11相当	25	14 ～ 40	50 ～ 100	-	5 ～ 8.99	6 ～ 24.97	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	8日目
- ( - )	31日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	31日目
- ( - )	31日目
- ( - )	31日目
- ( - )	31日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	31日目
- ( - )	31日目
- ( - )	31日目
- ( - )	31日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	31日目
- ( - )	31日目
- ( - )	31日目
- ( - )	31日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	31日目
- ( - )	31日目
- ( - )	31日目
- ( - )	31日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	31日目
- ( - )	31日目
- ( - )	31日目
- ( - )	31日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	31日目
- ( - )	31日目
- ( - )	31日目
- ( - )	31日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

...

基本情報

基本情報

刃先部にTiNコーティングを施したDAYTONジェクトール®パンチです。材質はダイス鋼、ハイス鋼から選択可能です。

ご注意

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51(M2)相当－TiNコーティング－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51(M2)相当－TiNコーティング－	ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51(M2)相当	レギュラーパンチ標準材質SKD11相当・指定材質SKH51(M2)相当－TiNコーティング－	ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51(M2)相当－TiCNコーティング－	ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51(M2)相当－XNAコーティング－	レギュラーパンチ標準材質SKD11相当・指定材質SKH51(M2)相当
メーカー	DAYTON	DAYTON	DAYTON	DAYTON	DAYTON	DAYTON
通常価格	-	-	-	-	-	-
通常出荷日	8日目〜	2日目〜	7日目〜	2日目〜	4日目〜	2日目〜
厚板打ち抜き用有無	無	無	無	無	無	無
先端形状	1段	1段	1段	1段	1段	1段
ジェクタ	標準タイプ	標準タイプ	なし	標準タイプ	標準タイプ	なし
表面処理	TiN（XNT）コーティング	なし	TiN（XNT）コーティング	TiCN（XCN)コーティング	XNAコーティング	なし
シャンク(取付部)形状	標準	標準	標準	標準	標準	標準
