センターノックジェクトール®パンチ標準材質SKD11相当－WPC&XNAコーティング－

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

通常出荷日：10 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

センターノックジェクトール®パンチ標準材質SKD11相当・指定材質SKH51(M2)相当

通常出荷日：2 日目～

従来のTiN・TiCNよりも高耐熱・高耐久のAl-Cr-N系コーティングとWP...

厚板打ち抜き用有無
無
先端形状
1段
ジェクタ
標準タイプ
材質
SKD11相当
表面処理
WPC+XNAコーティング
シャンク(取付部)形状
標準
シャンク径D公差
m5

ご注意

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

未確定：候補が220型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

[ ! ]ジェクトール®詳細 >>P.313
[ ! ]WPC®&XNAコーティング（精密ショットピーニング&窒化アルミクロムコーティング） >>P.318

外形図・製品仕様

刃先形状は下図より選択

異形状>>こちら

>>P.288

[ A ]付属品	シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
[ A ]付属品	シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	Type	刃先形状
ネジ付きノックピン φ6_m5×25 1本	D_m5	SKD11相当 60～63HRC	SJ

刃先形状刃先形状刃先形状刃先形状[ ! ]P≧W[ ! ]P≧W[ ! ]P≧W

刃先形状刃先形状刃先形状[ ! ]P>W[ ! ]P>W[ ! ]K,L形状：

[ ! ]J,R形状：

[ ! ]P>	W
	2

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

規格表

型式

L₁
刃先長さ

指定0.01mm単位

ジェクトール®
ピン

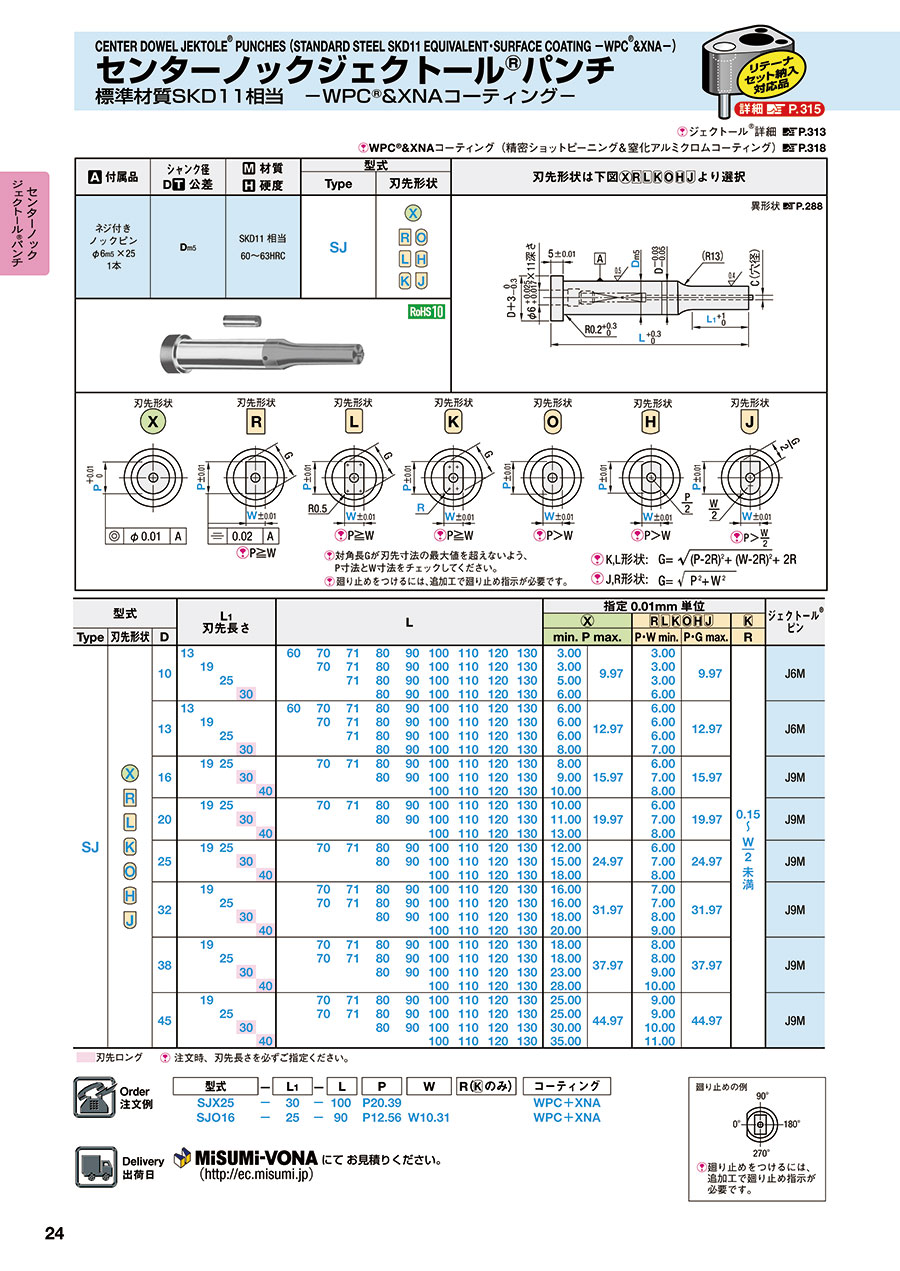

センターノックジェクトール®パンチ標準材質SKD11相当-WPC&XNAコーティング- 規格表3

センターノックジェクトール®パンチ標準材質SKD11相当-WPC&XNAコーティング- 規格表4

センターノックジェクトール®パンチ標準材質SKD11相当-WPC&XNAコーティング- 規格表5

Type

刃先形状

min. P max.

P・W min.

P・G max.

センターノックジェクトール®パンチ標準材質SKD11相当-WPC&XNAコーティング- 規格表1

100

110

120

130

3.00

9.97

3.00

9.97

0.15〜	w	未満
	2

J6M

100

110

120

130

3.00

100

110

120

130

5.00

3.00

100

110

120

130

6.00

100

110

120

130

6.00

12.97

6.00

12.97

J6M

100

110

120

130

6.00

100

110

120

130

6.00

100

110

120

130

8.00

7.00

100

110

120

130

8.00

15.97

6.00

15.97

J9M

100

110

120

130

9.00

7.00

100

110

120

130

10.00

8.00

100

110

120

130

10.00

19.97

6.00

19.97

J9M

100

110

120

130

11.00

7.00

100

110

120

130

13.00

8.00

100

110

120

130

12.00

24.97

6.00

24.97

J9M

100

110

120

130

15.00

7.00

100

110

120

130

18.00

8.00

100

110

120

130

16.00

31.97

7.00

31.97

J9M

100

110

120

130

16.00

7.00

100

110

120

130

18.00

8.00

100

110

120

130

20.00

9.00

100

110

120

130

18.00

37.97

8.00

37.97

J9M

100

110

120

130

18.00

8.00

100

110

120

130

23.00

9.00

100

110

120

130

28.00

10.00

100

110

120

130

25.00

44.97

9.00

44.97

J9M

100

110

120

130

25.00

9.00

100

110

120

130

30.00

10.00

100

110

120

130

35.00

11.00

センターノックジェクトール®パンチ標準材質SKD11相当-WPC&XNAコーティング- 規格表6 刃先ロング
[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式	-	L₁	-	L	P	W	R(のみ)	コーティング
SJX25	-	30	-	100	P20.39			WPC+XNA
SJO16	-	25	-	90	P12.56	W10.31		WPC+XNA

廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式

L₁

P(XP)

W(XW)

のみ)

(XBR・XL・X2…etc.)

コーティング

SJR20

110

P15.52

W10.03

X3-ANG0

WPC+XNA

SJX13

XP5.52

WPC+XNA

追加工

記号

刃先形状

刃先

XP
XW

刃先寸法変更(規格よりP・Wの寸法を小さくします)
XP・XW≧XP・XWmin
指定0.01mm単位

XPmin

		L₁(XBR/XBB)
		2.0	8.1	13.1	19.1	25.1	30.1	35.1
		～	～	～	～	～	～	～
		8.0	13.0	19.0	25.0	30.0	35.0	40.0
D	10	2.8	2.8	2.8	3.0	4.0	–	–
	13	4.0	4.0	4.0	4.0	4.0	–	–
	16	6.0	6.0	6.0	6.0	6.0	6.0	6.0
	20	6.0	6.0	6.0	6.0	7.6	7.6	7.6
	25	8.0	8.0	8.0	8.0	10.0	10.0	10.0
	32	10.0	10.0	10.0	10.0	10.0	10.0	10.0
	38	18.0	18.0	18.0	18.0	18.0	25.0	28.0
	45	25.0	25.0	25.0	25.0	25.0	32.0	35.0

XP・XWmin

L₁(XBR/XBB)
2.0	8.1	13.1	19.1	25.1	30.1	35.1
～	～	～	～	～	～	～
8.0	13.0	19.0	25.0	30.0	35.0	40.0
2.8	2.8	3.0	3.0	4.0	–	–
4.0	4.0	4.0	4.0	4.0	–	–
5.0	5.0	5.0	5.0	6.0	6.0	6.0
5.0	5.0	5.0	5.0	6.0	6.0	6.0
5.0	5.0	5.0	5.0	6.0	6.0	6.0
6.0	6.0	6.0	6.0	7.0	7.2	7.2
8.0	8.0	8.0	8.0	8.0	10.0	10.0
9.0	9.0	9.0	9.0	9.0	11.0	11.0

XBR
XBB

刃先長さ変更
2.0≦XBR≦L₁ 指定0.1mm単位
35.1≦XBB≦L₁ 指定0.1mm単位
[ ! ]XBRは35.0以下でご指定ください。
[ ! ]XL(LL)併用の場合、
最大刃先長さXBR(XBB)max＝L₁max－(L－XL(LL))
[ ! ]ツバ＋シャンク部長さは27mm以上必要です。
[ ! ]XP・XW追加工の記載内の表にご注意ください

刃先側端面R加工
0.3≦XR≦1.0
指定0.1mm単位
XR≦(P－C－0.5)/2
C寸法詳細>>こちら
[ NG ]XC・XAR・XS併用不可

－

刃先側端面C面取り加工
0.3≦XC≦1.0
指定0.1mm単位
XC≦(P－C－0.5)/2
C寸法詳細>>こちら
[ NG ]XR・XAR・XS併用不可

－

XAR

刃先側端面逆テーパー加工
0＜XAR≦10
指定1°単位
1.0≦BB＜L₁
指定0.1mm単位
[ ! ]D10の場合、P≧6.0かつL₁≦15.0
[ NG ]XR・XC・XS併用不可
指定方法 XAR5－BB2.0

－

XS20

刃先シャー角追加
パンチ荷重軽減・カス
上がり対策として刃先に
シャー角をつけることが
できます。
[ ! ]詳細・指定方法は>>こちら
[ NG ]XR・XC・XAR・LL併用不可

－

XS21

XS22

全長

全長変更　
XL＜L　　指定0.1mm単位
[ ! ]刃先から短くするので、L₁寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBR(XBB)をご指定ください。

全長公差変更
L ＋0.3 0 ⇒ L±0.02
[ ! ]XLと同様に全長を短くする事もできます。
指定方法 LL
LL75

その他

サイドホール不要
[ ! ]ジェクトール^®部品を抜き取ります｡

標準より小さいジェクトール^®部品

追加工

記号

刃先形状

ツバ部

角度（ANG）

[ ! ]ノックピンに
よる廻り止め
詳細>>こちら

ツバ部廻り止め一面加工標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]追加費用はかかりません。(X形状除く)

[ ! ]F=	D
	2

指定方法 X2-ANG90

ツバ部廻り止め平行加工(二面) 標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]第2のキー面は第1のキー面と平行です。

[ ! ]F=	D
	2

指定方法 X3-ANG90

－

ツバ部廻り止め一面加工
任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X5－ANG225

－

ツバ部廻り止め平行加工
(二面)　任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X6－ANG225

ツバ厚変更
3.5≦XT＜5.0　　　指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。
[ ! ]全長Lは(5－XT)分短くなります。XL併用の場合、
全長はXLと同じです。
[ NG ]リテーナーセット納入品適用不可

ツバ径変更(規格よりも小さくします)
D(XD)≦XH＜D＋3　　　　指定0.1mm単位
[ ! ]XH＝D(XD)のとき公差 D(XD) 0 -0.03
[ NG ]リテーナーセット納入品適用不可
指定方法 XH9.0

シャンク部

角度（ANG）

[ ! ]

[ ! ]フラットの深さは
ツバからの深さで
はなくシャンクか
らの深さです。

X81
～
X89

追加フラット加工　標準角度指定
ANG＝0・90・180・270

[ NG ]X形状角度指定不可
[ NG ]D10　X85〜X88適用不可
指定方法
X88－ANG180
X89－ANG180－DP4.0－LG20

標準	任意	深さ	長さ
X81	X91	1.5	13
X82	X92	1.5	16
X83	X93	1.5	20
X84	X94	1.5	全長
X85	X95	2.5	13
X86	X96	2.5	16
X87	X97	2.5	20
X88	X98	2.5	全長
X89	X99	寸法指定

X91
～
X99

追加フラット加工　任意角度指定
0＜ANG＜360 　指定1°単位　
[ NG ]X形状適用不可
[ NG ]D10　X95〜X99適用不可
指定方法
X98－ANG225
X99－ANG225－DP4.0－LG20

[ ! ]DP・LGは指定0.1mm単位	P	≤	2(	D	—DP—0.1)
	G			2

[ ! ]X89・X99で加工長さが全長の場合LG＝L(全長)と
ご指定ください。
[ ! ]X81～X89追加工の記載内の表にご注意ください

XLD

導入部長さ変更
[ ! ]パンチシャンク長さをツバから測定して40の
位置で固定、残り部分を導入部とします。

シャンク径変更(シャンク径を細くします)
[ ! ]ツバ径は変更されません。 [ ! ]D13〜32に適用

シャンク径	13.0	16.0	20.0	25.0	32.0
XDmin	11.5	14.5	18.5	23.5	30.5

XDmin ≦XD＜D　指定0.1mm単位

ウレタンストリッパー(USH)取付加工
[ ! ]D10～32に適用
USH>>こちら

UST

鋼付きウレタン・ストリッパー(UST)取付加工
[ ! ]D10～25に適用
[ ! ]UST指定時、刃先長さL₁は14をご指定ください。

UST>>こちら
指定方法
UST 　 (標準位置角度90° 270°)
UST135(任意位置指定1°単位)

>>P.312
>>P.313
>>P.314
>>P.663
>>P.671

型番リスト

表示件数

型番

SJH10-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] P[3-9.97/0.01] W[3-9.97/0.01] WPC+XNA

SJH10-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] P[3-9.97/0.01] XW[2.8-2.99/0.01] WPC+XNA

SJH10-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] P[3-9.97/0.01] XW[4-5.99/0.01] WPC+XNA

SJH10-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] XP[2.8-5.99/0.01] W[3-9.97/0.01] WPC+XNA

SJH10-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] XP[2.8-5.99/0.01] XW[2.8-2.99/0.01] WPC+XNA

SJH10-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] XP[2.8-5.99/0.01] XW[4-5.99/0.01] WPC+XNA

SJH13-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] P[6-12.97/0.01] W[6-12.97/0.01] WPC+XNA

SJH13-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] P[6-12.97/0.01] XW[4-6.99/0.01] WPC+XNA

SJH13-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] XP[4-6.99/0.01] W[6-12.97/0.01] WPC+XNA

SJH13-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] XP[4-6.99/0.01] XW[4-6.99/0.01] WPC+XNA

SJH16-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] P[6-15.97/0.01] W[6-15.97/0.01] WPC+XNA

SJH16-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] P[6-15.97/0.01] XW[5-7.99/0.01] WPC+XNA

SJH16-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] XP[5-7.99/0.01] W[6-15.97/0.01] WPC+XNA

SJH16-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] XP[5-7.99/0.01] XW[5-7.99/0.01] WPC+XNA

SJH20-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] P[6-19.97/0.01] W[6-19.97/0.01] WPC+XNA

SJH20-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] P[6-19.97/0.01] XW[5-7.99/0.01] WPC+XNA

SJH20-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] XP[5-7.99/0.01] W[6-19.97/0.01] WPC+XNA

SJH20-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] XP[5-7.99/0.01] XW[5-7.99/0.01] WPC+XNA

SJH25-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] P[6-24.97/0.01] W[6-24.97/0.01] WPC+XNA

SJH25-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] P[6-24.97/0.01] XW[5-7.99/0.01] WPC+XNA

SJH25-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] XP[5-7.99/0.01] W[6-24.97/0.01] WPC+XNA

SJH25-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] XP[5-7.99/0.01] XW[5-7.99/0.01] WPC+XNA

SJH32-[19,25,30,40]-[70,71,80,90,100,110,120,130] P[7-31.97/0.01] W[7-31.97/0.01] WPC+XNA

SJH32-[19,25,30,40]-[70,71,80,90,100,110,120,130] P[7-31.97/0.01] XW[6-8.99/0.01] WPC+XNA

SJH32-[19,25,30,40]-[70,71,80,90,100,110,120,130] XP[6-8.99/0.01] W[7-31.97/0.01] WPC+XNA

SJH32-[19,25,30,40]-[70,71,80,90,100,110,120,130] XP[6-8.99/0.01] XW[6-8.99/0.01] WPC+XNA

SJH38-[19,25,30,40]-[70,71,80,90,100,110,120,130] P[8-37.97/0.01] W[8-37.97/0.01] WPC+XNA

SJH38-[19,25,30,40]-[70,71,80,90,100,110,120,130] P[8-37.97/0.01] XW[8-8.99/0.01] WPC+XNA

SJH38-[19,25,30,40]-[70,71,80,90,100,110,120,130] XP[8-9.99/0.01] W[8-37.97/0.01] WPC+XNA

SJH38-[19,25,30,40]-[70,71,80,90,100,110,120,130] XP[8-9.99/0.01] XW[8-8.99/0.01] WPC+XNA

SJH45-[19,25,30,40]-[70,71,80,90,100,110,120,130] P[9-44.97/0.01] W[9-44.97/0.01] WPC+XNA

SJH45-[19,25,30,40]-[70,71,80,90,100,110,120,130] P[9-44.97/0.01] XW[9-9.99/0.01] WPC+XNA

SJH45-[19,25,30,40]-[70,71,80,90,100,110,120,130] XP[9-10.99/0.01] W[9-44.97/0.01] WPC+XNA

SJH45-[19,25,30,40]-[70,71,80,90,100,110,120,130] XP[9-10.99/0.01] XW[9-9.99/0.01] WPC+XNA

SJJ10-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] P[3-9.97/0.01] W[3-9.97/0.01] WPC+XNA

SJJ10-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] P[3-9.97/0.01] XW[2.8-2.99/0.01] WPC+XNA

SJJ10-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] P[3-9.97/0.01] XW[4-5.99/0.01] WPC+XNA

SJJ10-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] XP[2.8-5.99/0.01] W[3-9.97/0.01] WPC+XNA

SJJ10-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] XP[2.8-5.99/0.01] XW[2.8-2.99/0.01] WPC+XNA

SJJ10-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] XP[2.8-5.99/0.01] XW[4-5.99/0.01] WPC+XNA

SJJ13-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] P[6-12.97/0.01] W[6-12.97/0.01] WPC+XNA

SJJ13-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] P[6-12.97/0.01] XW[4-6.99/0.01] WPC+XNA

SJJ13-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] XP[4-6.99/0.01] W[6-12.97/0.01] WPC+XNA

SJJ13-[13,14,19,25,30]-[60,70,71,80,90,100,110,120,130] XP[4-6.99/0.01] XW[4-6.99/0.01] WPC+XNA

SJJ16-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] P[6-15.97/0.01] W[6-15.97/0.01] WPC+XNA

SJJ16-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] P[6-15.97/0.01] XW[5-7.99/0.01] WPC+XNA

SJJ16-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] XP[5-7.99/0.01] W[6-15.97/0.01] WPC+XNA

SJJ16-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] XP[5-7.99/0.01] XW[5-7.99/0.01] WPC+XNA

SJJ20-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] P[6-19.97/0.01] W[6-19.97/0.01] WPC+XNA

SJJ20-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] P[6-19.97/0.01] XW[5-7.99/0.01] WPC+XNA

SJJ20-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] XP[5-7.99/0.01] W[6-19.97/0.01] WPC+XNA

SJJ20-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] XP[5-7.99/0.01] XW[5-7.99/0.01] WPC+XNA

SJJ25-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] P[6-24.97/0.01] W[6-24.97/0.01] WPC+XNA

SJJ25-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] P[6-24.97/0.01] XW[5-7.99/0.01] WPC+XNA

SJJ25-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] XP[5-7.99/0.01] W[6-24.97/0.01] WPC+XNA

SJJ25-[14,19,25,30,40]-[70,71,80,90,100,110,120,130] XP[5-7.99/0.01] XW[5-7.99/0.01] WPC+XNA

SJJ32-[19,25,30,40]-[70,71,80,90,100,110,120,130] P[7-31.97/0.01] W[7-31.97/0.01] WPC+XNA

SJJ32-[19,25,30,40]-[70,71,80,90,100,110,120,130] P[7-31.97/0.01] XW[6-8.99/0.01] WPC+XNA

SJJ32-[19,25,30,40]-[70,71,80,90,100,110,120,130] XP[6-8.99/0.01] W[7-31.97/0.01] WPC+XNA

SJJ32-[19,25,30,40]-[70,71,80,90,100,110,120,130] XP[6-8.99/0.01] XW[6-8.99/0.01] WPC+XNA

刃先形状

D（シャンク径）

(mm)

ジェクトールピン

Ｌ1 （刃先長さ）

(mm)

Ｌ（全長）

(mm)

Ｐ（刃先寸法）

(mm)

ＸＰ（刃先寸法）

(mm)

Ｗ（刃先寸法）

(mm)

ＸＷ（刃先寸法）

(mm)

Ｒ（刃先寸法）

(mm)

RoHS?

最小発注数量

両側欠円形	10	J6M	13 ～ 30	60 ～ 130	3 ～ 9.97	-	3 ～ 9.97	-	-	10	1個
両側欠円形	10	J6M	13 ～ 30	60 ～ 130	3 ～ 9.97	-	-	2.8 ～ 2.99	-	10	1個
両側欠円形	10	J6M	13 ～ 30	60 ～ 130	3 ～ 9.97	-	-	4 ～ 5.99	-	10	1個
両側欠円形	10	J6M	13 ～ 30	60 ～ 130	-	2.8 ～ 5.99	3 ～ 9.97	-	-	10	1個
両側欠円形	10	J6M	13 ～ 30	60 ～ 130	-	2.8 ～ 5.99	-	2.8 ～ 2.99	-	10	1個
両側欠円形	10	J6M	13 ～ 30	60 ～ 130	-	2.8 ～ 5.99	-	4 ～ 5.99	-	10	1個
両側欠円形	13	J6M	13 ～ 30	60 ～ 130	6 ～ 12.97	-	6 ～ 12.97	-	-	10	1個
両側欠円形	13	J6M	13 ～ 30	60 ～ 130	6 ～ 12.97	-	-	4 ～ 6.99	-	10	1個
両側欠円形	13	J6M	13 ～ 30	60 ～ 130	-	4 ～ 6.99	6 ～ 12.97	-	-	10	1個
両側欠円形	13	J6M	13 ～ 30	60 ～ 130	-	4 ～ 6.99	-	4 ～ 6.99	-	10	1個
両側欠円形	16	J9M	14 ～ 40	70 ～ 130	6 ～ 15.97	-	6 ～ 15.97	-	-	10	1個
両側欠円形	16	J9M	14 ～ 40	70 ～ 130	6 ～ 15.97	-	-	5 ～ 7.99	-	10	1個
両側欠円形	16	J9M	14 ～ 40	70 ～ 130	-	5 ～ 7.99	6 ～ 15.97	-	-	10	1個
両側欠円形	16	J9M	14 ～ 40	70 ～ 130	-	5 ～ 7.99	-	5 ～ 7.99	-	10	1個
両側欠円形	20	J9M	14 ～ 40	70 ～ 130	6 ～ 19.97	-	6 ～ 19.97	-	-	10	1個
両側欠円形	20	J9M	14 ～ 40	70 ～ 130	6 ～ 19.97	-	-	5 ～ 7.99	-	10	1個
両側欠円形	20	J9M	14 ～ 40	70 ～ 130	-	5 ～ 7.99	6 ～ 19.97	-	-	10	1個
両側欠円形	20	J9M	14 ～ 40	70 ～ 130	-	5 ～ 7.99	-	5 ～ 7.99	-	10	1個
両側欠円形	25	J9M	14 ～ 40	70 ～ 130	6 ～ 24.97	-	6 ～ 24.97	-	-	10	1個
両側欠円形	25	J9M	14 ～ 40	70 ～ 130	6 ～ 24.97	-	-	5 ～ 7.99	-	10	1個
両側欠円形	25	J9M	14 ～ 40	70 ～ 130	-	5 ～ 7.99	6 ～ 24.97	-	-	10	1個
両側欠円形	25	J9M	14 ～ 40	70 ～ 130	-	5 ～ 7.99	-	5 ～ 7.99	-	10	1個
両側欠円形	32	J9M	19 ～ 40	70 ～ 130	7 ～ 31.97	-	7 ～ 31.97	-	-	10	1個
両側欠円形	32	J9M	19 ～ 40	70 ～ 130	7 ～ 31.97	-	-	6 ～ 8.99	-	10	1個
両側欠円形	32	J9M	19 ～ 40	70 ～ 130	-	6 ～ 8.99	7 ～ 31.97	-	-	10	1個
両側欠円形	32	J9M	19 ～ 40	70 ～ 130	-	6 ～ 8.99	-	6 ～ 8.99	-	10	1個
両側欠円形	38	J9M	19 ～ 40	70 ～ 130	8 ～ 37.97	-	8 ～ 37.97	-	-	10	1個
両側欠円形	38	J9M	19 ～ 40	70 ～ 130	8 ～ 37.97	-	-	8 ～ 8.99	-	10	1個
両側欠円形	38	J9M	19 ～ 40	70 ～ 130	-	8 ～ 9.99	8 ～ 37.97	-	-	10	1個
両側欠円形	38	J9M	19 ～ 40	70 ～ 130	-	8 ～ 9.99	-	8 ～ 8.99	-	10	1個
両側欠円形	45	J9M	19 ～ 40	70 ～ 130	9 ～ 44.97	-	9 ～ 44.97	-	-	10	1個
両側欠円形	45	J9M	19 ～ 40	70 ～ 130	9 ～ 44.97	-	-	9 ～ 9.99	-	10	1個
両側欠円形	45	J9M	19 ～ 40	70 ～ 130	-	9 ～ 10.99	9 ～ 44.97	-	-	10	1個
両側欠円形	45	J9M	19 ～ 40	70 ～ 130	-	9 ～ 10.99	-	9 ～ 9.99	-	10	1個
欠楕円形	10	J6M	13 ～ 30	60 ～ 130	3 ～ 9.97	-	3 ～ 9.97	-	-	10	1個
欠楕円形	10	J6M	13 ～ 30	60 ～ 130	3 ～ 9.97	-	-	2.8 ～ 2.99	-	10	1個
欠楕円形	10	J6M	13 ～ 30	60 ～ 130	3 ～ 9.97	-	-	4 ～ 5.99	-	10	1個
欠楕円形	10	J6M	13 ～ 30	60 ～ 130	-	2.8 ～ 5.99	3 ～ 9.97	-	-	10	1個
欠楕円形	10	J6M	13 ～ 30	60 ～ 130	-	2.8 ～ 5.99	-	2.8 ～ 2.99	-	10	1個
欠楕円形	10	J6M	13 ～ 30	60 ～ 130	-	2.8 ～ 5.99	-	4 ～ 5.99	-	10	1個
欠楕円形	13	J6M	13 ～ 30	60 ～ 130	6 ～ 12.97	-	6 ～ 12.97	-	-	10	1個
欠楕円形	13	J6M	13 ～ 30	60 ～ 130	6 ～ 12.97	-	-	4 ～ 6.99	-	10	1個
欠楕円形	13	J6M	13 ～ 30	60 ～ 130	-	4 ～ 6.99	6 ～ 12.97	-	-	10	1個
欠楕円形	13	J6M	13 ～ 30	60 ～ 130	-	4 ～ 6.99	-	4 ～ 6.99	-	10	1個
欠楕円形	16	J9M	14 ～ 40	70 ～ 130	6 ～ 15.97	-	6 ～ 15.97	-	-	10	1個
欠楕円形	16	J9M	14 ～ 40	70 ～ 130	6 ～ 15.97	-	-	5 ～ 7.99	-	10	1個
欠楕円形	16	J9M	14 ～ 40	70 ～ 130	-	5 ～ 7.99	6 ～ 15.97	-	-	10	1個
欠楕円形	16	J9M	14 ～ 40	70 ～ 130	-	5 ～ 7.99	-	5 ～ 7.99	-	10	1個
欠楕円形	20	J9M	14 ～ 40	70 ～ 130	6 ～ 19.97	-	6 ～ 19.97	-	-	10	1個
欠楕円形	20	J9M	14 ～ 40	70 ～ 130	6 ～ 19.97	-	-	5 ～ 7.99	-	10	1個
欠楕円形	20	J9M	14 ～ 40	70 ～ 130	-	5 ～ 7.99	6 ～ 19.97	-	-	10	1個
欠楕円形	20	J9M	14 ～ 40	70 ～ 130	-	5 ～ 7.99	-	5 ～ 7.99	-	10	1個
欠楕円形	25	J9M	14 ～ 40	70 ～ 130	6 ～ 24.97	-	6 ～ 24.97	-	-	10	1個
欠楕円形	25	J9M	14 ～ 40	70 ～ 130	6 ～ 24.97	-	-	5 ～ 7.99	-	10	1個
欠楕円形	25	J9M	14 ～ 40	70 ～ 130	-	5 ～ 7.99	6 ～ 24.97	-	-	10	1個
欠楕円形	25	J9M	14 ～ 40	70 ～ 130	-	5 ～ 7.99	-	5 ～ 7.99	-	10	1個
欠楕円形	32	J9M	19 ～ 40	70 ～ 130	7 ～ 31.97	-	7 ～ 31.97	-	-	10	1個
欠楕円形	32	J9M	19 ～ 40	70 ～ 130	7 ～ 31.97	-	-	6 ～ 8.99	-	10	1個
欠楕円形	32	J9M	19 ～ 40	70 ～ 130	-	6 ～ 8.99	7 ～ 31.97	-	-	10	1個
欠楕円形	32	J9M	19 ～ 40	70 ～ 130	-	6 ～ 8.99	-	6 ～ 8.99	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

基本情報

基本情報

従来のTiN・TiCNよりも高耐熱・高耐久のAl-Cr-N系コーティングとWPC®処理を併用し、コーティング密着性を向上したDAYTONセンターノックジェクトール®パンチです。

ご注意

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

センターノックジェクトール®パンチ標準材質SKD11相当－WPC&XNAコーティング－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品センターノックジェクトール®パンチ標準材質SKD11相当－WPC&XNAコーティング－	センターノックレギュラーパンチ標準材質SKD11相当－WPC&XNAコーティング－	センターノックジェクトール®パンチ標準材質SKD11相当－DLCコーティング－	センターノックジェクトール®パンチ標準材質SKD11相当－XNAPコーティング－	センターノックジェクトール®パンチ標準材質SKD11相当－UDLCコーティング－	センターノックレギュラーパンチ標準材質SKD11相当－DLCコーティング－
メーカー	DAYTON	DAYTON	DAYTON	DAYTON	DAYTON	DAYTON
通常価格	-	-	-	-	-	-
通常出荷日	6日目	6日目	10日目	16日目	17日目	10日目
厚板打ち抜き用有無	無	無	無	無	無	無
先端形状	1段	1段	1段	1段	1段	1段
ジェクタ	標準タイプ	なし	標準タイプ	標準タイプ	標準タイプ	なし
材質	SKD11相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当
表面処理	WPC+XNAコーティング	WPC+XNAコーティング	DLC(XCD)コーティング	XNAPコーティング	UDLCコーティング	DLC(XCD)コーティング
