三菱マテリアル

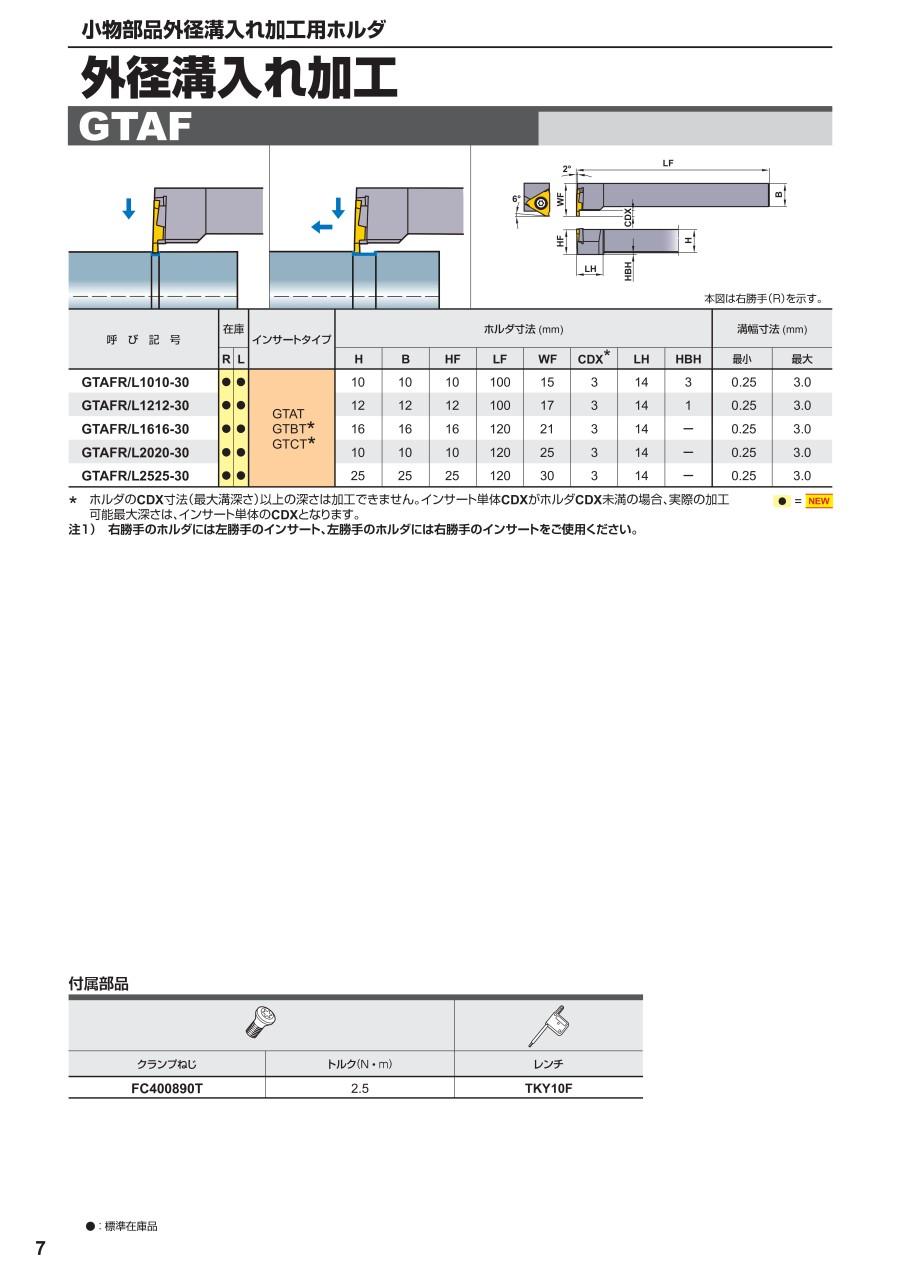

小物部品外径溝入れ加工用ホルダ GTAF

小物部品外径溝入れ加工用ホルダ GTAF
通常単価(税別)
12,605円～22,368円
税込単価
13,866円～24,605円

【特長】・小型自動旋盤用工具・くし刃型自動盤に搭載可能・豊富なシャンクサイズ・...

詳細情報を確認する
  • 加工用途
    溝入れ
  • 適合刃幅 (mm)
    0.25～3.0
  • 最大溝深さ (mm)
    3
  • ホルダ角度 (°)
    90
  • タイプ
    一体型
  • 頭部 (mm)
    14
  • クランプ方式
    スクリューオン（S）
  • シャンク材質
    鋼
  • クランプねじ
    FC400890T
  • レンチ
    TKY10F
  • 締付けトルク (N・m)
    2.5

ご注意

  • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
  • 右勝手のホルダには左勝手のインサート、左勝手のホルダには右勝手のインサートをご使用ください。
  • ホルダ本体には、チップは付属しておりません。
未確定：候補が10型番あります。
    数量：

    型番リスト

    表示件数
  • 1
    • 型番
    GTAFL1010-30
    GTAFL1212-30
    GTAFL1616-30
    GTAFL2020-30
    GTAFL2525-30
    GTAFR1010-30
    GTAFR1212-30
    GTAFR1616-30
    GTAFR2020-30
    GTAFR2525-30

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    適合チップ

    		最小発注数量
    左
    10
    10
    100
    15
    10
    GTAT〇R、GTBT〇R、GTCT〇R
    1個
    左
    12
    12
    100
    17
    12
    GTAT〇R、GTBT〇R、GTCT〇R
    1個
    左
    16
    16
    120
    21
    16
    GTAT〇R、GTBT〇R、GTCT〇R
    1個
    左
    10
    10
    120
    25
    10
    GTAT〇R、GTBT〇R、GTCT〇R
    1個
    左
    25
    25
    120
    30
    25
    GTAT〇R、GTBT〇R、GTCT〇R
    1個
    右
    10
    10
    100
    15
    10
    GTAT〇L、GTBT〇L、GTCT〇L
    1個
    右
    12
    12
    100
    17
    12
    GTAT〇L、GTBT〇L、GTCT〇L
    1個
    右
    16
    16
    120
    21
    16
    GTAT〇L、GTBT〇L、GTCT〇L
    1個
    右
    10
    10
    120
    25
    10
    GTAT〇L、GTBT〇L、GTCT〇L
    1個
    右
    25
    25
    120
    30
    25
    GTAT〇L、GTBT〇L、GTCT〇L
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,605円
    ( 13,866円 )
    3日目
    12,605円
    ( 13,866円 )
    3日目
    18,798円
    ( 20,678円 )
    3日目
    20,255円
    ( 22,281円 )
    3日目
    22,368円
    ( 24,605円 )
    3日目
    12,605円
    ( 13,866円 )
    3日目
    12,605円
    ( 13,866円 )
    3日目
    12,605円
    ( 13,866円 )
    3日目
    12,605円
    ( 13,866円 )
    3日目
    12,605円
    ( 13,866円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・小型自動旋盤用工具
    ・くし刃型自動盤に搭載可能
    ・豊富なシャンクサイズ
    ・縦刃設計で高剛性
    ・3コーナインサートで経済的

    ご注意

    • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
    • 右勝手のホルダには左勝手のインサート、左勝手のホルダには右勝手のインサートをご使用ください。
    • ホルダ本体には、チップは付属しておりません。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
