オーエスジー

高能率・多機能転造タップロングシャンク A-LT-XPF

カタログ |

通常単価(税別): 4,165円～10,776円

税込単価: 4,582円～11,854円

通常出荷日：2日目

VIコーティングを採用し、特殊ねじ山形状で刃先剛性を向上、転造タップでの加工によって切りくずゼロで生産...

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が27型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじサイズ（呼び）

ピッチ（P）

山数

穴種類

食付き部山数

精度（等級）

全長

(mm)

ねじ長

(mm)

首下長

(mm)

シャンク径

(mm)

外形図

ツールNo.

シャンク四角部の幅

(mm)

シャンク四角部の長さ

(mm)

突き出しセンタ

推奨下穴径

(mm)

最小発注数量

M3	0.5	50	止り穴用	2P	RH5	80	9	18	4	1	8328102	3.2	6	なし	2.76～2.81	1個
M3	0.5	50	止り穴用	2P	RH5	120	9	18	4	1	8328104	3.2	6	なし	2.76～2.81	1個
M4	0.7	36	止り穴用	2P	RH6	80	10	20	5	1	8328106	4	7	なし	3.65～3.7	1個
M4	0.7	36	止り穴用	2P	RH6	120	10	20	5	1	8328108	4	7	なし	3.65～3.7	1個
M5	0.8	31	止り穴用	2P	RH6	100	11	22	5.5	1	8328110	4.5	7	なし	4.59～4.66	1個
M5	0.8	31	止り穴用	2P	RH6	150	11	22	5.5	1	8328111	4.5	7	なし	4.59～4.66	1個
M6	1	25	止り穴用	2P	RH7	100	10	24	6	1	8328113	4.5	7	なし	5.48～5.57	1個
M6	1	25	止り穴用	2P	RH7	150	10	24	6	1	8328114	4.5	7	なし	5.48～5.57	1個
M8	1.25	20	止り穴用	2P	RH7	100	12	-	6.2	2	8328116	5	8	なし	7.34～7.41	1個
M8	1.25	20	止り穴用	2P	RH7	150	12	-	6.2	2	8328117	5	8	なし	7.34～7.41	1個
M10	1.5	16	止り穴用	2P	RH7	100	15	-	7	2	8328119	5.5	8	なし	9.18～9.28	1個
M10	1.5	16	止り穴用	2P	RH7	150	15	-	7	2	8328120	5.5	8	なし	9.18～9.28	1個
M10	1.25	20	止り穴用	2P	RH7	100	15	-	7	2	8328122	5.5	8	なし	9.34～9.41	1個
M10	1.25	20	止り穴用	2P	RH7	150	15	-	7	2	8328123	5.5	8	なし	9.34～9.41	1個
M12	1.5	16	止り穴用	2P	RH7	150	17	-	8.5	2	8328126	6.5	9	なし	11.18～11.28	1個
M12	1.25	20	止り穴用	2P	RH7	150	17	-	8.5	2	8328127	6.5	9	なし	11.34～11.41	1個
M12	1.75	14	止り穴用	2P	RH8	150	17	-	8.5	2	8328125	6.5	9	なし	11.05～11.15	1個
M3	0.5	50	通リ穴用	4P	RH5	80	9	18	4	1	8328101	3.2	6	あり	2.76～2.81	1個
M3	0.5	50	通リ穴用	4P	RH5	120	9	18	4	1	8328103	3.2	6	あり	2.76～2.81	1個
M4	0.7	36	通リ穴用	4P	RH6	80	10	20	5	1	8328105	4	7	あり	3.65～3.7	1個
M4	0.7	36	通リ穴用	4P	RH6	120	10	20	5	1	8328107	4	7	あり	3.65～3.7	1個
M5	0.8	31	通リ穴用	4P	RH6	100	11	22	5.5	1	8328109	4.5	7	あり	4.59～4.66	1個
M6	1	25	通リ穴用	4P	RH7	100	10	24	6	1	8328112	4.5	7	あり	5.48～5.57	1個
M8	1.25	20	通リ穴用	4P	RH7	100	12	-	6.2	2	8328115	5	8	なし	7.34～7.41	1個
M10	1.5	16	通リ穴用	4P	RH7	100	15	-	7	2	8328118	5.5	8	なし	9.18～9.28	1個
M10	1.25	20	通リ穴用	4P	RH7	100	15	-	7	2	8328121	5.5	8	なし	9.34～9.41	1個
M12	1.75	14	通リ穴用	4P	RH8	150	17	-	8.5	2	8328124	6.5	9	なし	11.05～11.15	1個

通常単価(税別) (税込単価)	通常出荷日

4,425円 ( 4,868円 )	2日目
5,633円 ( 6,196円 )	2日目
4,165円 ( 4,582円 )	2日目
5,416円 ( 5,958円 )	2日目
4,662円 ( 5,128円 )	2日目
7,098円 ( 7,808円 )	2日目
4,536円 ( 4,990円 )	2日目
6,759円 ( 7,435円 )	2日目
5,321円 ( 5,853円 )	2日目
8,021円 ( 8,823円 )	2日目
6,121円 ( 6,733円 )	2日目
8,823円 ( 9,705円 )	2日目
6,121円 ( 6,733円 )	2日目
8,823円 ( 9,705円 )	2日目
10,776円 ( 11,854円 )	2日目
10,776円 ( 11,854円 )	2日目
10,776円 ( 11,854円 )	2日目
4,425円 ( 4,868円 )	2日目
5,633円 ( 6,196円 )	2日目
4,165円 ( 4,582円 )	2日目
5,416円 ( 5,958円 )	2日目
4,662円 ( 5,128円 )	2日目
4,536円 ( 4,990円 )	2日目
5,321円 ( 5,853円 )	2日目
6,121円 ( 6,733円 )	2日目
6,121円 ( 6,733円 )	2日目
10,776円 ( 11,854円 )	2日目

詳細情報

基本情報

基本情報

VIコーティングを採用し、特殊ねじ山形状で刃先剛性を向上、転造タップでの加工によって切りくずゼロで生産性を向上します。

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

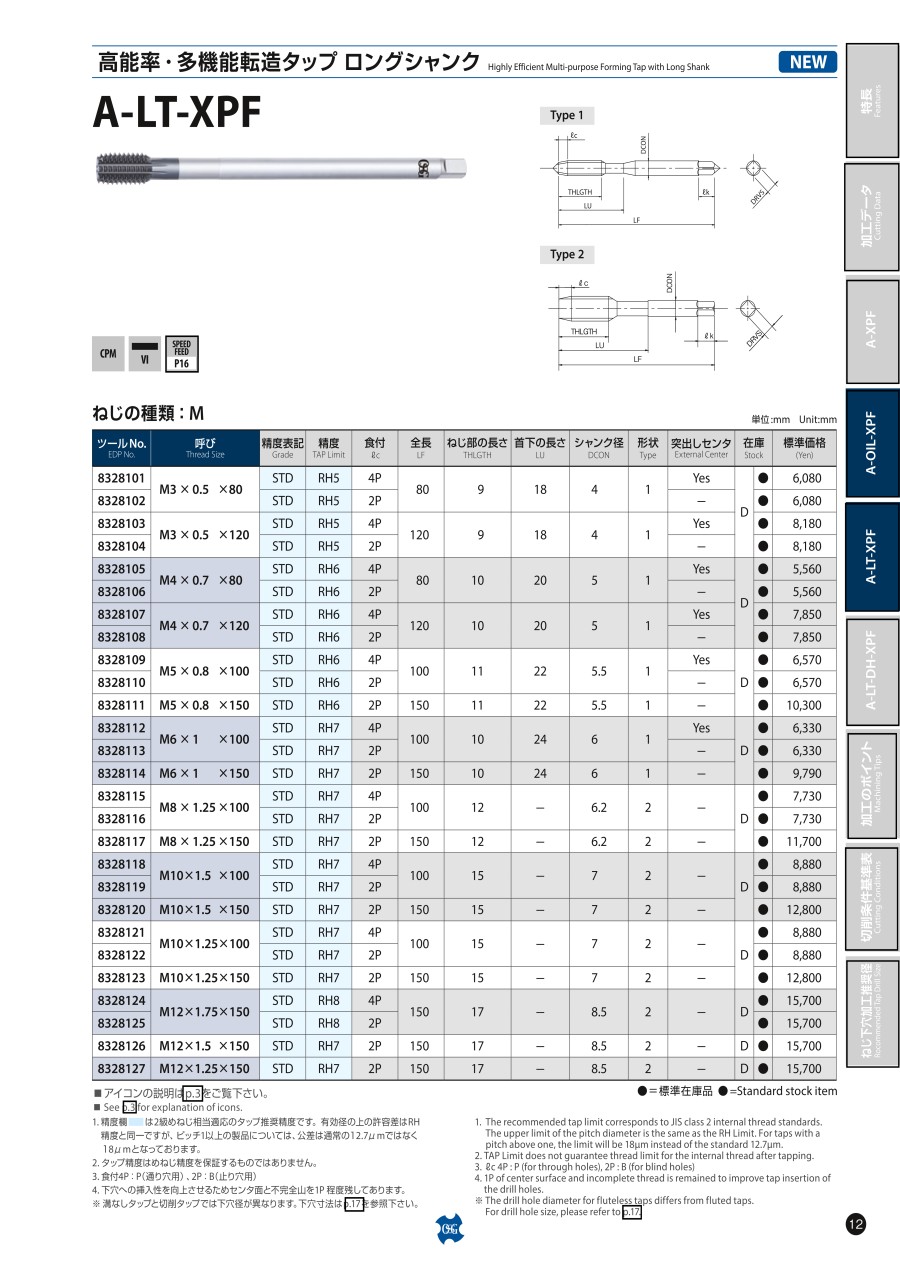

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
