トラスコ中山

ステンレス皿ばね重荷重用【1～10個入り】

カタログ |

通常単価(税別): 1,161円～7,500円特別価格

税込単価: 1,277円～8,250円特別価格

一部SALE 2026.03.31まで

通常出荷日：1日目

【特長】・平ワッシャーを弓状に曲げ、撓ませることで荷重を発生させています・狭小スペースで高荷重を必要と...

外径22.5、25、28、31.5、40は板厚、高さ等がJISと異なります。

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

外径(mm)	内径(mm)	t板厚(mm)	最大たわみh×0.75(mm)	t+h高さ(mm)	JANコード	質量(g)	トラスココード	最小発注数量

20	10.2	1.1	0.34	1.55	4550414051496	19.100	208-2827	1パック 10個入り
22.5	11.2	1.25	0.37	1.75	4550414051502	28.200	208-2828	1パック 10個入り
25	12.2	1.5	0.41	2.05	4550414051519	42.200	208-2830	1パック 10個入り
28	14.2	1.5	0.49	2.15	4550414051526	52.300	208-2831	1パック 10個入り
35.5	18.3	2	0.6	2.8	4550414051540	111.800	208-2833	1パック 10個入り
56	28.5	3	0.97	4.3	4550414051588	41.900	208-2838	1個
63	31	3.5	1.05	4.9	4550414051595	63.400	208-2839	1個
71	36	4	1.2	5.6	4550414051601	89.400	208-2840	1個
80	41	5	1.3	6.7	4550414051618	143.600	208-2841	1個
90	46	5	1.5	7	4550414051427	180.200	208-2842	1個

通常単価(税別) (税込単価)	通常出荷日

1,161円 ( 1,277円 )	1日目
1,458円 ( 1,604円 )	1日目
1,974円 ( 2,171円 )	1日目
1,961円 ( 2,157円 )	1日目
3,094円 ( 3,403円 )	1日目
1,161円 ( 1,277円 )	1日目
2,077円 ( 2,285円 )	1日目
2,980円 ( 3,278円 )	1日目
4,130円 ( 4,543円 )	1日目
7,500円5,505円 ( 6,056円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・平ワッシャーを弓状に曲げ、撓ませることで荷重を発生させています
・狭小スペースで高荷重を必要とする場合に有効です
・要求荷重や使用箇所により、並列、直列に重ねて使用することが出来ます
・高めの荷重を要求する場合に使用します
【用途】
・振動緩和、緩み止めなどに使用します
【材質】
・SUS304-CSP

ご注意

外径22.5、25、28、31.5、40は板厚、高さ等がJISと異なります。

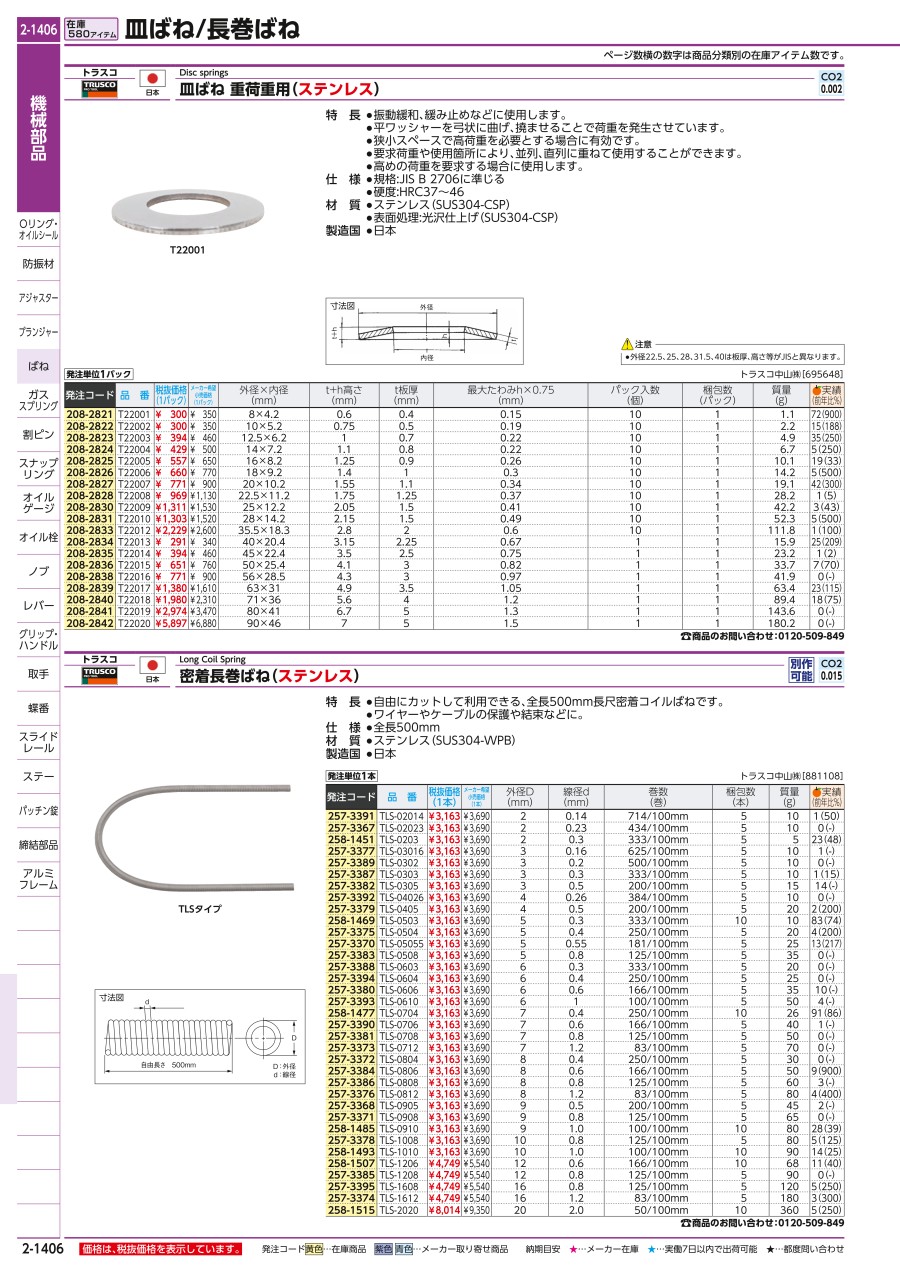

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
