協育歯車工業（KG）

平歯車

カタログ |

通常単価(税別): 1,007円～4,463円特別価格

税込単価: 1,108円～4,909円特別価格

一部SALE 2026.03.31まで

通常出荷日：1日目

【特長】・小型精密歯車です【用途】・一般産業機械、医療機器、食品機械に使用

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

協育歯車工業（KG）

通常出荷日：在庫品1日目

よく一緒に見られています

協育歯車工業（KG）

通常出荷日：在庫品1日目

未確定：候補が54型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

モジュール

歯数

(T)

歯幅

(mm)

形状

軸穴形状

軸穴径

(mm)

材質

精度

(（旧)JIS)

基準円直径(mm)

全長(mm)

キーみぞb2×t2(mm)

取付ねじls

取付ねじM

ハブ長さ(mm)

歯先円直径(mm)

ハブ外径(mm)

質量(g)

トラスココード

最小発注数量

1	24	12	A形	キー溝穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	24	12	3×1.4	-	-	-	26	-	34.800	149-6276	1個
1	24	8	B形	丸穴	6	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	24	16	-	-	-	8	26	16	37.500	149-6278	1個
1	25	8	A形	キー溝穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	25	8	3×1.4	-	-	-	27	-	25.600	160-4498	1個
1	25	12	A形	キー溝穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	25	12	3×1.4	-	-	-	27	-	38.500	160-4500	1個
1	25	8	B形	丸穴	6	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	25	16	-	4	2-M4	8	27	16	39.100	149-6310	1個
1	28	8	B形	丸穴	6	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	28	16	-	-	-	8	30	20	54.900	149-6338	1個
1	32	10	A形	キー溝穴	12	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	32	10	4×1.8	-	-	-	34	-	53.700	149-6360	1個
1	32	6	B形	丸穴	6	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	32	16	-	-	-	10	34	24	69.900	149-6361	1個
1	32	10	B形	丸穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	32	20	-	-	-	10	34	24	86.400	149-6366	1個
1	35	6	B形	丸穴	6	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	35	16	-	4	2-M4	10	37	24	75.800	149-6384	1個
1	36	10	A形	キー溝穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	36	10	3×1.4	-	-	-	38	-	73.400	149-6393	1個
1	36	6	B形	丸穴	8	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	36	16	-	4	2-M4	10	38	24	75.900	149-6554	1個
1	40	6	A形	キー溝穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	40	6	3×1.4	-	-	-	42	-	55.300	149-6566	1個
1	40	6	A形	キー溝穴	12	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	40	6	4×1.8	-	-	-	42	-	53.500	149-6567	1個
1	40	10	A形	キー溝穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	40	10	3×1.4	-	-	-	42	-	92.200	149-6568	1個
1	40	10	A形	キー溝穴	12	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	40	10	4×1.8	-	-	-	42	-	89.200	149-6569	1個
1	45	6	A形	キー溝穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	45	6	3×1.4	-	-	-	47	-	71.000	149-6583	1個
1	45	10	A形	キー溝穴	15	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	45	10	5×2.3	-	-	-	47	-	110.100	149-6588	1個
1	45	6	B形	丸穴	8	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	45	16	-	-	-	10	47	24	104.200	149-6590	1個
1	48	6	A形	キー溝穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	48	6	3×1.4	-	-	-	50	-	81.300	149-6603	1個
1	48	6	A形	キー溝穴	12	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	48	6	4×1.8	-	-	-	50	-	79.600	149-6604	1個
1	48	10	A形	キー溝穴	15	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	48	10	5×2.3	-	-	-	50	-	127.300	149-6607	1個
1	48	6	B形	丸穴	8	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	48	16	-	4	2-M4	10	50	24	113.200	149-6608	1個
1	48	10	B形	丸穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	48	20	-	-	-	10	50	30	185.300	149-6613	1個
1	60	10	A形	キー溝穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	60	10	3×1.4	-	-	-	62	-	215.500	149-6519	1個
1	60	10	A形	キー溝穴	12	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	60	10	4×1.8	-	-	-	62	-	212.500	149-6520	1個
1	60	10	A形	キー溝穴	15	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	60	10	5×2.3	-	-	-	62	-	207.200	149-6521	1個
2	18	22	A形	キー溝穴	15	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	36	22	5×2.3	-	-	-	40	-	143.300	149-5990	1個
2	20	22	A形	キー溝穴	15	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	40	22	5×2.3	-	-	-	44	-	184.500	149-6008	1個
0.5	14	8	K形	丸穴	3	[樹脂] POM 白(ポリアセタール)	9～10	7	18	-	3	2-M3	10	8	9	1.100	149-7209	1個
0.5	15	8	K形	丸穴	3	[樹脂] POM 白(ポリアセタール)	9～10	7.5	18	-	3	2-M3	10	8.5	9	1.170	149-7211	1個
0.5	18	8	K形	丸穴	3	[樹脂] POM 白(ポリアセタール)	9～10	9	18	-	-	-	10	10	10	1.650	149-6822	1個
0.5	24	3	B形	丸穴	3	[樹脂] POM 白(ポリアセタール)	9～10	12	8	-	3	2-M3	5	13	10	0.900	149-6824	1個
0.5	30	3	B形	丸穴	3	[樹脂] POM 白(ポリアセタール)	9～10	15	8	-	-	-	5	16	8	0.970	149-6831	1個
0.5	32	3	B形	丸穴	3	[樹脂] POM 白(ポリアセタール)	9～10	16	8	-	3	2-M3	5	17	14	1.770	149-6832	1個
0.5	40	3	B形	丸穴	3	[樹脂] POM 白(ポリアセタール)	9～10	20	8	-	3	2-M3	5	21	15	2.400	149-6836	1個
0.5	45	3	B形	丸穴	3	[樹脂] POM 白(ポリアセタール)	9～10	22.5	8	-	3	2-M3	5	23.5	15	2.750	149-6838	1個
0.5	50	3	B形	丸穴	3	[樹脂] POM 白(ポリアセタール)	9～10	25	8	-	3	2-M3	5	26	15	3.150	149-6840	1個
0.5	56	3	B形	丸穴	3	[樹脂] POM 白(ポリアセタール)	9～10	28	8	-	3	2-M3	5	29	15	3.670	149-6842	1個
0.5	70	3	B形	丸穴	4	[樹脂] POM 白(ポリアセタール)	9～10	35	8	-	-	-	5	36	12	4.700	149-6849	1個
0.5	72	3	B形	丸穴	4	[樹脂] POM 白(ポリアセタール)	9～10	36	8	-	-	-	5	37	12	4.990	149-6851	1個
1	56	6	B形	丸穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	56	16	-	5	2-M5	10	58	24	139.900	149-6642	1個
1	56	10	B形	丸穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	56	20	-	5	2-M5	10	58	30	234.000	149-6644	1個
1	64	6	B形	丸穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	64	16	-	5	2-M5	10	66	30	175.500	149-6531	1個
1	64	10	B形	丸穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	64	20	-	-	-	10	66	30	295.900	149-6537	1個
1	72	10	B形	丸穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	72	20	-	5	2-M5	10	74	30	360.400	149-6403	1個
1	72	6	B形	丸穴	10	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	72	16	-	-	-	10	74	30	217.600	149-6401	1個
0.5	64	3	B形	丸穴+タップ	3	[樹脂] POM 白(ポリアセタール)	9～10	32	8	-	3	2-M3	5	33	15	4.47	149-6846	1個
1	80	10	A形	キー溝穴	12	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	80	10	4×1.8	-	-	-	82	-	385.100	149-6414	1個
1	80	10	A形	キー溝穴	15	[スチール] S45C 機械構造用炭素鋼（JIS G 4051）	8	80	10	5×2.3	-	-	-	82	-	379.800	149-6415	1個
0.5	80	3	B形	丸穴+タップ	4	[樹脂] POM 白(ポリアセタール)	9～10	40	8	-	3	2-M3	5	41	16	6.49	149-6852	1個
0.5	90	3	B形	丸穴+タップ	5	[樹脂] POM 白(ポリアセタール)	9～10	45	8	-	3	2-M3	5	46	14	8.2	149-6854	1個
0.5	100	3	B形	丸穴+タップ	5	[樹脂] POM 白(ポリアセタール)	9～10	50	8	-	3	2-M3	5	51	18	9.77	149-7212	1個
0.5	120	3	B形	丸穴+タップ	5	[樹脂] POM 白(ポリアセタール)	9～10	60	8	-	3	2-M3	5	61	18	13.43	149-7214	1個

通常単価(税別) (税込単価)	通常出荷日

1,265円 ( 1,392円 )	1日目
1,007円 ( 1,108円 )	1日目
1,161円 ( 1,277円 )	1日目
1,316円 ( 1,448円 )	1日目
1,381円 ( 1,519円 )	1日目
1,071円 ( 1,178円 )	1日目
1,419円 ( 1,561円 )	1日目
1,123円 ( 1,235円 )	1日目
1,213円 ( 1,334円 )	1日目
1,626円 ( 1,789円 )	1日目
1,574円 ( 1,731円 )	1日目
1,755円 ( 1,931円 )	1日目
1,587円 ( 1,746円 )	1日目
1,587円 ( 1,746円 )	1日目
1,781円 ( 1,959円 )	1日目
1,781円 ( 1,959円 )	1日目
1,819円 ( 2,001円 )	1日目
1,961円 ( 2,157円 )	1日目
1,587円 ( 1,746円 )	1日目
1,923円 ( 2,115円 )	1日目
1,923円 ( 2,115円 )	1日目
2,155円 ( 2,371円 )	1日目
2,361円 ( 2,597円 )	1日目
1,935円 ( 2,129円 )	1日目
2,499円 ( 2,749円 )	1日目
2,702円 ( 2,972円 )	1日目
2,542円 ( 2,796円 )	1日目
2,542円 ( 2,796円 )	1日目
2,542円 ( 2,796円 )	1日目
2,952円 ( 3,247円 )	1日目
2,571円 ( 2,828円 )	1日目
2,642円 ( 2,906円 )	1日目
3,701円3,267円 ( 3,594円 )	1日目
3,428円 ( 3,771円 )	1日目
3,428円 ( 3,771円 )	1日目
1,961円 ( 2,157円 )	1日目
2,219円 ( 2,441円 )	1日目
1,484円 ( 1,632円 )	1日目
1,497円 ( 1,647円 )	1日目
1,200円 ( 1,320円 )	1日目
1,381円 ( 1,519円 )	1日目
1,226円 ( 1,349円 )	1日目
1,665円 ( 1,832円 )	1日目
1,845円 ( 2,030円 )	1日目
2,039円 ( 2,243円 )	1日目
2,219円 ( 2,441円 )	1日目
2,400円 ( 2,640円 )	1日目
2,476円 ( 2,724円 )	1日目
2,503円 ( 2,753円 )	1日目
2,568円 ( 2,825円 )	1日目
2,975円 ( 3,273円 )	1日目
3,451円 ( 3,796円 )	1日目
3,547円 ( 3,902円 )	1日目
4,463円3,937円 ( 4,331円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・小型精密歯車です
【用途】
・一般産業機械、医療機器、食品機械に使用

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

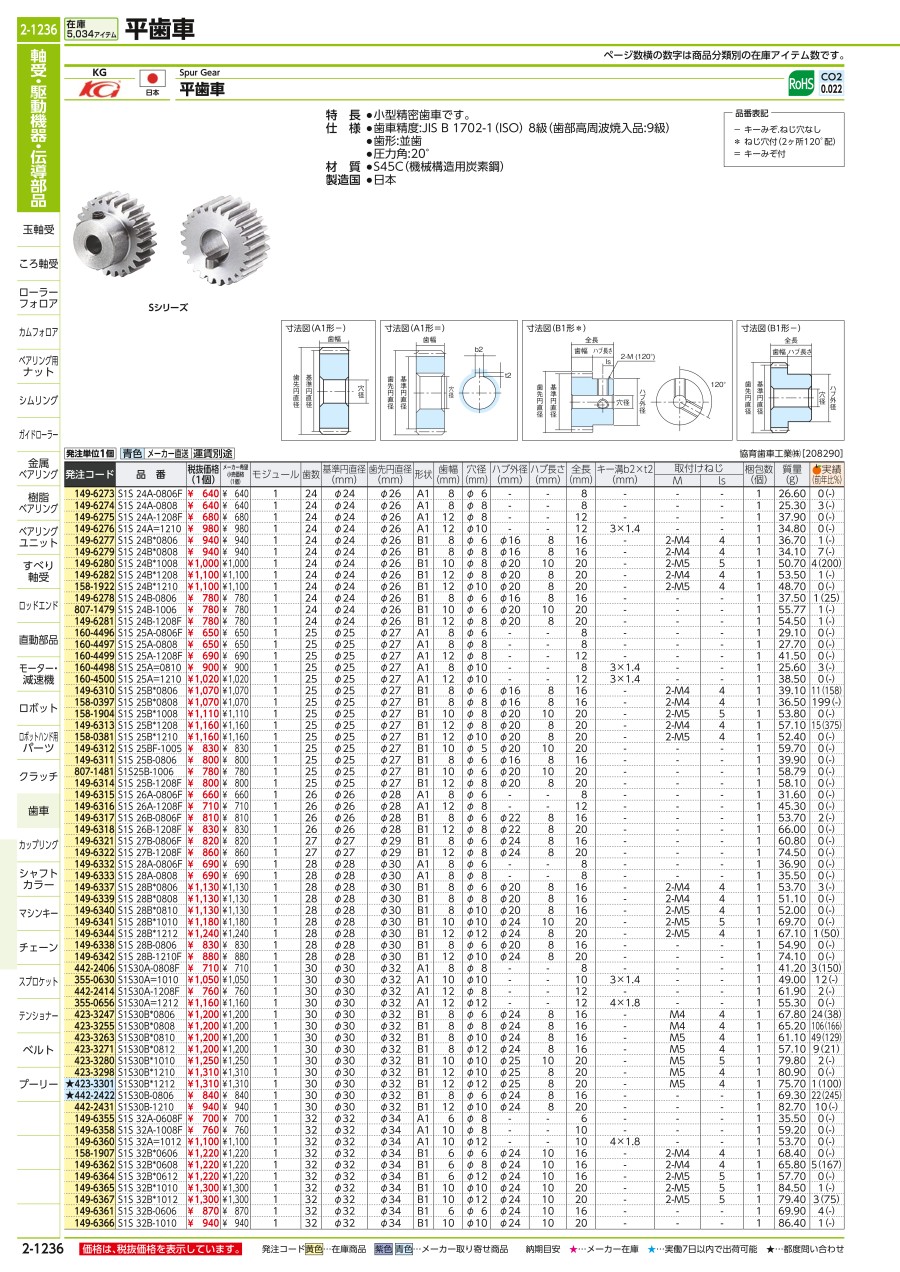

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平歯車のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品平歯車	SSA平歯車	SSA 平歯車	CP標準平歯車	標準平歯車モジュール2	SS 平歯車
メーカー	協育歯車工業（KG）	小原歯車工業	小原歯車工業	㈱三興製作所	㈱三興製作所	小原歯車工業
通常価格	1,007円-	939円 -	663円 -	1,420円 -	775円 -	753円 -
通常出荷日	1日目	在庫品1日目〜	在庫品1日目〜	3日目	3日目	在庫品1日目〜
特性・用途	該当なし	-	-	-	-	-
熱処理	なし	なし	-	なし	なし	-
歯研	なし	なし	切削	なし	なし	切削
バックラッシ	あり	あり	あり	あり	あり	あり
洗浄方法	洗浄無し	-	-	-	-	-
