ウォームギヤ 機械構造用炭素鋼
- 通常単価(税別)
- 1,677円～3,606円
- 税込単価
- 1,845円～3,967円
【特長】・冷間転造による加工の為、ネジ面の表面は加工硬化によって硬さが向上し、...
詳細情報を確認する- 材質1
- S45C機械構造用炭素鋼
ご注意
- 理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。
- ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。
- ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。
- ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が6型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,677円 ( 1,845円 ) | 1日目 |
2,726円 ( 2,999円 ) | 1日目 |
2,773円 ( 3,050円 ) | 1日目 |
2,678円 ( 2,946円 ) | 1日目 |
3,535円 ( 3,889円 ) | 1日目 |
3,606円 ( 3,967円 ) | 1日目 |
詳細情報
基本情報
【特長】
・冷間転造による加工の為、ネジ面の表面は加工硬化によって硬さが向上し、金属の繊維組織が切断されていないので、機械切削のウォームに比べ機械的性質も優れています
・転造後の表面硬さは母材の硬さの1.2倍～1.3倍になり、「ねじ面の硬さはHB240～260」になります
・転造ウォームは、ねじ面の表面粗さが鏡面の為、ウォームホイールと組み合わせて使用しますとウォームギヤの寿命が切削したウォームとの組み合わせと比較して寿命が長くなります
・キー材が付いてます
【用途】
・一般産業機械、医療機器、食品機械等に使用
【材質】
・S45C機械構造用炭素鋼
ご注意
- 理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。
- ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。
- ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。
- ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

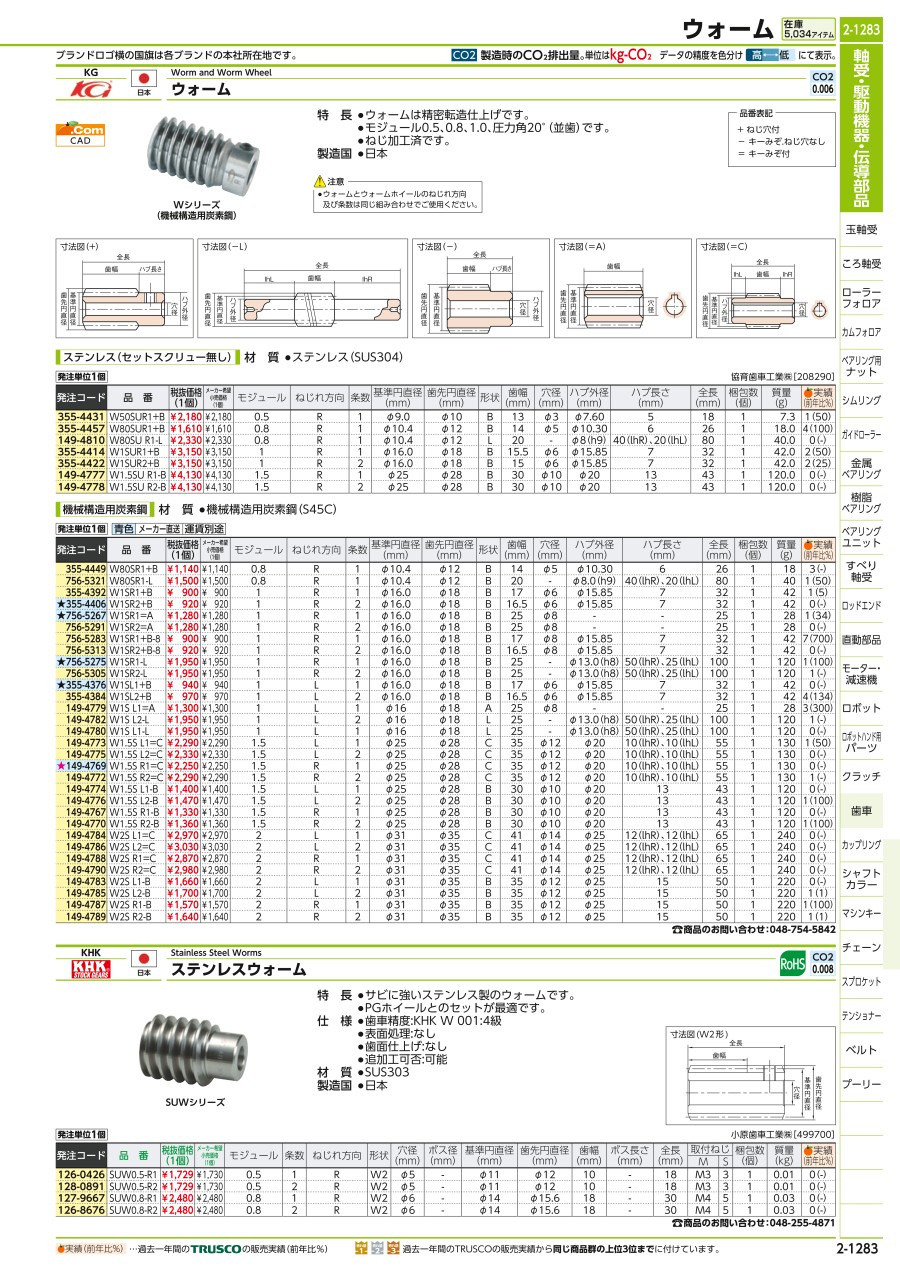

カタログ
ウォームギヤ 機械構造用炭素鋼のレビュー
この商品のレビューはありません
