HALDER

台座ピン

カタログ |

通常単価(税別): 5,240円～8,941円

税込単価: 5,764円～9,835円

【特長】・仕上げ面のダメージを防ぐのに最適です【用途】・ワークの固定に

未確定：候補が14型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

22691.0021
22691.0031
22691.0032
22691.0041
22691.0042
22691.0122
22691.0133
22691.0143
22691.0222
22691.0233
22691.0243
22691.0324
22691.0335
22691.0345

高さ(mm)	JANコード	質量(g)	トラスココード	材質1	ねじ寸法	ねじ長さ(mm)	径(mm)	上面径(mm)	耐荷重(kN)	幅(mm)	パッド径(mm)	取付時の締付トルク(N・m)	材質2	最小発注数量

10	4030618706823	15.000	206-3197	本体：ステンレス鋼	M8	10	12.5	12.5	2.8	19.4	12.5	18	インサート：プラスチック(PEEK)	1個
10	4030618706830	21.000	206-3198	本体：ステンレス鋼	M10	12	14.5	14.5	3.8	21.9	14.5	32	インサート：プラスチック(PEEK)	1個
15	4030618706847	33.000	206-3199	本体：ステンレス鋼	M10	12	14.5	14.5	3.8	21.9	14.5	32	インサート：プラスチック(PEEK)	1個
10	4030618706854	30.000	206-3200	本体：ステンレス鋼	M12	14	17.5	17.5	5.5	25.2	17.5	60	インサート：プラスチック(PEEK)	1個
15	4030618706861	46.000	206-3201	本体：ステンレス鋼	M12	14	17.5	17.5	5.5	25.2	17.5	60	インサート：プラスチック(PEEK)	1個
15	4030618706878	12.000	206-3202	本体：プラスチック	M8	8	17	17.0	2.1	19.0	17.0	10	ネジ部：ステンレス鋼	1個
20	4030618706885	18.000	206-3203	本体：プラスチック	M10	10	19	19.0	2.4	21.5	19.0	10	ネジ部：ステンレス鋼	1個
20	4030618706892	24.000	206-3204	本体：プラスチック	M12	14	22	22.0	3.4	25.0	22.0	10	ネジ部：ステンレス鋼	1個
15	4030618706908	7.000	206-3205	本体：プラスチック	M8	9.0	17	17.0	2.1	19.0	17.0	10	ネジ部：ステンレス鋼	1個
20	4030618706915	11.000	206-3206	本体：プラスチック	M10	10	19	19.0	2.4	21.5	19.0	10	ネジ部：ステンレス鋼	1個
20	4030618706922	16.000	206-3207	本体：プラスチック	M12	12	22	22.0	3.4	25.0	22.0	10	ネジ部：ステンレス鋼	1個
25	4030618706939	36.000	206-3208	本体：ステンレス鋼	M8	12	12.5	12.5	2.8	19.4	12.5	18	インサート：プラスチック(PEEK)	1個
30	4030618706946	54.000	206-3209	本体：ステンレス鋼	M10	15.0	14.5	14.5	3.8	21.9	14.5	32	インサート：プラスチック(PEEK)	1個
30	4030618706953	71.000	206-3210	本体：ステンレス鋼	M12	18.0	17.5	17.5	5.5	25.2	17.5	60	インサート：プラスチック(PEEK)	1個

通常単価(税別) (税込単価)	通常出荷日

5,240円 ( 5,764円 )	1日目
5,420円 ( 5,962円 )	1日目
5,420円 ( 5,962円 )	1日目
6,414円 ( 7,055円 )	1日目
6,414円 ( 7,055円 )	1日目
5,780円 ( 6,358円 )	1日目
7,077円 ( 7,785円 )	1日目
8,941円 ( 9,835円 )	1日目
5,420円 ( 5,962円 )	1日目
6,804円 ( 7,484円 )	1日目
8,669円 ( 9,536円 )	1日目
5,311円 ( 5,842円 )	1日目
5,420円 ( 5,962円 )	1日目
6,441円 ( 7,085円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・仕上げ面のダメージを防ぐのに最適です
【用途】
・ワークの固定に

カタログ

商品TOP

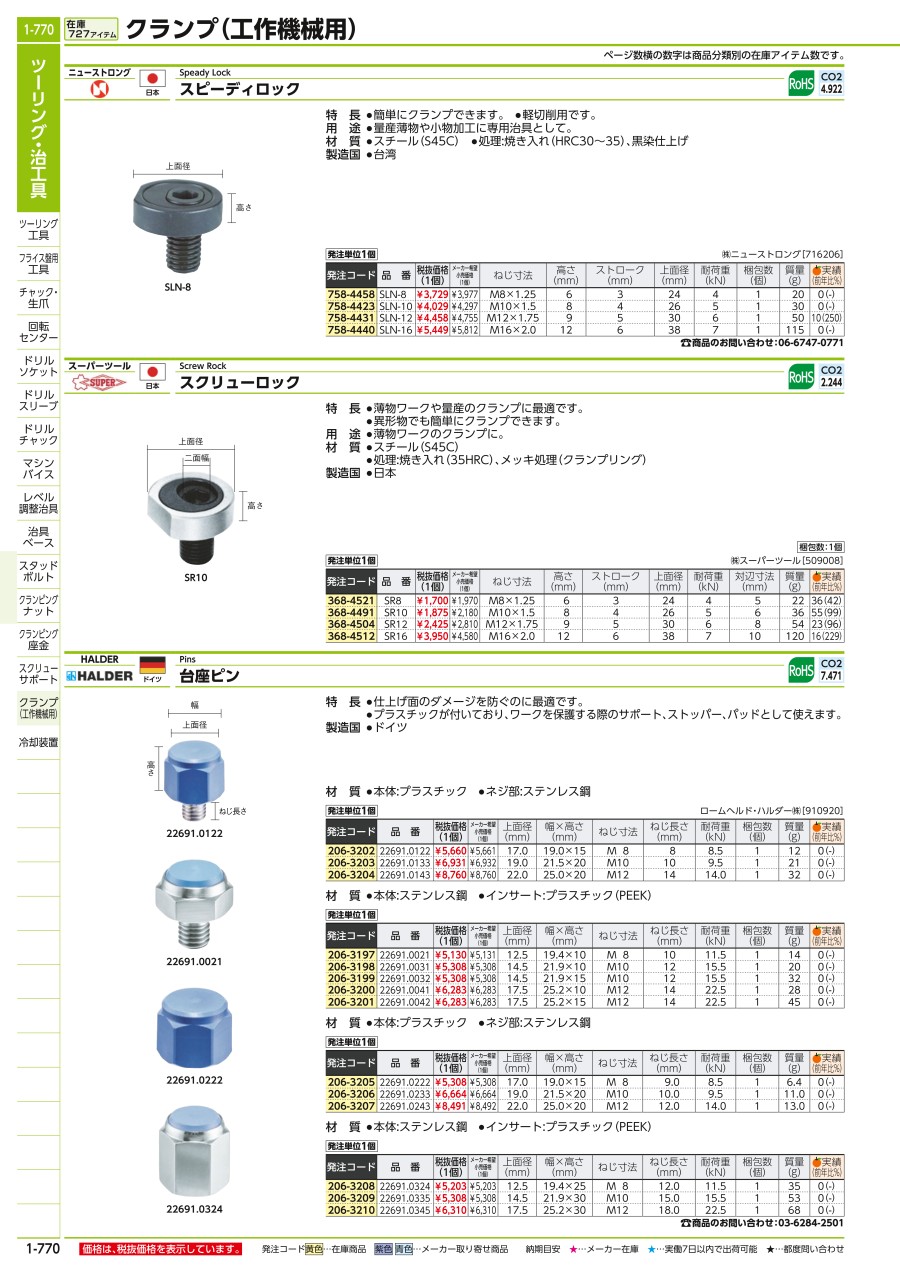

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
