トラスコ中山

トーションばね角度180 左巻き【2～20個入り】

カタログ |

通常単価(税別): 2,735円

税込単価: 3,009円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

トラスコ中山

通常出荷日：1 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

トラスコ中山

通常出荷日：1 日目

【特長】・円筒形に巻かれたばねを、コイル中心線に対してねじる方向に使用するばね...

自由角度 θ
180°コイル左巻
材質
ステンレス（SUS304-WPB)
巻き方向
左巻き（LC）

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が120型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

コイル内径D

許容変位量

(deg)

線径 d

(φ)

巻数 n

ばね定数 k

(N・mm/deg)

アームの長さL

(mm)

JANコード

トラスココード

質量(g)

最小発注数量

φ3	56	0.3	2	0.05	12	4989999308075	183-2637	9.000	1パック 20個入り
φ3	82	0.3	3	0.04	12	4989999408768	194-9346	9.000	1パック 20個入り
φ3	108	0.3	4	0.03	12	4989999408775	194-9352	9.000	1パック 20個入り
φ3	135	0.3	5	0.02	12	4989999408782	194-9358	9.000	1パック 20個入り
φ3	43	0.4	2	0.15	12	4989999408799	194-9364	9.000	1パック 20個入り
φ3	63	0.4	3	0.11	12	4989999408805	194-9370	9.000	1パック 20個入り
φ3	84	0.4	4	0.09	12	4989999408812	194-9376	9.000	1パック 20個入り
φ3	104	0.4	5	0.07	12	4989999408829	194-9382	9.000	1パック 20個入り
φ3	36	0.5	2	0.36	12	4989999408836	194-9388	9.000	1パック 20個入り
φ3	52	0.5	3	0.26	12	4989999308082	183-2638	9.000	1パック 20個入り
φ3	69	0.5	4	0.2	12	4989999408843	194-9394	11.000	1パック 20個入り
φ3	86	0.5	5	0.17	12	4989999408850	194-9400	9.000	1パック 20個入り
φ4	56	0.4	2	0.12	16	4989999408867	194-9406	9.000	1パック 20個入り
φ4	82	0.4	3	0.08	16	4989999408874	194-9412	9.000	1パック 20個入り
φ4	108	0.4	4	0.07	16	4989999408881	194-9418	10.000	1パック 20個入り
φ4	135	0.4	5	0.05	16	4989999408898	194-9424	10.000	1パック 20個入り
φ4	44	0.5	2	0.28	16	4989999408904	194-9430	10.000	1パック 20個入り
φ4	64	0.5	3	0.2	16	4989999408911	194-9436	10.000	1パック 20個入り
φ4	84	0.5	4	0.16	16	4989999408928	194-9442	10.000	1パック 20個入り
φ4	105	0.5	5	0.13	16	4989999408935	194-9450	18.000	1パック 20個入り
φ4	37	0.6	2	0.57	16	4989999408942	194-9456	10.000	1パック 20個入り
φ4	55	0.6	3	0.41	16	4989999308136	183-2639	11.000	1パック 20個入り
φ4	72	0.6	4	0.32	16	4989999424294	194-9462	20.000	1パック 20個入り
φ4	89	0.6	5	0.26	16	4989999308143	183-2640	13.000	1パック 20個入り
φ5	53	0.5	2	0.23	20	4989999424300	194-9468	10.000	1パック 20個入り
φ5	78	0.5	3	0.16	20	4989999424317	194-9474	10.000	1パック 20個入り
φ5	103	0.5	4	0.13	20	4989999424355	194-9480	16.000	1パック 20個入り
φ5	128	0.5	5	0.1	20	4989999308242	183-2641	13.000	1パック 20個入り
φ5	45	0.6	2	0.47	20	4989999424362	194-9486	10.000	1パック 20個入り
φ5	66	0.6	3	0.34	20	4989999424379	194-9492	26.000	1パック 20個入り
φ5	88	0.6	4	0.26	20	4989999308235	183-2642	13.000	1パック 20個入り
φ5	109	0.6	5	0.21	20	4989999308259	183-2643	15.000	1パック 20個入り
φ5	33	0.8	2	1.44	20	4989999308228	183-2644	15.000	1パック 20個入り
φ5	49	0.8	3	1.03	20	4989999408959	194-9498	15.000	1パック 20個入り
φ5	65	0.8	4	0.8	20	4989999408966	194-9504	30.000	1パック 20個入り
φ5	80	0.8	5	0.65	20	4989999308266	183-2645	19.000	1パック 20個入り
φ6	53	0.6	2	0.4	24	4989999408973	194-9510	10.000	1パック 10個入り
φ6	78	0.6	3	0.28	24	4989999408980	194-9516	10.000	1パック 10個入り
φ6	103	0.6	4	0.22	24	4989999408997	194-9522	15.000	1パック 10個入り
φ6	128	0.6	5	0.18	24	4989999308365	183-2646	11.000	1パック 10個入り
φ6	39	0.8	2	1.23	24	4989999409000	194-9528	11.000	1パック 10個入り
φ6	57	0.8	3	0.87	24	4989999409017	194-9534	15.000	1パック 10個入り
φ6	76	0.8	4	0.68	24	4989999409024	194-9540	25.000	1パック 10個入り
φ6	94	0.8	5	0.56	24	4989999409031	194-9547	35.000	1パック 10個入り
φ6	32	1	2	2.91	24	4989999308358	183-2647	14.000	1パック 10個入り
φ6	47	1	3	2.08	24	4989999409048	194-9553	25.000	1パック 10個入り
φ6	62	1	4	1.62	24	4989999409055	194-9559	40.000	1パック 10個入り
φ6	78	1	5	1.32	24	4989999308372	183-2648	18.000	1パック 10個入り
φ7	51	0.7	2	0.63	28	4989999308464	183-2649	11.000	1パック 10個入り
φ7	74	0.7	3	0.45	28	4989999409062	194-9565	15.000	1パック 10個入り
φ7	98	0.7	4	0.35	28	4989999308488	183-2650	12.000	1パック 10個入り
φ7	122	0.7	5	0.29	28	4989999409079	194-9571	30.000	1パック 10個入り
φ7	40	0.9	2	1.69	28	4989999409086	194-9577	15.000	1パック 10個入り
φ7	59	0.9	3	1.21	28	4989999409093	194-9583	25.000	1パック 10個入り
φ7	78	0.9	4	0.94	28	4989999409109	194-9589	35.000	1パック 10個入り
φ7	97	0.9	5	0.77	28	4989999308495	183-2651	17.000	1パック 10個入り
φ7	30	1.2	2	5.17	28	4989999308471	183-2652	18.000	1パック 10個入り
φ7	44	1.2	3	3.69	28	4989999409116	194-9595	40.000	1パック 10個入り
φ7	58	1.2	4	2.86	28	4989999409123	194-9601	65.000	1パック 10個入り
φ7	72	1.2	5	2.34	28	4989999308501	183-2653	25.000	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目
2,735円 ( 3,009円 )	1日目

基本情報

基本情報

【特長】
・円筒形に巻かれたばねを、コイル中心線に対してねじる方向に使用するばねです
・アーム角度を閉じる方向で使用される場合は、コイル径が減少するためばねの支持棒の径は、最大負荷時コイル内径の約90％が理想的です
・クリップなど挟んで戻す力を必要とするばねです
【材質】
・ステンレス（SUS304-WPB）

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

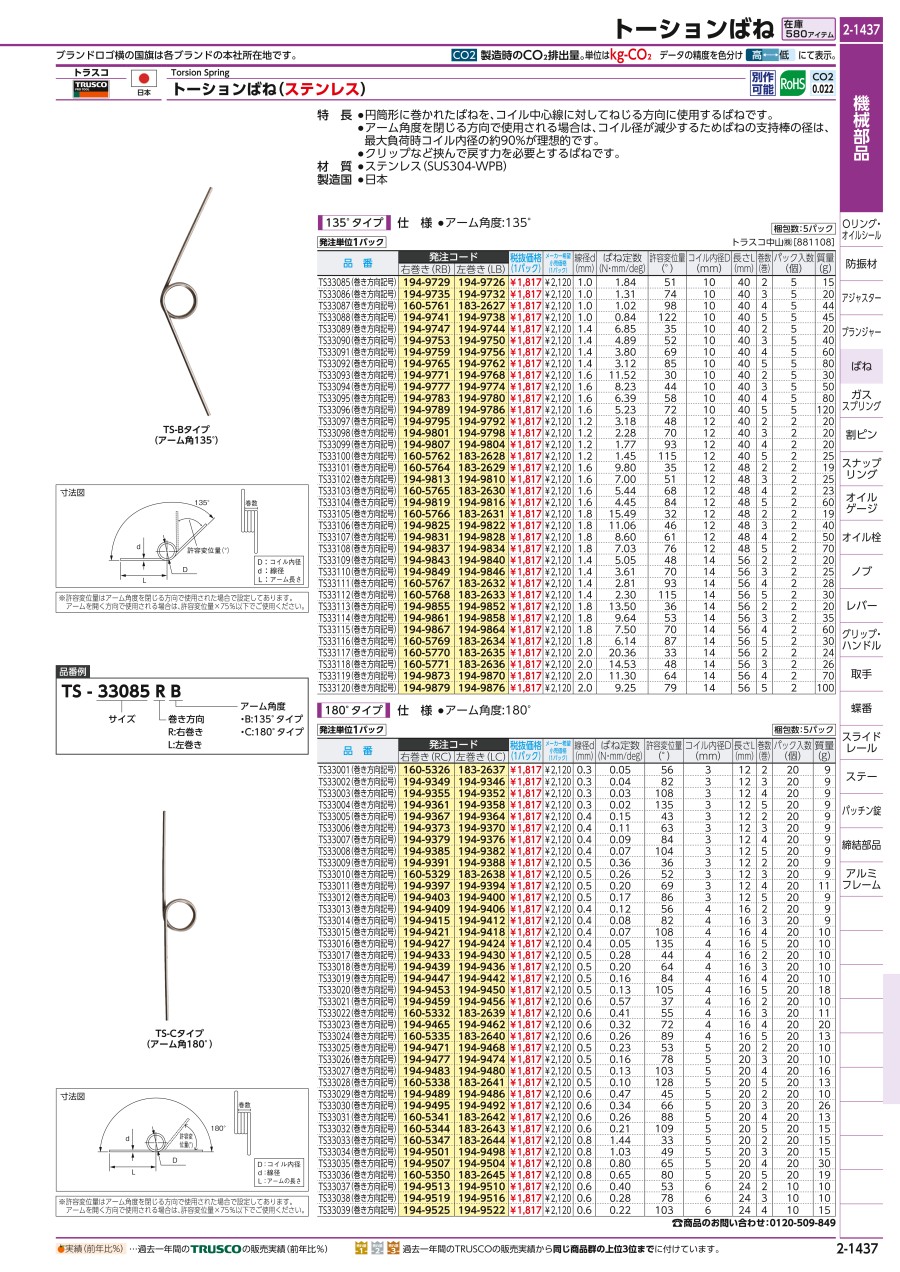

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
