トーションばね角度90 右巻き【2～20個入り】

カタログ |

通常単価(税別): 1,670円

税込単価: 1,837円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

トラスコ中山

通常出荷日：1 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

トラスコ中山

通常出荷日：1 日目

【特長】・円筒形に巻かれたばねを、コイル中心線に対してねじる方向に使用するばね...

自由角度 θ
90°コイル右巻
材質
ステンレス（SUS304-WPB)
巻き方向
右巻き（RA）

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が89型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

許容変位量

(deg)

線径 d

(φ)

ばね定数 k

(N・mm/deg)

アームの長さL

(mm)

JANコード

トラスココード

質量(g)

最小発注数量

82	0.3	0.04	12	4989999385540	194-9347	9.000	1パック 20個入り
108	0.3	0.03	12	4989999385557	194-9353	9.000	1パック 20個入り
135	0.3	0.02	12	4989999385564	194-9359	9.000	1パック 20個入り
43	0.4	0.15	12	4989999386141	194-9365	9.000	1パック 20個入り
63	0.4	0.11	12	4989999386158	194-9371	9.000	1パック 20個入り
84	0.4	0.09	12	4989999386165	194-9377	9.000	1パック 20個入り
104	0.4	0.07	12	4989999386172	194-9383	9.000	1パック 20個入り
36	0.5	0.36	12	4989999386189	194-9389	9.000	1パック 20個入り
69	0.5	0.2	12	4989999386196	194-9395	11.000	1パック 20個入り
86	0.5	0.17	12	4989999386202	194-9401	9.000	1パック 20個入り
56	0.4	0.12	16	4989999386219	194-9407	9.000	1パック 20個入り
82	0.4	0.08	16	4989999386226	194-9413	9.000	1パック 20個入り
108	0.4	0.07	16	4989999386233	194-9419	10.000	1パック 20個入り
135	0.4	0.05	16	4989999386240	194-9425	10.000	1パック 20個入り
44	0.5	0.28	16	4989999386257	194-9431	10.000	1パック 20個入り
64	0.5	0.2	16	4989999386264	194-9437	10.000	1パック 20個入り
84	0.5	0.16	16	4989999386271	194-9443	10.000	1パック 20個入り
105	0.5	0.13	16	4989999386288	194-9451	18.000	1パック 20個入り
37	0.6	0.57	16	4989999400717	194-9457	10.000	1パック 20個入り
72	0.6	0.32	16	4989999400724	194-9463	20.000	1パック 20個入り
53	0.5	0.23	20	4989999400731	194-9469	10.000	1パック 20個入り
78	0.5	0.16	20	4989999400748	194-9475	10.000	1パック 20個入り
103	0.5	0.13	20	4989999400755	194-9481	16.000	1パック 20個入り
45	0.6	0.47	20	4989999400779	194-9487	10.000	1パック 20個入り
66	0.6	0.34	20	4989999400786	194-9493	20.000	1パック 20個入り
49	0.8	1.03	20	4989999400793	194-9499	15.000	1パック 20個入り
65	0.8	0.8	20	4989999400809	194-9505	30.000	1パック 20個入り
53	0.6	0.4	24	4989999400816	194-9511	10.000	1パック 10個入り
78	0.6	0.28	24	4989999400823	194-9517	10.000	1パック 10個入り
103	0.6	0.22	24	4989999400830	194-9523	15.000	1パック 10個入り
39	0.8	1.23	24	4989999400847	194-9529	11.000	1パック 10個入り
57	0.8	0.87	24	4989999400854	194-9535	15.000	1パック 10個入り
76	0.8	0.68	24	4989999400861	194-9541	25.000	1パック 10個入り
94	0.8	0.56	24	4989999400939	194-9548	35.000	1パック 10個入り
47	1	2.08	24	4989999400946	194-9554	25.000	1パック 10個入り
62	1	1.62	24	4989999400984	194-9560	40.000	1パック 10個入り
74	0.7	0.45	28	4989999400991	194-9566	15.000	1パック 10個入り
122	0.7	0.29	28	4989999401004	194-9572	30.000	1パック 10個入り
40	0.9	1.69	28	4989999401011	194-9578	15.000	1パック 10個入り
59	0.9	1.21	28	4989999401028	194-9584	25.000	1パック 10個入り
78	0.9	0.94	28	4989999401035	194-9590	35.000	1パック 10個入り
44	1.2	3.69	28	4989999401042	194-9596	40.000	1パック 10個入り
58	1.2	2.86	28	4989999401059	194-9602	65.000	1パック 10個入り
51	0.8	0.94	32	4989999401066	194-9608	15.000	1パック 10個入り
74	0.8	0.67	32	4989999401073	194-9614	20.000	1パック 10個入り
98	0.8	0.52	32	4989999401080	194-9620	30.000	1パック 10個入り
122	0.8	0.43	32	4989999401097	194-9626	45.000	1パック 10個入り
45	0.9	1.49	32	4989999401103	194-9632	15.000	1パック 10個入り
67	0.9	1.07	32	4989999401110	194-9638	30.000	1パック 10個入り
88	0.9	0.83	32	4989999401127	194-9644	40.000	1パック 10個入り
110	0.9	0.68	32	4989999401134	194-9650	60.000	1パック 10個入り
33	1.2	4.59	32	4989999401141	194-9656	30.000	1パック 10個入り
49	1.2	3.28	32	4989999401158	194-9662	50.000	1パック 10個入り
80	1.2	2.09	32	4989999401165	194-9668	100.000	1パック 10個入り
51	0.9	1.34	36	4989999401172	194-9674	10.000	1パック 5個入り
74	0.9	0.96	36	4989999401189	194-9680	15.000	1パック 5個入り
98	0.9	0.75	36	4989999401196	194-9686	25.000	1パック 5個入り
37	1.2	4.13	36	4989999401257	194-9692	15.000	1パック 5個入り
54	1.2	2.95	36	4989999401264	194-9698	10.000	1パック 5個入り
72	1.2	2.29	36	4989999401271	194-9704	40.000	1パック 5個入り

通常単価(税別) (税込単価)	通常出荷日

1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目
1,670円 ( 1,837円 )	1日目

基本情報

基本情報

【特長】
・円筒形に巻かれたばねを、コイル中心線に対してねじる方向に使用するばねです
・アーム角度を閉じる方向で使用される場合は、コイル径が減少するためばねの支持棒の径は、最大負荷時コイル内径の約90％が理想的です
・クリップなど挟んで戻す力を必要とするばねです
【材質】
・ステンレス（SUS304-WPB）

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

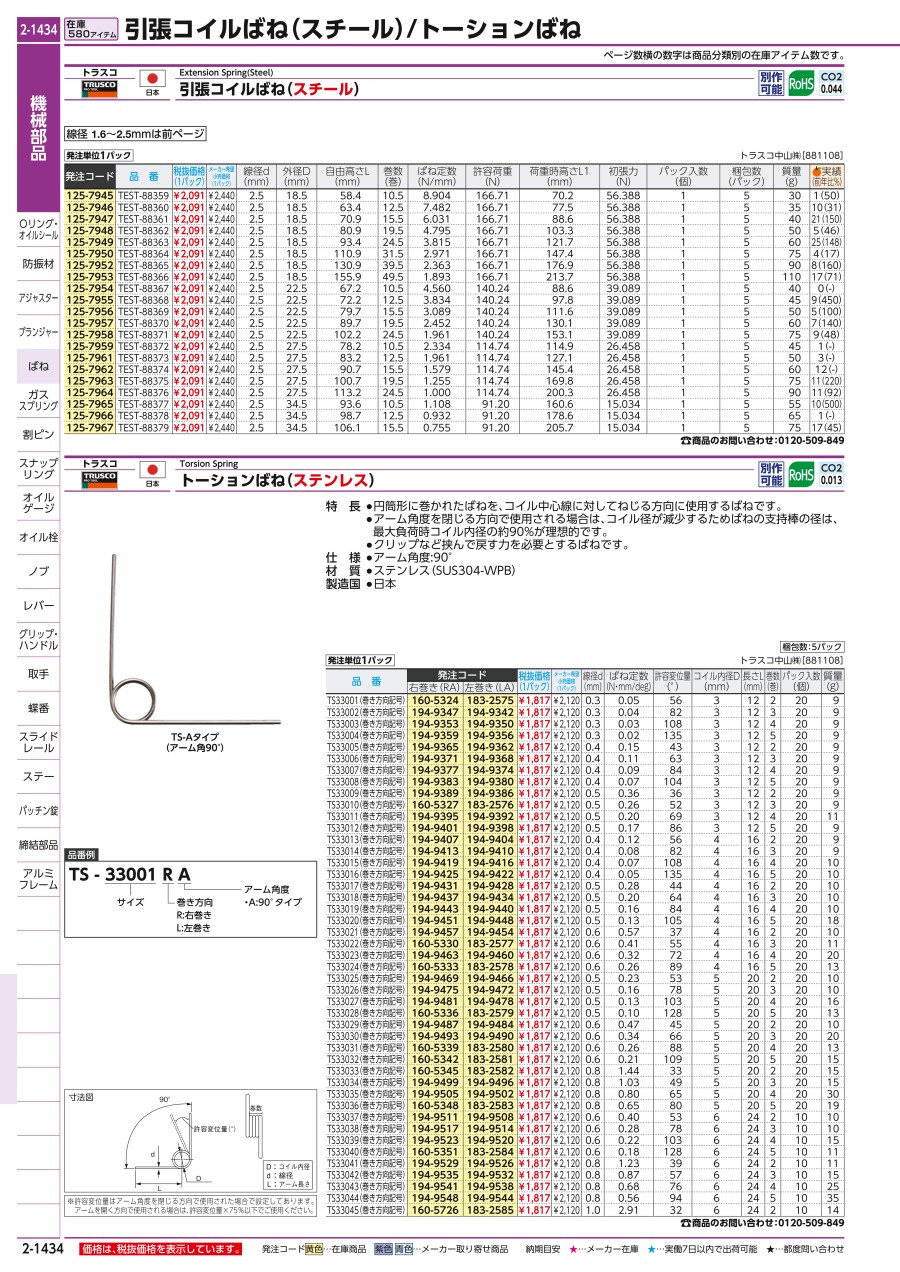

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

トーションばね角度90 右巻きのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品トーションばね角度90 右巻き	トーションばね角度180 右巻き	トーションばね角度90 左巻き	トーションばね角度180 左巻き	トーションばね角度135 左/右巻き	トーションばね
メーカー	トラスコ中山	トラスコ中山	トラスコ中山	トラスコ中山	トラスコ中山	アキュレイト
通常価格	1,670円	1,670円	1,670円	1,670円	1,670円	72円 -
通常出荷日	1日目	1日目	1日目	1日目	1日目	在庫品1日目〜
自由角度 θ	90°コイル右巻	180°コイル右巻	90°コイル左巻	180°コイル左巻	-	-
材質	ステンレス（SUS304-WPB)	ステンレス（SUS304-WPB)	ステンレス（SUS304-WPB)	ステンレス（SUS304-WPB)	ステンレス（SUS304-WPB)	SUS304WPB
巻き方向	右巻き（RA）	右巻き（RC）	左巻き（LA）	左巻き（LC）	-	-
