ダイジェット

SKSエクストリーム05タイプ EXSKS-05形モジュラーヘッド

カタログ |

通常単価(税別): 24,342円～49,756円

税込単価: 26,776円～54,732円

通常出荷日：1日目～3日目

【特長】・小径多刃で高送り加工が可能・ステンレス鋼の高送り加工においても摩耗量が少なく長寿命を実現！

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
カッタ本体には、チップは付属しておりません。

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

両面インサートで極限高送り加工を

（Features 1）

インサートは両面使用可能な6コーナ仕様で経済的。

（Features 2）

インサート拘束面はダブテイル構造を採用。
インサートをねじ1本で強固に固定でき、切削抵抗によるインサート動きを抑制、安定した長寿命を実現。

性能・試験情報

工具寿命

被削材 : SUS420J2

工具径 : φ25 _{（MEX-3025-05-M12）}
インサート材種 : JC8118
WNMU050320ZER
切削条件 :
Vc=120m/min
fz=1.5mm/t
ap=0.8mm
ae=14mm
DOWN CUT、エアブロー
1枚刃にて加工

ステンレス鋼の高送リ
加工においても
摩耗量が少なく
長寿命を実現!

切屑処理性能

外形図

クーラント穴付き

寸法についてはデジタルカタログを参照ください。

推奨切削条件

推奨切削条件表

被削材	インサート材種	工具径（mm）
		20/21					25/26/28
		刃数 2N					刃数 3N
		ℓ （mm）	a_p （mm）	a_e （mm）	n （min^-1）	V_f (mm/min）	ℓ （mm）	a_p （mm）	a_e （mm）	n （min^-1）	V_f (mm/min）
炭素鋼（S50C, S55C）硬さ250HB以下	JC8050 （JC8118）	～60	0.8	～9	3,180	7,630	～75	0.8	～14	2,550	9,180
		100	0.7	～9	3,180	7,000	125	0.7	～14	2,550	8,420
		140	0.5	～9	2,860	5,720	175	0.5	～14	2,290	6,870
工具鋼（SKD61, SKD11）硬さ255HB以下	JC8050 （JC8118）	～60	0.8	～9	2,860	6,860	～75	0.8	～14	2,290	8,240
		100	0.7	～9	2,860	6,290	125	0.7	～14	2,290	7,560
		140	0.5	～9	2,550	5,100	175	0.5	～14	2,040	6,120
プリハードン鋼（HPM7, PX5, P20）硬さ30～36HRC	JC8118 （JC8118）	～60	0.8	～9	2,860	6,860	～75	0.8	～14	2,290	8,240
		100	0.7	～9	2,860	6,290	125	0.7	～14	2,290	7,560
		140	0.5	～9	2,550	5,100	175	0.5	～14	2,040	6,120
プリハードン鋼（NAK80, HPM1, P21）硬さ38～43HRC	JC8118 （JC8118）	～60	0.6	～9	2,070	4,140	～75	0.6	～14	1,660	4,980
		100	0.6	～9	2,070	3,310	125	0.6	～14	1,660	3,980
		140	0.5	～9	1,750	2,800	175	0.5	～14	1,400	3,360
焼入れ鋼（SKD61, DAC, DHA）硬さ42～52HRC	JC8118	～60	0.6	～9	1,590	2,540	～75	0.6	～14	1,270	3,050
		100	0.6	～9	1,590	2,540	125	0.6	～14	1,270	3,050
		140	0.5	～9	1,430	1,720	175	0.5	～14	1,150	2,070
ねずみ鋳鉄（FC250）硬さ160～260HB	JC8118 （JC8050）	～60	1	～9	3,180	8,900	～75	1	～14	2,550	10,710
		100	0.8	～9	3,180	7,630	125	0.8	～14	2,550	9,180
		140	0.6	～9	2,860	5,720	175	0.6	～14	2,290	6,870
ダクタイル鋳鉄（FCD700）硬さ170～300HB	JC8118 （JC8050）	～60	1	～9	2,860	6,860	～75	1	～14	2,290	8,240
		100	0.8	～9	2,860	6,290	125	0.8	～14	2,290	7,560
		140	0.6	～9	2,550	5,100	175	0.6	～14	2,040	6,120
オーステナイト系ステンレス鋼（SUS304, 316, 317） 17Cr系	JC8050	～60	0.6	～9	2,390	4,780	～75	0.6	～14	1,910	5,730
		100	0.5	～9	2,390	4,300	125	0.5	～14	1,910	5,160
		140	0.5	～9	2,070	3,310	175	0.5	～14	1,660	3,980
マルテンサイト系ステンレス鋼（SUS403, 420J2, 430） 13Cr系	JC8118 （JC8050）	～60	0.8	～9	2,710	6,500	～75	0.8	～14	2,160	7,780
		100	0.7	～9	2,710	6,500	125	0.7	～14	2,160	7,780
		140	0.5	～9	2,390	4,780	175	0.5	～14	1,910	5,730

被削材	インサート材種	工具径（mm）
		30/32/33/35					40
		刃数 4N					刃数 5N
		ℓ （mm）	a_p （mm）	a_e （mm）	n （min^-1）	V_f (mm/min）	ℓ （mm）	a_p （mm）	a_e （mm）	n （min^-1）	V_f (mm/min）
炭素鋼（S50C, S55C）硬さ250HB以下	JC8050 （JC8118）	～90	0.8	～20	1,990	9,550	～120	0.8	～28	1,430	8,580
		150	0.7	～20	1,990	8,760	200	0.7	～28	1,430	7,870
		210	0.5	～20	1,790	7,160	280	0.5	～28	1,270	6,350
工具鋼（SKD61, SKD11）硬さ255HB以下	JC8050 （JC8118）	～90	0.8	～20	1,790	8,590	～120	0.8	～28	1,270	7,620
		150	0.7	～20	1,790	7,880	200	0.7	～28	1,270	6,990
		210	0.5	～20	1,590	6,360	280	0.5	～28	1,110	5,550
プリハードン鋼（HPM7, PX5, P20）硬さ30～36HRC	JC8118 （JC8118）	～90	0.8	～20	1,790	8,590	～120	0.8	～28	1,270	7,620
		150	0.7	～20	1,790	7,880	200	0.7	～28	1,270	6,990
		210	0.5	～20	1,590	6,360	280	0.5	～28	1,110	5,550
プリハードン鋼（NAK80, HPM1, P21）硬さ38～43HRC	JC8118 （JC8118）	～90	0.6	～20	1,290	5,160	～120	0.6	～28	880	4,400
		150	0.6	～20	1,290	4,130	200	0.6	～28	880	3,520
		210	0.5	～20	1,090	3,490	280	0.5	～28	720	2,880
焼入れ鋼（SKD61, DAC, DHA）硬さ42～52HRC	JC8118	～90	0.6	～20	990	3,170	～120	0.6	～28	720	2,880
		150	0.6	～20	990	3,170	200	0.6	～28	720	2,880
		210	0.5	～20	900	2,160	280	0.5	～28	560	1,680
ねずみ鋳鉄（FC250）硬さ160～260HB	JC8118 （JC8050）	～90	1	～20	1,990	11,140	～120	1	～28	1,430	10,010
		150	0.8	～20	1,990	9,550	200	0.8	～28	1,430	8,580
		210	0.6	～20	1,790	7,160	280	0.6	～28	1,270	6,350
ダクタイル鋳鉄（FCD700）硬さ170～300HB	JC8118 （JC8050）	～90	1	～20	1,790	8,590	～120	1	～28	1,270	7,620
		150	0.8	～20	1,790	7,880	200	0.8	～28	1,270	6,990
		210	0.6	～20	1,590	6,360	280	0.6	～28	1,110	5,550
オーステナイト系ステンレス鋼（SUS304, 316, 317） 17Cr系	JC8050	～90	0.6	～20	1,490	5,960	～120	0.6	～28	1,030	5,150
		150	0.5	～20	1,490	5,360	200	0.5	～28	1,030	4,640
		210	0.5	～20	1,290	4,130	280	0.5	～28	880	3,520
マルテンサイト系ステンレス鋼（SUS403, 420J2, 430） 13Cr系	JC8118 （JC8050）	～90	0.8	～20	1,690	8,110	～120	0.8	～28	1,190	7,140
		150	0.7	～20	1,690	8,110	200	0.7	～28	1,190	7,140
		210	0.5	～20	1,490	5,960	280	0.5	～28	1,030	5,150

ℓ : 突出し長さ a_p : 軸方向の切込み深さ a_e : 半径方向の切込み深さ n : 工具回転速度 V_f : 送り速度

切削条件時の注意

使用上の注意事項
*1.上記の切削条件は、機械剛性およびワーク剛性に応じて調整ください。
*2.びびりが発生した場合は、切込み深さを上記数値よりも浅くしてください。あるいは回転速度を下げて使用ください。
ただし、1刃当りの送り量は変えないでください。
*3.機械動力不足の場合は、まず切込み深さを浅くしてください。次にnおよびV_fを下げて使用ください。
*4.エアーブローにより切りくず除去処理を行ってください。特に、立形MCでのキャビティ加工では切りくず処理に注意ください。

適用被削材

インサート材種適用領域

インサートは耐欠損性や耐熱衝撃性に優れた＜JC7560>、プリハードン鋼や50HRC以下の高硬度材・鋳鉄加工において長寿命を実現する
＜JC8118＞および、耐欠損性に優れた母材と耐摩耗性の高い被膜を組み合わせた汎用性の高い材種＜JC8050>をラインナップ。

選定サポート情報

インサート比較

EXSKS-05タイプ

WNMU050320ZER-PM

材種 : JC8050
JC8118

一般鋼から焼入れ鋼（50HRC以下）に最適

P/G コーナ R	削り残し量	食い込み量
R2	0.59	0
R2.5	0.5	0
R3	0.41	0,13

EXSKS-07タイプ

WNMU070620ZER-PM

材種 : JC8050
JC8118

一般鋼から焼入れ鋼（50HRC以下）に最適

P/G コーナ R	削り残し量	食い込み量
R3	0.80	0
R3.5	0.73	0.06
R4	0.66	0.21

EXSKS-09タイプ

WNMU090720ZER-PM

材種 : JC8050
JC8118
JC7560

MaxAp=3mm

ap=1.4mm以上の平面加工及びポケット加工等の形状加工に最適です。

WNMU090828ZER-PL

材種 : JC8050
JC8118

ap=0.6mm～ap=1.2mmのポケット加工等の形状加工に最適です。
直線及びRの複合切れ刃形状で隅部加工時の切削抵抗の変動を軽減し、安定加工の実現と長寿命化を実現します。

P/G コーナ R	削り残し量	食い込み量
R3	1.41	0
R3.5	1.3	0
R4	1.19	0.025

ラインナップのご紹介

EXSKS-05タイプ

φ20～63

小径多刃で
高送り加工が可能

シャンクタイプ

モジュラーヘッドタイプ

EXSKS-07タイプ

φ32～100

切れ味と強度を両立。
バランスのとれた
高送り加工が可能。

シャンクタイプ

モジュラーヘッドタイプ

EXSKS-09タイプ

φ50～160

大径サイズをラインナップ。
分厚い高剛性インサートで
高切込み高送り加工が可能。

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

(mm)

最小発注数量

20	30	2	M10	1個
21	30	2	M10	1個
25	35	2	M12	1個
25	35	3	M12	1個
26	35	3	M12	1個
28	28	3	M12	1個
32	43	3	M16	1個
30	43	4	M16	1個
32	43	4	M16	1個
33	43	4	M16	1個
35	43	4	M16	1個
40	43	5	M16	1個

通常単価(税別) (税込単価)	通常出荷日

24,342円 ( 26,776円 )	1日目
24,342円 ( 26,776円 )	2日目
27,528円 ( 30,281円 )	1日目
30,672円 ( 33,739円 )	1日目
30,672円 ( 33,739円 )	2日目
30,672円 ( 33,739円 )	3日目
34,516円 ( 37,968円 )	1日目
38,359円 ( 42,195円 )	3日目
38,359円 ( 42,195円 )	1日目
38,359円 ( 42,195円 )	2日目
41,182円 ( 45,300円 )	1日目
49,756円 ( 54,732円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・小径多刃で高送り加工が可能
・ステンレス鋼の高送り加工においても摩耗量が少なく長寿命を実現！

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
カッタ本体には、チップは付属しておりません。

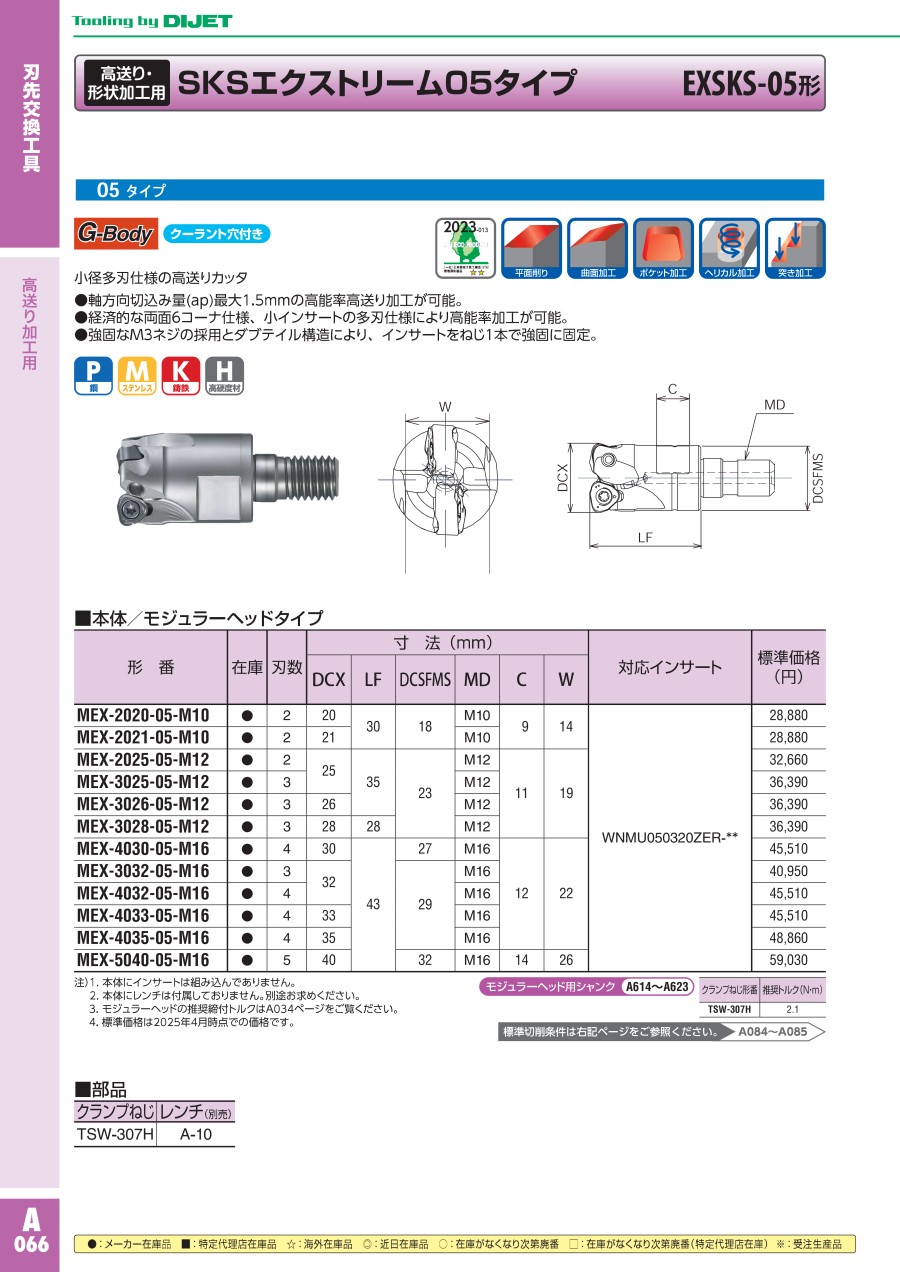

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
