ダイジェット

ショルダーエクストリーム EXSAP-11形シャンクタイプフライス

カタログ |

通常単価(税別): 22,396円～53,548円

税込単価: 24,636円～58,903円

通常出荷日：1日目～3日目

高能率・高精度な肩削り加工が可能な肩削りカッタとなっています。

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
カッタ本体には、チップは付属しておりません。

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

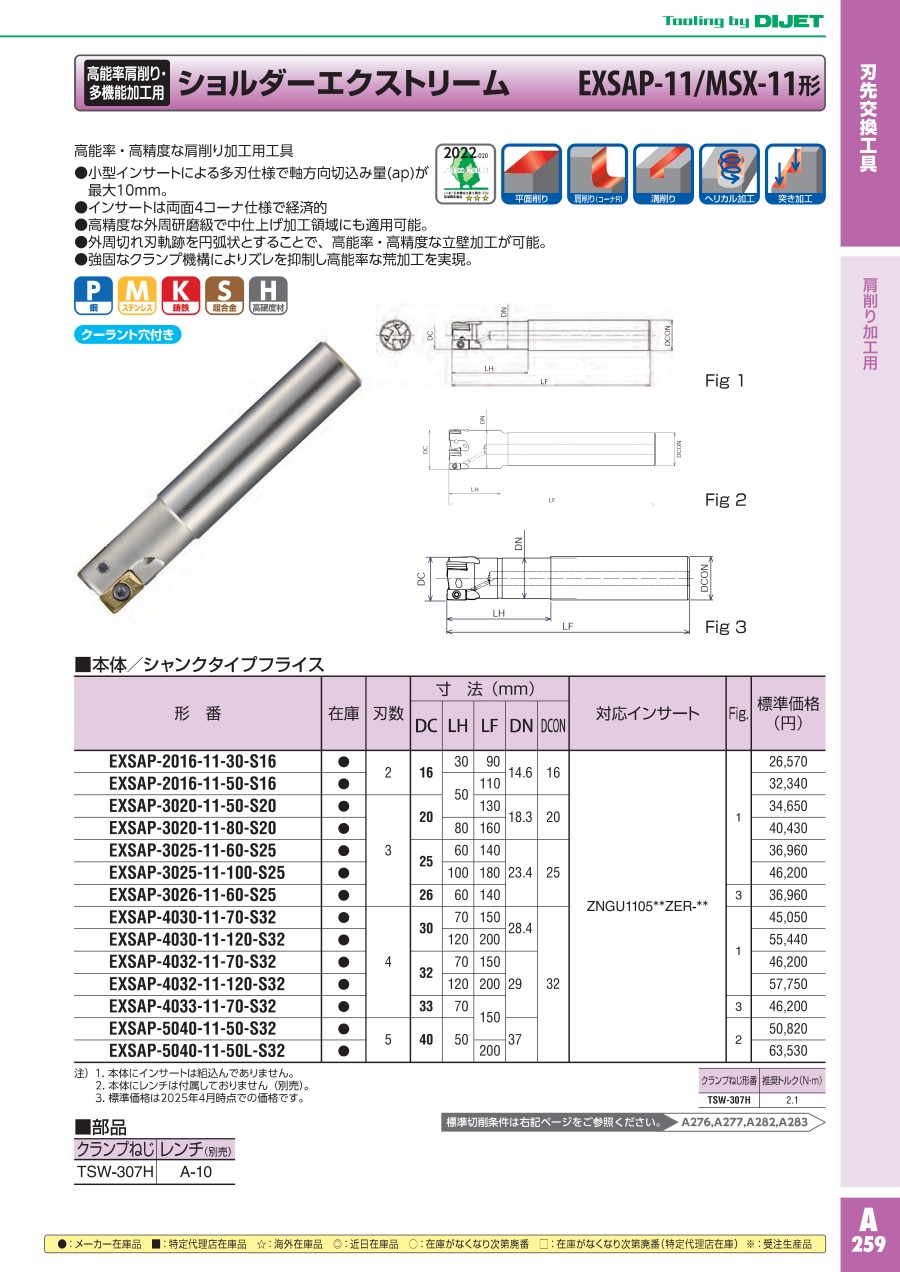

カタログ

商品情報

製品特長・仕様

高能率・高精度な肩削り加工が可能 SHOULDER EXTREME EXSAP/MSX形

■特長

ボアタイプ

モジュラーヘッドタイプ

シャンクタイプ

豊富なラインナップ
平面削り・溝削り・プランジ加工など
幅広い用途で使用可能

強固なクランプ機構

ズレを抑制し高能率な荒加工を実現

低抵抗三次元ブレーカ

性能・試験情報

■切削性能

■EXSAP-11タイプ

切削抵抗

被削材：Ti-6Al-4V

工具径：φ16mm
切削条件：
Vc=60m/min, fz=0.1mm/t
ap=5mm, ae=1mm

1Nにて加工
DOWN CUT、エアブロー

工具寿命（荒加工）

被削材：NAK80

工具径：φ50mm
切削条件：
Vc=120m/min, fz=0.15mm/t
ap=2mm, ae=35mm

1Nにて加工
DOWN CUT、エアブロー

初期摩耗量も少なく、
切削抵抗も低いため、
安定した加工を実現。

DIJET（PMブレーカ）

ショルダーエクストリーム EXSAP-11形シャンクタイプフライス工具寿命（荒加工）-2

Ra=0.24μm

Rz=1.41μm

PMブレーカでは、擦れを抑制。
表面粗さRa,Rz共に優れた加工面を示す。

外形図

※寸法についてはデジタルカタログを参照ください。

推奨切削条件

推奨切削条件表

■標準切削条件（肩削り）

■シャンクタイプフライス

被削材	インサート材種	工具径（mm）
		16					20					25
		刃数 2N					刃数 3N					刃数 3N
		ℓ （mm）	a_p （mm）	a_p×a_e （mm²）	n （min^-1）	V_f （mm/min）	ℓ （mm）	a_p （mm）	a_p×a_e （mm²）	n （min^-1）	V_f （mm/min）	ℓ （mm）	a_p （mm）	a_p×a_e （mm²）	n （min^-1）	V_f （mm/min）
炭素鋼（S50C, S55C）硬さ250HB以下	JC8050 （JC8118）	～30	～5	～4	3,580	1,000	～50	～5	～5	2,860	1,370	～70	～6	～7.2	2,290	1,100
炭素鋼（S50C, S55C）硬さ250HB以下	JC8050 （JC8118）	70	～3	～1.2	3,180	760	～120	～3	～1.5	2,550	1,070	120	～4	～2.2	2,040	860
鋳鋼（GM190, ICD5）硬さ285HB以下	JC8050 （JC8118）	～30	～5	～4	3,580	1,000	～50	～5	～5	2,860	1,370	～70	～6	～7.2	2,290	1,100
鋳鋼（GM190, ICD5）硬さ285HB以下	JC8050 （JC8118）	70	～3	～1.2	3,180	760	120	～3	～1.5	2,550	1,070	120	～4	～2.2	2,040	860
工具鋼（SKD61, SKD11）硬さ255HB以下	JC8050 （JC8118）	～30	～5	～4	3,580	1,000	～50	～5	～5	2,860	1,370	～70	～6	～7.2	2,290	1,100
工具鋼（SKD61, SKD11）硬さ255HB以下	JC8050 （JC8118）	70	～3	～1.2	3,180	760	～120	～3	～1.5	2,550	1,070	120	～4	～2.2	2,040	860
プリハードン鋼（HPM7, PX5, P20）硬さ30～36HRC	JC8118 （JC8050）	～30	～5	～4	2,590	620	～50	～5	～5	2,070	870	～70	～6	～7.2	1,660	700
プリハードン鋼（HPM7, PX5, P20）硬さ30～36HRC	JC8118 （JC8050）	70	～3	～1.2	2,390	480	120	～3	～1.5	1,910	690	120	～4	～2.2	1,530	550
プリハードン鋼（NAK80, HPM1, P21）硬さ38～43HRC	JC8118 （JC8050）	～30	～5	～3.4	2,390	570	～50	～5	～4	1,910	800	～70	～6	～6	1,530	640
プリハードン鋼（NAK80, HPM1, P21）硬さ38～43HRC	JC8118 （JC8050）	70	～3	～1	2,090	420	～120	～3	～1.2	1,670	600	120	～4	～1.8	1,340	480
焼入れ鋼（SKD61, DAC, DHA）硬さ42～52HRC	JC8118	～30	～3	～1.6	1,990	320	～50	～3.5	～2	1,590	480	～70	～4	～3.2	1,270	380
焼入れ鋼（SKD61, DAC, DHA）硬さ42～52HRC	JC8118	70	～2	～0.6	1,790	250	120	～2.5	～0.6	1,430	390	120	～3	～1	1,150	310
ねずみ鋳鉄（FC250）硬さ160～260HB	JC8118 （JC8050）	～30	～5	～5	3,980	1,110	～50	～5	～6	3,180	1,530	～70	～6	～9.8	2,550	1,220
ねずみ鋳鉄（FC250）硬さ160～260HB	JC8118 （JC8050）	70	～3	～1.5	3,580	860	～120	～3	～1.8	2,860	1,200	120	～4	～3	2,290	960
ダクタイル鋳鉄（FCD700）硬さ170～300HB	JC8118 （JC8050）	～30	～5	～5	3,580	1,000	～50	～5	～6	2,860	1,370	～70	～6	～9.8	2,290	1,100
ダクタイル鋳鉄（FCD700）硬さ170～300HB	JC8118 （JC8050）	70	～3	～1.5	3,180	760	120	～3	～1.8	2,550	1,070	120	～4	～3	2,040	860
オーステナイト系ステンレス鋼（SUS304, 316, 317）17Cr系	JC8050 （JC7550）	～30	～5	～4	2,390	570	～50	～5	～5	1,910	800	～70	～6	～7.2	1,530	640
オーステナイト系ステンレス鋼（SUS304, 316, 317）17Cr系	JC8050 （JC7550）	70	～3	～1.2	2,190	440	～120	～3	～1.5	1,750	630	120	～4	～2.2	1,400	500
マルテンサイト系ステンレス鋼（SUS403, 420J2, 430）13Cr系	JC8050 （JC7550）	～30	～5	～3.2	2,790	670	～50	～5	～5	2,230	940	～70	～6	～7.2	1,780	750
マルテンサイト系ステンレス鋼（SUS403, 420J2, 430）13Cr系	JC8050 （JC7550）	70	～3	～1	2,390	480	120	～3	～1.5	1,910	690	120	～4	～2.2	1,530	550
チタン合金（Ti-6Al-4V）硬さ35～43HRC	DS150 （JC7550）（DS118）	～30	～5	～3.2	1,390	330	～50	～5	～4	1,110	430	～70	～6	～6	890	350
チタン合金（Ti-6Al-4V）硬さ35～43HRC	DS150 （JC7550）（DS118）	70	～3	～1	1,190	260	～120	～3	～1.2	950	340	120	～4	～1.8	760	270
耐熱合金（INCO718）硬さ35～43HRC	DS118 （JC7518）（DS150）	～30	～5	～3.2	600	110	～50	～5	～4	480	140	～70	～6	～6	380	110
耐熱合金（INCO718）硬さ35～43HRC	DS118 （JC7518）（DS150）	70	～3	～1	500	80	120	～3	～1.2	400	110	120	～4	～1.8	320	90

被削材	インサート材種	工具径（mm）
		30/32					40
		刃数 4N					刃数 5N
		ℓ （mm）	a_p （mm）	a_p×a_e （mm²）	n （min^-1）	V_f （mm/min）	ℓ （mm）	a_p （mm）	a_p×a_e （mm²）	n （min^-1）	V_f （mm/min）
炭素鋼（S50C, S55C）硬さ250HB以下	JC8050 （JC8118）	～70	～6	～9.8	1,790	1,150	～70	～7	～14	1,430	1,290
炭素鋼（S50C, S55C）硬さ250HB以下	JC8050 （JC8118）	120	～4	～3	1,590	890	170	～5	～4.2	1,270	1,020
鋳鋼（GM190, ICD5）硬さ285HB以下	JC8050 （JC8118）	～70	～6	～9.8	1,790	1,150	～70	～7	～14	1,430	1,290
鋳鋼（GM190, ICD5）硬さ285HB以下	JC8050 （JC8118）	120	～4	～3	1,590	890	170	～5	～4.2	1,270	1,020
工具鋼（SKD61, SKD11）硬さ255HB以下	JC8050 （JC8118）	～70	～6	～9.8	1,790	1,150	～70	～7	～14	1,430	1,290
工具鋼（SKD61, SKD11）硬さ255HB以下	JC8050 （JC8118）	120	～4	～3	1,590	890	170	～5	～4.2	1,270	1,020
プリハードン鋼（HPM7, PX5, P20）硬さ30～36HRC	JC8118 （JC8050）	～70	～6	～9.8	1,290	720	～70	～7	～14	1,030	720
プリハードン鋼（HPM7, PX5, P20）硬さ30～36HRC	JC8118 （JC8050）	120	～4	～3	1,190	570	170	～5	～4.2	950	570
プリハードン鋼（NAK80, HPM1, P21）硬さ38～43HRC	JC8118 （JC8050）	～70	～6	～8	1,190	670	～70	～7	～10	950	670
プリハードン鋼（NAK80, HPM1, P21）硬さ38～43HRC	JC8118 （JC8050）	120	～4	～2.4	1,040	500	170	～5	～3	840	500
焼入れ鋼（SKD61, DAC, DHA）硬さ42～52HRC	JC8118	～70	～4	～3.6	990	400	～70	～4.5	～4	800	480
焼入れ鋼（SKD61, DAC, DHA）硬さ42～52HRC	JC8118	120	～3	～1	900	320	170	～3.5	～1.2	720	360
ねずみ鋳鉄（FC250）硬さ160～260HB	JC8118 （JC8050）	～70	～6	～12	1,990	1,270	～70	～7	～16	1,590	1,430
ねずみ鋳鉄（FC250）硬さ160～260HB	JC8118 （JC8050）	120	～4	～3.6	1,790	1,000	170	～5	～4.8	1,430	1,000
ダクタイル鋳鉄（FCD700）硬さ170～300HB	JC8118 （JC8050）	～70	～6	～12	1,790	1,150	～70	～7	～16	1,430	1,140
ダクタイル鋳鉄（FCD700）硬さ170～300HB	JC8118 （JC8050）	120	～4	～3.6	1,590	890	170	～5	～4.8	1,270	890
オーステナイト系ステンレス鋼（SUS304, 316, 317）17Cr系	JC8050 （JC7550）	～70	～6	～9.8	1,190	670	～70	～7	～14	950	670
オーステナイト系ステンレス鋼（SUS304, 316, 317）17Cr系	JC8050 （JC7550）	120	～4	～3	1,090	520	170	～5	～4.2	880	530
マルテンサイト系ステンレス鋼（SUS403, 420J2, 430）13Cr系	JC8050 （JC7550）	～70	～6	～9.8	1,390	780	～70	～7	～14	1,110	780
マルテンサイト系ステンレス鋼（SUS403, 420J2, 430）13Cr系	JC8050 （JC7550）	120	～4	～3	1,190	570	170	～5	～4.2	950	570
チタン合金（Ti-6Al-4V）硬さ35～43HRC	DS150 （JC7550）（DS118）	～70	～6	～8	700	360	～70	～7	～10	560	360
チタン合金（Ti-6Al-4V）硬さ35～43HRC	DS150 （JC7550）（DS118）	120	～4	～2.4	600	290	170	～5	～3	480	290
耐熱合金（INCO718）硬さ35～43HRC	DS118 （JC7518）（DS150）	～70	～6	～8	300	120	～70	～7	～10	240	120
耐熱合金（INCO718）硬さ35～43HRC	DS118 （JC7518）（DS150）	120	～4	～2.4	250	90	170	～5	～3	200	90

■標準切削条件（平面削り）

■シャンクタイプフライス

被削材	インサート材種	工具径（mm）
		16					20					25
		刃数 2N					刃数 3N					刃数 3N
		ℓ （mm）	a_p （mm）	a_e （mm）	n （min^-1）	V_f （mm/min）	ℓ （mm）	a_p （mm）	a_e （mm）	n （min^-1）	V_f （mm/min）	ℓ （mm）	a_p （mm）	a_e （mm）	n （min^-1）	V_f （mm/min）
炭素鋼（S50C, S55C）硬さ250HB以下	JC8050 （JC8118）	～30	～1	～10	2,980	830	～70	～1.2	～12	2,390	1,150	～70	～1.2	～15	1,910	920
炭素鋼（S50C, S55C）硬さ250HB以下	JC8050 （JC8118）	70	～0.5	～10	2,590	570	120	～0.6	～12	2,070	810	120	～0.6	～15	1,660	650
鋳鋼（GM190, ICD5）硬さ285HB以下	JC8050 （JC8118）	～30	～1	～10	2,980	830	～70	～1.2	～12	2,390	1,150	～70	～1.2	～15	1,910	920
鋳鋼（GM190, ICD5）硬さ285HB以下	JC8050 （JC8118）	70	～0.5	～10	2,590	570	120	～0.6	～12	2,070	810	120	～0.6	～15	1,660	650
工具鋼（SKD61, SKD11）硬さ255HB以下	JC8050 （JC8118）	～30	～1	～10	2,980	830	～70	～1.2	～12	2,390	1,150	～70	～1.2	～15	1,910	920
工具鋼（SKD61, SKD11）硬さ255HB以下	JC8050 （JC8118）	70	～0.5	～10	2,590	570	120	～0.6	～12	2,070	810	120	～0.6	～15	1,660	650
プリハードン鋼（HPM7, PX5, P20）硬さ30～36HRC	JC8118 （JC8050）	～30	～1	～10	2,590	670	～70	～1.2	～12	2,070	930	～70	～1.2	～15	1,660	750
プリハードン鋼（HPM7, PX5, P20）硬さ30～36HRC	JC8118 （JC8050）	70	～0.5	～10	2,390	480	120	～0.6	～12	1,910	690	120	～0.6	～15	1,530	550
プリハードン鋼（NAK80, HPM1, P21）硬さ38～43HRC	JC8118 （JC8050）	～30	～0.8	～10	2,190	530	～70	～1	～12	1,750	740	～70	～1	～15	1,400	590
プリハードン鋼（NAK80, HPM1, P21）硬さ38～43HRC	JC8118 （JC8050）	70	～0.4	～10	1,990	360	120	～0.5	～12	1,590	520	120	～0.5	～15	1,270	420
焼入れ鋼（SKD61, DAC, DHA）硬さ42～52HRC	JC8118	～30	～0.4	～6	1,790	360	～70	～0.5	～8	1,430	430	～70	～0.5	～10	1,150	350
焼入れ鋼（SKD61, DAC, DHA）硬さ42～52HRC	JC8118	70	～0.3	～6	1,590	250	120	～0.4	～8	1,270	300	120	～0.4	～10	1,020	240
ねずみ鋳鉄（FC250）硬さ160～260HB	JC8118 （JC8050）	～30	～1	～10	3,580	1,000	～70	～1.2	～12	2,860	1,370	～70	～1.2	～15	2,290	1,100
ねずみ鋳鉄（FC250）硬さ160～260HB	JC8118 （JC8050）	70	～0.5	～10	3,180	700	120	～0.6	～12	2,550	990	120	～0.6	～15	2,040	800
ダクタイル鋳鉄（FCD700）硬さ170～300HB	JC8118 （JC8050）	～30	～1	～10	2,790	780	～70	～1.2	～12	2,230	1,070	～70	～1.2	～15	1,780	850
ダクタイル鋳鉄（FCD700）硬さ170～300HB	JC8118 （JC8050）	70	～0.5	～10	2,590	570	120	～0.6	～12	2,070	810	120	～0.6	～15	1,660	650
オーステナイト系ステンレス鋼（SUS304, 316, 317）17Cr系	JC8050 （JC7550）	～30	～1	～6	2,190	610	～70	～1.2	～8	1,750	840	～70	～1.2	～10	1,400	670
オーステナイト系ステンレス鋼（SUS304, 316, 317）17Cr系	JC8050 （JC7550）	70	～0.5	～6	1,990	440	120	～0.6	～8	1,590	620	120	～0.6	～10	1,270	500
マルテンサイト系ステンレス鋼（SUS403, 420J2, 430）13Cr系	JC8050 （JC7550）	～30	～1	～10	2,980	830	～70	～1.2	～12	2,390	1,150	～70	～1.2	～15	1,910	920
マルテンサイト系ステンレス鋼（SUS403, 420J2, 430）13Cr系	JC8050 （JC7550）	70	～0.5	～10	2,590	570	120	～0.6	～12	2,070	810	120	～0.6	～15	1,660	650
チタン合金（Ti-6Al-4V）硬さ35～43HRC	DS150 （JC7550）（DS118）	～30	～0.8	～6	1,190	240	～70	～1	～8	950	290	～70	～1	～10	760	230
チタン合金（Ti-6Al-4V）硬さ35～43HRC	DS150 （JC7550）（DS118）	70	～0.4	～6	990	160	120	～0.5	～8	800	190	120	～0.5	～10	640	150
耐熱合金（INCO718）硬さ35～43HRC	DS118 （JC7518）（DS150）	～30	～0.8	～6	600	110	～70	～1	～8	480	130	～70	～1	～10	380	110
耐熱合金（INCO718）硬さ35～43HRC	DS118 （JC7518）（DS150）	70	～0.4	～6	500	70	120	～0.5	～8	400	80	120	～0.5	～10	320	80

被削材	インサート材種	工具径（mm）
		30/32					40
		刃数 4N					刃数 5N
		ℓ （mm）	a_p （mm）	a_e （mm）	n （min^-1）	V_f （mm/min）	ℓ （mm）	a_p （mm）	a_e （mm）	n （min^-1）	V_f （mm/min）
炭素鋼（S50C, S55C）硬さ250HB以下	JC8050 （JC8118）	～70	～1.5	～18	1,590	1,020	～70	～1.6	～24	1,430	1,290
炭素鋼（S50C, S55C）硬さ250HB以下	JC8050 （JC8118）	120	～0.8	～18	1,380	720	170	～1	～24	1,270	950
鋳鋼（GM190, ICD5）硬さ285HB以下	JC8050 （JC8118）	～70	～1.5	～18	1,590	1,020	～70	～1.6	～24	1,430	1,290
鋳鋼（GM190, ICD5）硬さ285HB以下	JC8050 （JC8118）	120	～0.8	～18	1,380	720	170	～1	～24	1,270	950
工具鋼（SKD61, SKD11）硬さ255HB以下	JC8050 （JC8118）	～70	～1.5	～18	1,590	1,020	～70	～1.6	～24	1,430	1,290
工具鋼（SKD61, SKD11）硬さ255HB以下	JC8050 （JC8118）	120	～0.8	～18	1,380	720	170	～1	～24	1,270	950
プリハードン鋼（HPM7, PX5, P20）硬さ30～36HRC	JC8118 （JC8050）	～70	～1.5	～18	1,380	830	～70	～1.6	～24	1,030	820
プリハードン鋼（HPM7, PX5, P20）硬さ30～36HRC	JC8118 （JC8050）	120	～0.8	～18	1,270	610	170	～1	～24	950	620
プリハードン鋼（NAK80, HPM1, P21）硬さ38～43HRC	JC8118 （JC8050）	～70	～1.2	～18	1,170	660	～70	～1.4	～24	950	710
プリハードン鋼（NAK80, HPM1, P21）硬さ38～43HRC	JC8118 （JC8050）	120	～0.6	～18	1,060	470	170	～0.8	～24	840	500
焼入れ鋼（SKD61, DAC, DHA）硬さ42～52HRC	JC8118	～70	～0.6	～12	950	380	～70	～0.8	～16	800	440
焼入れ鋼（SKD61, DAC, DHA）硬さ42～52HRC	JC8118	120	～0.4	～12	850	270	170	～0.4	～16	720	320
ねずみ鋳鉄（FC250）硬さ160～260HB	JC8118 （JC8050）	～70	～1.5	～18	1,910	1,220	～70	～1.6	～24	1,590	1,430
ねずみ鋳鉄（FC250）硬さ160～260HB	JC8118 （JC8050）	120	～0.8	～18	1,700	880	170	～1	～24	1,430	1,070
ダクタイル鋳鉄（FCD700）硬さ170～300HB	JC8118 （JC8050）	～70	～1.5	～18	1,490	950	～70	～1.6	～24	1,430	1,290
ダクタイル鋳鉄（FCD700）硬さ170～300HB	JC8118 （JC8050）	120	～0.8	～18	1,380	720	170	～1	～24	1,270	950
オーステナイト系ステンレス鋼（SUS304, 316, 317）17Cr系	JC8050 （JC7550）	～70	～1.5	～12	1,170	750	～70	～1.6	～16	950	860
オーステナイト系ステンレス鋼（SUS304, 316, 317）17Cr系	JC8050 （JC7550）	120	～0.8	～12	1,060	550	170	～1	～16	880	660
マルテンサイト系ステンレス鋼（SUS403, 420J2, 430）13Cr系	JC8050 （JC7550）	～70	～1.5	～18	1,590	1,020	～70	～1.6	～24	1,110	1,000
マルテンサイト系ステンレス鋼（SUS403, 420J2, 430）13Cr系	JC8050 （JC7550）	120	～0.8	～18	1,380	720	170	～1	～24	950	710
チタン合金（Ti-6Al-4V）硬さ35～43HRC	DS150 （JC7550）（DS118）	～70	～0.8	～12	640	260	～70	～1.4	～16	560	310
チタン合金（Ti-6Al-4V）硬さ35～43HRC	DS150 （JC7550）（DS118）	120	～0.5	～12	530	170	170	～0.8	～16	480	220
耐熱合金（INCO718）硬さ35～43HRC	DS118 （JC7518）（DS150）	～70	～0.8	～12	320	130	～70	～1.4	～16	240	120
耐熱合金（INCO718）硬さ35～43HRC	DS118 （JC7518）（DS150）	120	～0.5	～12	270	90	170	～0.8	～16	200	80

ℓ : 突き出し長さ a_p : 軸方向切込み深さ a_e : 半径方向切込み深さ n : 工具回転速度 V_f : 送り速度

切削条件時の注意

■使用上の注意事項

*1.上記の切削条件は、機械剛性及びワーク剛性に応じて調整してください。
*2.びびりが発生した場合は、切込み深さを上記数値よりも浅くしてください。
あるいは送り速度を下げてご使用ください。
*3.機械動力不足の場合は、まず切込み深さを浅くしてください。次にn及びV_fを下げて使用ください。
*4.エアブローにより切りくず除去処理を行ってください。
とくに、立形MCでのキャビティ加工では切りくず処理に注意ください。
*5.溝加工時は、送り速度を標準切削条件表の50%以下で加工してください。

適用被削材

■インサート材種適用領域

型番リスト

表示件数

型番

EXSAP-3025-11-100-S25

EXSAP-3026-11-60-S25

EXSAP-4030-11-70-S32

EXSAP-4030-11-120-S32

EXSAP-4032-11-70-S32

EXSAP-4032-11-120-S32

EXSAP-4033-11-70-S32

EXSAP-5040-11-50-S32

EXSAP-5040-11-50L-S32

刃径 D

(φ)

全長 (L)

(mm)

首下長（ℓ1）

(mm)

シャンク径 (d)

(mm)

刃数

(枚)

最小発注数量

16	90	30	16	2	1個
16	110	50	16	2	1個
20	130	50	20	3	1個
20	160	80	20	3	1個
25	140	60	25	3	1個
25	180	100	25	3	1個
26	140	60	25	3	1個
30	150	70	32	4	1個
30	200	120	32	4	1個
32	150	70	32	4	1個
32	200	120	32	4	1個
33	150	70	32	4	1個
40	150	50	32	5	1個
40	200	50	32	5	1個

通常単価(税別) (税込単価)	通常出荷日

22,396円 ( 24,636円 )	3日目
27,259円 ( 29,985円 )	3日目
29,207円 ( 32,128円 )	3日目
34,078円 ( 37,486円 )	3日目
31,152円 ( 34,267円 )	1日目
38,941円 ( 42,835円 )	3日目
31,152円 ( 34,267円 )	1日目
37,972円 ( 41,769円 )	2日目
46,729円 ( 51,402円 )	3日目
38,941円 ( 42,835円 )	3日目
48,677円 ( 53,545円 )	3日目
38,940円 ( 42,834円 )	1日目
42,836円 ( 47,120円 )	3日目
53,548円 ( 58,903円 )	3日目

詳細情報

基本情報

基本情報

高能率・高精度な肩削り加工が可能な肩削りカッタとなっています。

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
カッタ本体には、チップは付属しておりません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ショルダーエクストリーム EXSAP-11形シャンクタイプフライスのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ショルダーエクストリーム EXSAP-11形シャンクタイプフライス	ショルダーエクストリーム EXSAP形シャンクタイプフライス	ショルダーエクストリーム EXSAP-11形ボアタイプフライス	ショルダーエクストリーム EXSAP形ボアタイプフライス	ショルダーエクストリーム MSX-11形	ショルダーエクストリーム MSX形モジュラーヘッド
メーカー	ダイジェット	ダイジェット	ダイジェット	ダイジェット	ダイジェット	ダイジェット
通常価格	22,396円-	27,748円 -	63,283円 -	45,077円 -	22,395円 -	27,748円 -
通常出荷日	1日目〜	1日目〜	1日目〜	1日目〜	1日目	1日目〜
加工用途	平面 / 側面 / 溝 / その他	平面 / 側面 / 溝 / その他	平面 / 側面 / 溝 / その他	平面 / 側面 / 溝 / その他	平面 / 側面 / 溝 / その他	平面 / 側面 / 溝 / その他
被削材	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄
仕上げ区分	粗・中粗加工	荒～仕上げ加工	粗・中粗加工	荒～仕上げ加工	粗・中粗加工	荒～仕上げ加工
取付け方法	柄付きタイプ	柄付きタイプ	アーバー	アーバー	ねじ込み式	ねじ込み式
最大切り込み深さ (Ad)(mm)	10	15	10	15	10	15
