三菱マテリアル

C-STUC 小物部品加工用ボーリングバー TCインサート対応

C-STUC 小物部品加工用ボーリングバー TCインサート対応

画像をクリックして拡大イメージを表示する

通常単価(税別)
27,468円～27,687円
税込単価
30,215円～30,456円
通常出荷日：4日目

【特長】・自動旋盤に対応した形状により、びびり振動を抑制します・超硬シャンクタイプの全長は90mmがあ...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報






製品特長・仕様

小物部品加工用ボーリングバー

自動旋盤に対応した全長
超硬 80mm、90mm、140mm、180mm
鋼    90mm、150mm、200mm

C-STUC 小物部品加工用ボーリングバー TCインサート対応 特長-1小径超硬シャンクには一部内部給油機構がありません。
デジタルカタログ3ページの一覧表でご確認ください。


切断不要!

自動旋盤に対応した全長をラインアップしました。
干渉対策でシャンクを切断する必要がありません。
C-STUC 小物部品加工用ボーリングバー TCインサート対応 特長-2


特長
内部給油式超硬シャンクの最小加工径9mmを標準化

最小加工径 9mmのボーリングバーは、クリアランスを広くとることができ、切りくず排出性に優れます。



クリアランス比較：φ11mm 加工時

C-STUC 小物部品加工用ボーリングバー TCインサート対応 特長-3
C-STUC 小物部品加工用ボーリングバー TCインサート対応 特長-4
小物部品加工用ボーリングバー
最小加工径 9mm
ディンプルバー
最小加工径 10mm

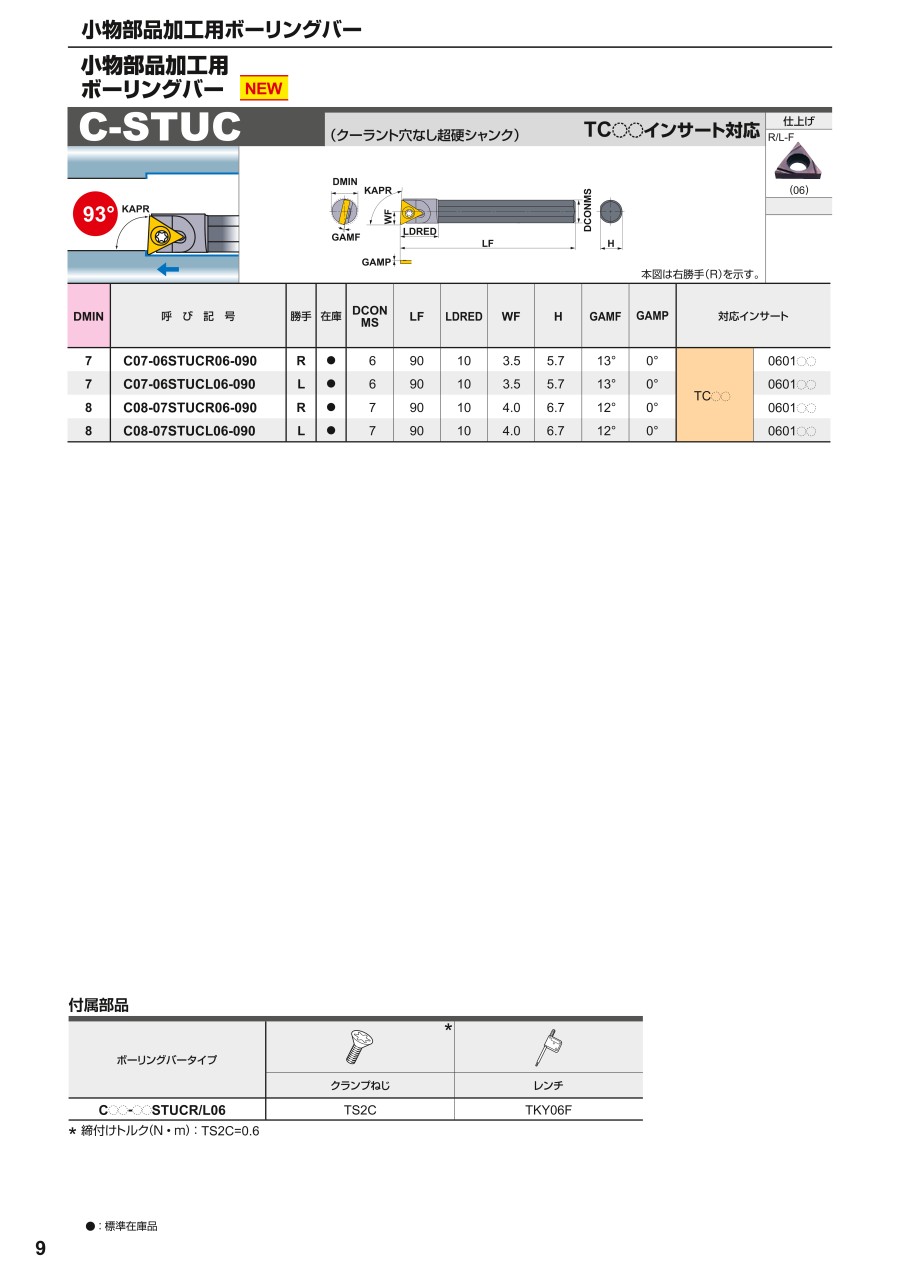

外形図

C-STUC 小物部品加工用ボーリングバー TCインサート対応 外形図

本図は右勝手（R）を示す。

※寸法についてはデジタルカタログを参照ください。



推奨切削条件

推奨切削条件表

（mm）
被削材特性切削領域ブレーカ材種切削速度
vc（m/min）		送り量
f（mm/rev）		切込み量
ap
P純鉄・快削鋼-仕上げ切削R/L-FMS6015150 （50-250）0.01-0.150.1-0.4
軽切削LS-PMS6015150 （50-250）0.01-0.150.3-2.2
軽切削R/L-SSMS6015150 （50-250）0.01-0.150.2-0.8
中切削R/L-SNMS6015150 （50-250）0.01-0.150.1-0.4
中切削SMGMS6015150 （50-250）0.01-0.150.1-1.5
炭素鋼・合金鋼かたさ
180-280HB		仕上げ切削R/L-FMS6015100 （50-150）0.01-0.150.1-0.4
軽切削LS-PMS6015100 （50-150）0.01-0.150.3-2.2
軽切削R/L-SSMS6015100 （50-150）0.01-0.150.2-0.8
中切削R/L-SNMS6015100 （50-150）0.01-0.150.1-0.4
中切削SMGMS6015100 （50-150）0.01-0.150.1-1.5
Mオーステナイト系
ステンレス鋼		-仕上げ切削FS-PMS702560 （40-100）0.01-0.080.2-0.5
仕上げ切削FS-PMS9025100 （60-150）0.04-0.150.2-0.5
仕上げ切削R/L-FMS702560 （40-100）0.01-0.080.1-0.4
仕上げ切削R-SRFMS9025100 （60-150）0.04-0.150.1-0.4
軽切削LS-PMS702560 （40-100）0.01-0.080.3-2.2
軽切削LS-PMS9025100 （60-150）0.05-0.150.3-2.2
中切削R-SNMS702560 （40-100）0.01-0.080.1-3.8
中切削R-SNMS9025100 （60-150）0.05-0.150.1-3.8
フェライト系
マルテンサイト系
ステンレス鋼		-仕上げ切削FS-PMS702560 （40-100）0.01-0.080.2-0.5
仕上げ切削R-SRFMS702560 （40-100）0.01-0.080.1-0.4
軽切削LS-PMS702560 （40-100）0.01-0.080.3-2.2
軽切削R-SNMS702560 （40-100）0.01-0.080.1-3.8
電磁ステンレス鋼
（SUS440C、SUS420J2など）		かたさ
230HBW		仕上げ切削FS-PMS702580 （40-160）0.02-0.080.2-1.4
仕上げ切削FS-PMS9025100 （50-180）0.04-0.120.2-1.4
仕上げ切削R-SRFMS702580 （40-160）0.03-0.080.1-0.4
仕上げ切削R-SRFMS9025100 （50-180）0.05-0.120.1-0.4
軽切削LS-PMS702580 （40-160）0.02-0.100.3-2.2
軽切削LS-PMS9025100 （50-180）0.04-0.150.3-2.2
中切削R-SNMS702580 （40-160）0.01-0.100.1-3.8
中切削R-SNMS9025100 （50-180）0.01-0.100.1-3.8
析出硬化系ステンレス鋼
（SUS630、SUS631など）		かたさ
＜450HB		仕上げ切削FS-PMS702560 （40-80）0.01-0.100.1-1.0
仕上げ切削FS-PMS902570 （50-100）0.03-0.150.1-1.0
仕上げ切削R-SRFMS702560 （40-80）0.01-0.100.1-0.4
仕上げ切削R-SRFMS902570 （50-100）0.03-0.150.1-0.4
軽切削LS-PMS702560 （40-80）0.04-0.100.2-2.2
軽切削LS-PMS902570 （50-100）0.04-0.150.2-2.2
中切削R-SNMS702560 （40-80）0.03-0.100.3-2.2
中切削R-SNMS902570 （50-100）0.04-0.150.2-2.2

（mm）
被削材特性切削領域ブレーカ材種切削速度
vc（m/min）		送り量
f（mm/rev）		切込み量
ap
Kねずみ鋳鉄引張り強さ
≦350MPa		仕上げ切削Flat TopMC5115225 （150-300）0.04-0.150.1-0.5
仕上げ切削Flat TopHTi10100 （50-150）0.04-0.150.1-0.5
軽切削Flat TopMC5115225 （150-300）0.04-0.150.2-1.0
軽切削Flat TopHTi10100 （50-150）0.04-0.150.2-1.0
中切削Flat TopMC5115225 （150-300）0.04-0.150.1-2.0
中切削Flat TopHTi10100 （50-150）0.04-0.150.1-2.0
S耐熱合金
（SUHなど）		-仕上げ切削FS-PMS902580 （40-140）0.04-0.120.2-1.0
仕上げ切削R-SRFMS902580 （40-140）0.05-0.120.1-0.4
軽切削LS-PMS902580 （40-140）0.04-0.150.3-2.2
中切削R-SNMS902580 （40-140）0.01-0.100.1-3.8

切削条件時の注意

注1）びびり振動が発生する場合は、切削条件を落として加工してください。
注2）突き出し量が、超硬シャンクL/D=5以上、鋼シャンクL/D=3以上の場合は、切削速度を10%～20%下げてご使用ください。
注3）その他ブレーカの送り量・切込み量について、7°ポジは総合カタログC010JのA058ページから、11°ポジはA066ページからをご参照ください。
    切削速度については、A034ページからの材種紹介をご参照ください。



選定サポート情報

シリーズ一覧表

インサート形状ホルダー
タイプ		切込み角
KAPR		シャンク
材質		機能長さ
（全長）		最小加工径
DMIN		シャンク径
DCONMS		経済性刃先強度倣い加工内部給油深穴加工
（L/D≧6）		ホルダ
掲載
ページ		インサート
掲載
ページ
80°菱形
7°ポジ		SCLC95°超硬80,905ー84ー7 ◎  ◎427-33
超硬90,140,1809ー348ー32 ◎ ◎◎5
鋼90,15014ー3412ー32 ◎ ◎ 6
80°菱形
11°ポジ		SCLP95°超硬140,18012ー3010ー25 ◎ ◎◎734-35
鋼90,15014ー3012ー25 ◎ ◎ 8
正三角形
7°ポジ		STUC93°超硬907ー86ー7◎   ◎942-44
超硬90,140,1809ー328ー25◎  ◎◎10
鋼90,15014ー4012ー32◎  ◎ 11
正三角形
11°ポジ		STUP93°超硬90,140,18010ー348ー25◎  ◎◎1245-47
鋼90,15014ー3412ー25◎  ◎ 13
55°菱形
7°ポジ		SDUC93°超硬140,18014ー3210ー25  ◎◎◎1436-41
鋼15016ー3212ー25  ◎◎ 15
55°菱形
7°ポジ		SDQC107.5°超硬140,18013ー3010ー25  ◎◎◎1636-41
鋼90,15016ー3012ー25  ◎◎ 17
35°菱形
7°ポジ		SVUC93°超硬1401612  ◎◎ 1851-52
鋼901612  ◎◎ 19
SVPC117.5°超硬1401610  ◎◎ 20
35°菱形
5°ポジ		SVUB93°超硬18020ー3416ー25  ◎◎ 1848-50
鋼150,20020ー4016ー32  ◎◎ 19
SVPB117.5°超硬18020ー3412ー25  ◎◎ 20
鋼150,20020ー4012ー32  ◎◎ 21
トリゴン形
7°ポジ		SWUC93°超硬80,906ー85ー7◎◎  ◎2253
超硬90,140,18010ー228ー20◎◎ ◎◎23
鋼90,15014ー2212ー20◎◎ ◎ 24

型番リスト

表示件数
  • 1
    • 型番
    C07-06STUCL06-090
    C07-06STUCR06-090
    C08-07STUCL06-090
    C08-07STUCR06-090

    勝手

    最小加工径

    (mm)

    シャンク径

    (mm)

    		最小発注数量
    左
    7
    6
    1個
    右
    7
    6
    1個
    左
    8
    7
    1個
    右
    8
    7
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    27,468円
    ( 30,215円 )
    4日目
    27,468円
    ( 30,215円 )
    4日目
    27,687円
    ( 30,456円 )
    4日目
    27,687円
    ( 30,456円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・自動旋盤に対応した形状により、びびり振動を抑制します
    ・超硬シャンクタイプの全長は90mmがあります、干渉対策でのシャンク切断が不要です

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
