C-SWUC 小物部品加工用ボーリングバー WCインサート対応

画像をクリックして拡大イメージを表示する

カタログ |

通常単価(税別): 26,448円～27,687円

税込単価: 29,093円～30,456円

通常出荷日：4日目

【特長】・自動旋盤に対応した形状により、びびり振動を抑制します・超硬シャンクタイプの全長は80mm、9...

ホルダ本体には、チップは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

小物部品加工用ボーリングバー

自動旋盤に対応した全長
超硬 80mm、90mm、140mm、180mm
鋼 90mm、150mm、200mm

小径超硬シャンクには一部内部給油機構がありません。
デジタルカタログ3ページの一覧表でご確認ください。

切断不要!

自動旋盤に対応した全長をラインアップしました。
干渉対策でシャンクを切断する必要がありません。

特長
内部給油式超硬シャンクの最小加工径9mmを標準化

最小加工径 9mmのボーリングバーは、クリアランスを広くとることができ、切りくず排出性に優れます。

クリアランス比較：φ11mm 加工時

小物部品加工用ボーリングバー
最小加工径 9mm

ディンプルバー
最小加工径 10mm

外形図

本図は右勝手（R）を示す。

※寸法についてはデジタルカタログを参照ください。

推奨切削条件

推奨切削条件表

（mm）

被削材		特性	切削領域	ブレーカ	材種	切削速度 vc（m/min）	送り量 f（mm/rev）	切込み量 ap
P	純鉄・快削鋼	-	仕上げ切削	R/L-F	MS6015	150 （50-250）	0.01-0.15	0.1-0.4
			軽切削	LS-P	MS6015	150 （50-250）	0.01-0.15	0.3-2.2
			軽切削	R/L-SS	MS6015	150 （50-250）	0.01-0.15	0.2-0.8
			中切削	R/L-SN	MS6015	150 （50-250）	0.01-0.15	0.1-0.4
			中切削	SMG	MS6015	150 （50-250）	0.01-0.15	0.1-1.5
	炭素鋼・合金鋼	かたさ 180-280HB	仕上げ切削	R/L-F	MS6015	100 （50-150）	0.01-0.15	0.1-0.4
			軽切削	LS-P	MS6015	100 （50-150）	0.01-0.15	0.3-2.2
			軽切削	R/L-SS	MS6015	100 （50-150）	0.01-0.15	0.2-0.8
			中切削	R/L-SN	MS6015	100 （50-150）	0.01-0.15	0.1-0.4
			中切削	SMG	MS6015	100 （50-150）	0.01-0.15	0.1-1.5
M	オーステナイト系ステンレス鋼	-	仕上げ切削	FS-P	MS7025	60 （40-100）	0.01-0.08	0.2-0.5
			仕上げ切削	FS-P	MS9025	100 （60-150）	0.04-0.15	0.2-0.5
			仕上げ切削	R/L-F	MS7025	60 （40-100）	0.01-0.08	0.1-0.4
			仕上げ切削	R-SRF	MS9025	100 （60-150）	0.04-0.15	0.1-0.4
			軽切削	LS-P	MS7025	60 （40-100）	0.01-0.08	0.3-2.2
			軽切削	LS-P	MS9025	100 （60-150）	0.05-0.15	0.3-2.2
			中切削	R-SN	MS7025	60 （40-100）	0.01-0.08	0.1-3.8
			中切削	R-SN	MS9025	100 （60-150）	0.05-0.15	0.1-3.8
	フェライト系マルテンサイト系ステンレス鋼	-	仕上げ切削	FS-P	MS7025	60 （40-100）	0.01-0.08	0.2-0.5
			仕上げ切削	R-SRF	MS7025	60 （40-100）	0.01-0.08	0.1-0.4
			軽切削	LS-P	MS7025	60 （40-100）	0.01-0.08	0.3-2.2
			軽切削	R-SN	MS7025	60 （40-100）	0.01-0.08	0.1-3.8
	電磁ステンレス鋼（SUS440C、SUS420J2など）	かたさ 230HBW	仕上げ切削	FS-P	MS7025	80 （40-160）	0.02-0.08	0.2-1.4
			仕上げ切削	FS-P	MS9025	100 （50-180）	0.04-0.12	0.2-1.4
			仕上げ切削	R-SRF	MS7025	80 （40-160）	0.03-0.08	0.1-0.4
			仕上げ切削	R-SRF	MS9025	100 （50-180）	0.05-0.12	0.1-0.4
			軽切削	LS-P	MS7025	80 （40-160）	0.02-0.10	0.3-2.2
			軽切削	LS-P	MS9025	100 （50-180）	0.04-0.15	0.3-2.2
			中切削	R-SN	MS7025	80 （40-160）	0.01-0.10	0.1-3.8
			中切削	R-SN	MS9025	100 （50-180）	0.01-0.10	0.1-3.8
	析出硬化系ステンレス鋼（SUS630、SUS631など）	かたさ＜450HB	仕上げ切削	FS-P	MS7025	60 （40-80）	0.01-0.10	0.1-1.0
			仕上げ切削	FS-P	MS9025	70 （50-100）	0.03-0.15	0.1-1.0
			仕上げ切削	R-SRF	MS7025	60 （40-80）	0.01-0.10	0.1-0.4
			仕上げ切削	R-SRF	MS9025	70 （50-100）	0.03-0.15	0.1-0.4
			軽切削	LS-P	MS7025	60 （40-80）	0.04-0.10	0.2-2.2
			軽切削	LS-P	MS9025	70 （50-100）	0.04-0.15	0.2-2.2
			中切削	R-SN	MS7025	60 （40-80）	0.03-0.10	0.3-2.2
			中切削	R-SN	MS9025	70 （50-100）	0.04-0.15	0.2-2.2

（mm）

被削材		特性	切削領域	ブレーカ	材種	切削速度 vc（m/min）	送り量 f（mm/rev）	切込み量 ap
K	ねずみ鋳鉄	引張り強さ ≦350MPa	仕上げ切削	Flat Top	MC5115	225 （150-300）	0.04-0.15	0.1-0.5
			仕上げ切削	Flat Top	HTi10	100 （50-150）	0.04-0.15	0.1-0.5
			軽切削	Flat Top	MC5115	225 （150-300）	0.04-0.15	0.2-1.0
			軽切削	Flat Top	HTi10	100 （50-150）	0.04-0.15	0.2-1.0
			中切削	Flat Top	MC5115	225 （150-300）	0.04-0.15	0.1-2.0
			中切削	Flat Top	HTi10	100 （50-150）	0.04-0.15	0.1-2.0
S	耐熱合金（SUHなど）	-	仕上げ切削	FS-P	MS9025	80 （40-140）	0.04-0.12	0.2-1.0
			仕上げ切削	R-SRF	MS9025	80 （40-140）	0.05-0.12	0.1-0.4
			軽切削	LS-P	MS9025	80 （40-140）	0.04-0.15	0.3-2.2
			中切削	R-SN	MS9025	80 （40-140）	0.01-0.10	0.1-3.8

切削条件時の注意

注1）びびり振動が発生する場合は、切削条件を落として加工してください。
注2）突き出し量が、超硬シャンクL/D=5以上、鋼シャンクL/D=3以上の場合は、切削速度を10%～20%下げてご使用ください。
注3）その他ブレーカの送り量・切込み量について、7°ポジは総合カタログC010JのA058ページから、11°ポジはA066ページからをご参照ください。
切削速度については、A034ページからの材種紹介をご参照ください。

選定サポート情報

シリーズ一覧表

インサート形状	ホルダータイプ	切込み角 KAPR	シャンク材質	機能長さ（全長）	最小加工径 DMIN	シャンク径 DCONMS	経済性	刃先強度	倣い加工	内部給油	深穴加工（L/D≧6）	ホルダ掲載ページ	インサート掲載ページ
80°菱形 7°ポジ	SCLC	95°	超硬	80,90	5ー8	4ー7		◎			◎	4	27-33
			超硬	90,140,180	9ー34	8ー32		◎		◎	◎	5
			鋼	90,150	14ー34	12ー32		◎		◎		6
80°菱形 11°ポジ	SCLP	95°	超硬	140,180	12ー30	10ー25		◎		◎	◎	7	34-35
80°菱形 11°ポジ	SCLP	95°	鋼	90,150	14ー30	12ー25		◎		◎		8	34-35
正三角形 7°ポジ	STUC	93°	超硬	90	7ー8	6ー7	◎				◎	9	42-44
			超硬	90,140,180	9ー32	8ー25	◎			◎	◎	10
			鋼	90,150	14ー40	12ー32	◎			◎		11
正三角形 11°ポジ	STUP	93°	超硬	90,140,180	10ー34	8ー25	◎			◎	◎	12	45-47
正三角形 11°ポジ	STUP	93°	鋼	90,150	14ー34	12ー25	◎			◎		13	45-47
55°菱形 7°ポジ	SDUC	93°	超硬	140,180	14ー32	10ー25			◎	◎	◎	14	36-41
55°菱形 7°ポジ	SDUC	93°	鋼	150	16ー32	12ー25			◎	◎		15	36-41
55°菱形 7°ポジ	SDQC	107.5°	超硬	140,180	13ー30	10ー25			◎	◎	◎	16	36-41
55°菱形 7°ポジ	SDQC	107.5°	鋼	90,150	16ー30	12ー25			◎	◎		17	36-41
35°菱形 7°ポジ	SVUC	93°	超硬	140	16	12			◎	◎		18	51-52
	SVUC	93°	鋼	90	16	12			◎	◎		19
	SVPC	117.5°	超硬	140	16	10			◎	◎		20
35°菱形 5°ポジ	SVUB	93°	超硬	180	20ー34	16ー25			◎	◎		18	48-50
	SVUB	93°	鋼	150,200	20ー40	16ー32			◎	◎		19
	SVPB	117.5°	超硬	180	20ー34	12ー25			◎	◎		20
	SVPB	117.5°	鋼	150,200	20ー40	12ー32			◎	◎		21
トリゴン形 7°ポジ	SWUC	93°	超硬	80,90	6ー8	5ー7	◎	◎			◎	22	53
			超硬	90,140,180	10ー22	8ー20	◎	◎		◎	◎	23
			鋼	90,150	14ー22	12ー20	◎	◎		◎		24

型番リスト

表示件数

型番

適合チップ切れ刃長

勝手

最小加工径

(mm)

シャンク径

(mm)

全長

(mm)

適合チップ

クランプねじ

最小発注数量

02	左	6	5	80	WC〇〇0201〇〇	TS21	1個
02	右	6	5	80	WC〇〇0201〇〇	TS21	1個
L3	左	8	7	90	WC〇〇L302〇〇	TS2	1個
L3	右	8	7	90	WC〇〇L302〇〇	TS2	1個

通常単価(税別) (税込単価)	通常出荷日

26,448円 ( 29,093円 )	4日目
26,448円 ( 29,093円 )	4日目
27,687円 ( 30,456円 )	4日目
27,687円 ( 30,456円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・自動旋盤に対応した形状により、びびり振動を抑制します
・超硬シャンクタイプの全長は80mm、90mmがあります、干渉対策でのシャンク切断が不要です

ご注意

ホルダ本体には、チップは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

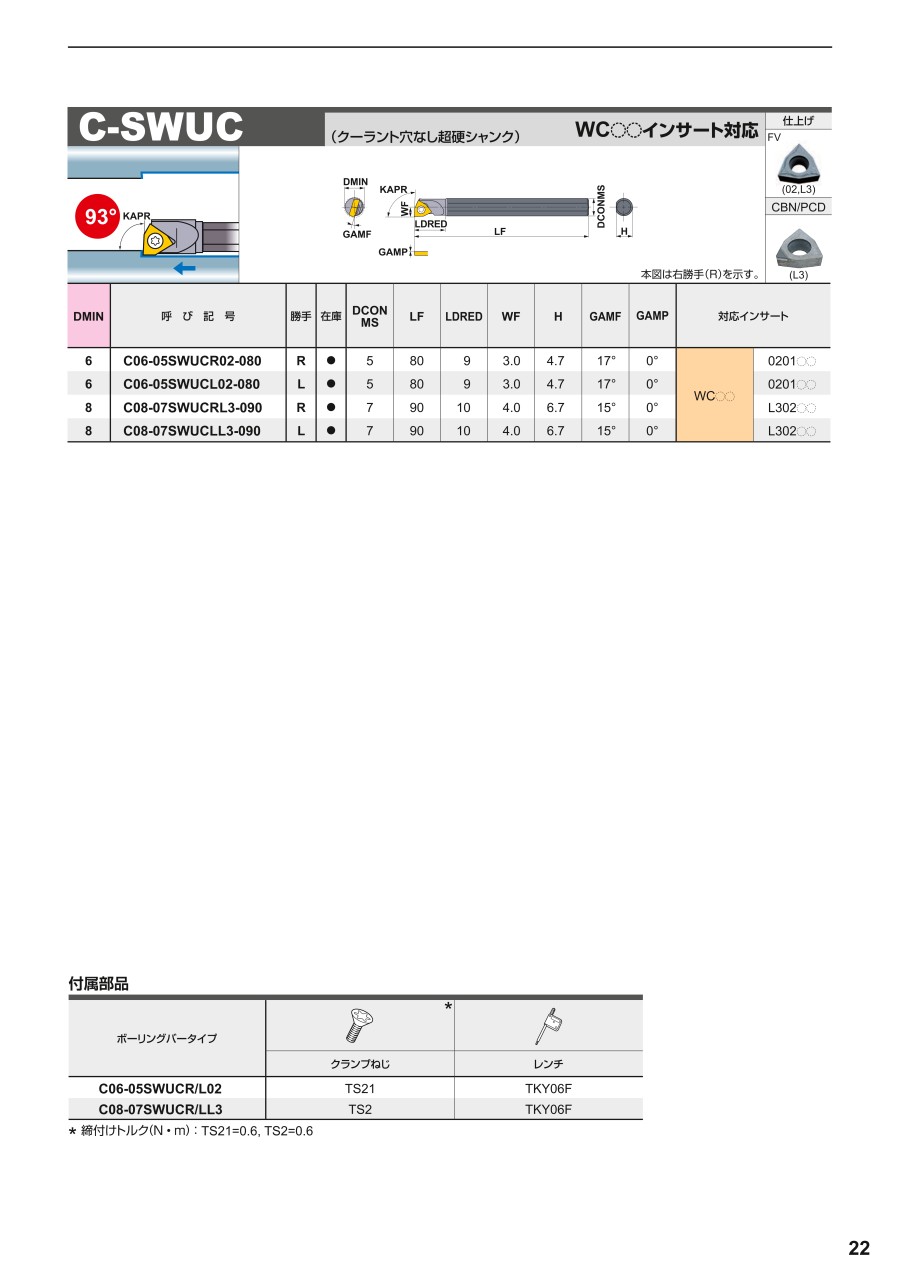

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

C-SWUC 小物部品加工用ボーリングバー WCインサート対応のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 C-SWUC 小物部品加工用ボーリングバー WCインサート対応	H-SWUC-C 小物部品加工用ボーリングバー WCインサート対応	H-SWUC 小物部品加工用ボーリングバー WCインサート対応	SWUCR/L-C 小物部品加工用ボーリングバー WCインサート対応	C-SCLC 小物部品加工用ボーリングバー CCインサート対応	C-SDUC-C 小物部品加工用ボーリングバー DCインサート対応
メーカー	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル
通常価格	26,448円-	15,666円	13,844円 -	28,051円 -	26,448円 -	38,543円 -
通常出荷日	4日目	2日目	2日目	4日目	4日目	4日目
加工用途	内径・通し穴	内径・通し穴	内径・通し穴	内径・通し穴	内径・通し穴 / 端面・止まり穴	倣い
適合チップ形状	W（六角形）	W（六角形）	W（六角形）	W（六角形）	C（80°ひし形）	D（55°ひし形）
適合チップ逃げ角	ポジ7°（C）	ポジ7°（C）	ポジ7°（C）	ポジ7°（C）	ポジ7°（C）	ポジ7°（C）
切込み角	U：93°（オフセットあり）	U：93°（オフセットあり）	U：93°（オフセットあり）	U：93°（オフセットあり）	L：95°（オフセットあり）	U：93°（オフセットあり）
クランプ方式	スクリューオン(S)	スクリューオン(S)	スクリューオン(S)	スクリューオン(S)	スクリューオン(S)	スクリューオン(S)
