三菱マテリアル

CT ステッキィツイン

カタログ |

通常単価(税別): 4,477円～6,943円

税込単価: 4,925円～7,637円

【材種特長】・小物高精度加工に向けてチューニングしたコーテッド材種「MS702...

加工用途
ねじ切り
適合チップ形状
ISO規格外
適合チップ逃げ角
ISO規格外
適合チップ切れ刃長
ISO規格外
勝手
なし
切込み角
ISO規格外
クランプ方式
ISO規格外
シャンク材質
鋼

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

小物高精度部品内径加工用工具ステッキィツイン

特長

独自ツイン形状

1本で2つの切れ刃が使用可能な仕様で、経済性が大幅にアップします。

豊富なシリーズ

小物高精度加工に必須なボーリング、溝入れ、ねじ切りのシリーズを規格化し、ブレーカ付きとブレーカなしの選択により、様々な加工形態に対応します。

ボーリング加工

倣い加工
溝入れ加工
ねじ切り加工

最小加工径： φ2.2 mm～
コーナR ： 0.05, 0.1, 0.15, 0.2
最小加工径： φ3.5 mm～
最小加工径： φ3 mm～
最小加工径： φ3 mm～

ブレーカ付き、ブレーカなしが選択可能

ブレーカ付き

ブレーカなし

ステッキィツイン（磨きすくい面）

従来品

美しく磨かれたすくい面は、従来の切れ刃に比べ面粗さが大幅に向上します。

小物高精度部品旋削加工用PVDコーテッド超硬材種 MSシリーズ MS9025^（NEW）

バランスの取れた耐摩耗性と耐欠損性、ステンレス鋼加工時の境界摩耗を徹底抑制

特長

アルミリッチテクノロジー

従来（Al,Ti）N に比べ飛躍的にAl 含有量をアップ

Al含有量をアップした“アルミリッチテクノロジー”により、被膜硬度向上および高硬度相安定化が図られ、
耐熱合金、電磁ステンレス鋼旋削加工時の耐摩耗性、耐クレータ性、耐溶着性を大幅に改善しました。

コーティング層の均一化

超硬合金表面の平滑化により、被膜の結晶成長方向を均一化することで被膜表面の平滑化に成功しました。
これにより耐溶着性に優れ安定した旋削加工を実現しました。

*イメージ図

MS9025

母材表面が平滑

一定方向に成長した被膜
被膜表面も平滑で耐溶着性に優れる。

従来品

母材表面が凹凸

ランダムに成長した被膜
空隙・欠陥などによる性能低下。

小物高精度部品旋削加工用PVDコーテッド超硬材種 MSシリーズ MS7025^（NEW）

ナノ積層コーティングにより、低送り加工における耐溶着性と耐摩耗性を飛躍的に向上

特長

ナノ積層コーティング

高潤滑のAlCrN層と高い硬さを持つAlTiN層をナノ積層技術で融合し、耐溶着性と耐摩耗性を飛躍的に向上しました。また、ナノレベルでの被膜組織を制御したことで、被膜損傷を大幅に抑制することに成功しました。

高潤滑層の効果

ナノレベルの高潤滑層により低送り加工で発生しやすい溶着から生じる構成刃先を抑制し、加工面の傷を抑制します。

加工面品位の向上

MS7025は、切れ刃稜線が均一なシャープエッジを維持して加工精度を向上し、バリや突発的なチッピングを抑制します。

性能・試験情報

切削性能

磨きすくい面の効果
ステンレス鋼加工における加工面

磨き仕上げのすくい面が、切りくず溶着を抑え、
高品位な加工面を実現します。

＜切削条件＞
被削材： SUS304
使用工具： CB05RS,VP15TF
切削速度： vc = 100 m/min
送り量： f = 0.02 mm/rev
切込み量： ap = 0.1 mm
加工形態：湿式切削

ステッキィツイン（磨きすくい面）

従来品

外形図

※寸法についてはデジタルカタログを参照ください。

推奨切削条件

推奨切削条件表

推奨切削条件

被削材		特性	材種	切削速度 vc （m/min）	推奨突き出し量（mm）
P	純鉄・快削鋼・電磁軟鉄	-	MS7025	50 （30 - 80）	LU+2 mm
P	炭素鋼・合金鋼	かたさ 180-350HB	MS7025, VP15TF	50 （30 - 80）	LU+2 mm
M	ステンレス鋼	かたさ ≦200HB	MS7025, MS9025, VP15TF	50 （30 - 80）	LU+2 mm
K	ねずみ鋳鉄	引張り強さ ≦350MPa	VP15TF	50 （30 - 80）	LU+2 mm
N	非鉄金属	-	TF15	80 （50 -100）	LU+2 mm
S	耐熱合金	-	MS9025	40 （30 - 60）	LU+2 mm

切削条件時の注意

注1）湿式加工を推奨します。
注2）小径・高回転の場合、送りが追従しないことがありますのでご注意ください。

適用被削材

ステッキィツイン材種の使い分け

MS7025	鋼	ステンレス鋼		ステンレス鋼＝仕上げ面重視被削材万能タイプ
MS9025	耐熱合金	ステンレス鋼		ステンレス鋼＝工具寿命重視高速、耐摩耗性、難削材加工用
VP15TF	鋼	ステンレス鋼	鋳鉄	被削材万能タイプ
TF15	非鉄金属			ノンコート、非鉄金属加工用

型番リスト

表示件数

型番

最小加工径

(mm)

シャンク径

(mm)

全長

(mm)

基準コーナーR（ノーズR）

最小発注数量

3	3	50	0.03mm	1個
3	3	50	0.03mm	1個
4.5	4	60	0.05mm	1個
4.5	4	60	0.05mm	1個
6	5	70	0.05mm	1個
6	5	70	0.05mm	1個
7	6	75	0.05mm	1個
7	6	75	0.05mm	1個
4	3.5	60	0.03mm	1個
4	3.5	60	0.03mm	1個
5	4.5	70	0.05mm	1個
5	4.5	70	0.05mm	1個

通常単価(税別) (税込単価)	通常出荷日

4,477円 ( 4,925円 )	4日目
4,477円 ( 4,925円 )	4日目
4,809円 ( 5,290円 )	4日目
4,809円 ( 5,290円 )	4日目
6,019円 ( 6,621円 )	4日目
6,019円 ( 6,621円 )	4日目
6,943円 ( 7,637円 )	4日目
6,943円 ( 7,637円 )	4日目
4,809円 ( 5,290円 )	4日目
4,809円 ( 5,290円 )	4日目
6,019円 ( 6,621円 )	4日目
6,019円 ( 6,621円 )	4日目

詳細情報

基本情報

基本情報

【材種特長】
・小物高精度加工に向けてチューニングしたコーテッド材種「MS7025」は、ナノ積層コーティングにより、低送り加工における耐溶着性と耐摩耗性を飛躍的に向上
・「MS9025」は、主成分のWC（炭化タングステン）粒子を最適化することで、ステンレス鋼加工時の境界摩耗を徹底抑制

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

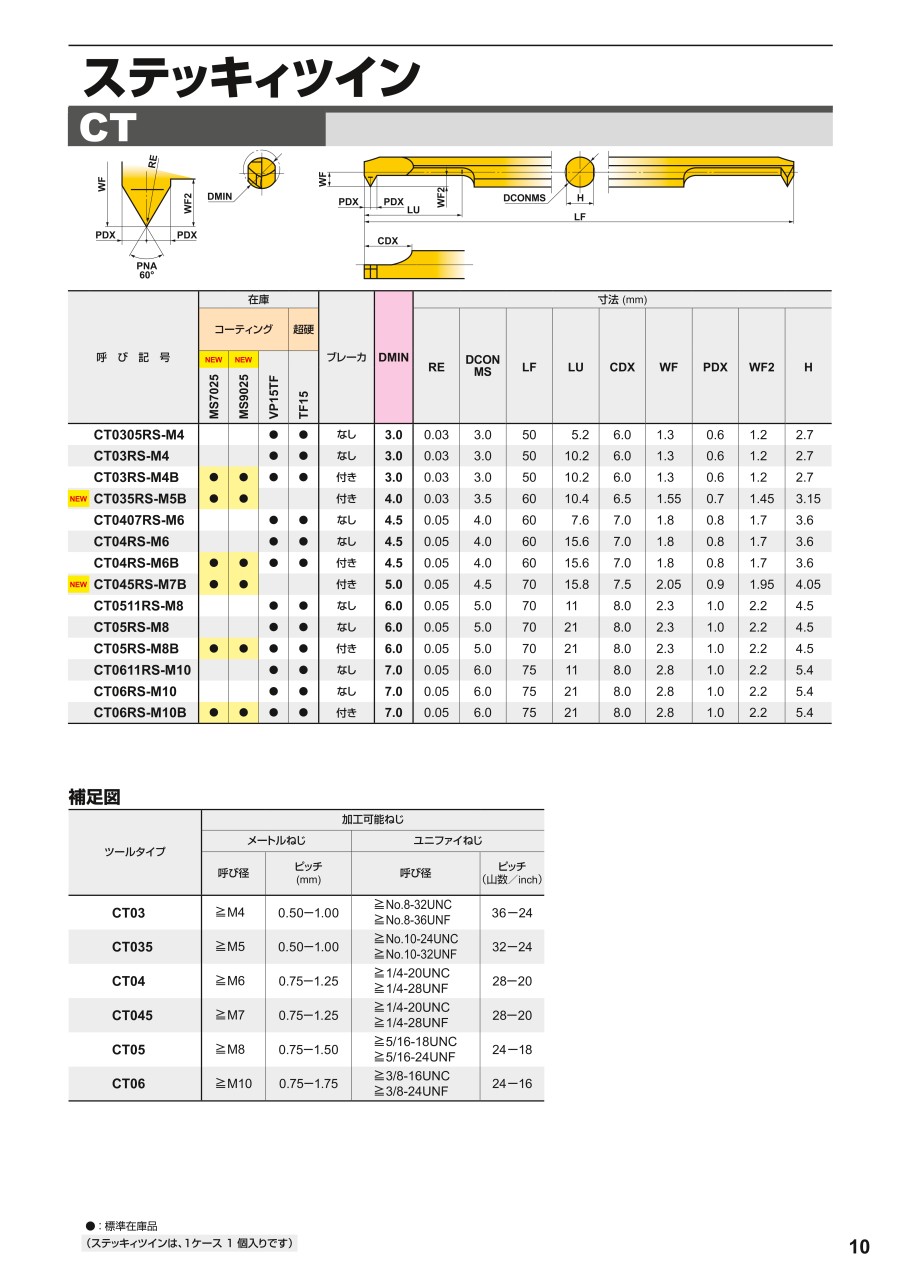

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
