タンガロイ

ヘッド交換ドリル面取りインサート付きモジュラボディ TID-L-A-M

カタログ |

通常単価(税別): 41,020円～47,810円

税込単価: 45,122円～52,591円

超硬ソリッドドリルの切削性能と刃先交換式ドリルの利便性を兼ね備えた画期的なヘッ...

油穴（オイルホール）
○
適合ネジ
SR34-508
適合レンチ
T-7D
給油方式（詳細）
内部給油
加工公差 (mm)
0～0.04

ご注意

本体にヘッドは付属しておりません。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

面取り刃付きモジュラーソリューション

穴あけと面取りが1本の工具で加工可能
メトリックねじおよびユニファイねじの下穴に対応したラインナップ
専用インサートによりビビリの少ない安定した面取り加工を実現
既存のTungFlex との組み合わせで工具長を簡単に延長可能

外形図

※寸法についてはデジタルカタログを参照ください。

推奨切削条件

推奨切削条件表

標準切削条件

被削材	切削速度 Vc （m/min）	送り: f （mm/rev）
		工具径: DC （mm）
		φ6 - 7.9	φ8 - 9.9	φ10 - φ11.9	φ12 - φ13.9	φ14 - φ15.9	φ16 - φ16.9
低炭素鋼（C < 0.3） SS400, SM490, S25Cなど	80 - 140	0.09 - 0.13	0.12 - 0.25	0.15 - 0.28	0.18 - 0.3	0.2 - 0.35	0.25 - 0.45
炭素鋼（C > 0.3） S45C, S55Cなど	70 - 120	0.09 - 0.13	0.12 - 0.25	0.15 - 0.28	0.18 - 0.3	0.2 - 0.35	0.25 - 0.45
低合金鋼 SCM415など	70 - 120	0.08 - 0.13	0.11 - 0.25	0.14 - 0.28	0.16 - 0.32	0.18 - 0.35	0.23 - 0.4
合金鋼 SCM440, SCr420など	40 - 90	0.08 - 0.13	0.11 - 0.25	0.14 - 0.28	0.16 - 0.32	0.18 - 0.35	0.23 - 0.4
ステンレス鋼 SUS304, SUS316など	30 - 70	0.08 - 0.1	0.1 - 0.15	0.12 - 0.18	0.14 - 0.2	0.16 - 0.24	0.16 - 0.26
普通鋳鉄 FC250など	80 - 180	0.12 - 0.18	0.15 - 0.3	0.20 - 0.35	0.25 - 0.4	0.3 - 0.45	0.35 - 0.55
ダクタイル鋳鉄 FCD700など	80 - 140	0.12 - 0.18	0.15 - 0.3	0.20 - 0.35	0.25 - 0.4	0.3 - 0.45	0.35 - 0.55
アルミニウム合金 ADC12など	80 - 220	0.1 - 0.2	0.2 - 0.35	0.25 - 0.4	0.3 - 0.45	0.35 - 0.5	0.4 - 0.6
チタン合金 Ti-6Al-4Vなど	20 - 50	0.05 - 0.07	0.06 - 0.12	0.08 - 0.15	0.1 - 0.28	0.12 - 0.2	0.14 - 0.22
耐熱合金	20 - 50	0.05 - 0.07	0.06 - 0.11	0.08 - 0.13	0.1 - 0.15	0.12 - 0.18	0.12 - 0.22
焼入れ鋼	20 - 50	0.05 - 0.07	0.06 - 0.12	0.08 - 0.15	0.1 - 0.18	0.12 - 0.2	0.14 - 0.22

切削条件時の注意

上記切削条件は一般的な加工条件の目安です
使用機械の馬力や剛性および被削材によって変更する必要があります
機械剛性や切削条件などにより穴径は変動することがあります

選定サポート情報

ねじサイズごとの工具ボディ対照表

形番	ねじ
TID065L25A90M08	M7X0.5	M8X1.25	5/16 - 18UNF
TID085L25A90M08	M10X1.5	M10X1.25	3/8 - 24UNF
TID100L25A90M10	M11X1.0	M11X0.75	M12X1.75
TID105L25A90M10	M12X1.5	M12X1.25	1/2 - 13UNF
TID120L25A90M10, TID120L40A90M10	M14X2.0	9/16 - 12UNF	-
TID125L25A90M10, TID125L40A90M10	M14X1.5	9/16 - 18UNF	-
TID140L25A90M12, TID140L40A90M12	M16X2.0	-	-
TID145L25A90M12, TID145L40A90M12	M16X1.5	5/8 - 18UNF	-
TID150L25A90M12, TID150L40A90M12	M16X1.0	M17X1.5	-
TID160L25A90M12, TID160L40A90M12	M18X1.5	3/4 - 10UNF	M17X1.0

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

加工穴深さ（L/D)

(mm)

全長（L1）

(mm)

突出長（L2）

(mm)

首下長・溝長（L3）

(mm)

フランジ径（肩部径）

(mm)

適合ヘッド

ポケットサイズ

(mm)

最小発注数量

6.5～6.9	24.91	75.18	58.18	24.91	15.5	DM065～DM069	6.5	1個
8.5～8.9	25	75.29	58.29	25	15.5	DM085～DM089	8	1個
10～10.4	25	83.47	64.47	25	19	DM100～DM104	10	1個
10.5～10.9	25	83.56	64.56	25	19	DM105～DM109	10	1個
12～12.4	25	83.82	64.82	25	19	DM120～DM124	12	1個
12～12.4	40	98.82	79.82	40	19	DM120～DM124	12	1個
12.5～12.9	25	83.91	64.91	25	19	DM125～DM129	12	1個
12.5～12.9	40	98.91	79.91	40	19	DM125～DM129	12	1個
14～14.4	25	92.12	70.12	25	23.5	DM140～DM144	14	1個
14～14.4	40	107.12	85.12	40	23.5	DM140～DM144	14	1個
14.5～14.9	25	92.21	70.21	25	23.5	DM145～DM149	14	1個
14.5～14.9	40	107.21	85.21	40	23.5	DM145～DM149	14	1個
15～15.9	25	92.27	70.27	25	23.5	DM150～DM159	15	1個
15～15.9	40	107.27	85.27	40	23.5	DM150～DM159	15	1個
16～16.9	25	92.42	70.42	25	23.5	DM160～DM169	16	1個
16～16.9	40	107.42	85.42	40	23.5	DM160～DM169	16	1個

通常単価(税別) (税込単価)	通常出荷日

41,020円 ( 45,122円 )	1日目
41,020円 ( 45,122円 )	1日目
45,660円 ( 50,226円 )	1日目
45,660円 ( 50,226円 )	1日目
45,660円 ( 50,226円 )	1日目
45,660円 ( 50,226円 )	1日目
45,660円 ( 50,226円 )	1日目
45,660円 ( 50,226円 )	1日目
41,600円 ( 45,760円 )	1日目
45,660円 ( 50,226円 )	1日目
45,660円 ( 50,226円 )	1日目
45,660円 ( 50,226円 )	1日目
47,810円 ( 52,591円 )	1日目
47,810円 ( 52,591円 )	1日目
47,810円 ( 52,591円 )	1日目
47,810円 ( 52,591円 )	1日目

詳細情報

基本情報

基本情報

超硬ソリッドドリルの切削性能と刃先交換式ドリルの利便性を兼ね備えた画期的なヘッド交換式ドリル。

ご注意

本体にヘッドは付属しておりません。

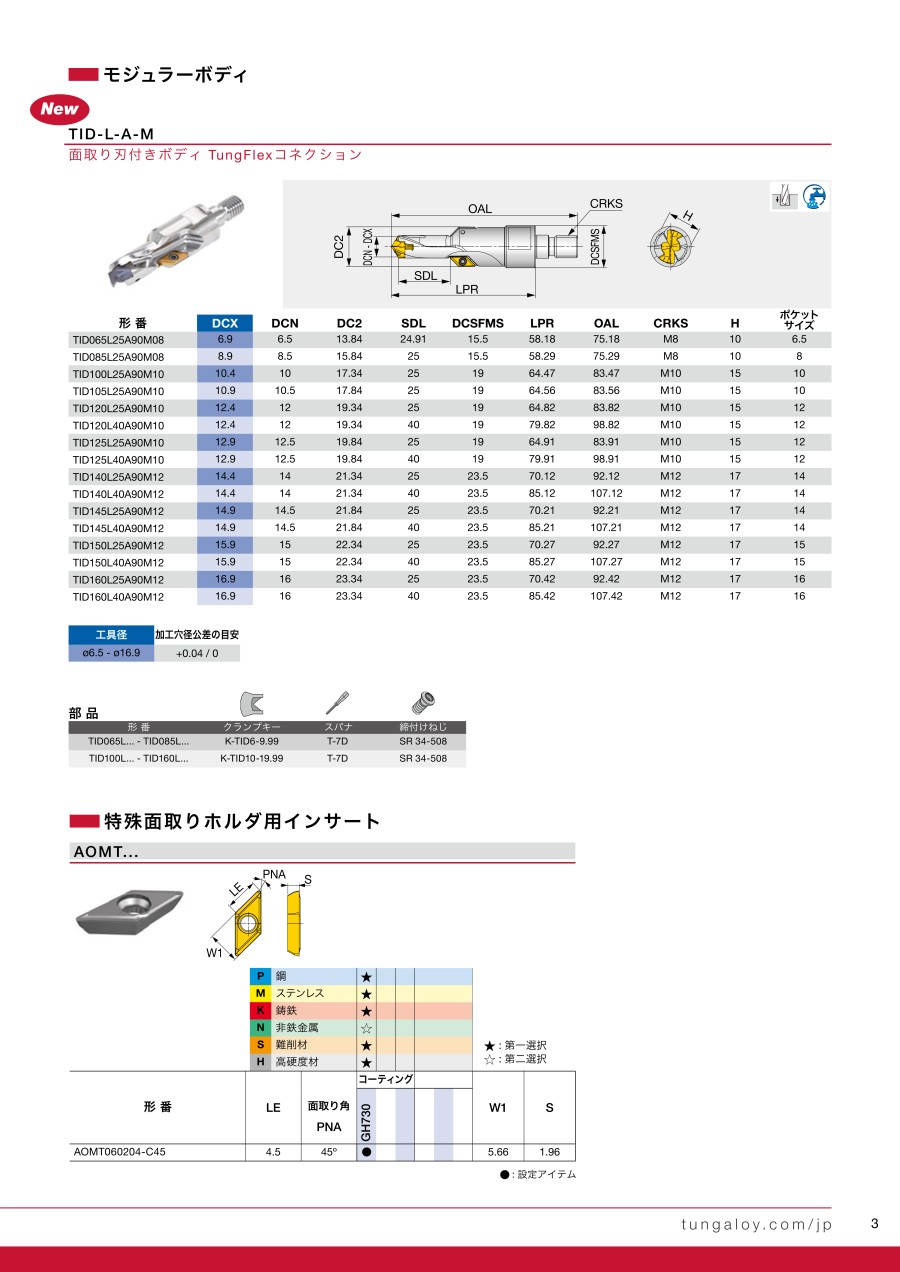

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
