MOLDINO(モルディノ・旧三菱日立ツール)

エポックHDコーティングディープエンドミル D-EPDB2

カタログ |

通常単価(税別): 11,742円～42,179円

税込単価: 12,916円～46,397円

グラファイト加工に適したシャープな刃形を採用。長寿命を実現します。

加工用途（加工形状）
曲面 / 溝 / 彫込み / R溝
工具材質
超硬
被削材
アルミ / グラファイト
ねじれ角
標準ネジレ(30～44°)
コーティング
非鉄用（ダイヤコート）
標準/追加工区分
メーカー標準品
刃数 (枚)
2
コーティング詳細
HDコーティング
ねじれ角詳細
30°

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が44型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

耐摩耗性と耐剥離性を備えたダイヤモンドコーティンググラファイト電極等の長時間加工に有効!

HDコーティングの特長

01  高純度なダイヤモンドからなる皮膜であり、硬度は80GPa以上と高硬度を達成しています。
02  ダイヤモンドコーティング専用母材を採用。密着性を向上させ優れた耐剥離性を示します。
03  HDコーティングは結晶性のよいダイヤモンドを採用、耐摩耗性に優れ、グラファイトや高Siアルミニウム合金の切削加工に最適です。

対応被削材

加工用途

グラファイト
高Siアルミニウム合金等

D-EPDB：ボールエンドミル
RE0.2～RE5［44アイテム］
D-EPDR：ラジアスエンドミル
DC0.5～DC10［46アイテム］

機能

HDコーティング

CVDダイヤモンドを採用。グラファイトや高Siアルミニウム合金の切削加工に最適
アンカー効果により密着性向上
母材にはダイヤモンドコーティング専用材種を採用

コーティング断面

外形図

Aタイプ

Bタイプ

「Aタイプの首下詳細形状」

【注意】
加工物に勾配がついている場合、干渉領域は、首下長さよりも長くなります。それぞれの勾配角に対する実有効首下長をご参照ください。
また、工具が加工物に干渉する角度を干渉角度θκで表示していますので合わせてご参照ください。

※寸法についてはデジタルカタログを参照ください。

使用方法・事例

ボールエンドミルによるグラファイト材加工事例

使用工具：D-EPDB2010-5（DC1.0×RE0.5×LU5mm）
被削材：グラファイト電極材
切削条件：n=20,000min^-1 （v_c=63m/min）、v_f=1,500mm/min （f_z=0.0375mm/t）、a_p=0.5mm、a_e=0.1mm、Air
加工時間：4 時間30 分（加工距離：405m）

4 時間30分加工後の工具摩耗

逃げ面摩耗幅：0.032mm

推奨切削条件

推奨切削条件表

D-EPDB エポックHDコーティングディープボールエンドミル

					グラファイト				アルミニウム合金鋳物 AC4A,ADC12等
商品コード	ボール半径 RE （mm）	外径 DC （mm）	首下長LU （mm）	L/D	回転数 n min^-1	送り速度 v_f mm/min	切込み a_p mm	切込み a_e mm	回転数 n min^-1	送り速度 v_f mm/min	切込み a_p mm	切込み a_e mm
D-EPDB2004-4	0.2	0.4	4	10	26,300	580	0.04	0.12	21,000	460	0.036	0.108
D-EPDB2004-6	0.2	0.4	6	15	20,300	450	0.032	0.096	16,200	360	0.029	0.087
D-EPDB2005-2	0.25	0.5	2	4	31,200	750	0.062	0.186	25,000	600	0.056	0.168
D-EPDB2005-4			4	8	27,400	660	0.054	0.162	21,900	530	0.049	0.147
D-EPDB2005-6			6	12	23,600	570	0.046	0.138	18,900	460	0.041	0.123
D-EPDB2005-8			8	16	19,700	470	0.038	0.114	15,800	380	0.034	0.102
D-EPDB2006-4	0.3	0.6	4	7	27,600	720	0.068	0.204	22,100	580	0.061	0.183
D-EPDB2006-6			6	10	24,900	650	0.06	0.18	19,900	520	0.054	0.162
D-EPDB2006-8			8	13	22,300	580	0.052	0.156	17,800	460	0.047	0.141
D-EPDB2006-10			10	17	19,600	510	0.044	0.132	15,700	410	0.04	0.12
D-EPDB2008-4	0.4	0.8	4	5	27,300	760	0.096	0.288	21,800	610	0.086	0.258
D-EPDB2008-8			8	10	24,300	680	0.08	0.24	19,400	540	0.072	0.216
D-EPDB2008-12			12	15	21,300	600	0.064	0.192	17,000	480	0.058	0.174
D-EPDB2010-5	0.5	1	5	5	26,300	790	0.12	0.36	21,000	630	0.108	0.324
D-EPDB2010-10			10	10	23,900	720	0.1	0.3	19,100	580	0.09	0.27
D-EPDB2010-15			15	15	21,500	650	0.08	0.24	17,200	520	0.072	0.216
D-EPDB2010-20			20	20	19,100	570	0.06	0.18	15,300	460	0.054	0.162
D-EPDB2015-10	0.75	1.5	10	7	24,400	780	0.17	0.51	19,500	620	0.153	0.459
D-EPDB2015-15			15	10	23,300	750	0.15	0.45	18,600	600	0.135	0.405
D-EPDB2015-20			20	13	22,300	710	0.13	0.39	17,800	570	0.117	0.351
D-EPDB2015-25			25	17	21,200	680	0.11	0.33	17,000	540	0.099	0.297
D-EPDB2020-10	1	2	10	5	24,300	830	0.24	0.72	19,400	660	0.216	0.648
D-EPDB2020-15			15	8	23,700	810	0.22	0.66	19,000	650	0.198	0.594
D-EPDB2020-20			20	10	23,100	790	0.2	0.6	18,500	630	0.18	0.54
D-EPDB2020-25			25	13	22,500	770	0.18	0.54	18,000	620	0.162	0.486
D-EPDB2020-30			30	15	21,900	740	0.16	0.48	17,500	590	0.144	0.432
D-EPDB2020-35			35	18	21,300	720	0.14	0.42	17,000	580	0.126	0.378
D-EPDB2030-15	1.5	3	15	5	23,600	850	0.36	1.08	18,900	680	0.324	0.972
D-EPDB2030-30			30	10	22,800	820	0.3	0.9	18,200	660	0.27	0.81
D-EPDB2030-40			40	13	22,300	800	0.26	0.78	17,800	640	0.234	0.702
D-EPDB2040-30	2	4	30	8	13,200	1,980	0.44	1.32	10,600	1,580	0.396	1.188
D-EPDB2040-40			40	10	11,800	1,770	0.4	1.2	9,400	1,420	0.36	1.08
D-EPDB2040-50			50	13	10,300	1,550	0.36	1.08	8,200	1,240	0.324	0.972
D-EPDB2040-60			60	15	8,800	1,320	0.32	0.96	7,000	1,060	0.288	0.864
D-EPDB2060-30	3	6	30	5	9,900	1,580	0.72	2.16	7,900	1,260	0.648	1.944
D-EPDB2060-40-80			40	7	9,300	1,490	0.68	2.04	7,400	1,190	0.612	1.836
D-EPDB2060-60-95			60	10	8,000	1,280	0.6	1.8	6,400	1,020	0.54	1.62
D-EPDB2080-40	4	8	40	5	7,600	1,290	0.96	2.88	6,100	1,030	0.864	2.592
D-EPDB2080-60			60	8	6,800	1,160	0.88	2.64	5,400	930	0.792	2.376
D-EPDB2080-80			80	10	6,100	1,040	0.8	2.4	4,900	830	0.72	2.16
D-EPDB2100-40	5	10	40	4	6,400	1,150	1.24	3.72	5,100	920	1.116	3.348
D-EPDB2100-60			60	6	5,900	1,060	1.16	3.48	4,700	850	1.044	3.132
D-EPDB2100-100			100	10	4,900	880	1	3	3,900	700	0.9	2.7

切削条件時の注意

【注意】

（1）被削材、加工形状に合わせて、適切なクーラントを使用してください。
（2）この切削条件表は切削条件の目安を示すものです。実際の加工では加工形状、目的、使用機械等により条件を調整してください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

首角

(°)

シャンク径公差

首径

(mm)

首R

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

図

最小発注数量

0.4	0.6	0.2	2	4	50	12	-0.005～0mm	0.37	2	2.36	2.46	2.54	2.62	2.75	A	1個
0.4	0.6	0.2	4	4	50	12	-0.005～0mm	0.37	2	4.45	4.59	4.71	4.83	5.33	A	1個
0.4	0.6	0.2	6	4	50	12	-0.005～0mm	0.37	2	6.52	6.7	6.89	7.22	7.99	A	1個
0.5	0.75	0.25	2	4	50	12	-0.005～0mm	0.47	2	2.36	2.45	2.54	2.61	2.75	A	1個
0.5	0.75	0.25	4	4	50	12	-0.005～0mm	0.47	2	4.45	4.59	4.71	4.82	5.32	A	1個
0.5	0.75	0.25	6	4	50	12	-0.005～0mm	0.47	2	6.52	6.7	6.88	7.21	7.97	A	1個
0.5	0.75	0.25	8	4	50	12	-0.005～0mm	0.47	2	8.58	8.79	9.16	9.6	10.63	A	1個
0.6	0.9	0.3	4	4	50	12	-0.005～0mm	0.57	4	4.64	4.86	5.04	5.2	5.48	A	1個
0.6	0.9	0.3	6	4	50	12	-0.005～0mm	0.57	4	6.75	7.02	7.23	7.42	7.96	A	1個
0.6	0.9	0.3	8	4	50	12	-0.005～0mm	0.57	4	8.84	9.15	9.4	9.61	10.61	A	1個
0.6	0.9	0.3	10	4	50	12	-0.005～0mm	0.57	4	10.92	11.26	11.54	11.99	13.27	A	1個
0.8	1.2	0.4	4	4	50	12	-0.005～0mm	0.77	4	4.64	4.85	5.03	5.19	5.47	A	1個
0.8	1.2	0.4	8	4	50	12	-0.005～0mm	0.77	4	8.83	9.14	9.39	9.6	10.58	A	1個
0.8	1.2	0.4	12	4	50	12	-0.005～0mm	0.77	4	12.99	13.36	13.71	14.36	15.89	A	1個
1	1.5	0.5	5	4	60	12	-0.005～0mm	0.95	4	5.74	5.97	6.16	6.33	6.63	A	1個
1	1.5	0.5	10	4	60	12	-0.005～0mm	0.95	4	10.95	11.28	11.55	12.01	13.26	A	1個
1	1.5	0.5	15	4	60	12	-0.005～0mm	0.95	6	16.39	16.9	17.31	17.99	19.9	A	1個
1	1.5	0.5	20	4	60	12	-0.005～0mm	0.95	6	21.56	22.16	22.87	23.97	26.54	A	1個
1.5	2.25	0.75	10	4	60	12	-0.005～0mm	1.4	4	11.04	11.35	11.6	12.1	13.34	A	1個
1.5	2.25	0.75	15	4	60	12	-0.005～0mm	1.4	4	16.2	16.58	17.27	18.08	19.98	A	1個
1.5	2.25	0.75	20	4	60	12	-0.005～0mm	1.4	6	21.65	22.21	22.97	24.06	干渉なし	A	1個
1.5	2.25	0.75	25	4	60	12	-0.005～0mm	1.4	6	26.8	28.67	30.05	干渉なし	干渉なし	A	1個
2	3	1	10	4	60	12	-0.005～0mm	1.9	4	11.04	11.33	11.58	12.05	13.26	A	1個
2	3	1	15	4	60	12	-0.005～0mm	1.9	4	16.19	16.57	17.23	18.03	19.9	A	1個
2	3	1	20	4	60	12	-0.005～0mm	1.9	4	21.32	21.95	22.93	24.02	干渉なし	A	1個
2	3	1	25	4	80	12	-0.005～0mm	1.9	6	26.79	27.42	28.64	干渉なし	干渉なし	A	1個
2	3	1	30	4	80	12	-0.005～0mm	1.9	6	31.93	32.85	34.34	干渉なし	干渉なし	A	1個
2	3	1	35	4	80	12	-0.005～0mm	1.9	6	37.06	38.29	干渉なし	干渉なし	干渉なし	A	1個
3	4.5	1.5	15	6	60	12	-0.005～0mm	2.9	4	16.18	16.55	17.16	17.94	19.74	A	1個
3	4.5	1.5	30	6	80	12	-0.005～0mm	2.9	4	31.54	32.8	34.27	35.88	干渉なし	A	1個
3	4.5	1.5	40	6	80	12	-0.005～0mm	2.9	6	42.16	43.7	45.68	干渉なし	干渉なし	A	1個
4	8	2	30	6	80	12	-0.005～0mm	3.8	4	31.68	33.01	34.47	干渉なし	干渉なし	A	1個
4	8	2	40	6	80	12	-0.005～0mm	3.8	4	42.11	43.91	干渉なし	干渉なし	干渉なし	A	1個
4	8	2	50	6	85	12	-0.005～0mm	3.8	6	52.54	54.8	干渉なし	干渉なし	干渉なし	A	1個
4	8	2	60	6	120	12	-0.005～0mm	3.8	6	62.97	干渉なし	干渉なし	干渉なし	干渉なし	A	1個
6	12	3	30	6	75	-	-0.005～0mm	5.7	-	干渉なし	干渉なし	干渉なし	干渉なし	干渉なし	B	1個
6	12	3	40	6	80	-	-0.005～0mm	5.7	-	干渉なし	干渉なし	干渉なし	干渉なし	干渉なし	B	1個
6	12	3	60	6	95	-	-0.005～0mm	5.7	-	干渉なし	干渉なし	干渉なし	干渉なし	干渉なし	B	1個
8	16	4	40	8	80	-	-0.006～0mm	7.6	-	干渉なし	干渉なし	干渉なし	干渉なし	干渉なし	B	1個
8	16	4	60	8	100	-	-0.006～0mm	7.6	-	干渉なし	干渉なし	干渉なし	干渉なし	干渉なし	B	1個
8	16	4	80	8	140	-	-0.006～0mm	7.6	-	干渉なし	干渉なし	干渉なし	干渉なし	干渉なし	B	1個
10	20	5	40	10	80	-	-0.006～0mm	9.5	-	干渉なし	干渉なし	干渉なし	干渉なし	干渉なし	B	1個
10	20	5	60	10	100	-	-0.006～0mm	9.5	-	干渉なし	干渉なし	干渉なし	干渉なし	干渉なし	B	1個
10	20	5	100	10	150	-	-0.006～0mm	9.5	-	干渉なし	干渉なし	干渉なし	干渉なし	干渉なし	B	1個

通常単価(税別) (税込単価)	通常出荷日

11,926円 ( 13,119円 )	4日目
11,976円 ( 13,174円 )	4日目
12,026円 ( 13,229円 )	4日目
11,742円 ( 12,916円 )	4日目
11,800円 ( 12,980円 )	4日目
11,850円 ( 13,035円 )	4日目
11,918円 ( 13,110円 )	4日目
11,750円 ( 12,925円 )	4日目
11,818円 ( 13,000円 )	4日目
11,876円 ( 13,064円 )	4日目
11,926円 ( 13,119円 )	4日目
11,792円 ( 12,971円 )	4日目
11,901円 ( 13,091円 )	4日目
12,017円 ( 13,219円 )	4日目
13,037円 ( 14,341円 )	4日目
13,188円 ( 14,507円 )	4日目
13,330円 ( 14,663円 )	4日目
13,472円 ( 14,819円 )	4日目
12,034円 ( 13,237円 )	4日目
12,184円 ( 13,402円 )	4日目
12,319円 ( 13,551円 )	4日目
12,469円 ( 13,716円 )	4日目
11,842円 ( 13,026円 )	4日目
11,994円 ( 13,193円 )	4日目
12,126円 ( 13,339円 )	4日目
12,562円 ( 13,818円 )	4日目
12,720円 ( 13,992円 )	4日目
12,853円 ( 14,138円 )	4日目
16,355円 ( 17,991円 )	4日目
17,308円 ( 19,039円 )	4日目
17,592円 ( 19,351円 )	4日目
17,810円 ( 19,591円 )	4日目
18,094円 ( 19,903円 )	4日目
18,527円 ( 20,380円 )	4日目
19,932円 ( 21,925円 )	4日目
26,426円 ( 29,069円 )	4日目
24,562円 ( 27,018円 )	4日目
25,556円 ( 28,112円 )	4日目
30,329円 ( 33,362円 )	4日目
31,674円 ( 34,841円 )	4日目
34,006円 ( 37,407円 )	4日目
36,312円 ( 39,943円 )	4日目
38,477円 ( 42,325円 )	4日目
42,179円 ( 46,397円 )	4日目

詳細情報

基本情報

基本情報

グラファイト加工に適したシャープな刃形を採用。長寿命を実現します。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

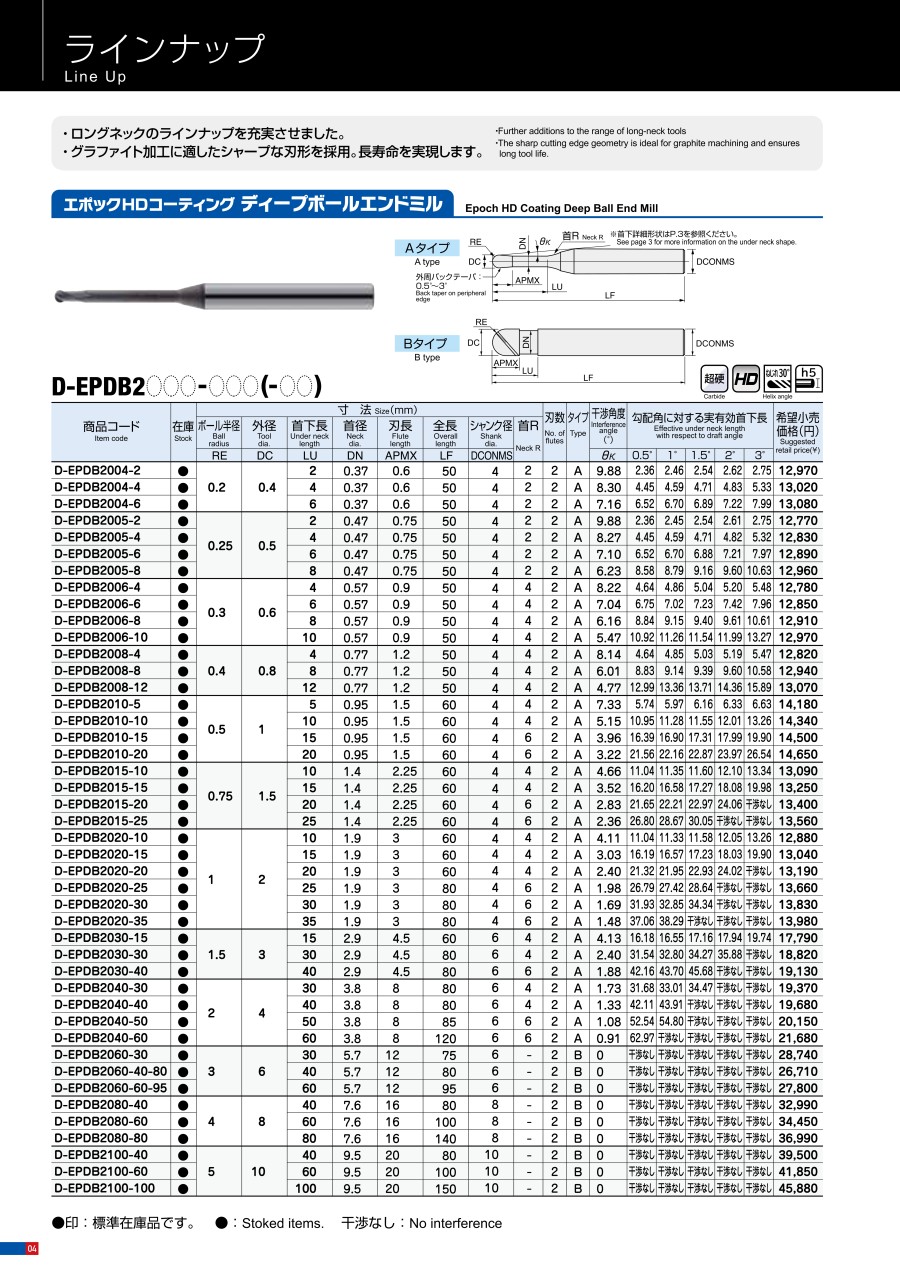

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
