GK-ZAST 薄板専用ハイブリッドドリルゼロバリスタブ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 9,593円～58,844円

税込単価: 10,552円～64,728円

【特長】・極薄素材も驚きの美しい仕上がり・鋭利な端部も複雑な形状の素材も難なく...

詳細情報を確認する

被削材
アルミ / 銅 / 樹脂
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
非鉄用（DLC）
単品/セット品
単品
シンニング
特殊
被削材（詳細）
アルミニウム合金鋳物（ADC・AC）、アルミニウム展伸材（A7075・A2024）、アルミニウム展伸材（A5052・A6063）、銅合金（C1020・C6140）、硬質樹脂（アクリル）、軟質樹脂（MCナイロン・PP・PE・塩ビ）

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が151型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

1.0φ～16.0φまで 0.1mm単位でラインナップゼロバリスタブ誕生!!

驚異的なスピードアップ_{（ギケン社比2～3倍）}
全方位穿孔対応
鋭利な端部も複雑な形状の素材も
難なく穿孔できます
EU・アメリカ・中国特許出願中・意匠登録済
「ゼロバリ」商標登録済

波型3D複合R形状

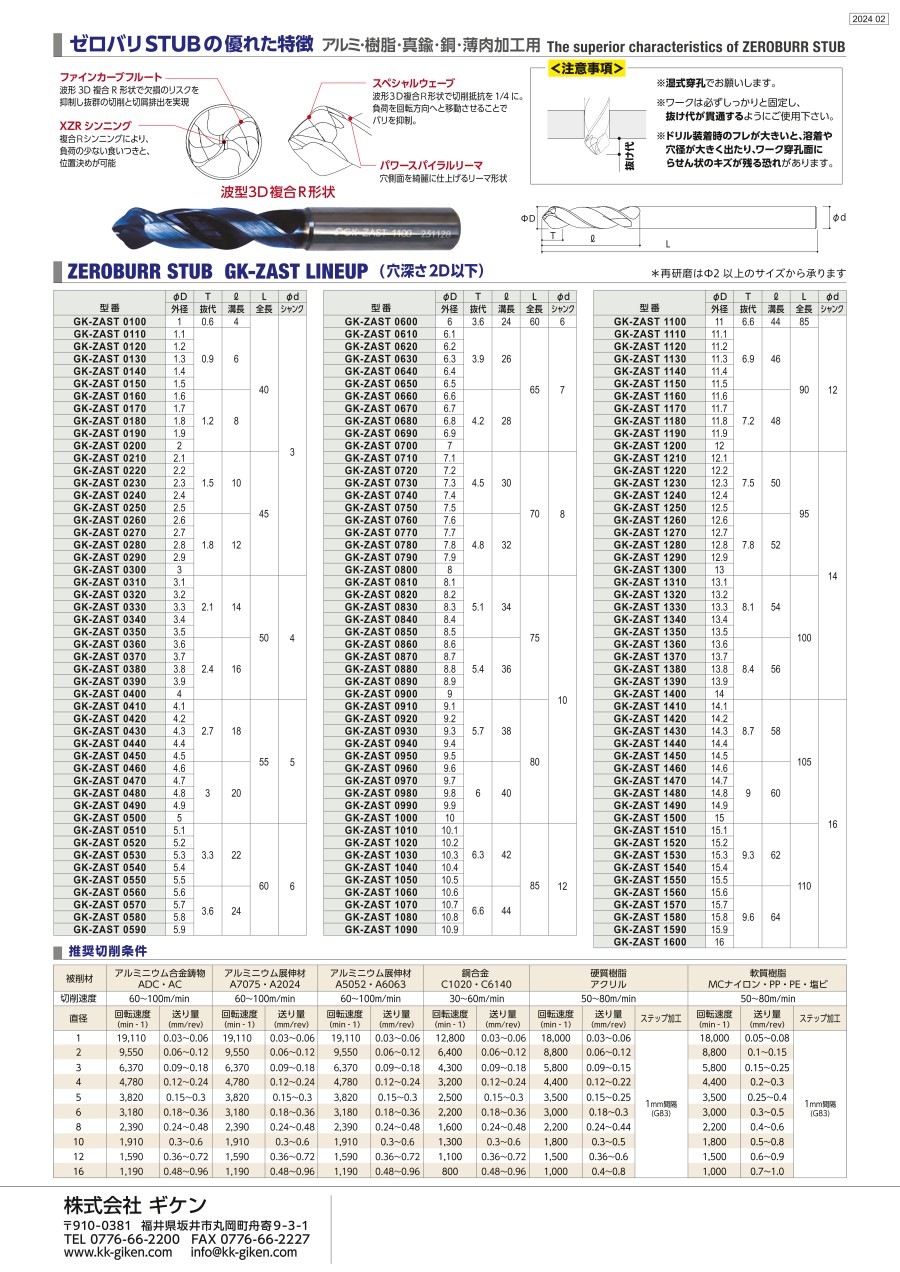

外形図

※寸法についてはデジタルカタログを参照ください。

動画

推奨切削条件

被削材	アルミニウム合金鋳物 ADC・AC		アルミニウム展伸材 A7075・A2024		アルミニウム展伸材 A5052・A6063		銅合金 C1020・C6140		硬質樹脂アクリル			軟質樹脂 MCナイロン・PP・PE・塩ピ
切削速度	60～100m/min		60～100m/min		60～100m/min		30～60m/min		50～80m/min			50～80m/min
直径	回転速度（min-1）	送り量（mm/rev）	回転速度（min-1）	送り量（mm/rev）	回転速度（min-1）	送り量（mm/rev）	回転速度（min-1）	送り量（mm/rev）	回転速度（min-1）	送り量（mm/rev）	ステップ加工	回転速度（min-1）	送り量（mm/rev）	ステップ加工
1	19,110	0.03～0.06	19,110	0.03～0.06	19,110	0.03 ～0.06	12,800	0.03～0.06	18,000	0.03～0.06	1mm間隔（G83）	18,000	0.05～0.08	1mm間隔（G83）
2	9,550	0.06～0.12	9,550	0.06～0.12	9,550	0.06～0.12	6,400	0.06～0.12	8,800	0.06～0.12		8,800	0.1～0.15
3	6,370	0.09～0.18	6,370	0.09～0.18	6,370	0.09～0.18	4,300	0.09～0.18	5,800	0.09～0.15		5,800	0.15～0.25
4	4,780	0.12～0.24	4,780	0.12～0.24	4,780	0.12～0.24	3,200	0.12～0.24	4,400	0.12～0.22		4,400	0.2～0.3
5	3,820	0.15～0.3	3,820	0.15～0.3	3,820	0.15～0.3	2,500	0.15～0.3	3,500	0.15～0.25		3,500	0.25～0.4
6	3,180	0.18～0.36	3,180	0.18～0.36	3,180	0.18～0.36	2,200	0.18～0.36	3,000	0.18～0.3		3,000	0.3～0.5
8	2,390	0.24～0.48	2,390	0.24～0.48	2,390	0.24～0.48	1,600	0.24～0.48	2,200	0.24～0.44		2,200	0.4～0.6
10	1,910	0.3～0.6	1,910	0.3～0.6	1,910	0.3～0.6	1,300	0.3～0.6	1,800	0.3～0.5		1,800	0.5～0.8
12	1,590	0.36～0.72	1,590	0.36～0.72	1,590	0.36～0.72	1,100	0.36～0.72	1,500	0.36～0.6		1,500	0.6～0.9
16	1,190	0.48～0.96	1,190	0.48～0.96	1,190	0.48～0.96	800	0.48～0.96	1,000	0.4～0.8		1,000	0.7～1.0

注意・禁止事項

＜注意事項＞

※湿式穿孔でお願いします。

※ワークは必ずしっかりと固定し、抜け代が貫通するようにご使用下さい。

※ドリル装着時のフレが大きいと、溶着や穴径が大きく出たり、ワーク穿孔面にらせん状のキズが残る恐れがあります。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

最小発注数量

1	4	40	3	1個
1.1	6	40	3	1個
1.2	6	40	3	1個
1.3	6	40	3	1個
1.4	6	40	3	1個
1.5	6	40	3	1個
1.6	8	40	3	1個
1.7	8	40	3	1個
1.8	8	40	3	1個
1.9	8	40	3	1個
2	8	40	3	1個
2.1	10	45	3	1個
2.2	10	45	3	1個
2.3	10	45	3	1個
2.4	10	45	3	1個
2.5	10	45	3	1個
2.6	12	45	3	1個
2.7	12	45	3	1個
2.8	12	45	3	1個
2.9	12	45	3	1個
3	12	45	3	1個
3.1	14	50	4	1個
3.2	14	50	4	1個
3.3	14	50	4	1個
3.4	14	50	4	1個
3.5	14	50	4	1個
3.6	16	50	4	1個
3.7	16	50	4	1個
3.8	16	50	4	1個
3.9	16	50	4	1個
4	16	50	4	1個
4.1	18	55	5	1個
4.2	18	55	5	1個
4.3	18	55	5	1個
4.4	18	55	5	1個
4.5	18	55	5	1個
4.6	20	55	5	1個
4.7	20	55	5	1個
4.8	20	55	5	1個
4.9	20	55	5	1個
5	20	55	5	1個
5.1	22	60	6	1個
5.2	22	60	6	1個
5.3	22	60	6	1個
5.4	22	60	6	1個
5.5	22	60	6	1個
5.6	24	60	6	1個
5.7	24	60	6	1個
5.8	24	60	6	1個
5.9	24	60	6	1個
6	24	60	6	1個
6.1	26	65	7	1個
6.2	26	65	7	1個
6.3	26	65	7	1個
6.4	26	65	7	1個
6.5	26	65	7	1個
6.6	28	65	7	1個
6.7	28	65	7	1個
6.8	28	65	7	1個
6.9	28	65	7	1個

通常単価(税別) (税込単価)	通常出荷日

11,317円 ( 12,449円 )	1日目
11,317円 ( 12,449円 )	1日目
11,317円 ( 12,449円 )	1日目
11,317円 ( 12,449円 )	1日目
11,317円 ( 12,449円 )	1日目
11,317円 ( 12,449円 )	1日目
11,317円 ( 12,449円 )	1日目
11,317円 ( 12,449円 )	1日目
11,317円 ( 12,449円 )	1日目
11,317円 ( 12,449円 )	1日目
9,593円 ( 10,552円 )	1日目
9,593円 ( 10,552円 )	1日目
9,593円 ( 10,552円 )	1日目
9,593円 ( 10,552円 )	1日目
9,593円 ( 10,552円 )	1日目
9,593円 ( 10,552円 )	1日目
9,593円 ( 10,552円 )	1日目
9,593円 ( 10,552円 )	1日目
9,593円 ( 10,552円 )	1日目
9,593円 ( 10,552円 )	1日目
9,593円 ( 10,552円 )	1日目
10,151円 ( 11,166円 )	1日目
10,151円 ( 11,166円 )	1日目
10,151円 ( 11,166円 )	1日目
10,151円 ( 11,166円 )	1日目
10,151円 ( 11,166円 )	1日目
10,151円 ( 11,166円 )	1日目
10,151円 ( 11,166円 )	1日目
10,151円 ( 11,166円 )	1日目
10,151円 ( 11,166円 )	1日目
10,151円 ( 11,166円 )	1日目
10,734円 ( 11,807円 )	1日目
10,734円 ( 11,807円 )	1日目
10,734円 ( 11,807円 )	1日目
10,734円 ( 11,807円 )	1日目
10,734円 ( 11,807円 )	1日目
10,734円 ( 11,807円 )	1日目
10,734円 ( 11,807円 )	1日目
10,734円 ( 11,807円 )	1日目
10,734円 ( 11,807円 )	1日目
10,734円 ( 11,807円 )	1日目
11,439円 ( 12,583円 )	1日目
11,439円 ( 12,583円 )	1日目
11,439円 ( 12,583円 )	1日目
11,439円 ( 12,583円 )	1日目
11,439円 ( 12,583円 )	1日目
11,439円 ( 12,583円 )	1日目
11,439円 ( 12,583円 )	1日目
11,439円 ( 12,583円 )	1日目
11,439円 ( 12,583円 )	1日目
11,439円 ( 12,583円 )	1日目
14,766円 ( 16,243円 )	1日目
14,766円 ( 16,243円 )	1日目
14,766円 ( 16,243円 )	1日目
14,766円 ( 16,243円 )	1日目
14,766円 ( 16,243円 )	1日目
14,766円 ( 16,243円 )	1日目
14,766円 ( 16,243円 )	1日目
14,766円 ( 16,243円 )	1日目
14,766円 ( 16,243円 )	1日目

基本情報

基本情報

【特長】
・極薄素材も驚きの美しい仕上がり
・鋭利な端部も複雑な形状の素材も難なく穿孔できます
【用途】
・アルミ・樹脂・真鍮・銅・薄板加工用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
