非鉄用底刃付き高能率スレッドミル 2Dタイプ

製品特長・仕様

劇的な加工時間削減に!

穴&ねじをまとめて1本でヘリカル連続加工

従来との加工時間比較例_{（非切削時間を含む）}

M6×1 ねじ立て長さ10mm ADC12材
従来ドリル ：Vc=126m/min,f=0.6mm/rev
タップ ：Vc=94m/min（ ATC1回）
AT-2 R-SPEC：Vc=220m/min,f=1.2mm/rev

鋳抜き穴での加工位置ズレ対策に!

もともと鋳抜き穴はラフな位置設定が多く
抜き勾配も付くため後工程でズレやすい…

■ ドリルタップ（DRT）との穴位置精度比較例

M8×1.25 深さ18mm AC 材
下穴φ4.3より軸心0.7mmずらした加工試験
ドリルタップ：Vc=100m/min,f=1.25mm/rev
AT-2 R-SPEC：Vc=220m/min,f=1.2mm/rev

エアブローにて加工OK!

Q. 電気部品の加工では油が使えないケースも…

A. 基本的に水溶性切削油剤を推奨していますが切りくず細分化&DLCコートの
    溶着抑制効果により下穴がある場合エアブローでの加工も可能です！

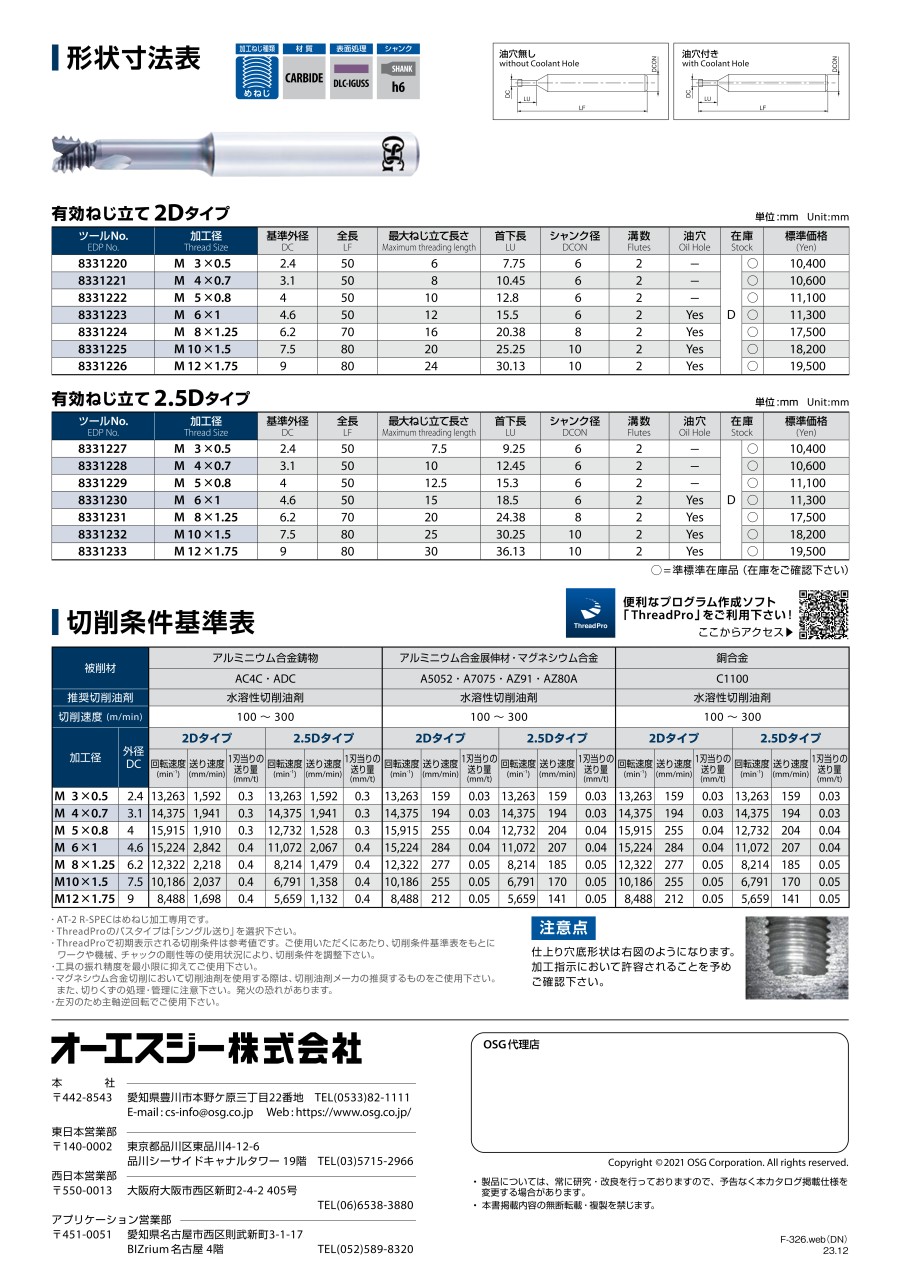

外形図

※寸法についてはデジタルカタログを参照ください。

推奨切削条件

推奨切削条件表

切削条件時の注意

• AT-2 R-SPECはめねじ加工専用です。
• ThreadProのパスタイプは「シングル送り」を選択下さい。
• ThreadProで初期表示される切削条件は参考値です。ご使用いただくにあたり、切削条件基準表をもとにワークや機械、チャックの剛性等の使用状況により、
  切削条件を調整下さい。
• 工具の振れ精度を最小限に抑えてご使用下さい。
• マグネシウム合金切削において切削油剤を使用する際は、切削油剤メーカの推奨するものをご使用下さい。
  また、切りくずの処理・管理に注意下さい。発火の恐れがあります。
• 左刃のため主軸逆回転でご使用下さい。

注意・禁止事項

注意点

仕上り穴底形状は右図のようになります。
加工指示において許容されることを予めご確認下さい。
