不二越

アクアREVOドリルバリレス 4D AQRVDBL4D

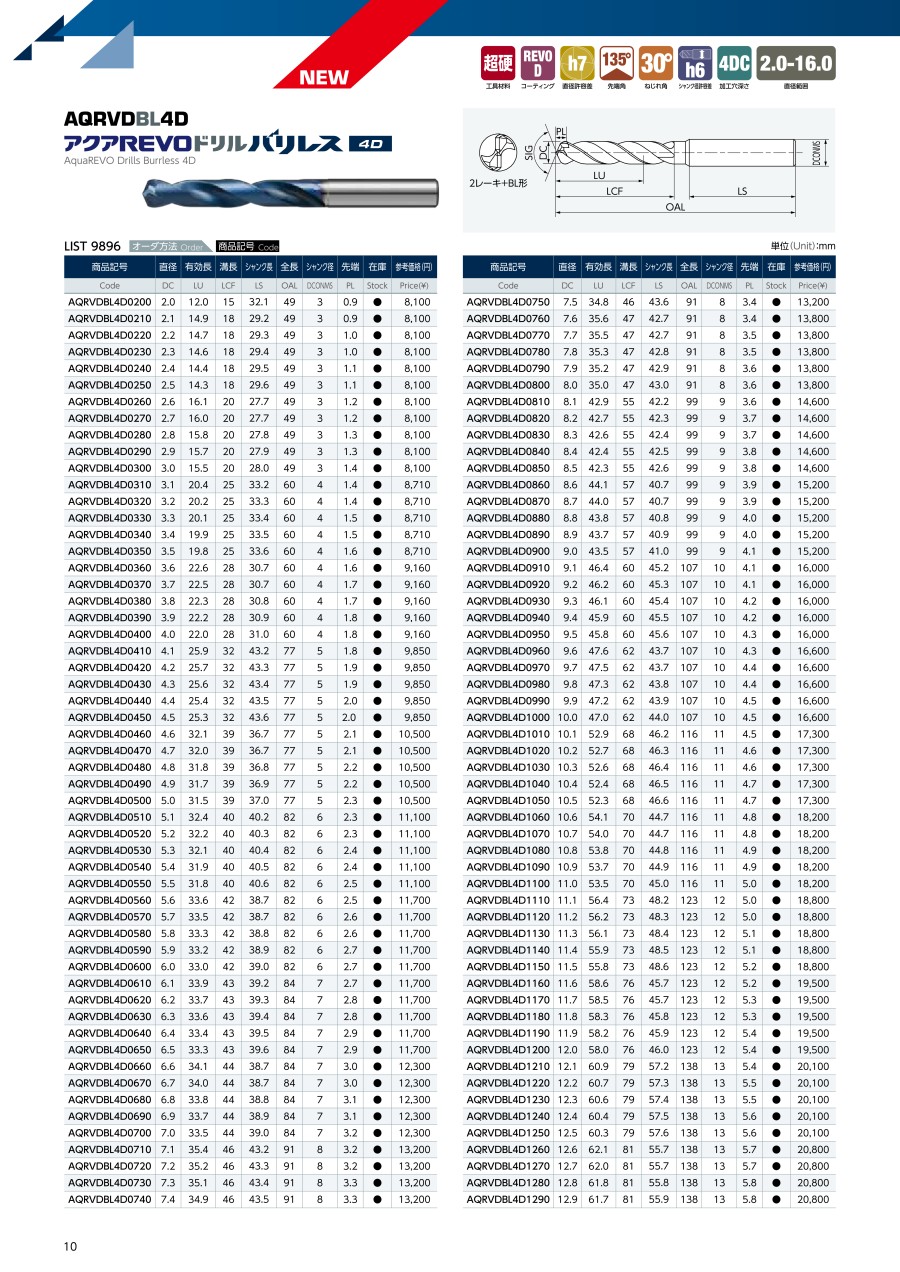

画像をクリックして拡大イメージを表示する

カタログ |

通常単価(税別): 7,295円～22,630円

税込単価: 8,025円～24,893円

通常出荷日：1日目

【特長】・RエッジとCポイントのコンビネーションがバリレスを実現・コーナRが抜け際のスラスト方向の力を...

詳細を確認

未確定：候補が181型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

バリは最小限に、陣笠残りはゼロに
アクアREVOドリルバリレス
RエッジとCポイントのコンビネーションがバリレスを実現 PAT.P

Rエッジラジアスエッジ

コーナRが抜け際のスラスト方向の力を低減し、組織の変形を抑制
シャープエッジがバリを残さず切り取る

Cポイントセンタポイント

ドリルの振れ回りを抑制し、マージンの擦れによるバリを抑える

性能・試験情報

バリレス性能

・平面の抜けバリはもちろん、バリ取りが難しいクロス穴でも抜群のバリレス性能
・陣笠残りゼロで、二次加工レスを実現

バリ高さ（同径クロス穴）

直径：φ6、切削速度：87.5m/min、加工深さ：12mm（貫通）
被削材：S50C、送り量：0.24mm/rev、切削油剤：水溶性

陣笠残り

直径：φ6、切削速度：87.5m/min、加工深さ：13mm（貫通）
被削材：S50C、送り量：0.24mm/rev、切削油剤：水溶性

汎用ドリルと同等の長寿命

切削長が伸びてもバリをしっかり抑制
バリレスでも汎用ドリルと同等の長寿命を実現

切削長とバリ高さ

切削長120m加工後の工具摩耗

直径：φ6、被削材：S50C、切削速度：87.5m/min、送り量：0.24mm/rev、加工深さ：24mm（貫通）、切削油剤：水溶性、使用機械：立形M/C（BT40）

被削材対応表

	一般構造用鋼	炭素鋼		合金鋼調質鋼	ダイス鋼プリハードン鋼	高硬度鋼	ステンレス鋼	Ti合金耐熱合金	鋳鉄	アルミニウム合金
	一般構造用鋼	低炭素鋼	高炭素鋼	合金鋼調質鋼	ダイス鋼プリハードン鋼	高硬度鋼	ステンレス鋼	Ti合金耐熱合金	鋳鉄	アルミニウム合金
	SS400	S10C	S45C S50C	SCM SCr	30～40 HRC	40～65 HRC	SUS304 SUS420	Ti-6Al-4V インコネル	FC FCD	AC ADC
AQRVDBL4D	◎	◎	◎	◎	○	-	-	-	○	-

◎：最適 ◯：適用 -：推奨しません

外形図

※寸法についてはデジタルカタログまたは下記規格表を参照ください。

規格表

単位：mm

商品記号	直径	有効長	溝長	シャンク長	全長	シャンク径	先端
Code	DC	LU	LCF	LS	OAL	DCONMS	PL
AQRVDBL4D0205	2.05	14.9	18	29.2	49	3	0.9
AQRVDBL4D0215	2.15	14.7	18	29.3	49	3	1.0
AQRVDBL4D0225	2.25	14.6	18	29.4	49	3	1.0
AQRVDBL4D0235	2.35	14.4	18	29.5	49	3	1.1
AQRVDBL4D0245	2.45	14.3	18	29.6	49	3	1.1
AQRVDBL4D0255	2.55	16.1	20	27.7	49	3	1.2
AQRVDBL4D0265	2.65	16.0	20	27.7	49	3	1.2
AQRVDBL4D0275	2.75	15.8	20	27.8	49	3	1.3
AQRVDBL4D0285	2.85	15.7	20	27.9	49	3	1.3
AQRVDBL4D0295	2.95	15.5	20	28.0	49	3	1.4
AQRVDBL4D0305	3.05	20.4	25	33.2	60	4	1.4
AQRVDBL4D0315	3.15	20.2	25	33.3	60	4	1.4
AQRVDBL4D0325	3.25	20.1	25	33.4	60	4	1.5
AQRVDBL4D0335	3.35	19.9	25	33.5	60	4	1.5
AQRVDBL4D0345	3.45	19.8	25	33.6	60	4	1.6
AQRVDBL4D0355	3.55	22.6	28	30.7	60	4	1.6
AQRVDBL4D0365	3.65	22.5	28	30.7	60	4	1.7
AQRVDBL4D0375	3.75	22.3	28	30.8	60	4	1.7
AQRVDBL4D0385	3.85	22.2	28	30.9	60	4	1.8
AQRVDBL4D0395	3.95	22.0	28	31.0	60	4	1.8
AQRVDBL4D0405	4.05	25.9	32	43.2	77	5	1.8
AQRVDBL4D0415	4.15	25.7	32	43.3	77	5	1.9
AQRVDBL4D0425	4.25	25.6	32	43.4	77	5	1.9
AQRVDBL4D0435	4.35	25.4	32	43.5	77	5	0 9
AQRVDBL4D0445	4.45	25.3	32	43.6	77	5	2.0
AQRVDBL4D0455	4.55	32.1	39	36.7	77	5	2.1
AQRVDBL4D0465	4.65	32.0	39	36.7	77	5	2.1
AQRVDBL4D0475	4.75	31.8	39	36.8	77	5	2.2
AQRVDBL4D0485	4.85	31.7	39	36.9	77	5	2.2
AQRVDBL4D0495	4.95	31.5	39	37.0	77	5	2.3
AQRVDBL4D0505	5.05	32.4	40	40.2	82	6	3 1
AQRVDBL4D0515	5.15	32.2	40	40.3	82	6	2.3
AQRVDBL4D0525	5.25	32.1	40	40.4	82	6	2.4
AQRVDBL4D0535	5.35	31.9	40	40.5	82	6	2.4
AQRVDBL4D0545	5.45	31.8	40	40.6	82	6	2.5
AQRVDBL4D0555	5.55	33.6	42	38.7	82	6	2.5
AQRVDBL4D0565	5.65	33.5	42	38.7	82	6	2.6
AQRVDBL4D0575	5.75	33.3	42	38.8	82	6	2.6
AQRVDBL4D0585	5.85	33.2	42	38.9	82	6	2.7
AQRVDBL4D0595	5.95	33.0	42	39.0	82	6	6 2

推奨切削条件

推奨切削条件表

基準切削条件
AQRVDBL 4D　アクアREVOドリルバリレス4D

通り穴加工用のドリルです。止り穴にはアクアREVOドリルを推奨します。

被削材	一般構造用鋼 SS400		炭素鋼/ねずみ鋳鉄 S50C/FC250		合金鋼/調質鋼 SCM440		ダイス鋼/プリハードン鋼 SKD61 NAK HPM		ダクタイル鋳鉄 FCD400
被削材	～200HB				20～30HRC		30～40HRC
直径（mm）	回転数（min^-1）	送り速度（mm/min）	回転数（min^-1）	送り速度（mm/min）	回転数（min^-1）	送り速度（mm/min）	回転数（min^-1）	送り速度（mm/min）	回転数（min^-1）	送り速度（mm/min）
2.0	11100	440	8000	480	8000	480	4800	190	8000	640
3.0	7400	440	5300	480	5300	480	3200	190	5300	640
5.0	4500	450	3200	480	3200	480	1900	190	3200	640
6.0	5300	640	4200	1000	4200	1000	2400	320	4200	1000
8.0	4000	640	3200	1000	3200	1000	1800	320	3200	1000
10.0	2550	510	1900	760	1900	760	1100	240	1900	570
12.0	2100	500	1600	770	1600	770	900	240	1600	580
14.0	1600	450	1100	460	1100	460	700	200	1100	460
16.0	1400	450	1000	320	1000	320	600	190	1000	480

切削条件時の注意

1） AQRVDBLは通り穴用のドリルです。ドリル先端から0.6DC以上貫通してご使用ください。
2）入口や出口が傾斜面や段差のある場合、バリレス性能が発揮できません。その場合はフラットドリルを推奨します。
3）機械や加工物取り付けにおいて剛性がない場合、びびりが発生する場合は、上表の回転数と送り速度を同じ割合で下げてください。
4）ウェット加工は水溶性切削油剤を使用した場合です。
5）不水溶性切削油剤の場合には回転数と送り速度を20%下げてください。
6）アルミニウム合金、軽金属、ステンレス鋼、高硬度鋼の加工には不向きです。
7）高温の切りくずやドリル折損時の火花により火傷や火災の危険がありますので、防火対策を行ってください。
8）被削材や加工条件により切りくず排出性が悪くなる事があります。その場合にはステップ送りをしてください。
9）ステップ送りは穴の上面まで戻してください。
10）ステップ量は0.5～1.0DCを目安にしてください。小径は0.2～0.5DCを目安にしてください。
11）ドリルの振れを0.02mm以下に、小径・高速切削の場合は0.01mm以下に抑えてチャッキングしてください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

有効加工深さ

(mm)

シャンク径公差

(mm)

最小発注数量

2	15	49	3	-0.01～0	8	-0.006～0	1個
2.05	18	49	3	-0.01～0	8.2	-0.006～0	1個
2.1	18	49	3	-0.01～0	8.4	-0.006～0	1個
2.15	18	49	3	-0.01～0	8.6	-0.006～0	1個
2.2	18	49	3	-0.01～0	8.8	-0.006～0	1個
2.25	18	49	3	-0.01～0	9	-0.006～0	1個
2.3	18	49	3	-0.01～0	9.2	-0.006～0	1個
2.35	18	49	3	-0.01～0	9.4	-0.006～0	1個
2.4	18	49	3	-0.01～0	9.6	-0.006～0	1個
2.45	18	49	3	-0.01～0	9.8	-0.006～0	1個
2.5	18	49	3	-0.01～0	10	-0.006～0	1個
2.55	20	49	3	-0.01～0	10.2	-0.006～0	1個
2.6	20	49	3	-0.01～0	10.4	-0.006～0	1個
2.65	20	49	3	-0.01～0	10.6	-0.006～0	1個
2.7	20	49	3	-0.01～0	10.8	-0.006～0	1個
2.75	20	49	3	-0.01～0	11	-0.006～0	1個
2.8	20	49	3	-0.01～0	11.2	-0.006～0	1個
2.85	20	49	3	-0.01～0	11.4	-0.006～0	1個
2.9	20	49	3	-0.01～0	11.6	-0.006～0	1個
2.95	20	49	3	-0.01～0	11.8	-0.006～0	1個
3	20	49	3	-0.01～0	12	-0.006～0	1個
3.05	25	60	4	-0.012～0	12.2	-0.008～0	1個
3.1	25	60	4	-0.012～0	12.4	-0.008～0	1個
3.15	25	60	4	-0.012～0	12.6	-0.008～0	1個
3.2	25	60	4	-0.012～0	12.8	-0.008～0	1個
3.25	25	60	4	-0.012～0	13	-0.008～0	1個
3.3	25	60	4	-0.012～0	13.2	-0.008～0	1個
3.35	25	60	4	-0.012～0	13.4	-0.008～0	1個
3.4	25	60	4	-0.012～0	13.6	-0.008～0	1個
3.45	25	60	4	-0.012～0	13.8	-0.008～0	1個
3.5	25	60	4	-0.012～0	14	-0.008～0	1個
3.55	28	60	4	-0.012～0	14.2	-0.008～0	1個
3.6	28	60	4	-0.012～0	14.4	-0.008～0	1個
3.65	28	60	4	-0.012～0	14.6	-0.008～0	1個
3.7	28	60	4	-0.012～0	14.8	-0.008～0	1個
3.75	28	60	4	-0.012～0	15	-0.008～0	1個
3.8	28	60	4	-0.012～0	15.2	-0.008～0	1個
3.85	28	60	4	-0.012～0	15.4	-0.008～0	1個
3.9	28	60	4	-0.012～0	15.6	-0.008～0	1個
3.95	28	60	4	-0.012～0	15.8	-0.008～0	1個
4	28	60	4	-0.012～0	16	-0.008～0	1個
4.05	32	77	5	-0.012～0	16.2	-0.008～0	1個
4.1	32	77	5	-0.012～0	16.4	-0.008～0	1個
4.15	32	77	5	-0.012～0	16.6	-0.008～0	1個
4.2	32	77	5	-0.012～0	16.8	-0.008～0	1個
4.25	32	77	5	-0.012～0	17	-0.008～0	1個
4.3	32	77	5	-0.012～0	17.2	-0.008～0	1個
4.35	32	77	5	-0.012～0	17.4	-0.008～0	1個
4.4	32	77	5	-0.012～0	17.6	-0.008～0	1個
4.45	32	77	5	-0.012～0	17.8	-0.008～0	1個
4.5	32	77	5	-0.012～0	18	-0.008～0	1個
4.55	39	77	5	-0.012～0	18.2	-0.008～0	1個
4.6	39	77	5	-0.012～0	18.4	-0.008～0	1個
4.65	39	77	5	-0.012～0	18.6	-0.008～0	1個
4.7	39	77	5	-0.012～0	18.8	-0.008～0	1個
4.75	39	77	5	-0.012～0	19	-0.008～0	1個
4.8	39	77	5	-0.012～0	19.2	-0.008～0	1個
4.85	39	77	5	-0.012～0	19.4	-0.008～0	1個
4.9	39	77	5	-0.012～0	19.6	-0.008～0	1個
4.95	39	77	5	-0.012～0	19.8	-0.008～0	1個

通常単価(税別) (税込単価)	通常出荷日

7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,295円 ( 8,025円 )	1日目
7,844円 ( 8,628円 )	1日目
7,844円 ( 8,628円 )	1日目
7,844円 ( 8,628円 )	1日目
7,844円 ( 8,628円 )	1日目
7,844円 ( 8,628円 )	1日目
7,844円 ( 8,628円 )	1日目
7,844円 ( 8,628円 )	1日目
7,844円 ( 8,628円 )	1日目
7,844円 ( 8,628円 )	1日目
7,844円 ( 8,628円 )	1日目
8,247円 ( 9,072円 )	1日目
8,247円 ( 9,072円 )	1日目
8,247円 ( 9,072円 )	1日目
8,247円 ( 9,072円 )	1日目
8,247円 ( 9,072円 )	1日目
8,247円 ( 9,072円 )	1日目
8,247円 ( 9,072円 )	1日目
8,247円 ( 9,072円 )	1日目
8,247円 ( 9,072円 )	1日目
8,247円 ( 9,072円 )	1日目
8,864円 ( 9,750円 )	1日目
8,864円 ( 9,750円 )	1日目
8,864円 ( 9,750円 )	1日目
8,864円 ( 9,750円 )	1日目
8,864円 ( 9,750円 )	1日目
8,864円 ( 9,750円 )	1日目
8,864円 ( 9,750円 )	1日目
8,864円 ( 9,750円 )	1日目
8,864円 ( 9,750円 )	1日目
8,864円 ( 9,750円 )	1日目
9,429円 ( 10,372円 )	1日目
9,429円 ( 10,372円 )	1日目
9,429円 ( 10,372円 )	1日目
9,429円 ( 10,372円 )	1日目
9,429円 ( 10,372円 )	1日目
9,429円 ( 10,372円 )	1日目
9,429円 ( 10,372円 )	1日目
9,429円 ( 10,372円 )	1日目
9,429円 ( 10,372円 )	1日目

基本情報

基本情報

【特長】
・RエッジとCポイントのコンビネーションがバリレスを実現
・コーナRが抜け際のスラスト方向の力を低減し、組織の変形を抑制
・シャープエッジがバリを残さず切り取る
・ドリルの振れ回りを抑制し、マージンの擦れによるバリを抑える
・平面の抜けバリはもちろん、バリ取りが難しいクロス穴でも抜群のバリレス性能
・陣笠残りゼロで、二次加工レスを実現
・切削長が伸びてもバリをしっかり抑制
・バリレスでも汎用ドリルと同等の長寿命を実現

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アクアREVOドリルバリレス 4D AQRVDBL4Dのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品アクアREVOドリルバリレス 4D AQRVDBL4D	DLC-REVOドリルバリレス 4D	ストライクドリル EZN4D形（4Dタイプ）	アクアドリル EX パワーフィード 4D PF4D	アクアREVOドリルスタブ	ロールタップ下穴用ストライクドリル EZT4D形（4Dタイプ）内部給油式
メーカー	不二越	不二越	ダイジェット	不二越	不二越	ダイジェット
通常価格	7,295円-	7,295円 -	6,589円 -	8,267円 -	6,870円 -	10,334円 -
通常出荷日	1日目	1日目〜	3日目	在庫品1日目〜	1日目〜	1日目〜
被削材	一般鋼 / 調質鋼 / 鋳鉄	アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼	一般鋼 / 調質鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン / その他
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク
コーティング・表面処理	鋼用	非鉄用（DLC）	鋼用	鋼用	鋼用	鋼用
単品/セット品	単品	単品	単品	単品	単品	単品
