THE CUT

スーパー面取丸 MTMS型

スーパー面取丸 MTMS型
  • MTMS9-15.4-60
  • MTMS14-25-60
  • MTMS9-12-75
通常単価(税別)
22,770円
税込単価
25,047円

【特長】・3面拘束によるインサートの強固な保持力で更に高剛性・面取り加工に最適...

詳細情報を確認する

ご注意

  • インサートは別売です。
未確定：候補が3型番あります。
    数量：

    商品情報






    製品特長・仕様

    スーパー面取丸 MTMS型 特長
    • 3面拘束によるインサートの強固な保持力で更に高剛性
    • 面取り加工に最適なブレーカーの開発により、高能率・長寿命を実現
    • 各種メーカーの旋盤用インサート：DC□T0702・・、11T3・・の装着も可能です。ただしインサート切れ刃スクイ角度8°以上のものをご選定ください。（ビスの変更の可能性有り）

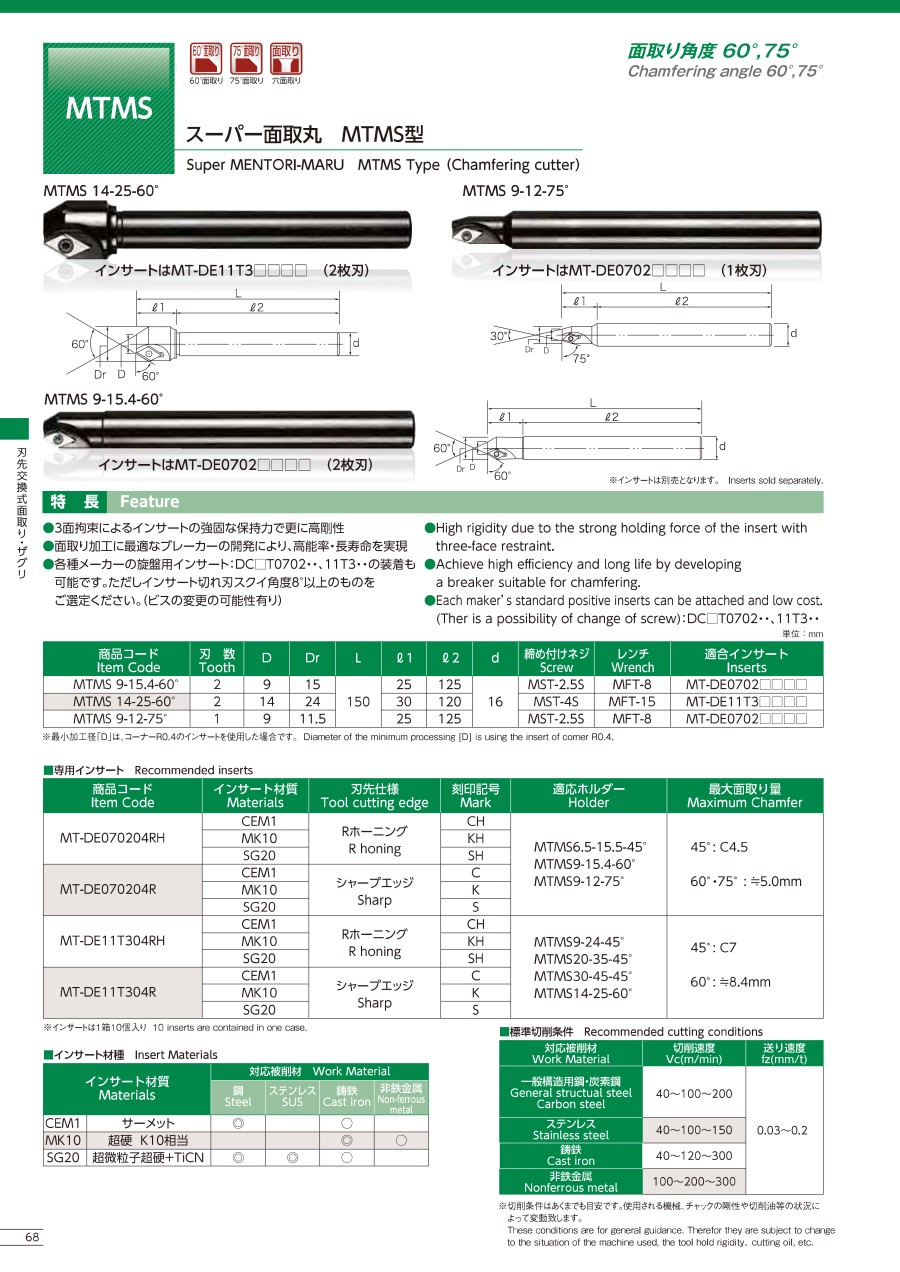

    外形図

    MTMS 14-25-60°
    インサートはMT-DE11T3□□□□ （2枚刃）

    スーパー面取丸 MTMS型 外形図-1

    MTMS 9-12-75°
    インサートはMT-DE0702□□□□ （1枚刃）

    スーパー面取丸 MTMS型 外形図-2

    MTMS 9-15.4-60°
    インサートはMT-DE0702□□□□ （2枚刃）

    スーパー面取丸 MTMS型 外形図-3

    ※インサートは別売となります。
    ※寸法についてはデジタルカタログを参照ください。



    推奨切削条件

    推奨切削条件表

    対応被削材切削速度
    Vc（m/min）    		送り速度
    fz（mm/t）
    一般構造用鋼・炭素鋼40～100～2000.03～0.2
    ステンレス40～100～150
    鋳鉄40～120～300
    非鉄金属100～200～300

    切削条件時の注意

    ※切削条件はあくまでも目安です。使用される機械、チャックの剛性や切削油等の状況によって変動致します。

    適用被削材

    インサート材種

    インサート材質対応被削材
    鋼ステンレス鋳鉄非鉄金属
    CEM1サーメット◎ ○
    MK10超硬 K10相当  ◎○
    SG20超微粒子超硬+TiCN◎◎○

    型番リスト

    表示件数
  • 1
    • 型番
    MTMS9-12-75
    MTMS9-15.4-60
    MTMS14-25-60

    面取り刃両角（θ）

    (°)

    最大穴面取り径

    (mm)

    最小穴面取り径

    (mm)

    寸法 ℓ1

    (mm)

    刃数

    (枚)

    適合インサート

    止めネジ

    レンチ

    		最小発注数量
    75
    11.5
    9
    25
    1
    MT-DE0702□□□□
    MST-2.5S
    MFT-8
    1個
    60
    15
    9
    25
    2
    MT-DE0702□□□□
    MST-2.5S
    MFT-8
    1個
    60
    24
    14
    30
    2
    MT-DE11T3□□□□
    MST-4S
    MFT-15
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    22,770円
    ( 25,047円 )
    3日目
    22,770円
    ( 25,047円 )
    3日目
    22,770円
    ( 25,047円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・3面拘束によるインサートの強固な保持力で更に高剛性
    ・面取り加工に最適なブレーカーの開発により、高能率・長寿命を実現

    ご注意

    • インサートは別売です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
