GK-HAZX-S ハイブリッドドリル ゼロバリXS
- 通常単価(税別)
- 10,698円～79,620円
- 税込単価
- 11,768円～87,582円
【特長】・ドリル外径H7プラス公差・3枚刃で中心に力が集中するため剛性アップ・...
詳細情報を確認する未確定：候補が151型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
アルミ・アクリル・銅・真鍮・薄板クロス穴用 ハイブリッドドリル
ゼロバリXS新登場
ゼロバリXS新登場
バリ取り不要！バリ取り作業が軽減され、コスト削減と高効率生産が可能
剛性アップ！3枚刃のため中心に力が集中するので剛性がアップ
再研磨可能！再研磨可能なので経済的（再研磨は2ミリ以上から承ります）
特許・意匠出願中！海外市場に進出（EU/アメリカ/中国）「ゼロバリ」商標登録済
剛性アップ！3枚刃のため中心に力が集中するので剛性がアップ
再研磨可能！再研磨可能なので経済的（再研磨は2ミリ以上から承ります）
特許・意匠出願中！海外市場に進出（EU/アメリカ/中国）「ゼロバリ」商標登録済

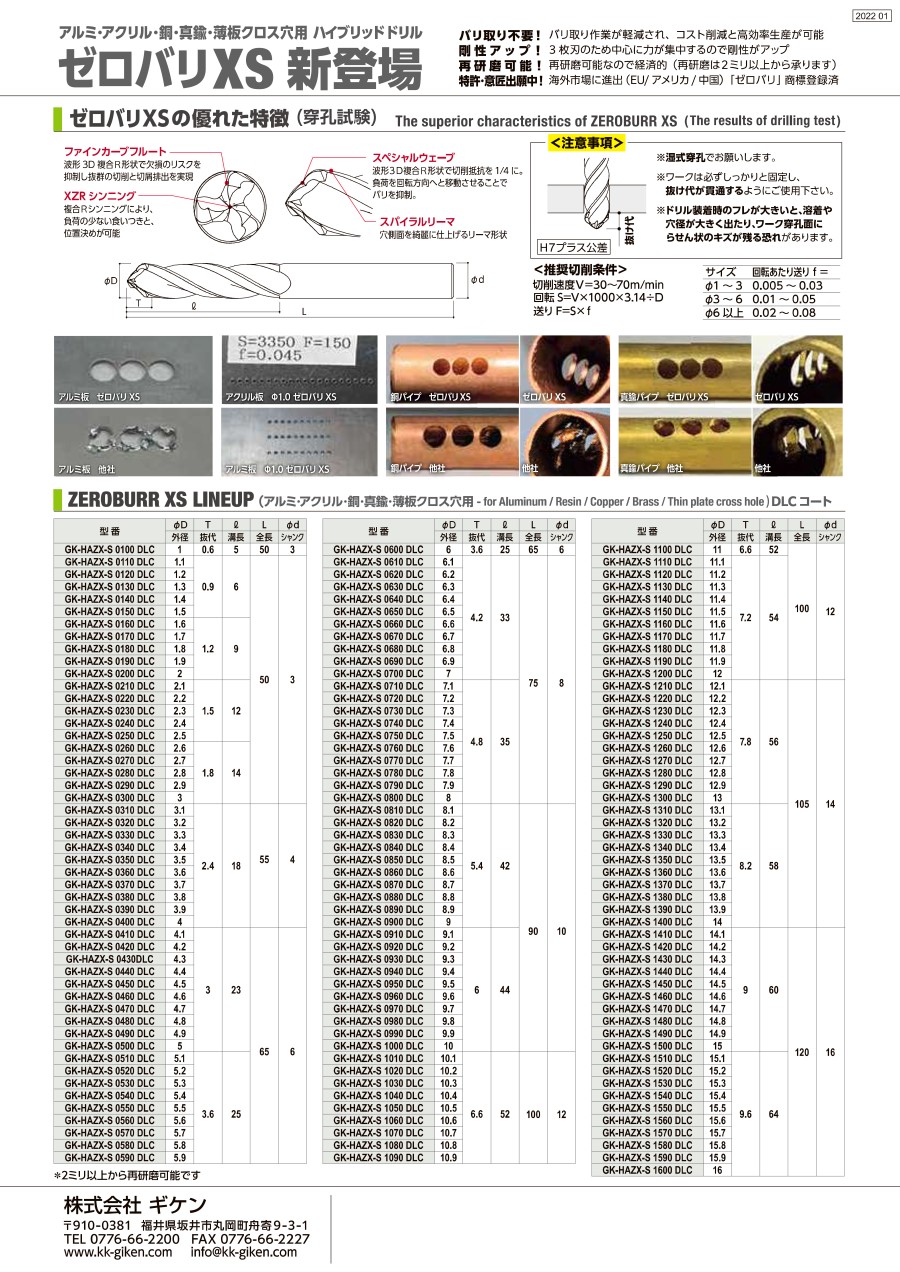

ゼロバリXSの優れた特徴（穿孔試験）
外形図
※寸法についてはデジタルカタログを参照ください。
推奨切削条件
く推奨切削条件＞
切削速度 V=30～70m/min 回転S=V×1000×3.14÷D 送りF=S×f
| サイズ | 回転あたり送り f= |
| Φ1～3 | 0.005～0.003 |
| Φ3～6 | 0.01～0.05 |
| Φ6以上 | 0.02～0.08 |
| 被削材 | アルミニウム合金鋳物 ADC・AC | アルミニウム展伸材 A7075・A2024・A5052 | 銅合金 | アクリル | ||||
|---|---|---|---|---|---|---|---|---|
| 切削速度 | 50～80m/min | 50～80m/min | 30～50m/min | 30～60m/min | ||||
| 直径 | 回転速度 （min‐1） | 送り量 （mm/rev） | 回転速度 （min‐1） | 送り量 （mm/rev） | 回転速度 （min‐1） | 送り量 （mm/rev） | 回転速度 （min‐1） | 送り量 （mm/rev） |
| 1 | 18000 | 0.01～0.02 | 18000 | 0.01～0.02 | 12800 | 0.01～0.02 | 12800 | 0.01～0.02 |
| 2 | 8800 | 0.02～0.04 | 8800 | 0.02～0.04 | 6400 | 0.02～0.04 | 6400 | 0.02～0.04 |
| 3 | 5800 | 0.03～0.06 | 5800 | 0.03～0.06 | 4300 | 0.03～0.06 | 4300 | 0.03～0.06 |
| 4 | 4400 | 0.04～0.08 | 4400 | 0.04～0.08 | 3200 | 0.04～0.08 | 3200 | 0.04～0.08 |
| 5 | 3500 | 0.05～0.1 | 3500 | 0.05～0.1 | 2500 | 0.05～0.1 | 2500 | 0.05～0.1 |
| 6 | 3000 | 0.06～0.12 | 3000 | 0.06～0.12 | 2200 | 0.06～0.12 | 2200 | 0.06～0.12 |
| 8 | 2200 | 0.08～0.16 | 2200 | 0.08～0.16 | 1600 | 0.08～0.16 | 1600 | 0.08～0.16 |
| 10 | 1800 | 0.1～0.2 | 1800 | 0.1～0.2 | 1300 | 0.1～0.2 | 1300 | 0.1～0.2 |
| 12 | 1500 | 0.1～0.2 | 1500 | 0.1～0.2 | 1100 | 0.1～0.2 | 1100 | 0.1～0.2 |
| 16 | 1000 | 0.1～0.2 | 1000 | 0.1～0.2 | 800 | 0.1～0.2 | 800 | 0.1～0.2 |
注意・禁止事項
※湿式穿孔でお願いします。
※ワークは必ずしっかりと固定し、抜け代が貫通するようにご使用下さい。
※ドリル装着時のフレが大きいと、溶着や穴径が大きく出たり、ワーク穿孔面にらせん状のキズが残る恐れがあります。
※ワークは必ずしっかりと固定し、抜け代が貫通するようにご使用下さい。
※ドリル装着時のフレが大きいと、溶着や穴径が大きく出たり、ワーク穿孔面にらせん状のキズが残る恐れがあります。
H7プラス公差
動画
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,369円 ( 14,706円 ) | 1日目 |
13,369円 ( 14,706円 ) | 1日目 |
13,369円 ( 14,706円 ) | 1日目 |
13,369円 ( 14,706円 ) | 1日目 |
13,369円 ( 14,706円 ) | 1日目 |
13,369円 ( 14,706円 ) | 1日目 |
12,823円 ( 14,105円 ) | 1日目 |
12,823円 ( 14,105円 ) | 1日目 |
12,823円 ( 14,105円 ) | 1日目 |
12,823円 ( 14,105円 ) | 1日目 |
12,823円 ( 14,105円 ) | 1日目 |
12,022円 ( 13,224円 ) | 1日目 |
12,022円 ( 13,224円 ) | 1日目 |
12,022円 ( 13,224円 ) | 1日目 |
12,022円 ( 13,224円 ) | 1日目 |
12,022円 ( 13,224円 ) | 1日目 |
10,698円 ( 11,768円 ) | 1日目 |
10,698円 ( 11,768円 ) | 1日目 |
10,698円 ( 11,768円 ) | 1日目 |
10,698円 ( 11,768円 ) | 1日目 |
10,698円 ( 11,768円 ) | 1日目 |
11,220円 ( 12,342円 ) | 1日目 |
11,220円 ( 12,342円 ) | 1日目 |
11,220円 ( 12,342円 ) | 1日目 |
11,220円 ( 12,342円 ) | 1日目 |
11,220円 ( 12,342円 ) | 1日目 |
11,220円 ( 12,342円 ) | 1日目 |
11,220円 ( 12,342円 ) | 1日目 |
11,220円 ( 12,342円 ) | 1日目 |
11,220円 ( 12,342円 ) | 1日目 |
11,220円 ( 12,342円 ) | 1日目 |
13,369円 ( 14,706円 ) | 1日目 |
13,369円 ( 14,706円 ) | 1日目 |
13,369円 ( 14,706円 ) | 1日目 |
13,369円 ( 14,706円 ) | 1日目 |
13,369円 ( 14,706円 ) | 1日目 |
13,369円 ( 14,706円 ) | 1日目 |
13,369円 ( 14,706円 ) | 1日目 |
13,369円 ( 14,706円 ) | 1日目 |
13,369円 ( 14,706円 ) | 1日目 |
13,369円 ( 14,706円 ) | 1日目 |
12,969円 ( 14,266円 ) | 1日目 |
12,969円 ( 14,266円 ) | 1日目 |
12,969円 ( 14,266円 ) | 1日目 |
12,969円 ( 14,266円 ) | 1日目 |
12,969円 ( 14,266円 ) | 1日目 |
12,969円 ( 14,266円 ) | 1日目 |
12,969円 ( 14,266円 ) | 1日目 |
12,969円 ( 14,266円 ) | 1日目 |
12,969円 ( 14,266円 ) | 1日目 |
12,969円 ( 14,266円 ) | 1日目 |
18,178円 ( 19,996円 ) | 1日目 |
18,178円 ( 19,996円 ) | 1日目 |
18,178円 ( 19,996円 ) | 1日目 |
18,178円 ( 19,996円 ) | 1日目 |
18,178円 ( 19,996円 ) | 1日目 |
18,178円 ( 19,996円 ) | 1日目 |
18,178円 ( 19,996円 ) | 1日目 |
18,178円 ( 19,996円 ) | 1日目 |
18,178円 ( 19,996円 ) | 1日目 |
