GK-HAZX-L-OH ロング刃長ハイブリッドドリルゼロバリX

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 25,828円～186,478円

税込単価: 28,411円～205,126円

【特長】・下穴なしの一発穿孔でバリが出ない！・アルミ・銅・真鍮・樹脂などのクロ...

詳細情報を確認する

被削材
アルミ / 銅 / 樹脂
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
非鉄用（DLC）
油穴（オイルホール）
○
単品/セット品
単品
シンニング
特殊
コーティング・表面処理（詳細）
DLCコート
被削材（詳細）
アクリル、アセテート、純アルミ、青銅-裏、青銅-表、青銅-角
刃数
4
形状タイプ
R形状

未確定：候補が131型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

4枚刃！アルミ・樹脂・真鍮・銅深穴・クロス穴用ロング刃長ハイブリッドドリルオイルホール付き
ゼロバリX新登場

バリ取り不要！バリ取り作業が軽減され、コスト削減と高効率生産が可能
スピードアップ！4枚刃で切削速度がアップ（ギケン社比）
再研磨可能！再研磨可能なので経済的（再研磨はギケン社で行います）
特許・意匠出願中！海外市場に進出（EU/アメリカ/中国）「ゼロバリ」商標登録済

ゼロバリXの優れた特徴（穿孔試験）

外形図

※寸法についてはデジタルカタログを参照ください。

推奨切削条件

く推奨切削条件＞

切削速度 V=30～70m/min 回転あたり送り f=0.03～0.08mm/rev※ワークの種類、厚さなどの切削環境により推奨切削条件が変化する場合があります。

S=3350 F=250
V=64 f=0.08

S=3350 F=200
V=64 f=0.06

ステップ 5mm

S=3350 F=200 V=64 f=0.06 ステップ 5mm

注意・禁止事項

※湿式穿孔でお願いします。
※ワークは必ずしっかりと固定し、抜け代が貫通するようにご使用下さい。
※ドリル装着時のフレが大きいと、溶着や穴径が大きく出たり、ワーク穿孔面にらせん状のキズが残る恐れがあります。

H7プラス公差

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

最小発注数量

3	27	70	3	0～0.01	1個
3.1	36	75	3	0～0.012	1個
3.2	36	75	3	0～0.012	1個
3.3	36	75	3	0～0.012	1個
3.4	36	75	3	0～0.012	1個
3.5	36	75	3	0～0.012	1個
3.6	36	75	4	0～0.012	1個
3.7	36	75	4	0～0.012	1個
3.8	36	75	4	0～0.012	1個
3.9	36	75	4	0～0.012	1個
4	36	75	4	0～0.012	1個
4.1	45	95	6	0～0.012	1個
4.2	45	95	6	0～0.012	1個
4.3	45	95	6	0～0.012	1個
4.4	45	95	6	0～0.012	1個
4.5	45	95	6	0～0.012	1個
4.6	45	95	6	0～0.012	1個
4.7	45	95	6	0～0.012	1個
4.8	45	95	6	0～0.012	1個
4.9	45	95	6	0～0.012	1個
5	45	95	6	0～0.012	1個
5.1	54	95	6	0～0.012	1個
5.2	54	95	6	0～0.012	1個
5.3	54	95	6	0～0.012	1個
5.4	54	95	6	0～0.012	1個
5.5	54	95	6	0～0.012	1個
5.6	54	95	6	0～0.012	1個
5.7	54	95	6	0～0.012	1個
5.8	54	95	6	0～0.012	1個
5.9	54	95	6	0～0.012	1個
6	54	95	6	0～0.012	1個
6.1	63	100	8	0～0.015	1個
6.2	63	100	8	0～0.015	1個
6.3	63	100	8	0～0.015	1個
6.4	63	100	8	0～0.015	1個
6.5	63	100	8	0～0.015	1個
6.6	63	100	8	0～0.015	1個
6.7	63	100	8	0～0.015	1個
6.8	63	100	8	0～0.015	1個
6.9	63	100	8	0～0.015	1個
7	63	100	8	0～0.015	1個
7.1	72	120	8	0～0.015	1個
7.2	72	120	8	0～0.015	1個
7.3	72	120	8	0～0.015	1個
7.4	72	120	8	0～0.015	1個
7.5	72	120	8	0～0.015	1個
7.6	72	120	8	0～0.015	1個
7.7	72	120	8	0～0.015	1個
7.8	72	120	8	0～0.015	1個
7.9	72	120	8	0～0.015	1個
8	72	120	8	0～0.015	1個
8.1	81	135	10	0～0.015	1個
8.2	81	135	10	0～0.015	1個
8.3	81	135	10	0～0.015	1個
8.4	81	135	10	0～0.015	1個
8.5	81	135	10	0～0.015	1個
8.6	81	135	10	0～0.015	1個
8.7	81	135	10	0～0.015	1個
8.8	81	135	10	0～0.015	1個
8.9	81	135	10	0～0.015	1個

通常単価(税別) (税込単価)	通常出荷日

25,828円 ( 28,411円 )	1日目
25,828円 ( 28,411円 )	1日目
25,828円 ( 28,411円 )	1日目
25,828円 ( 28,411円 )	1日目
25,828円 ( 28,411円 )	1日目
25,828円 ( 28,411円 )	1日目
25,828円 ( 28,411円 )	1日目
25,828円 ( 28,411円 )	1日目
25,828円 ( 28,411円 )	1日目
25,828円 ( 28,411円 )	1日目
25,828円 ( 28,411円 )	1日目
29,143円 ( 32,057円 )	1日目
29,143円 ( 32,057円 )	1日目
29,143円 ( 32,057円 )	1日目
29,143円 ( 32,057円 )	1日目
29,143円 ( 32,057円 )	1日目
29,920円 ( 32,912円 )	1日目
29,920円 ( 32,912円 )	1日目
29,920円 ( 32,912円 )	1日目
29,920円 ( 32,912円 )	1日目
29,920円 ( 32,912円 )	1日目
30,636円 ( 33,700円 )	1日目
30,636円 ( 33,700円 )	1日目
30,636円 ( 33,700円 )	1日目
30,636円 ( 33,700円 )	1日目
30,636円 ( 33,700円 )	1日目
31,402円 ( 34,542円 )	1日目
31,402円 ( 34,542円 )	1日目
31,402円 ( 34,542円 )	1日目
31,402円 ( 34,542円 )	1日目
31,402円 ( 34,542円 )	1日目
40,752円 ( 44,827円 )	1日目
40,752円 ( 44,827円 )	1日目
40,752円 ( 44,827円 )	1日目
40,752円 ( 44,827円 )	1日目
40,752円 ( 44,827円 )	1日目
41,748円 ( 45,923円 )	1日目
41,748円 ( 45,923円 )	1日目
41,748円 ( 45,923円 )	1日目
41,748円 ( 45,923円 )	1日目
41,748円 ( 45,923円 )	1日目
42,355円 ( 46,591円 )	1日目
42,355円 ( 46,591円 )	1日目
42,355円 ( 46,591円 )	1日目
42,355円 ( 46,591円 )	1日目
42,355円 ( 46,591円 )	1日目
42,743円 ( 47,017円 )	1日目
42,743円 ( 47,017円 )	1日目
42,743円 ( 47,017円 )	1日目
42,743円 ( 47,017円 )	1日目
42,743円 ( 47,017円 )	1日目
51,195円 ( 56,315円 )	1日目
51,195円 ( 56,315円 )	1日目
51,195円 ( 56,315円 )	1日目
51,195円 ( 56,315円 )	1日目
51,195円 ( 56,315円 )	1日目
51,680円 ( 56,848円 )	1日目
51,680円 ( 56,848円 )	1日目
51,680円 ( 56,848円 )	1日目
51,680円 ( 56,848円 )	1日目

基本情報

基本情報

【特長】
・下穴なしの一発穿孔でバリが出ない！
・アルミ・銅・真鍮・樹脂などのクロス穴穿孔に最適！
・2枚刃に比べ穿孔スピードがアップ！
・ドリル外径H7プラス公差！

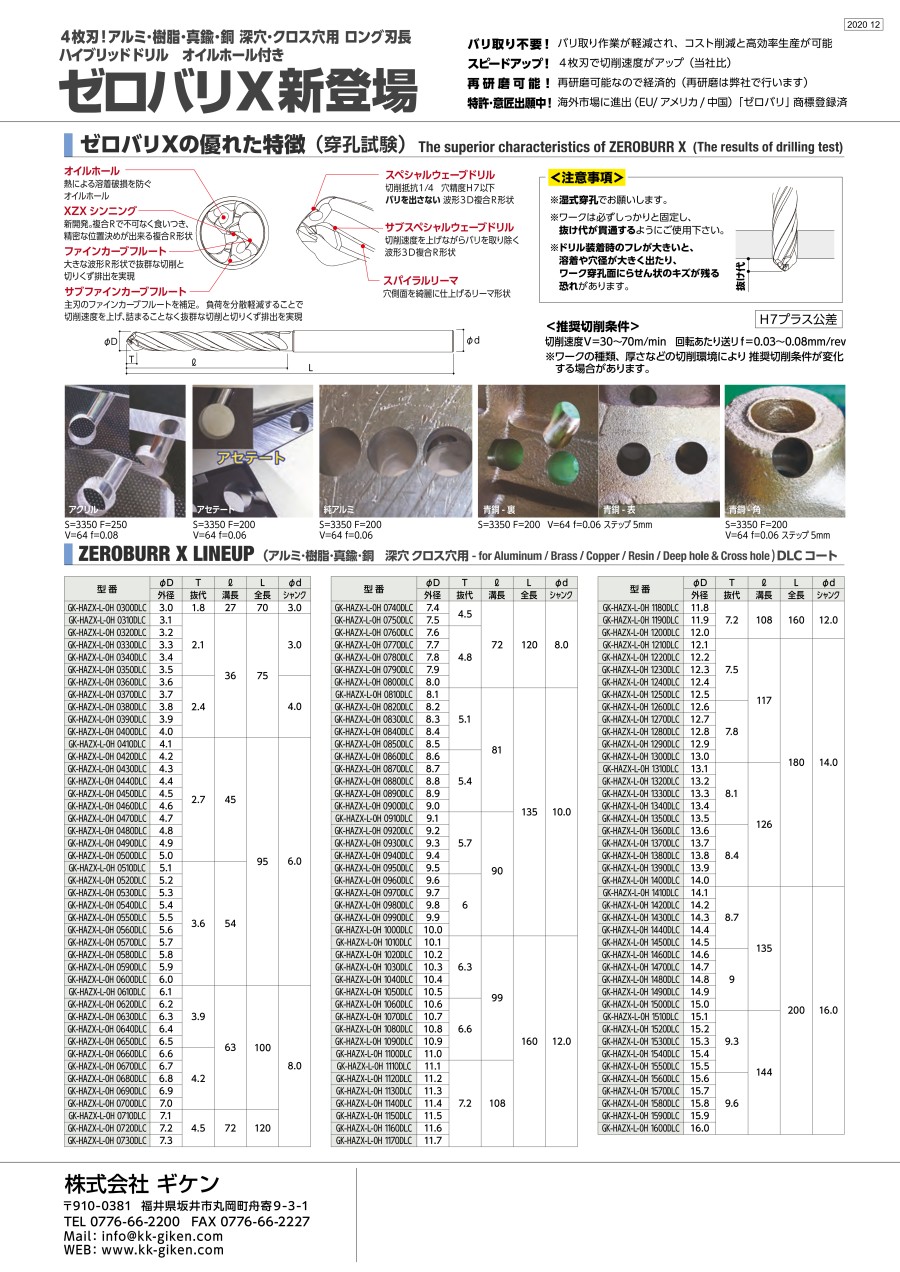

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
