ギケン

GK-HAZ アルミ・樹脂用ハイブリッドドリルゼロバリ

カタログ |

通常単価(税別): 12,313円～31,960円

税込単価: 13,544円～35,156円

通常出荷日：1日目

【特長】・下穴なしの一発穿孔でバリが出ない・アルミ、真鍮、銅、樹脂などもバリが出ません・フレさえなけれ...

詳細を確認

未確定：候補が101型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

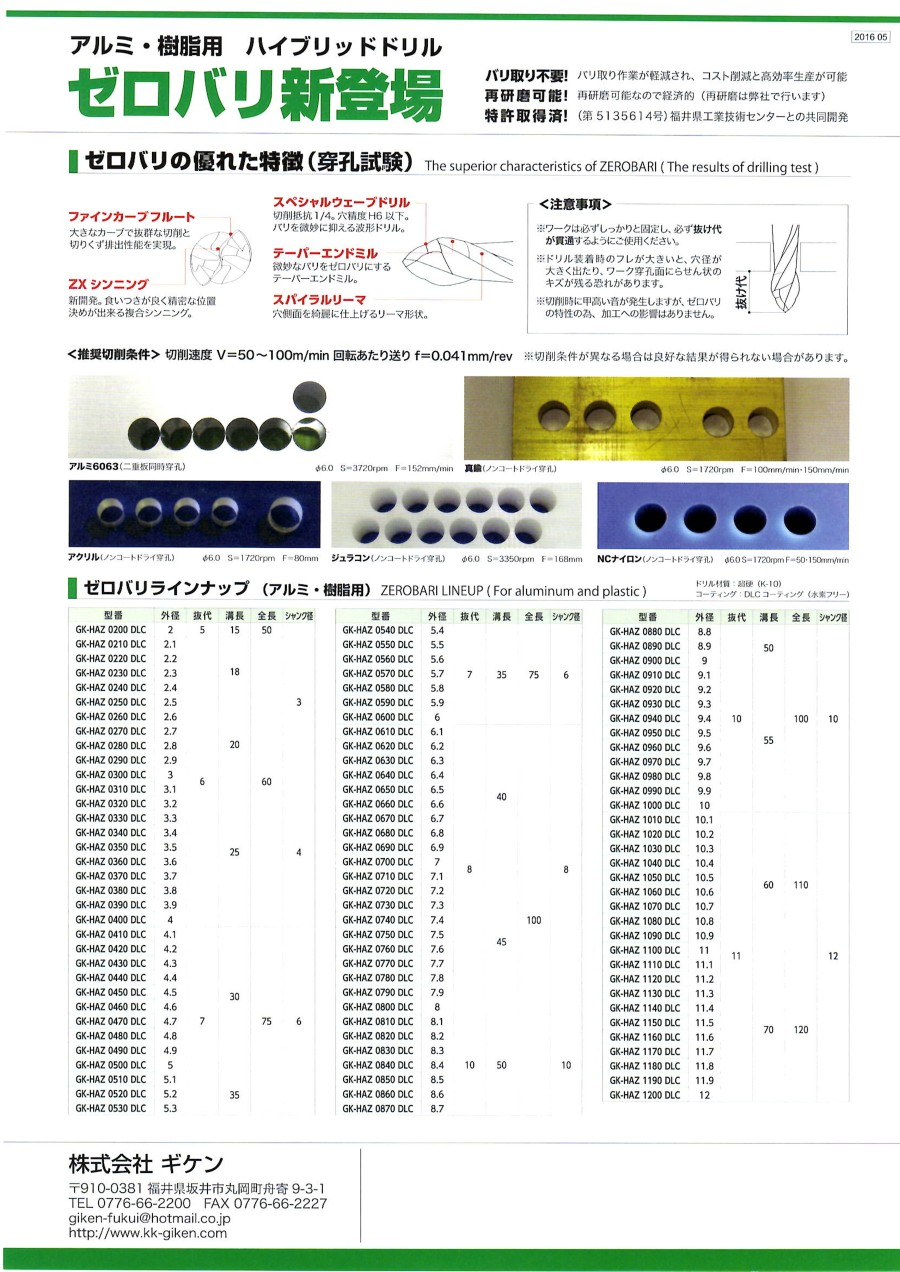

製品特長・仕様

アルミ・樹脂用ハイブリッドドリル
ゼロバリ新登場

バリ取り不要！バリ取り作業が軽減され、コスト削減と高効率生産が可能
再研磨可能！再研磨可能なので経済的（再研磨はギケン社で行います）
特許取得済！（第5135614号）福井県工業技術センターとの共同開発

ゼロバリの優れた特徴（穿孔試験）

推奨切削条件

く推奨切削条件＞切削速度 V=50～100m/min 回転あたり送り f=0.041mm/rev※切削条件が異なる場合は良好な結果が得られない場合があります。

アルミ6063（二重板同時穿孔）

Φ6.0 S=3720rpm F=152mm/min

真鍮（ノンコートドライ穿孔）

Φ6.0 S=1720rpm F=100mm/min・150mm/min

アクリル（ノンコートドライ穿孔）
Φ6.0 S=1720rpm F=80mm

ジュラコン（ノンコートドライ穿孔）
Φ6.0 S=3350rpm F=168mm

NCナイロン（ノンコートドライ穿孔）
Φ6.0 S=1720rpm F=50・150mm/min

注意・禁止事項

※ワークは必ずしっかりと固定し、必ず抜け代が貫通するようにご使用ください。
※ドリル装着時のフレが大きいと、穴径が大きく出たり、ワーク穿孔面にらせん状のキズが残る恐れがあります。
※切削時に甲高い音が発生しますが、ゼロバリの特性の為、加工への影響はありません。

動画

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

最小発注数量

2	15	50	3	0～0.006	1個
2.1	18	60	3	0～0.006	1個
2.2	18	60	3	0～0.006	1個
2.3	18	60	3	0～0.006	1個
2.4	18	60	3	0～0.006	1個
2.5	18	60	3	0～0.006	1個
2.6	20	60	3	0～0.006	1個
2.7	20	60	3	0～0.006	1個
2.8	20	60	3	0～0.006	1個
2.9	20	60	3	0～0.006	1個
3	20	60	3	0～0.006	1個
3.1	25	60	4	0～0.008	1個
3.2	25	60	4	0～0.008	1個
3.3	25	60	4	0～0.008	1個
3.4	25	60	4	0～0.008	1個
3.5	25	60	4	0～0.008	1個
3.6	25	60	4	0～0.008	1個
3.7	25	60	4	0～0.008	1個
3.8	25	60	4	0～0.008	1個
3.9	25	60	4	0～0.008	1個
4	25	60	4	0～0.008	1個
4.1	30	75	6	0～0.008	1個
4.2	30	75	6	0～0.008	1個
4.3	30	75	6	0～0.008	1個
4.4	30	75	6	0～0.008	1個
4.5	30	75	6	0～0.008	1個
4.6	30	75	6	0～0.008	1個
4.7	30	75	6	0～0.008	1個
4.8	30	75	6	0～0.008	1個
4.9	30	75	6	0～0.008	1個
5	30	75	6	0～0.008	1個
5.1	35	75	6	0～0.008	1個
5.2	35	75	6	0～0.008	1個
5.3	35	75	6	0～0.008	1個
5.4	35	75	6	0～0.008	1個
5.5	35	75	6	0～0.008	1個
5.6	35	75	6	0～0.008	1個
5.7	35	75	6	0～0.008	1個
5.8	35	75	6	0～0.008	1個
5.9	35	75	6	0～0.008	1個
6	35	75	6	0～0.008	1個
6.1	40	100	8	0～0.009	1個
6.2	40	100	8	0～0.009	1個
6.3	40	100	8	0～0.009	1個
6.4	40	100	8	0～0.009	1個
6.5	40	100	8	0～0.009	1個
6.6	40	100	8	0～0.009	1個
6.7	40	100	8	0～0.009	1個
6.8	40	100	8	0～0.009	1個
6.9	40	100	8	0～0.009	1個
7	40	100	8	0～0.009	1個
7.1	45	100	8	0～0.009	1個
7.2	45	100	8	0～0.009	1個
7.3	45	100	8	0～0.009	1個
7.4	45	100	8	0～0.009	1個
7.5	45	100	8	0～0.009	1個
7.6	45	100	8	0～0.009	1個
7.7	45	100	8	0～0.009	1個
7.8	45	100	8	0～0.009	1個
7.9	45	100	8	0～0.009	1個

通常単価(税別) (税込単価)	通常出荷日

12,313円 ( 13,544円 )	1日目
12,313円 ( 13,544円 )	1日目
12,313円 ( 13,544円 )	1日目
12,313円 ( 13,544円 )	1日目
12,313円 ( 13,544円 )	1日目
12,313円 ( 13,544円 )	1日目
12,313円 ( 13,544円 )	1日目
12,313円 ( 13,544円 )	1日目
12,313円 ( 13,544円 )	1日目
12,313円 ( 13,544円 )	1日目
12,313円 ( 13,544円 )	1日目
12,945円 ( 14,240円 )	1日目
12,945円 ( 14,240円 )	1日目
12,945円 ( 14,240円 )	1日目
12,945円 ( 14,240円 )	1日目
12,945円 ( 14,240円 )	1日目
12,945円 ( 14,240円 )	1日目
12,945円 ( 14,240円 )	1日目
12,945円 ( 14,240円 )	1日目
12,945円 ( 14,240円 )	1日目
12,945円 ( 14,240円 )	1日目
13,588円 ( 14,947円 )	1日目
13,588円 ( 14,947円 )	1日目
13,588円 ( 14,947円 )	1日目
13,588円 ( 14,947円 )	1日目
13,588円 ( 14,947円 )	1日目
13,928円 ( 15,321円 )	1日目
13,928円 ( 15,321円 )	1日目
13,928円 ( 15,321円 )	1日目
13,928円 ( 15,321円 )	1日目
13,928円 ( 15,321円 )	1日目
14,268円 ( 15,695円 )	1日目
14,268円 ( 15,695円 )	1日目
14,268円 ( 15,695円 )	1日目
14,268円 ( 15,695円 )	1日目
14,268円 ( 15,695円 )	1日目
14,608円 ( 16,069円 )	1日目
14,608円 ( 16,069円 )	1日目
14,608円 ( 16,069円 )	1日目
14,608円 ( 16,069円 )	1日目
14,608円 ( 16,069円 )	1日目
19,235円 ( 21,159円 )	1日目
19,235円 ( 21,159円 )	1日目
19,235円 ( 21,159円 )	1日目
19,235円 ( 21,159円 )	1日目
19,235円 ( 21,159円 )	1日目
19,696円 ( 21,666円 )	1日目
19,696円 ( 21,666円 )	1日目
19,696円 ( 21,666円 )	1日目
19,696円 ( 21,666円 )	1日目
19,696円 ( 21,666円 )	1日目
19,988円 ( 21,987円 )	1日目
19,988円 ( 21,987円 )	1日目
19,988円 ( 21,987円 )	1日目
19,988円 ( 21,987円 )	1日目
19,988円 ( 21,987円 )	1日目
20,145円 ( 22,160円 )	1日目
20,145円 ( 22,160円 )	1日目
20,145円 ( 22,160円 )	1日目
20,145円 ( 22,160円 )	1日目

基本情報

基本情報

【特長】
・下穴なしの一発穿孔でバリが出ない
・アルミ、真鍮、銅、樹脂などもバリが出ません
・フレさえなければ穴精度H6以下
・抜群の直進性
・少し曲がった下穴でも、真っ直ぐ補正しながら穿孔可能です

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
