ネジ山クランプ式ロックピン スチールピンタイプ
- 通常単価(税別)
- 17,600円～21,356円
- 税込単価
- 19,360円～23,492円
通常出荷日：2日目
【特長】・ワンタッチでネジ穴にピンを差し込むことができるので効率的です・ボタンを押しながらネジ穴にピン...
詳細を確認- ネジ山クランプ式ロックピンはピンに対して横方向の荷重を受ける用途に使用します。ピンに対して垂直方向の荷重がかかる用途には使用しないでください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
寸法図
| 型番 | d1 | d2（mm） | d3（mm） | d4（mm） | l1（mm） | l2（mm） | l3（mm） | l4（mm） | 最大締付トルク（N・m） | 最大締付力（kN） | 平均締付トルク（kN） | 二面剪断強度（kN） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22355.0102 | M8 | 6.62 | 40 | 21.6 | 10 | 23.8 | 58.4 | 8 | 5 | 3.3 | 2.3 | 12.7 |
| 22355.0104 | M8 | 6.62 | 40 | 21.6 | 20 | 33.8 | 68.4 | 8 | 5 | 3.3 | 2.3 | 12.7 |
| 22355.0202 | M10 | 8.35 | 40 | 21.6 | 10 | 26 | 60.6 | 10 | 5 | 2.9 | 2 | 20.6 |
| 22355.0506 | M16 | 13.8 | 40 | 21.6 | 30 | 49 | 83.6 | 12 | 5 | 2.1 | 1.5 | 62.9 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,166円 ( 19,983円 ) | 2日目 |
17,600円 ( 19,360円 ) | 2日目 |
18,151円 ( 19,966円 ) | 2日目 |
21,356円 ( 23,492円 ) | 2日目 |
詳細情報
基本情報
【特長】
・ワンタッチでネジ穴にピンを差し込むことができるので効率的です
・ボタンを押しながらネジ穴にピンを差込みワンタッチで部品や製品を固定することができます
・ねじサイズはM8～16までご用意しています
【用途】
・ワークなどの横方向からの荷重をピンで受けて固定する作業に
【材質】
・ピン部：鋼材
・グリップ：樹脂
ご注意
- ネジ山クランプ式ロックピンはピンに対して横方向の荷重を受ける用途に使用します。ピンに対して垂直方向の荷重がかかる用途には使用しないでください。

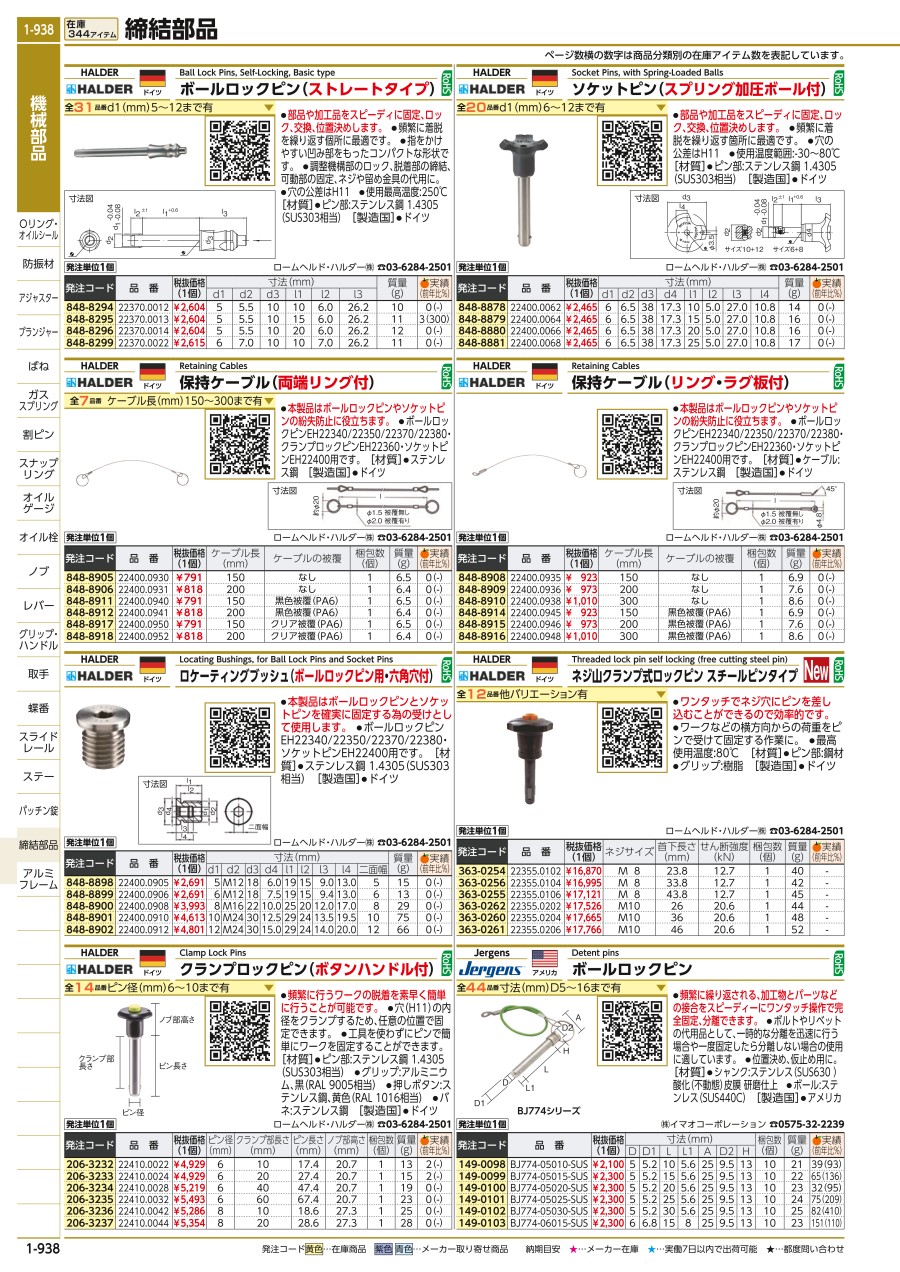

カタログ
