【特長】
・大容量10Mポイント/CHのメモリと120000波形/秒の高速波形更新で発生頻度の少ない現象を観測できます！！
・FFT演算は、最大1Mポイント波形から高速処理で500Kポイントのスペクトラム波形を表示し時間ドメインと周波数ドメインを同時に観測するのに便利です
・I2C/SPI/UART/CAN/LINシリアルバストリガとデコード機能付です

ご注意

本商品には、検査成績書/校正証明書/トレサビリティ体系図が付きます。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

■計測機器特集ページのご紹介
品揃え拡大中！電源装置やテスターをはじめ、計測機器周辺商品をご紹介しております。

商品仕様

製品特長・仕様

製品の基本仕様・特長

大型8インチWVGA画面を搭載した最高1GS/sの4CH/2CHデジタルストレージオシロスコープです。
最高120000波形/秒の高速波形更新とVPOテクノロジーによる階調表示で発生頻度の少ない現象を明瞭に観測できます。
最大10Mポイント/CHの波形メモリと最大29000画面のセグメント機能により必要な現象のみ効率よくとらえることができます。
垂直軸アンプのローノイズ化により、高感度での波形観測が見やすくなりました。
標準でシリアルバストリガとデコード機能をサポートしCAN/LIN/I2C/RS232/UARTなどバス解析に便利です。
インターフェースは、USB/LANインターフェースを標準装備しATEなど自動機にも対応できます。

PUSH TO ZERO ツマミ
セグメントメモリ機能
最大1M波形メモリで500KポイントのFFTデータ
FFTピークマーカとレベルマーカ機能
自動測定機能
データログ機能
波形解析に便利なサーチ機能
デジタルフィルタ機能
Go-NoGo判定機能
豊富なトリガタイプ

ソフトウェア

付属品

PCソフトウェア
USBドライバ
LabVIEWドライバ（LabVIEW 2009）

アクセサリCD-ROM（取扱説明書）
電源コード
プローブ×CH数

パネル説明

型番	CH数	周波数帯域※ （-3dB）	サンプリングレート※
DCS-2104E-KOUSEI	4	DC～100MHz	最高1GS/s
DCS-2204E-KOUSEI	4	DC～200MHz
DCS-2102E-KOUSEI	2	DC～100MHz
DCS-2202E-KOUSEI	2	DC～200MHz

※1：1mV/divにおける帯域は、～20MHz
※2：4CHモデル：最高1GS/s（1CHまたは2CH使用時）、最高500MS/s（3CHまたは全CH使用時）
2CHモデル：最高1GS/s（全CH）

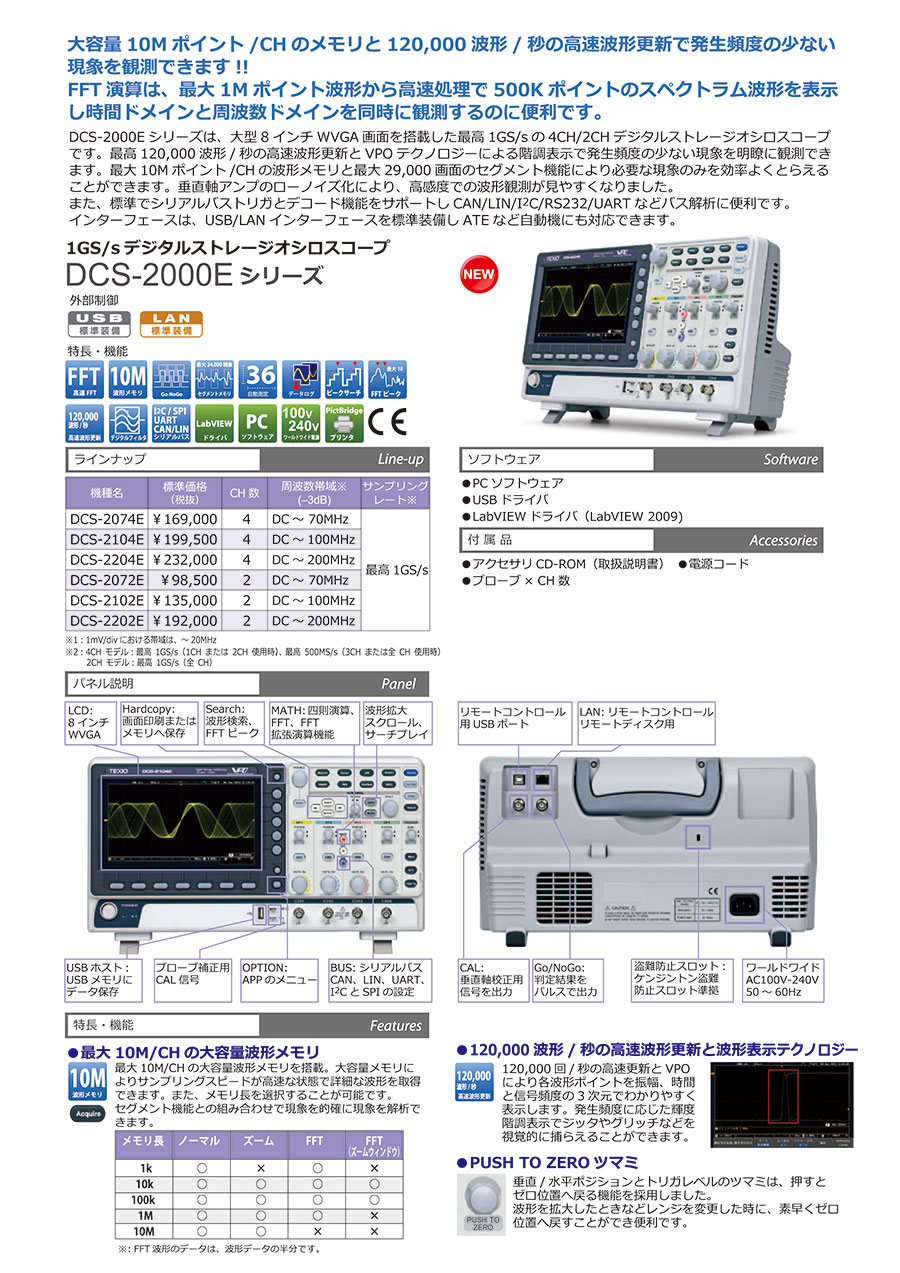

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
