テクシオ・テクノロジー

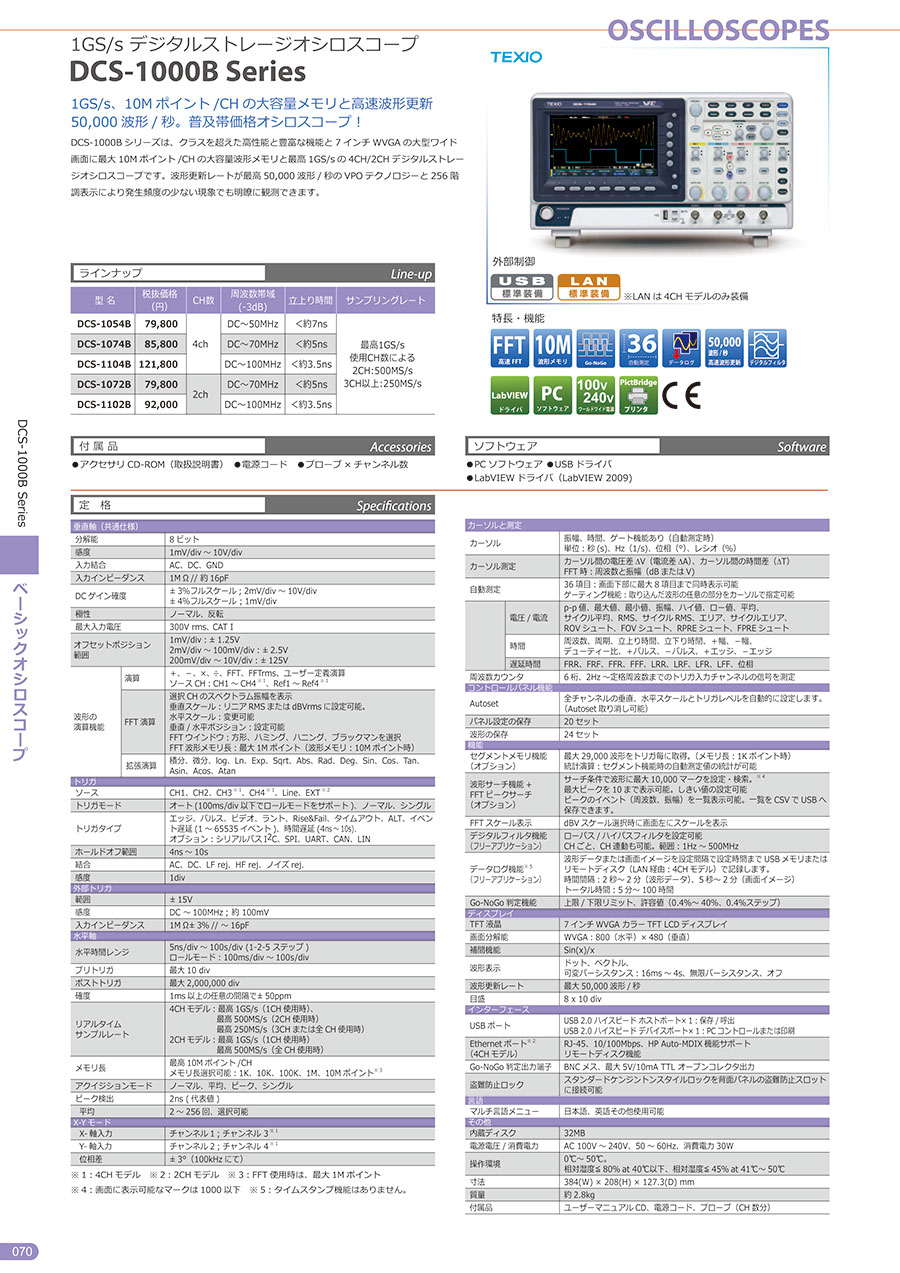

デジタルストレージオシロスコープ DCS-1000B 検査成績書/校正証明書/トレサビリティ体系図付

デジタルストレージオシロスコープ DCS-1000B 検査成績書/校正証明書/トレサビリティ体系図付
  • 数量スライド割引
通常単価(税別)
124,026円～129,734円
税込単価
136,429円～142,707円

【特長】・1GS/s、10Mポイント/CHの大容量メモリと高速波形更新5000...

詳細情報を確認する
  • 商品区分
    本体
  • アナログ/デジタル
    デジタル
  • 垂直分解能 (bit)
    8
  • ディスプレイサイズ
    7型
  • 電源種類
    AC100～240V
  • サンプリングレート
    1GS/s
  • 寸法 (mm)
    384（W）×208（H）×127.3（D）
  • 本体質量 (g)
    約2800
  • 付属品
    プローブ、CD-ROM（取扱説明書）、電源コード
  • セット内容
    検査成績書/校正証明書/トレサビリティ体系図付

ご注意

  • 本商品には、検査成績書/校正証明書/トレサビリティ体系図が付きます。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が2型番あります。
    数量：

    型番リスト

    表示件数
  • 1
    • 型番
    DCS-1074B-KOUSEI
    DCS-1102B-KOUSEI

    チャンネル数

    (ch)

    周波数帯域

    (MHz)

    		最小発注数量
    4
    70
    1個
    2
    100
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    124,026円
    ( 136,429円 )
    20日目
    129,734円
    ( 142,707円 )
    20日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・1GS/s、10Mポイント/CHの大容量メモリと高速波形更新50000波形/秒
    ・7インチWVGAカラー液晶（256階調）表示で明瞭な波形表示
    ・最大500KポイントFFT波形で明瞭な周波数ドメイン表示が可能
    ・便利な機能オプション：セグメントメモリ機能、ピークサーチ機能

    ご注意

    • 本商品には、検査成績書/校正証明書/トレサビリティ体系図が付きます。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    ■計測機器特集ページのご紹介
    品揃え拡大中！電源装置やテスターをはじめ、計測機器周辺商品をご紹介しております。

    商品仕様

    製品特長・仕様

    製品の基本仕様・特長

    【特長・機能】

    • Go-NoGo判定機能
    • 自動測定機能
    • データログ機能
    • デジタルフィルタ機能
    • ソフトウエア：PCソフトウエア、USBドライバ、LabVIEWドライバ（LabVIEW2009）
    • ワールドワイド電源：AC100V～240V
    • PictBridgeプリンタ対応
    • 外部制御：USB標準装備、LAN標準装備（4CHモデルのみ装備）

    【ラインナップ】

    型番CH数周波数帯域（-3dB）立上り時間サンプリングレート
    DCS-1074B-KOUSEI4chDC～70MHz＜約5ns最高1GS/s
    使用CH数による
    2CH：500MS/s
    3CH以上：250MS/s
    DCS-1102B-KOUSEI2chDC～100MHz＜約3.5ns

    【定格】

    垂直軸
    （共通仕様）    		分解能8ビット
    感度1mV/div～10V/div
    入力結合AC、DC、GND
    入力インピーダンス1MΩ//約16pF
    DCゲイン確度±3％フルスケール；2mV/div～10V/div
    ±4％フルスケール；1mV/div
    極性ノーマル、反転
    最大入力電圧300V rms、CAT I
    オフセットポジション範囲1mV/div：±1.25V
    2mV/div～100mV/div：±2.5V
    200mV/div～10V/div：±125V
    波形の演算機能演算+、-、×、÷、FFT、FFTrms、ユーザー定義演算
    ソースCH：CH1～CH4※1、Ref1～Ref4※1
    FFT演算選択CHのスペクトラム振幅を表示
    垂直スケール：リニアRMSまたはdBVrmsに設定可能。
    水平スケール：変更可能
    垂直/水平ポジション：設定可能
    FFTウインドウ：方形、ハミング、ハニング、ブラックマンを選択
    FFT波形メモリ長：最大1Mポイント（波形メモリ：10Mポイント時）
    拡張演算積分、微分、log、Ln、Exp、Sqrt、Abs、Rad、Deg、Sin、Cos、Tan、Asin、Acos、Atan
    トリガソースCH1、CH2、CH3※1、CH4※1、Line、EXT※2
    トリガモードオート（100ms/div以下でロールモードをサポート）
    ノーマル、シングル
    トリガタイプエッジ、パルス、ビデオ、ラント、Rise&Fail、タイムアウト、ALT、
    イベント遅延（1～65535イベント）、時間遅延（4ns～10s）
    ホールドオフ範囲4ns～10s
    結合AC、DC、LFrej、HFrej、ノイズrej.
    感度1div
    外部トリガ範囲±15V
    感度DC～100MHz；約100mV
    入力インピーダンス1MΩ±3％//～16pF
    水平軸水平時間レンジ5ns/div～100s/div（1-2-5ステップ）
    ロールモード：100ms/div～100s/div
    プリトリガ最大10div
    ポストトリガ最大2000000div
    確度1ms以上の任意の間隔で±50ppm
    リアルタイム
    サンプルレート    		4CHモデル：最高1GS/s（1CH使用時）、最高500MS/s（2CH使用時）、
    最高250MS/s（3CHまたは全CH使用時）
    2CHモデル：最高1GS/s（1CH使用時）、最高500MS/s（全CH使用時）
    メモリ長最高10Mポイント/CH
    メモリ長選択可能：1K、10K、100K、1M、10Mポイント※3
    アクイジションモードノーマル、平均、ピーク、シングル
    ピーク検出2ns（代表値）
    平均2～256回、選択可能
    X-YモードX-軸入力チャンネル1：チャンネル3※1
    Y-軸入力チャンネル2：チャンネル4※1
    位相差±3°（100kHzにて）
    カーソルと測定カーソル振幅、時間、ゲート機能あり（自動測定時）
    単位：秒（s）、Hz（1/s）、位相（°）、レシオ（％）
    カーソル測定カーソル間の電圧差ΔV（電流差ΔA）、カーソル間の時間差（ΔT）
    FFT時：周波数と振幅（dBまたはV）
    自動測定36 項目：画面下部に最大8項目まで同時表示可能
    ゲーティング機能：取り込んだ波形の任意の部分をカーソルで指定可能
    -電圧/電流p-p値、最大値、最小値、振幅、ハイ値、ロー値、平均、
    サイクル平均、RMS、サイクルRMS、エリア、サイクルエリア、
    ROVシュート、FOVシュート、RPREシュート、FPREシュート
    時間周波数、周期、立上り時間、立下り時間、+幅、-幅、
    デューティー比、+パルス、-パルス、+エッジ、-エッジ
    遅延時間FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF、位相
    周波数カウンタ6桁、2Hz～定格周波数までのトリガ入力チャンネルの信号を測定
    コントロール
    パネル機能    		Autoset全チャンネルの垂直、水平スケールとトリガレベルを自動的に設定します。
    （Autoset取り消し可能）
    パネル設定の保存20セット
    波形の保存24セット
    機能FFTスケール表示dBVスケール選択時に画面左にスケールを表示
    デジタルフィルタ機能
    （フリーアプリケーション）    		ローパス/ハイパスフィルタを設定可能
    CHごと、CH連動も可能。範囲：1Hz～500MHz
    データログ機能※5
    （フリーアプリケーション）    		波形データまたは画面イメージを設定間隔で設定時間までUSBメモリまたはリモートディスク（LAN経由：4CHモデル）で記録します。
    時間間隔：2秒～2分（波形データ）、5秒～2分（画面イメージ）
    トータル時間：5分～100時間
    Go-NoGo 判定機能上限/下限リミット、許容値（0.4％～40％、0.4％ステップ）
    ディスプレイTFT 液晶7インチWVGAカラーTFT LCDディスプレイ
    画面分解能WVGA：800（水平）×480（垂直）
    補間機能Sin（x）/x
    波形表示ドット、ベクトル、
    可変パーシスタンス：16ms～4s、無限パーシスタンス、オフ
    波形更新レート最大50000波形/秒
    目盛8×10div
    インター
    フェース    		USBポートUSB 2.0ハイスピードホストポート×1：保存/呼出
    USB 2.0ハイスピードデバイスポート×1：PCコントロールまたは印刷
    Ethernetポート※2
    （4CHモデル）    		RJ-45、10/100Mbps、HP Auto-MDIX機能サポート
    リモートディスク機能
    Go-NoGo 判定出力端子BNCメス、最大5V/10mA TTLオープンコレクタ出力
    盗難防止ロックスタンダードケンジントンスタイルロックを背面パネルの盗難防止スロットに接続可能
    言語マルチ言語メニュー日本語、英語その他使用可能
    その他内蔵ディスク32MB
    電源電圧/消費電力AC100V～240V、50～60Hz、消費電力30W
    操作環境0℃～50℃。
    相対湿度≦80％at40℃以下、相対湿度≦45％at41℃～50℃
    寸法384（W）×208（H）×127.3（D）mm
    質量約2.8kg
    付属品ユーザーマニュアルCD、電源コード、プローブ（CH数分）

    ※1：4CHモデル
    ※2：2CHモデル
    ※3：FFT使用時は、最大1Mポイント
    ※4：画面に表示可能なマークは1000以下
    ※5：タイムスタンプ機能はありません。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
