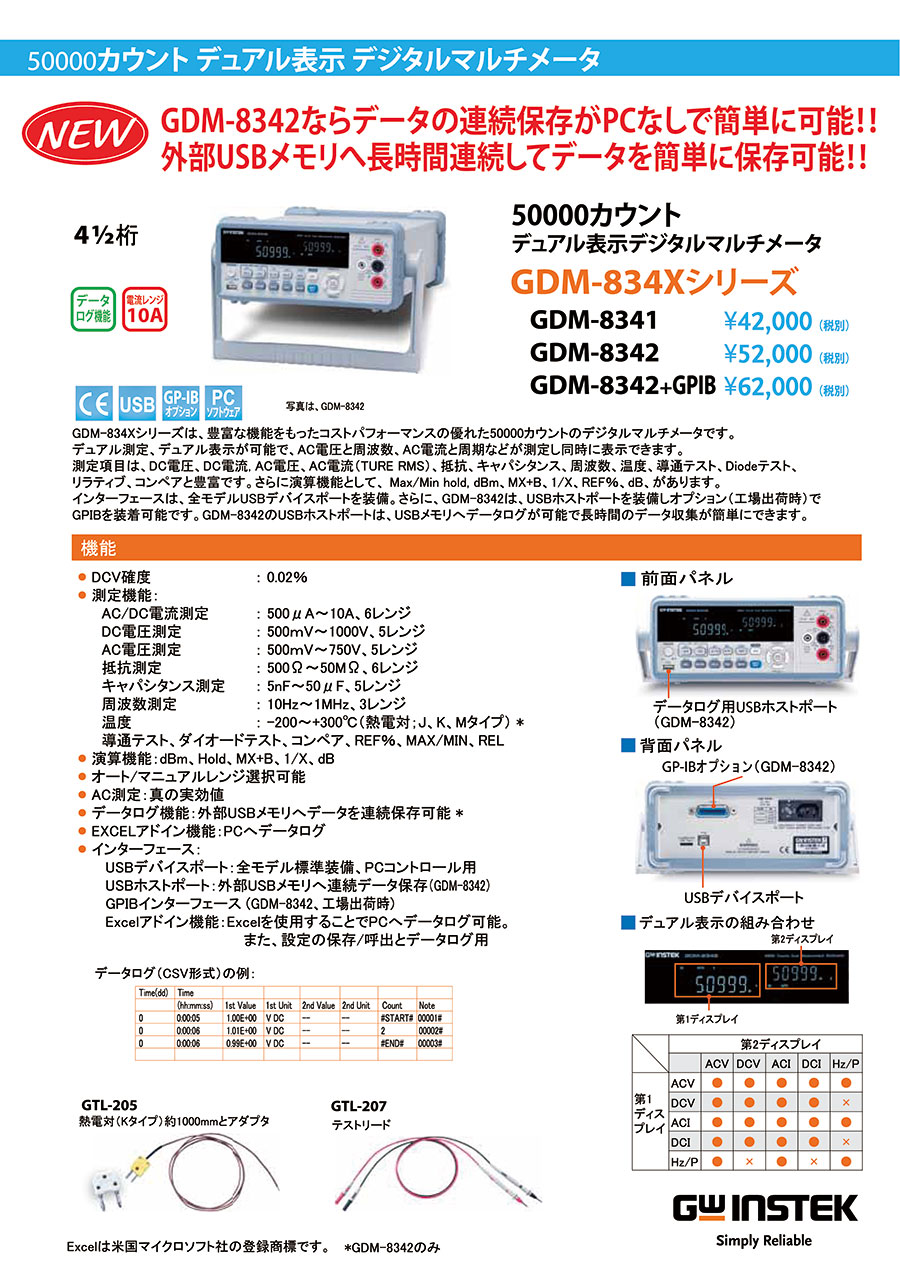

デジタルマルチメータ GDM-834Xシリーズ 検査成績書/校正証明書/トレサビリティ体系図付

製品特長・仕様

製品の基本仕様・特長

【特長】

• GDM-8342ならデータの連続保存がPCなしで簡単に可能。
• 外部USBメモリへ長時間連続してデータを簡単に保存可能。
• インターフェースは、全モデルUSBデバイスポートを装備。さらに、GDM-8342は、USBホストポートを装備しオプション（工場出荷時）でGPIBを装着可能です。
  GDM-8342のUSBホストポートは、USBメモリへデータログが可能で長時間のデータ収集が簡単にできます。

【機能】

• DCV確度：0.02％
• 〈測定機能〉
  AC/DC電流測定：500μA～10A、6レンジ
  DC電圧測定：500mV～1000V、5レンジ
  AC電圧測定：500mV～750V、5レンジ
  抵抗測定：500Ω～50MΩ、6レンジ
  キャパシタンス測定：5nF～50μF、5レンジ
  周波数測定：10Hz～1MHz、3レンジ
  温度：-200～+300℃（熱電対；J、K、Mタイプ）※
  導通テスト、ダイオードテスト、コンペア、REF％、MAX/MIN、REL
• 演算機能：dBm、Hold、MX+B、1/X、dB
• オート/マニュアルレンジ選択可能
• AC測定：真の実効値
• データログ機能：外部USBメモリへデータを連続保存可能※
• EXCELアドイン機能：PCへデータログ
• 〈インターフェース〉
  USBデバイスポート：全モデル標準装備、PCコントロール用
  USBホストポート：外部USBメモリへ連続データ保存（GDM-8342）
  GPIBインターフェース（GDM-8342、工場出荷時）
  Excelアドイン機能：Excelを使用することでPCへデータログ可能。また、設定の保存/呼出とデータログ用

Excelは米国マイクロソフト社の登録商標です。
※GDM-8342のみ

データログ（CSV形式）の例

■前面/背面パネル

■デュアル表示の組み合わせ

-	第2ディスプレイ
第1ディスプレイ	-	ACV	DCV	ACI	DCI	Hz/P
	ACV	●	●	●	●	●
	DCV	●	●	●	●	×
	ACI	●	●	●	●	●
	DCI	●	●	●	●	×
	Hz/P	●	×	●	×	●

【一般仕様】

【GDM-834Xシリーズ仕様】

DMMは、少なくとも30分間ウォームアップした状態で仕様が適用されます。下記の仕様の範囲内でDMMを操作するために必要な基本的な条件は以下のとおりです。

• 校正：1年毎
• 動作温度仕様：+18～+28℃、相対湿度：80％（結露なきこと）
• 確度：±（読み値の％+デジット）
• AC測定は、50％のデューティサイクルに基づいている。
• 電源ケーブルは、精度を確保するために大地アースに接地する必要があります。
• 全ての仕様は、第1ディスプレイにのみ適用。

■DC電圧

• 入力値が選択したレンジのフルスケールを超えた場合、ディスプレイに-OL-（オーバーロード）が表示されます。
• 仕様は1000Vまで保証されます。入力電圧が1000Vを超えた場合、アラームが発生します。
• 全レンジ1000Vpeakの保護です。

■DC電流

• 500μA～500mAレンジは3.6Vの制限保護と0.5Aの保護ヒューズがあります。
  10Aレンジは、12Aの保護ヒューズがあります。
• 入力値が選択したレンジのフルスケールを超えた場合、ディスプレイに-OL-（オーバーロード）が表示されます。
• 仕様は10A入力まで保証されます。入力が10Aを超えた場合、アラームが発生します。

■AC電圧

［1］仕様は、レンジの5％以上で正弦波入力です。
［2］入力電圧＜300Vrms。

• 仕様は750Vの入力に保証されています。入力値が750Vをこえたときにビープ音アラームが発生します。
• 全てのレンジで1000Vピークの*入力保護。
• AC結合の真の実効値-全レンジでDC400Vのバイアスまでの入力AC成分を測定します。
• CATIIでは、600Vまで。*クレストファクタ：＜3.0

■AC電流

［1］500μAレンジでは35μA以上の入力が必要です。5mA～10Aレンジでは、フルスケールの5％以上の入力が必要です。
［2］入力電流＞35μArms。
［3］入力電流（5k～20kHZ）＜33mArms。

• 仕様は10Aまで保証されています。測定対象の入力電流が10Aを超えたときにビープ音アラームが発生します。

■抵抗

［1］REL機能を使用。REL機能を使用しない場合、0.2Ωのエラーを追加。
［2］20MΩを超えた抵抗測定では、0.8％+3。
［3］500kΩを超えた抵抗測定の場合、テストリードにノイズの影響が発生するのを防ぐ為、付属テストリードではなくシールドされたケーブルを使用してください。

• 開放回路電圧は、500～5MΩでは最大6V、50MΩレンジでは最大5.5Vに近似されます。
• 全レンジで500Vpeakの入力保護

■温度（GDM-8342/8342Gのみ）

• 注意：温度仕様には、センサエラーは含まれません。

■導電テスト

■リフレッシュレート（Reading/s）

■キャパシタンス

［1］5nF～50μFレンジは、入力がレンジの10％以上であることを確認してください。

■周波数

• AC+DC測定では、周波数測定ができません。
• 全レンジで入力電圧1000Vまで保護

■ダイオート

• 入力保護500Vピーク。
• 開放回路電圧約6V

■アクセサリ

GTL-205熱電対（Kタイプ）約1mとアダプタ

GTL-207テストリード

注意・禁止事項

【注意】

• 機器に関する仕様、デザインは改善のため、予告なく変更することがあります。
• 安全にお使いいただくために、ご使用前は必ず「取扱説明書」をご覧ください。
• テクシオ・テクノロジーの製品は、十分な知識のある方の監督のもとで使用ください。
• テクシオ・テクノロジーの製品は一般家庭、消費者向けに製造されたものではありません。
