RVMSUS4G-2.5D 4枚刃 アクアREVO ミル ステンレス用

製品特長・仕様

性能・試験情報

	切りくず排出性	切削抵抗	加工後の刃先温度
アクアREVOミル ステンレス用 RVMSUS4G-2.5D	冷却溝により、切りくずとすくい面の 接触を抑制。切りくず離れが良い
従来品	切りくずとすくい面の接触が長い 切りくず離れが悪い

高品位・高能率

切削速度や送り量を上げても噛み込みによる傷がなく、安定した加工面を実現

噛み込み頻度比較

加工面比較

切りくずが噛み込んだ加工面

加工面比較

切りくずの噛み込みがなく高品位な加工面

長寿命

切りくず排出性に優れ、切削抵抗と加工熱を抑制し、欠けや摩耗が少なく、長寿命

すくい面摩耗量の比較

すくい面摩耗比較（切削長28m）

すくい面摩耗比較（切削長28m）

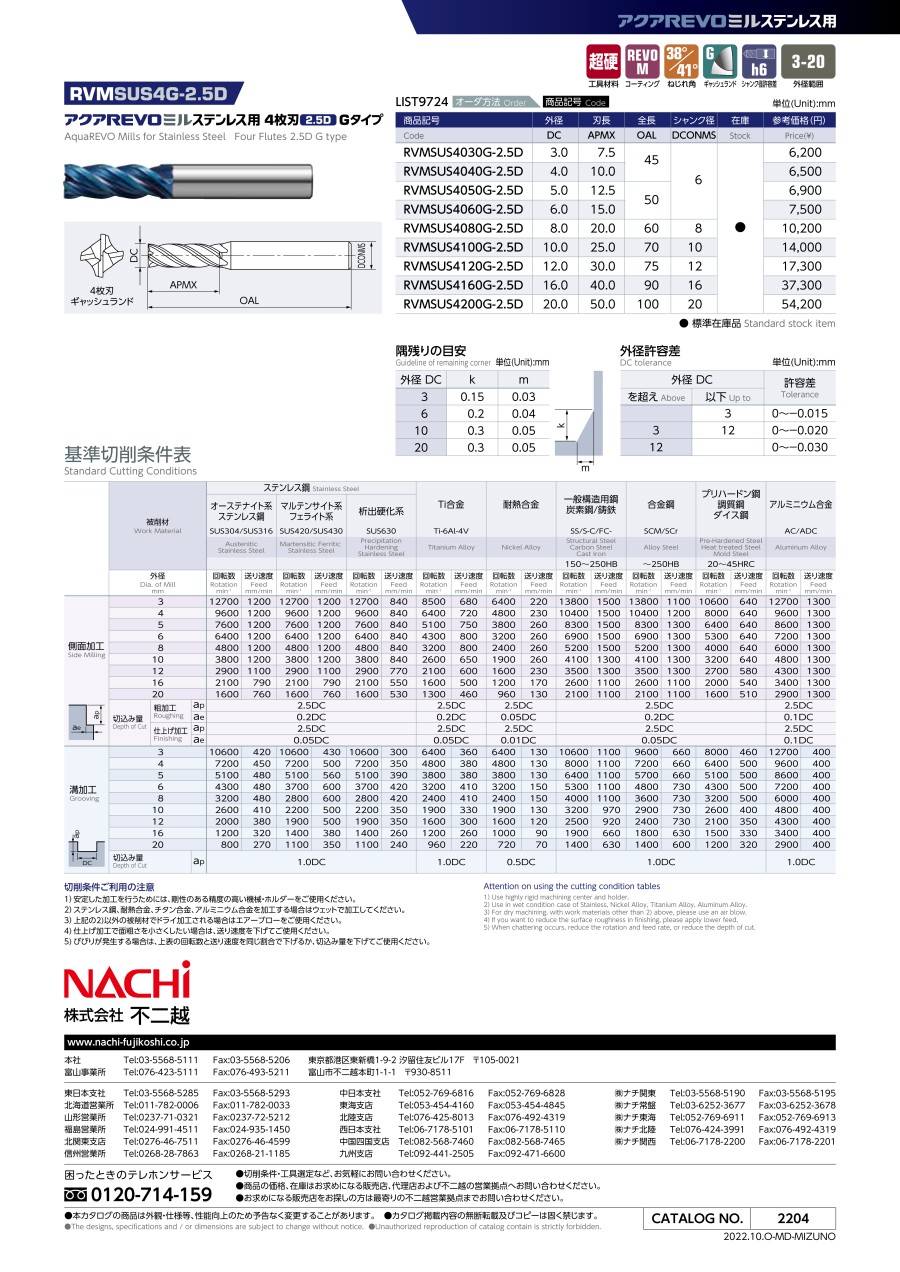

外形図

※寸法についてはデジタルカタログを参照ください。

推奨切削条件

推奨切削条件表

	被削材			ステンレス鋼
				オーステナイト系 ステンレス鋼 SUS304/SUS316		マルテンサイト系 フェライト系 SUS420/SUS430		析出硬化系 SUS630
	外径 mm			回転数 min-1	送り速度 mm/min	回転数 min-1	送り速度 mm/min	回転数 min-1	送り速度 mm/min
側面加工	3			12700	1200	12700	1200	12700	840
	4			9600	1200	9600	1200	9600	840
	5			7600	1200	7600	1200	7600	840
	6			6400	1200	6400	1200	6400	840
	8			4800	1200	4800	1200	4800	840
	10			3800	1200	3800	1200	3800	840
	12			2900	1100	2900	1100	2900	770
	16			2100	790	2100	790	2100	550
	20			1600	760	1600	760	1600	530
	切込み量	粗加工	ap	2.5DC
			ae	0.2DC
		仕上げ加工	ap	2.5DC
			ae	0.05DC
溝加工	3			10600	420	10600	430	10600	300
	4			7200	450	7200	500	7200	350
	5			5100	480	5100	560	5100	390
	6			4300	480	3700	600	3700	420
	8			3200	480	2800	600	2800	420
	10			2600	410	2200	500	2200	350
	12			2000	380	1900	500	1900	350
	16			1200	320	1400	380	1400	260
	20			800	270	1100	350	1100	240
	切込み量		ap	1.0DC

	被削材			Ti合金 Ti-6Al-4V		耐熱合金		一般構造用鋼 炭素鋼/鋳鉄 SS/S-C/FC- 150～250HB
	外径 mm			回転数 min-1	送り速度 mm/min	回転数 min-1	送り速度 mm/min	回転数 min-1	送り速度 mm/min
側面加工	3			8500	680	6400	220	13800	1500
	4			6400	720	4800	230	10400	1500
	5			5100	750	3800	260	8300	1500
	6			4300	800	3200	260	6900	1500
	8			3200	800	2400	260	5200	1500
	10			2600	650	1900	260	4100	1300
	12			2100	600	1600	230	3500	1300
	16			1600	500	1200	170	2600	1100
	20			1300	460	960	130	2100	1100
	切込み量	粗加工	ap	2.5DC		2.5DC		2.5DC
			ae	0.2DC		0.05DC		0.2DC
		仕上げ加工	ap	2.5DC		2.5DC		2.5DC
			ae	0.05DC		0.01DC		0.05DC
溝加工	3			6400	360	6400	130	10600	1100
	4			4800	380	4800	130	8000	1100
	5			3800	380	3800	130	6400	1100
	6			3200	410	3200	150	5300	1100
	8			2400	410	2400	150	4000	1100
	10			1900	330	1900	130	3200	970
	12			1600	300	1600	120	2500	920
	16			1200	260	1000	90	1900	660
	20			960	220	720	70	1400	630
	切込み量		ap	1.0DC		0.5DC		1.0DC

	被削材			合金鋼 SCM/SCr ～250HB		プリハードン鋼 調質鋼 ダイス鋼 20～45HRC		アルミニウム合金 AC/ADC
	外径 mm			回転数 min-1	送り速度 mm/min	回転数 min-1	送り速度 mm/min	回転数 min-1	送り速度 mm/min
側面加工	3			13800	1100	10600	640	12700	1300
	4			10400	1200	8000	640	9600	1300
	5			8300	1300	6400	640	8600	1300
	6			6900	1300	5300	640	7200	1300
	8			5200	1300	4000	640	6000	1300
	10			4100	1300	3200	640	4800	1300
	12			3500	1300	2700	580	4300	1300
	16			2600	1100	2000	540	3400	1300
	20			2100	1100	1600	510	2900	1300
	切込み量	粗加工	ap	2.5DC				2.5DC
			ae	0.2DC				0.1DC
		仕上げ加工	ap	2.5DC				2.5DC
			ae	0.05DC				0.1DC
溝加工	3			9600	660	8000	460	12700	400
	4			7200	660	6400	500	9600	400
	5			5700	660	5100	500	8600	400
	6			4800	730	4300	500	7200	400
	8			3600	730	3200	500	6000	400
	10			2900	730	2600	400	4800	400
	12			2400	730	2100	350	4300	400
	16			1800	630	1500	330	3400	400
	20			1400	600	1200	320	2900	400
	切込み量		ap	1.0DC

切削条件時の注意

（1）安定した加工を行うためには、剛性のある精度の高い機械・ホルダーをご使用ください。

（2）ステンレス鋼、耐熱合金、チタン合金、アルミニウム合金を加工する場合はウェットで加工してください。

（3）上記の（2）以外の被削材でドライ加工される場合はエアーブローをご使用ください。

（4）仕上げ加工で面粗さを小さくしたい場合は、送り速度を下げてご使用ください。

（5）びびりが発生する場合は、上表の回転数と送り速度を同じ割合で下げるか、切込み量を下げてご使用ください。

適用被削材

◎：最適 ◯：適用 -：推奨しません
