オーエスジー

AE-CRE-H 高硬度鋼用超硬エンドミルラジアスタイプ高能率型

カタログ |

数量スライド割引

通常単価(税別): 8,590円～30,944円

税込単価: 9,449円～34,038円

【特長】・多刃仕様かつ不等分割刃で高能率・2段ギャッシュ形状・高能率な直彫り加...

加工用途（加工形状）
平面 / 傾斜切り込み
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 鋳鉄
コーティング
鋼用
標準/追加工区分
メーカー標準品
コーナー形状
微小R
焼きばめ対応
○
コーティング詳細
DUROREY

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

高硬度鋼用超硬エンドミルラジアスタイプ高能率型 AE-CRE-H

［1］多刃仕様かつ不等分割刃で高能率

多刃仕様で高能率加工を実現
不等分割刃がびびりを抑制し安定加工

α1≠α2
外径φ2以下

高硬度鋼用超硬エンドミルラジアスタイプ高能率型 [1]多刃仕様かつ不等分割刃で高能率-2

α1=α4≠α2≠α3=α5
外径φ3以上

［2］2段ギャッシュ形状

刃先強度と切りくず排出性を両立

［3］高能率な直彫り加工を可能にする刃先仕様

高硬度鋼の直彫り加工

使用工具	AE-CRE-H φ10×R2
被削材	SKH51（65HRC）
加工方法	等高線加工
切削速度	80m/min（2,550min^-1）
送り速度	2,230mm/min（0.17mm/t）
切込深さ	a_p=0.1mm a_e=3mm
切削油剤	エアブロー
使用機械	立形マシニングセンタ（HSK-A63）

※加工詳細はデジタルカタログp.8を参照ください。

環境配慮再研磨による資源循環型の加工環境を実現

再研磨後の形状変化を最小限に抑えた刃先仕様

再研磨・再コーティング・超硬リサイクルにより資源循環型の加工環境を実現します。

性能・試験情報

安定加工 60HRCの高硬度鋼加工において、安定した摩耗推移

使用工具	AE-CRE-H φ10× R2	従来品 4枚刃	他社品 4枚刃
被削材	SKD11（60HRC）
加工方法	正面切削
切削速度	100m/min（3,180min^-1）
送り速度	3,820mm/min （0.24mm/t）	3,820mm/min （0.3mm/t）
切込深さ	a_p=0.1mm a_e=3mm
突出し長さ	30mm（L/D=3）
切削油剤	エアブロー
使用機械	横形マシニングセンタ（HSK-A63）

刃先の損傷状態

高硬度鋼用超硬エンドミルラジアスタイプ高能率型安定加工 60HRCの高硬度鋼加工において、安定した摩耗推移-2

長寿命ダイカスト金型用鋼においても優れた耐久性を発揮

使用工具	AE-CRE-H φ6× R1.5	従来品 4枚刃	他社品 4枚刃
被削材	DAC-MAGIC（45HRC）
加工方法	ポケット加工
ポケット形状	85mm×20mm×深さ9mm
切削速度	130m/min（6,900min^-1）
送り速度	1,700mm/min （0.049mm/t）	1,700mm/min （0.062mm/t）
切込深さ	a_p=0.18mm a_e=2.4mm
突出し長さ	24mm（L/D=4）
切削油剤	エアブロー
使用機械	立形マシニングセンタ（BT40）

加工形状

高硬度鋼用超硬エンドミルラジアスタイプ高能率型長寿命ダイカスト金型用鋼においても優れた耐久性を発揮-2

1 ポケット当たりの加工距離： 30m

刃先の損傷状態

高硬度鋼用超硬エンドミルラジアスタイプ高能率型長寿命ダイカスト金型用鋼においても優れた耐久性を発揮-3

外形図

Type 1

Type2

Type3

※寸法についてはデジタルカタログを参照ください。

動画

製品特長紹介動画

推奨切削条件

推奨切削条件表

被削材

工具鋼・調質鋼
・プリハードン鋼
SKD11・SKD61・NAK80
（～45HRC）

調質鋼

～55HRC

～62HRC

～66HRC

～70HRC

切削速度
（m/min）

140～160

90～110

70～90

50～70

外径×コーナ半径
DC×RE

回転速度
（min^-1）

送り速度
（mm/min）

回転速度
（min^-1）

送り速度
（mm/min）

回転速度
（min^-1）

送り速度
（mm/min）

回転速度
（min^-1）

送り速度
（mm/min）

回転速度
（min^-1）

送り速度
（mm/min）

1 × R0.2

48,000

7,250

48,000

6,800

32,000

2,900

25,500

1,650

19,500

950

2 × R0.5

24,000

7,250

24,000

6,800

16,000

2,900

13,000

1,700

9,550

950

3 × R0.75

16,000

8,600

16,000

8,050

10,700

3,450

8,450

1,950

6,350

1,100

4 × R1

12,000

9,550

12,000

8,950

7,950

3,800

6,350

2,200

4,750

1,200

5 × R1.2

9,550

9,500

9,550

8,950

6,350

3,800

5,050

2,200

3,800

1,200

6 × R1.5

7,950

9,500

7,950

8,900

5,300

3,800

4,200

2,200

3,150

1,200

7 × R1.5

6,800

8,550

6,800

8,000

4,500

3,400

3,600

1,950

2,700

1,100

8 × R2

5,950

9,500

5,950

8,900

3,950

3,750

3,150

2,200

2,350

1,200

9 × R2

5,300

8,550

5,300

8,000

3,500

3,400

2,800

1,950

2,100

1,100

10 × R2

4,750

9,450

4,750

8,900

3,150

3,750

2,500

2,150

1,900

1,200

11 × R2

4,300

8,500

4,300

7,950

2,850

3,350

2,300

1,950

1,700

1,100

12 × R3

3,950

9,450

3,950

8,850

2,650

3,800

2,100

2,200

1,550

1,200

13 × R3

3,650

8,500

3,650

8,000

2,400

3,350

1,950

1,450

1,100

切込深さ

a_p	a_e
0.1RE	0.3D

a_p Max = 0.2mm

a_p	a_e
0.1RE	0.3D

a_p Max = 0.2mm

a_p	a_e
0.05RE	0.3D

a_p Max = 0.1mm

突出し長さ変化による切削条件調整の目安

被削材	調質鋼（～45HRC）・プリハードン鋼 SCM・SKD61・NAK80			調質鋼
被削材	調質鋼（～45HRC）・プリハードン鋼 SCM・SKD61・NAK80			～55HRC			～62HRC			～66HRC			～70HRC
突出し長さ L/D	回転速度（min^-1）	送り速度（mm/min）	a_p （mm）	回転速度（min^-1）	送り速度（mm/min）	a_p （mm）	回転速度（min^-1）	送り速度（mm/min）	a_p （mm）	回転速度（min^-1）	送り速度（mm/min）	a_p （mm）	回転速度（min^-1）	送り速度（mm/min）	a_p （mm）
L/D≦4	100%			100%			100%			100%			100%
4<L/D<6	70%			70%			70%			60%			60%
L/D=6	50%			50%			50%			40%			40%

ランピング加工時の最大傾斜角（E°）

外径×コーナ半径 DC×RE	ランピング角度 E°	ヘリカル穴あけ（mm）		ヘリカル角度 P°
外径×コーナ半径 DC×RE	ランピング角度 E°	最小径 D₀ Min.	最大径 D₀ Max.	ヘリカル角度 P°
1 × R0.2	3°	1.25	1.75	1.5°
2 × R0.5		2.5	3.5
3 × R0.75		4.5	5.5
4 × R1		6	7
5 × R1.2		7.5	9
6 × R1.5		9	11
7 × R1.5		10.5	13
8 × R2		12	15
9 × R2		13.5	17
10 × R2		15	19
11 × R2		16.5	21
12 × R3		18	23
13 × R3		19.5	25

切削条件時の注意

加工時に発生する火花や破損による発熱で引火・火災の危険性があります。
防火対策を必ず行って下さい。
高速高精度のマシニングセンタを利用した場合の基準条件表です。

1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. 上表はコーナ部円弧補間の動きを前提とした条件表です。コーナ部円弧補間のない加工（直角曲がりなど）では、上表の回転速度50～70%、切込深さ50～80%として下さい。
3. エアブローまたはMQL（オイルミストクーラント）でご使用下さい。
4. 加工形状、切込深さ、機械剛性、ワーク保持等の使用状況により、回転速度、送り速度、切込深さを調整下さい。
5. 上表は、等高線加工、工具の突出し量が4D（外径×4倍以下）の場合の目安です。
突出し量が大きな場合は、びびりが発生しやすくなりますので係数を参考に、回転速度、送り速度、切込深さを調整下さい。切削速度を下げて、a_eを調整して使用することも
可能です。

ランピング加工時の最大傾斜角（E°）

ランピング加工、ヘリカル穴あけ時は突出し長さ変化による切削条件調整後、送り速度を50%以下として下さい。

選定サポート情報

ラインナップのご紹介

用途に合わせて選べる2種のラジアスタイプ

■ AE-HFE-H 高送り型

複合ラジアス形状で切削抵抗低減
L/D=7で高送り加工が可能
コーナR仕様：疑似R 形状

■ AE-CRE-H 高能率型

高能率加工を可能にする大きなコーナR
コーナR仕様：正R 形状

型番リスト

表示件数

型番

刃径

(mm)

刃数

(枚)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

ツールNo.

刃径公差

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

図

最小発注数量

1	4	0.4	0.2	3	6	50	±5	8550028	0～-0.02	0.85	3.37	3.54	3.71	3.88	4.22	1	1個
2	4	0.8	0.5	6	6	60	±5	8550029	0～-0.02	1.8	6.48	6.75	7	7.25	7.8	1	1個
3	5	1.3	0.75	9	6	60	±5	8550030	0～-0.02	2.7	9.55	9.88	10.21	10.56	11.36	1	1個
4	5	1.6	1	12	6	70	±5	8550031	0～-0.02	3.6	12.61	13.01	13.45	13.92	14.97	1	1個
5	5	2	1.2	15	6	80	±5	8550032	0～-0.02	4.5	15.68	16.18	16.72	-	-	1	1個
6	5	2.5	1.5	18	6	90	±8	8550033	0～-0.03	5.4	-	-	-	-	-	2	1個
7	5	3	1.5	-	6	90	±8	8550034	0～-0.03	-	-	-	-	-	-	3	1個
8	5	3.5	2	24	8	100	±8	8550035	0～-0.03	7.2	-	-	-	-	-	2	1個
9	5	4	2	-	8	100	±8	8550036	0～-0.03	-	-	-	-	-	-	3	1個
10	5	5	2	30	10	100	±8	8550037	0～-0.03	9	-	-	-	-	-	2	1個
11	5	5	2	-	10	100	±8	8550038	0～-0.03	-	-	-	-	-	-	3	1個
12	5	5	3	36	12	110	±8	8550039	0～-0.03	11	-	-	-	-	-	2	1個
13	5	6	3	-	12	110	±8	8550040	0～-0.03	-	-	-	-	-	-	3	1個

通常単価(税別) (税込単価)	通常出荷日

8,590円 ( 9,449円 )	1日目
8,590円 ( 9,449円 )	1日目
9,663円 ( 10,629円 )	1日目
10,056円 ( 11,062円 )	1日目
10,572円 ( 11,629円 )	1日目
12,487円 ( 13,736円 )	1日目
16,421円 ( 18,063円 )	1日目
15,064円 ( 16,570円 )	1日目
21,173円 ( 23,290円 )	1日目
19,001円 ( 20,901円 )	1日目
25,786円 ( 28,365円 )	1日目
22,936円 ( 25,230円 )	1日目
30,944円 ( 34,038円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・多刃仕様かつ不等分割刃で高能率
・2段ギャッシュ形状
・高能率な直彫り加工を可能にする刃先仕様

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

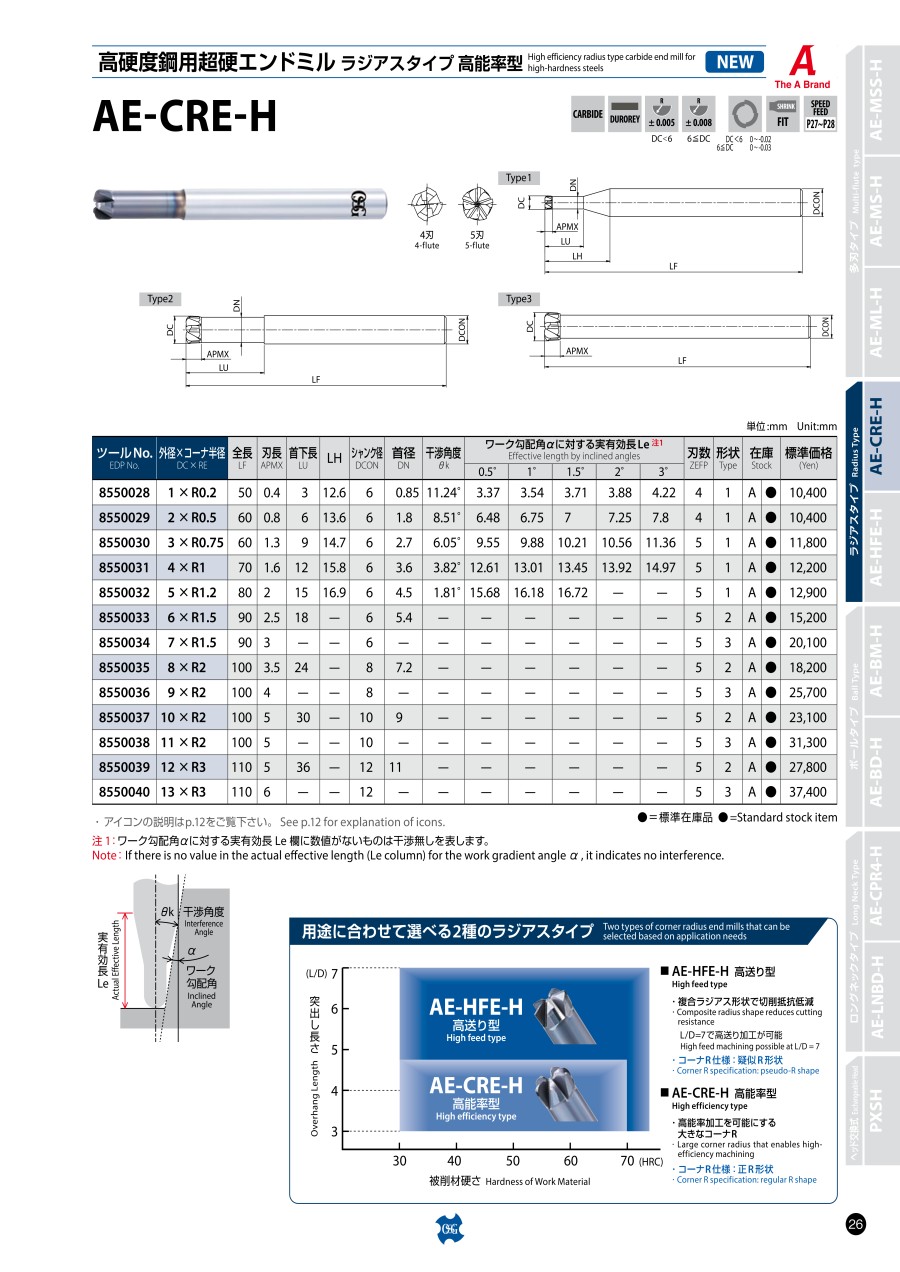

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
