542シリーズリニヤゲージ・ゲージヘッド（耐環境形）LG100

数量スライド割引

通常単価(税別): 54,527円～83,001円

税込単価: 59,980円～91,301円

【特長】・各種自動機器、各種自動計測機器の構築をサポート・インライン測定や測定...

商品タイプ
測定子
狭範囲精度
0.5μm（任意20μmの範囲）
繰り返し精度
0.3μm（2σ）
出力ケーブル長さ
2m（本体から直出し）
位置検出方式
光学式透過形リニアエンコーダ
出力信号
90°位相差、差動方形波（RS-422適合）
測定子
超硬球Φ3mm（取付用ねじ部M2.5（P=0.45）×5）標準測定子No.901312
軸受方式
リニアボールベアリング

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定 8 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

カタログ

商品TOP

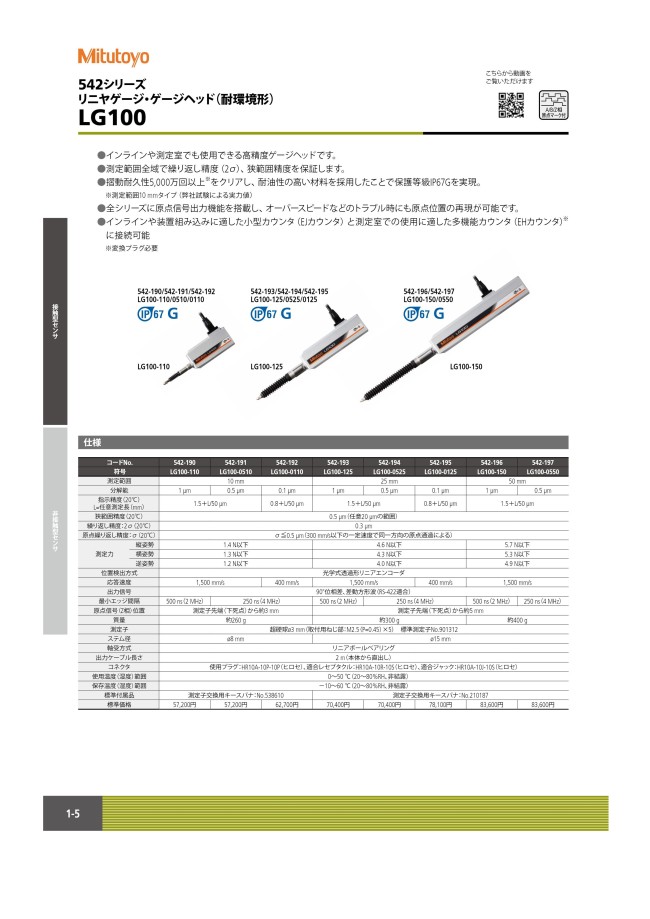

カタログ (見開き版)

絞り込み条件：11 項目の仕様が未選択です

測定範囲
- 10mm
- 25mm
- 50mm
JANコード
- 4946368761206
- 4946368761213
- 4946368761220
- 4946368761237
- 4946368761244
- 4946368761251
- 4946368761268
- 4946368761275
測定力
- 縦姿勢1.4N以下、横姿勢1.3N以下、逆姿勢1.2N以下
- 縦姿勢4.6N以下、横姿勢4.3N以下、逆姿勢4.0N以下
- 縦姿勢5.7N以下、横姿勢5.3N以下、逆姿勢4.9N以下
分解能
- 0.1μm
- 0.5μm
- 1μm
指示精度（20℃）L＝任意測定長（mm）
- 0.8+L/50μm
- 1.5+L/50μm
応答速度
- 400mm/s
- 1500mm/s
最小エッジ間隔
- 250ns（4MHz）
- 500ns（2MHz）
出力信号ピッチ
- 0.4μm
- 2μm
- 4μm
原点信号（Z相）位置
- 測定子先端（下死点）から約3mm
- 測定子先端（下死点）から約5mm
ステム径
- 8mm
- 15mm
仕様
- 標準付属品：測定子交換用キースパナ：No.210187
- 標準付属品：測定子交換用キースパナ：No.538610
タイプ
- LG100-0110
- LG100-0125
- LG100-0510
- LG100-0525
- LG100-0550
- LG100-110
- LG100-125
- LG100-150
出荷日
すべて
2日以内
4日以内

型番リスト

表示件数

型番

測定範囲	JANコード	測定力	分解能	指示精度（20℃）L＝任意測定長（mm）	応答速度	最小エッジ間隔	出力信号ピッチ	原点信号（Z相）位置	ステム径	仕様	最小発注数量

10mm	4946368761220	縦姿勢1.4N以下、横姿勢1.3N以下、逆姿勢1.2N以下	0.1μm	0.8+L/50μm	400mm/s	250ns（4MHz）	0.4μm	測定子先端（下死点）から約3mm	8mm	標準付属品：測定子交換用キースパナ：No.538610	1個
25mm	4946368761251	縦姿勢4.6N以下、横姿勢4.3N以下、逆姿勢4.0N以下	0.1μm	0.8+L/50μm	400mm/s	250ns（4MHz）	0.4μm	測定子先端（下死点）から約5mm	15mm	標準付属品：測定子交換用キースパナ：No.210187	1個
10mm	4946368761213	縦姿勢1.4N以下、横姿勢1.3N以下、逆姿勢1.2N以下	0.5μm	1.5+L/50μm	1500mm/s	250ns（4MHz）	2μm	測定子先端（下死点）から約3mm	8mm	標準付属品：測定子交換用キースパナ：No.538610	1個
25mm	4946368761244	縦姿勢4.6N以下、横姿勢4.3N以下、逆姿勢4.0N以下	0.5μm	1.5+L/50μm	1500mm/s	250ns（4MHz）	2μm	測定子先端（下死点）から約5mm	15mm	標準付属品：測定子交換用キースパナ：No.210187	1個
50mm	4946368761275	縦姿勢5.7N以下、横姿勢5.3N以下、逆姿勢4.9N以下	0.5μm	1.5+L/50μm	1500mm/s	250ns（4MHz）	2μm	測定子先端（下死点）から約5mm	15mm	標準付属品：測定子交換用キースパナ：No.210187	1個
10mm	4946368761206	縦姿勢1.4N以下、横姿勢1.3N以下、逆姿勢1.2N以下	1μm	1.5+L/50μm	1500mm/s	500ns（2MHz）	4μm	測定子先端（下死点）から約3mm	8mm	標準付属品：測定子交換用キースパナ：No.538610	1個
25mm	4946368761237	縦姿勢4.6N以下、横姿勢4.3N以下、逆姿勢4.0N以下	1μm	1.5+L/50μm	1500mm/s	500ns（2MHz）	4μm	測定子先端（下死点）から約5mm	15mm	標準付属品：測定子交換用キースパナ：No.210187	1個
50mm	4946368761268	縦姿勢5.7N以下、横姿勢5.3N以下、逆姿勢4.9N以下	1μm	1.5+L/50μm	1500mm/s	500ns（2MHz）	4μm	測定子先端（下死点）から約5mm	15mm	標準付属品：測定子交換用キースパナ：No.210187	1個

通常単価(税別) (税込単価)	通常出荷日

60,035円 ( 66,039円 )	4日目
76,397円 ( 84,037円 )	4日目
54,527円 ( 59,980円 )	4日目
69,812円 ( 76,793円 )	4日目
83,001円 ( 91,301円 )	4日目
69,826円 ( 76,809円 )	2日目
69,812円 ( 76,793円 )	2日目
83,001円 ( 91,301円 )	4日目

詳細情報

基本情報

【特長】
・各種自動機器、各種自動計測機器の構築をサポート
・インライン測定や測定室でも使用できる高精度ゲージヘッドです
・測定範囲全域で繰り返し精度、狭範囲精度を保証します
・摺動耐久性5,000万回以上をクリアし、耐油性の高い材料を採用したことで保護等級IP67Gを実現（測定範囲10mmタイプ（ミツトヨ社試験による実力値））
・原点信号出力機能を搭載し、オーバースピードなどのトラブル時にも原点位置の再現が可能です
・インラインや装置組み込みに適した小型カウンタ（EJカウンタ）と測定室での使用に適した多機能カウンタ（EHカウンタ（変換プラグ必要））に接続可能
【用途】
・インラインや測定室での測定に

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
