オーエスジー

EXZ-SFT 一般用高耐久スパイラルタップ

カタログ |

通常単価(税別): 1,474円～5,131円

税込単価: 1,621円～5,644円

材質がHSSEで、特殊表面処理（NZ）で耐久を高め刃欠けを防ぐ。

タップ種類
スパイラルタップ
工具材質
ハイス
ねじ種類
メートル
穴種類
止り穴用
ねじ左右
右ねじ用
被削材
一般鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
コーティング・表面処理
複合処理
食付き部山数
2.5P
単品/セット
単品
溝数
3
ねじれ角 (°)
35
突き出しセンタ
なし

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

使用方法・使用事例

推奨切削条件

外形図

使用方法・使用事例

使用事例

加工データ

完全山部の欠損を抑制し、安定加工を実現

サイズ	M10×1.5
被削材	SS400
下穴	Φ8.5×26mm（止り）
ねじ立て長さ	20mm（2D）
切削速度	10m/min（318min-1）
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ（BT50）

1300穴加工後

推奨切削条件

推奨切削条件表

被削材		切削速度（m/min）
軟鋼・低炭素鋼	C0.25％以下≦C0.25％	8～13
中炭素鋼	C0.25～0.45％	7～12
高炭素鋼	C0.45％以上≧C0.45％	6～9
合金鋼	SCM	7～12
ダクタイル鋳鉄	FCD	7～12
銅	Cu	6～11
黄銅・黄銅鋳物	Bs・BsC	10～20
青銅・青銅鋳物	PB・PBC	6～11
アルミニウム圧延材	AL	10～20
アルミニウム合金鋳物	AC・ADC	10～15
マグネシウム合金鋳物	MC	7～12
亜鉛合金鋳物	ZDC	7～12
熱可塑性プラスチック	塩化ビニールナイロンジュラコン	10～15

切削条件時の注意

1.切削速度は、実際の加工状態を確認した上で選定下さい。

2.切削油剤の状態により、十分な性能が発揮できない場合があります。

3.マグネシウム合金切削において、切削油剤を使用する場合は切削油剤メーカの推奨するものを必ずご使用下さい。また、切りくずの処理・管理にご注意下さい。発火の恐れがあります。

型番リスト

表示件数

型番

ねじサイズ（呼び）

ピッチ（P）

精度（等級）

全長

(mm)

ねじ長

(mm)

首下長

(mm)

シャンク径

(mm)

ツールNo.

シャンク四角部の幅

(mm)

シャンク四角部の長さ

(mm)

推奨下穴径

(mm)

最小発注数量

M3	0.5	OH2	46	6	19	4	1154480	3.2	6	2.5	1個
M4	0.7	OH2	52	8.4	21	5	1155680	4	7	3.3	1個
M5	0.8	OH2	60	9.6	24	5.5	1157180	4.5	7	4.2	1個
M6	1	OH2	62	12	29	6	1158380	4.5	7	5	1個
M8	1.25	OH3	70	15	37	6.2	1160180	5	8	6.75	1個
M10	1.5	OH3	75	18	41	7	1162180	5.5	8	8.5	1個
M12	1.75	OH3	82	21	48	8.5	1165080	6.5	9	10.25	1個
M14	2	OH2	88	30	48	10.5	1168080	8	11	12	1個
M16	2	OH2	95	32	52	12.5	1170580	10	13	14	1個

通常単価(税別) (税込単価)	通常出荷日

1,540円 ( 1,694円 )	1日目
1,474円 ( 1,621円 )	1日目
1,530円 ( 1,683円 )	1日目
1,630円 ( 1,793円 )	1日目
2,370円 ( 2,607円 )	1日目
2,963円 ( 3,259円 )	1日目
3,474円 ( 3,821円 )	1日目
4,256円 ( 4,682円 )	1日目
5,131円 ( 5,644円 )	1日目

詳細情報

基本情報

基本情報

材質がHSSEで、特殊表面処理（NZ）で耐久を高め刃欠けを防ぐ。

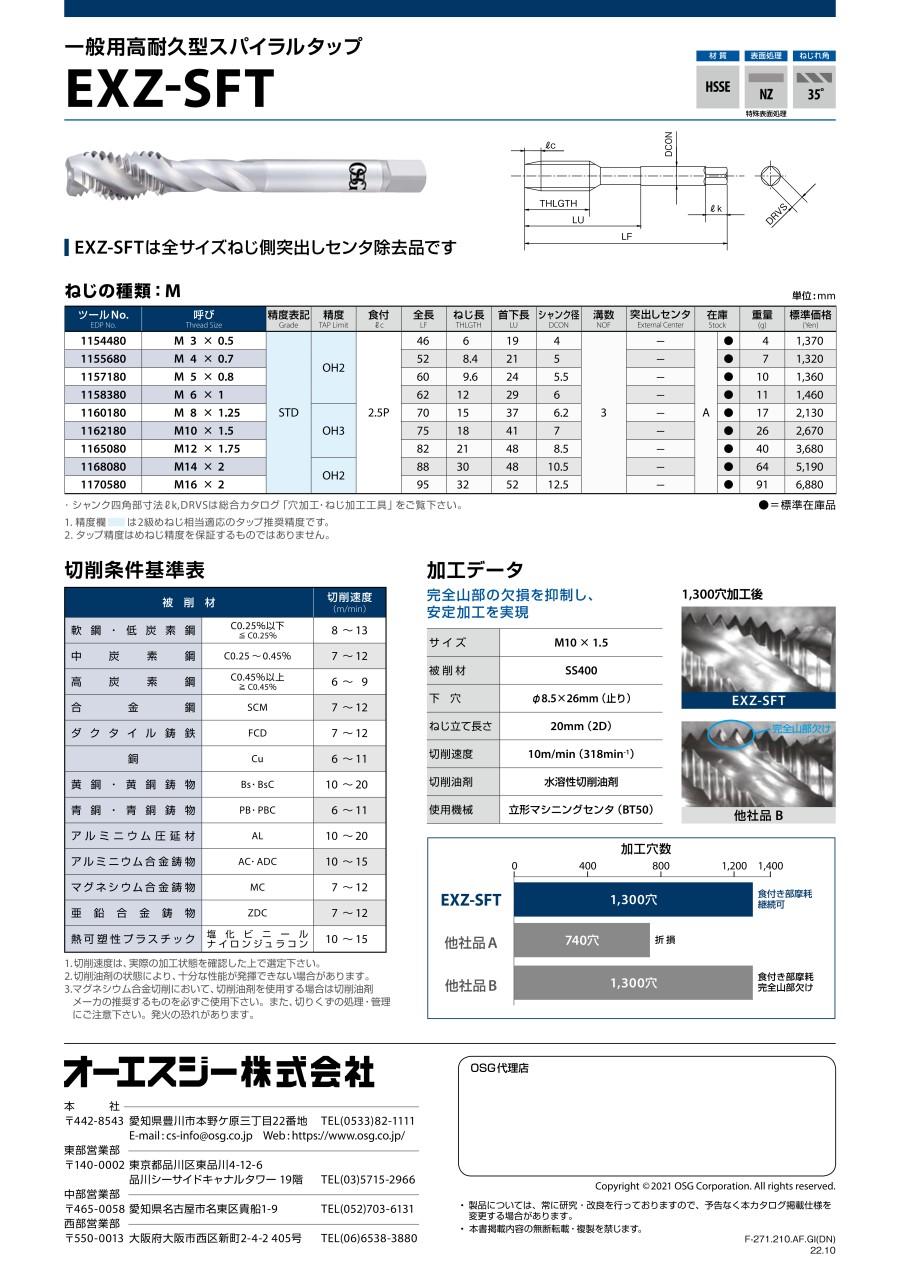

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
