高能率側面切削用エンドミル ER5HS-PN 首下5DCタイプ
- 通常単価(税別)
- 10,013円～58,080円
- 税込単価
- 11,014円～63,888円
【特長】・高送り工具や削り残し用の工具を使用することなく1本の工具にて荒加工全てを行うことで、工程と工...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
高能率側面切削に必要な3つの工具特性
- びびりを抑制
- 切りくず詰まり低減
- 欠損を抑制
加工方法の比較
安定した加工
突発的な工具損傷
超高能率！
外形図
使用方法・使用事例
使用事例
高能率側面切削と等高線加工の比較
工具：ER5HS10-50-PN（φ10×5NT）、従来品 （φ10×4NT）
ポケットサイズ 80×180×29mm
切削条件：
n=4,775min-1 （vc=150m/min） vf=2,865mm/min （fz=0.12mm/t）
ap×ae=29×0.5mm Q=42cm3/min
n=2,400min-1 （vc=75m/min） vf =6,720mm/min（fz=0.09mm/t）
ap×ae=0.6×3mm Q=12cm3/min
外周刃全体を使用することにより長寿命→軽微な摩耗
4 ポケット加工時逃げ面摩耗幅 0.35mm
ER5HS-PNと高能率側面切削を組み合わせることにより、高能率&長寿命を実現
推奨切削条件
推奨切削条件表
標準切削条件
首下5DC切削条件（標準切削条件に対しての割合）
apは標準切削条件を参考に調整ください。切削条件例 炭素鋼：φ10 n=4,775min-1 vf=2,865mm/min ap=29mm ae=0.48mm
高速切削条件（首下3.5DCのみ）
ステンレス鋼の高速切削は推奨いたしません。
切削条件時の注意
（1）できるだけ高剛性の機械をご使用ください。
※φ16 以上の工具を使用する際はBT50 クラス以上の高剛性の機械をご使用ください。
（2）閉塞域が多い切削ではコレットスルーエアーなど、ホルダー端面からのクーラント供給をご使用ください。
（3）被削材、加工形状に合わせて、適切なクーラントを使用してください。
（4）この切削条件表は切削条件の目安を示すものです。実際の加工では加工形状、目的、使用機械等により条件を調整してください。
（5）機械の回転数が足りない場合には、回転数と送り速度を同じ比率で下げてください。
（6）彫り込み時の傾斜進入角度は推奨1°として送り速度は上記の50～60%で設定ください。
また、回転数が調整可能な場合はvc=100m/min程度に設定ください。

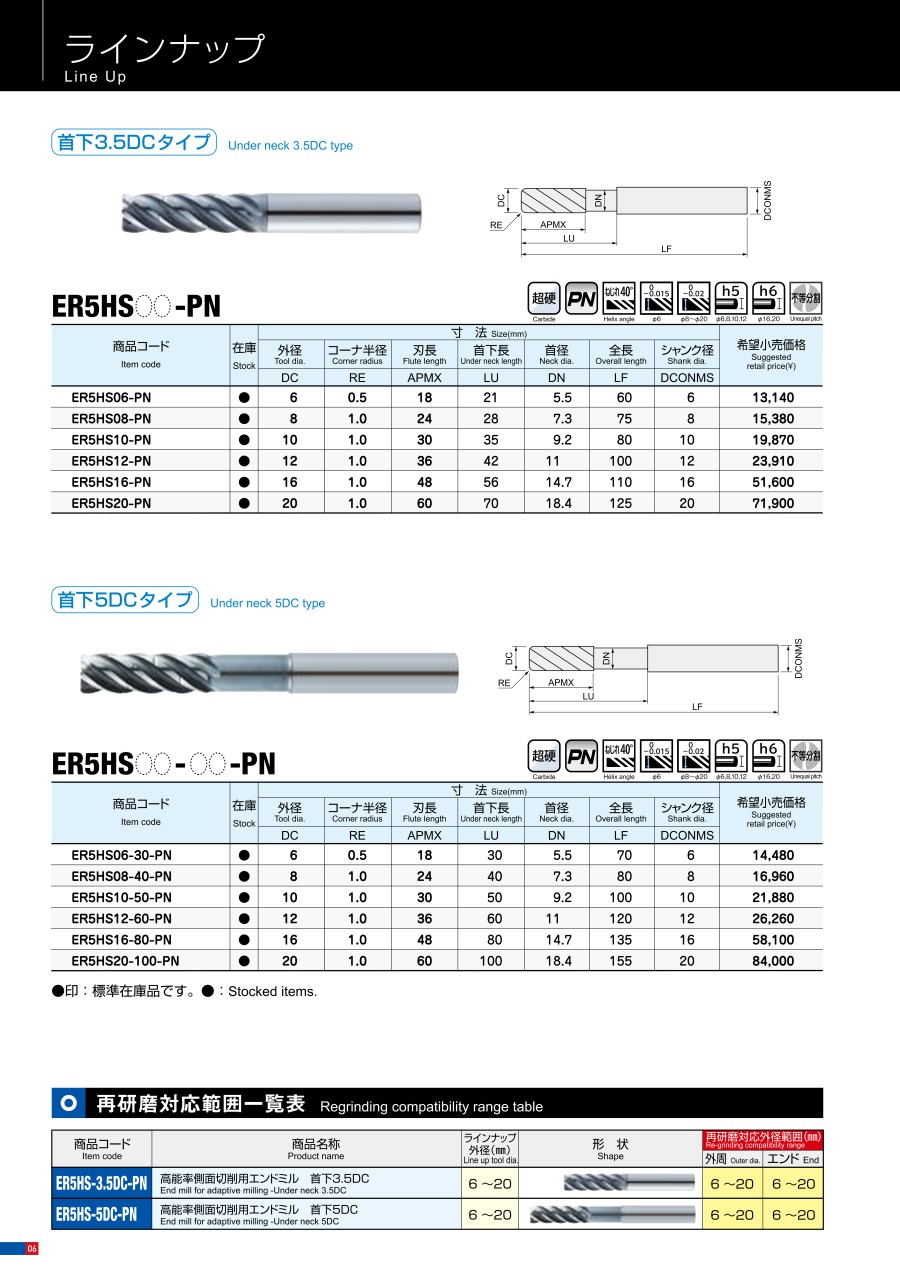

型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,013円 ( 11,014円 ) | 3日目 |
11,729円 ( 12,902円 ) | 3日目 |
15,130円 ( 16,643円 ) | 3日目 |
18,160円 ( 19,976円 ) | 3日目 |
40,171円 ( 44,188円 ) | 3日目 |
58,080円 ( 63,888円 ) | 3日目 |
