カッタ用インサート SNMU-M

製品特長・仕様

製品の基本仕様・特長

*イメージ図

転削加工用コーテッド超硬材種

MV1030

新開発Al-Richコーティングの持つ優れた耐摩耗性に、耐欠損性を付与することに成功しました。工具の突発欠損が問題となる、断続加工・湿式加工・ステンレス鋼加工において特に高いパフォーマンスを発揮します。

注1）MV1030のステンレス鋼加工には、乾式切削を推奨します。

性能・試験情報

［切削性能］

合金鋼SCM440 断続切削耐欠損性比較

MV1030は断続切削でも優れた耐欠損性により、高送り加工が可能です。

＜切削条件＞
被削材：SCM440
使用工具：ASX445
インサート：SEMT13T3AGSN-JM
切削速度：vc=200m/min
切込み量：ap=3.0mm
切込み幅：ae=100mm
加工形態：乾式切削

ステンレス鋼SUS304 耐摩耗性比較

MV1030は切込み境界部の損傷が抑制され、大幅な寿命改善が期待できます。

＜切削条件＞
被削材：SUS304
使用工具：ASX445
インサート：SEMT13T3AGSN-JM
切削速度：vc=180m/min
送り量：fz=0.2mm/t.
切込み量：ap=2.0mm
切込み幅：ae=100mm
加工形態：乾式切削、単刃切削

●加工後の撮影

MV1030 0.8m加工後

従来品A 0.8m加工後

従来品B 0.6m加工後

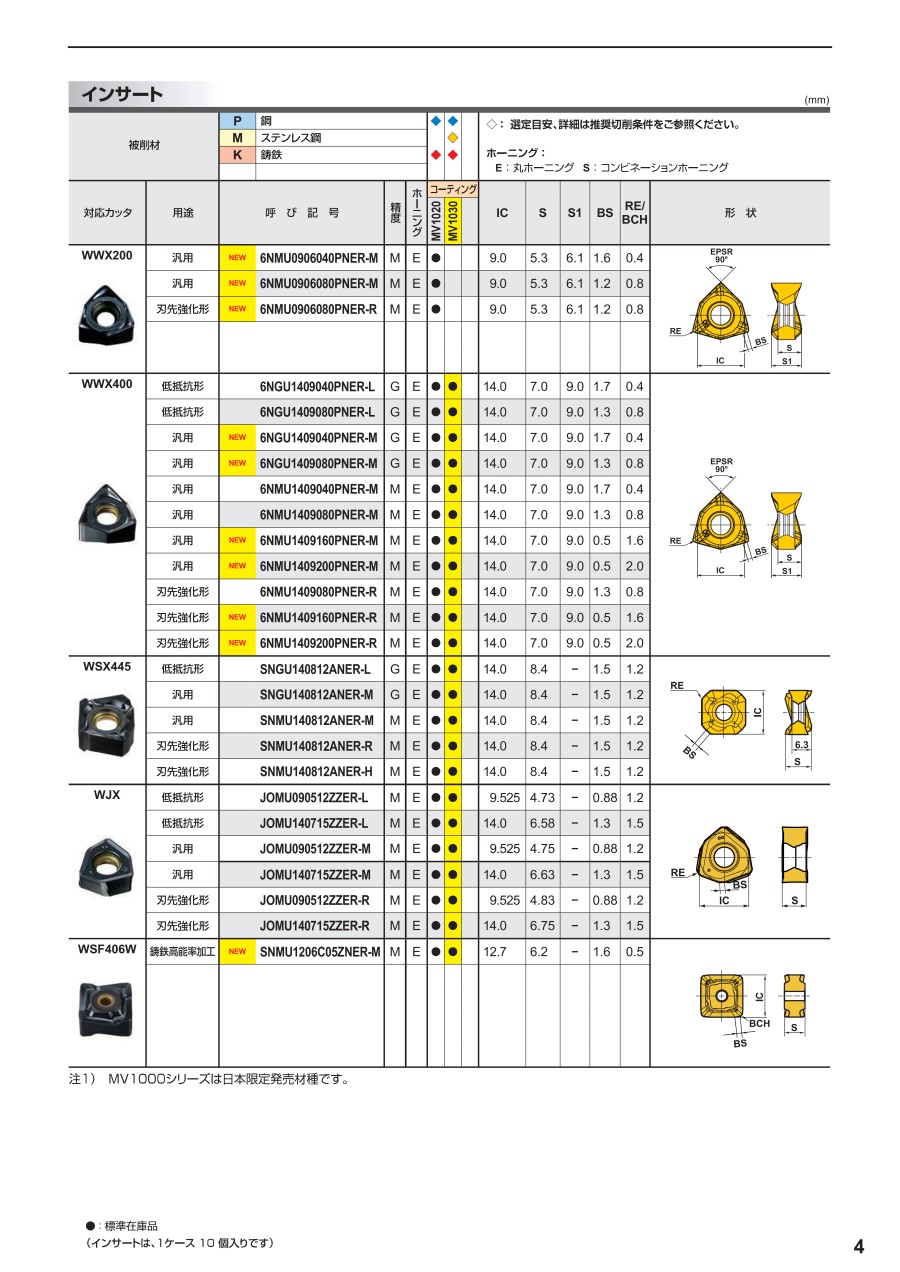

外形図

使用方法・使用事例

使用事例

転削加工用コーテッド超硬材種

幅広い切削速度に対応（WWX400 乾式切削）

推奨切削条件

推奨切削条件表

切削状態（目安）：

■WSF406W

加工形態：乾式切削

（mm）

被削材		特性	切削状態	切込み量 ap	切削速度vc（m/min）		1刃当たりの送り量 fz（mm/t.）	切込み幅 ae
					MV1020	MV1030
K	ねずみ鋳鉄 （FC300など）	引張り強さ ≦350MPa		ap≦0.5mm	300（250-300）	150（100-200）	0.13（0.08-0.20）	≦0.8DC
				ap≦2.0mm	250（210-300）	150（100-200）	0.15（0.10-0.25）	≦0.8DC
				2.0mm＜ap≦4.0mm	220（190-260）	140（80-200）	0.13（0.10-0.20）	≦0.8DC
				4.0mm＜ap≦7.5mm	200（180-230）	110（60-160）	0.10（0.08-0.15）	≦0.8DC
				ap≦0.5mm	250（210-300）	150（100-200）	0.13（0.08-0.20）	≦0.8DC
				ap≦2.0mm	220（190-260）	150（100-200）	0.15（0.10-0.25）	≦0.8DC
				2.0mm＜ap≦4.0mm	200（180-230）	140（80-200）	0.13（0.10-0.20）	≦0.8DC
				4.0mm＜ap≦7.5mm	180（160-210）	110（60-160）	0.10（0.08-0.15）	≦0.8DC
				ap≦0.5mm	220（190-260）	140（80-200）	0.13（0.08-0.20）	≦0.8DC
				ap≦2.0mm	200（180-230）	140（80-200）	0.15（0.10-0.25）	≦0.8DC
				2.0mm＜ap≦4.0mm	180（160-210）	110（60-160）	0.13（0.10-0.20）	≦0.8DC
				4.0mm＜ap≦7.5mm	150（100-180）	80（40-120）	0.10（0.08-0.15）	≦0.8DC
	ダクタイル鋳鉄 （FCD450など）	引張り強さ ≦450MPa		ap≦0.5mm	230（200-250）	110（60-160）	0.13（0.08-0.20）	≦0.8DC
				ap≦2.0mm	200（170-230）	110（60-160）	0.15（0.10-0.25）	≦0.8DC
				2.0mm＜ap≦4.0mm	180（150-210）	90（50-130）	0.13（0.10-0.20）	≦0.8DC
				4.0mm＜ap≦7.5mm	160（130-190）	70（40-100）	0.10（0.08-0.15）	≦0.8DC
				ap≦0.5mm	200（170-230）	110（60-160）	0.13（0.08-0.20）	≦0.8DC
				ap≦2.0mm	180（150-210）	110（60-160）	0.15（0.10-0.25）	≦0.8DC
				2.0mm＜ap≦4.0mm	160（130-190）	90（50-130）	0.13（0.10-0.20）	≦0.8DC
				4.0mm＜ap≦7.5mm	140（110-170）	70（40-100）	0.10（0.08-0.15）	≦0.8DC
				ap≦0.5mm	180（150-200）	90（50-130）	0.13（0.08-0.20）	≦0.8DC
				ap≦2.0mm	160（130-190）	90（50-130）	0.15（0.10-0.25）	≦0.8DC
				2.0mm＜ap≦4.0mm	140（110-170）	70（40-100）	0.13（0.10-0.20）	≦0.8DC
				4.0mm＜ap≦7.5mm	120（90-150）	60（30-90）	0.10（0.08-0.15）	≦0.8DC
	ダクタイル鋳鉄 （FCD700など）	引張り強さ ≦800MPa		ap≦0.5mm	230（200-250）	110（60-160）	0.13（0.08-0.20）	≦0.8DC
				ap≦2.0mm	200（170-230）	110（60-160）	0.15（0.10-0.25）	≦0.8DC
				2.0mm＜ap≦4.0mm	180（150-210）	90（50-130）	0.13（0.10-0.20）	≦0.8DC
				4.0mm＜ap≦7.5mm	160（130-190）	70（40-100）	0.10（0.08-0.15）	≦0.8DC
				ap≦0.5mm	200（170-230）	110（60-160）	0.13（0.08-0.20）	≦0.8DC
				ap≦2.0mm	180（150-210）	110（60-160）	0.15（0.10-0.25）	≦0.8DC
				2.0mm＜ap≦4.0mm	160（130-190）	90（50-130）	0.13（0.10-0.20）	≦0.8DC
				4.0mm＜ap≦7.5mm	140（110-170）	70（40-100）	0.10（0.08-0.15）	≦0.8DC
				ap≦0.5mm	180（150-210）	90（50-130）	0.13（0.08-0.20）	≦0.8DC
				ap≦2.0mm	160（130-190）	90（50-130）	0.15（0.10-0.25）	≦0.8DC
				2.0mm＜ap≦4.0mm	140（110-170）	70（40-100）	0.13（0.10-0.20）	≦0.8DC
				4.0mm＜ap≦7.5mm	120（90-150）	60（30-90）	0.10（0.08-0.15）	≦0.8DC
