レバーロック式バイト C-PDJNR/L
- 通常単価(税別)
- 27,600円～31,660円
- 税込単価
- 30,360円～34,826円
高剛性クランプシステムTungCapは独創的なテーパと2面拘束機構により優れた...
詳細情報を確認する- 加工用途
- 外径 / 端面 / 倣い
- 適合チップ形状
- D（55°ひし形）
- 適合チップ逃げ角
- ネガ0°（N）
- 適合チップ切れ刃長
- 15
- 切込み角
- J：93°（オフセットあり）
- クランプ方式
- ピンロック(P)
- 油穴（オイルホール）
- ○
- シャンク材質
- 鋼
- 適合チップ
- DN□1504（06）
- クランプねじ
- LCS4
- スパナ
- P-3
- 基準コーナーR（ノーズR）
- 0.8mm
- シート
- LSD43A
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
製品特長・仕様
製品の基本仕様・特長
高能率加工を実現
高剛性
- 高能率条件による高精度・高品位加工を実現。
- ポリゴンテーパとフランジ端面の2面拘束により高クランプ剛性を実現。
- ポリゴン形状により、切削トルクが均等配分され、センタリング機能が向上。
内部給油加工
- 切削点に確実に切削油を給油でき、高能率条件で加工が可能。
- クーラントノズルは不要。
- 切りくず処理が難しいインコネルやチタン材などの難削材の加工で切りくずを細分化。
ダウンタイムの短縮
計測、工具の取り付け、インサート交換時間を短縮。
機械の稼働率の内訳
同一工具交換時の繰り返し刃先位置精度は±2μm以内
外形図
本図は右勝手（R）を示す。

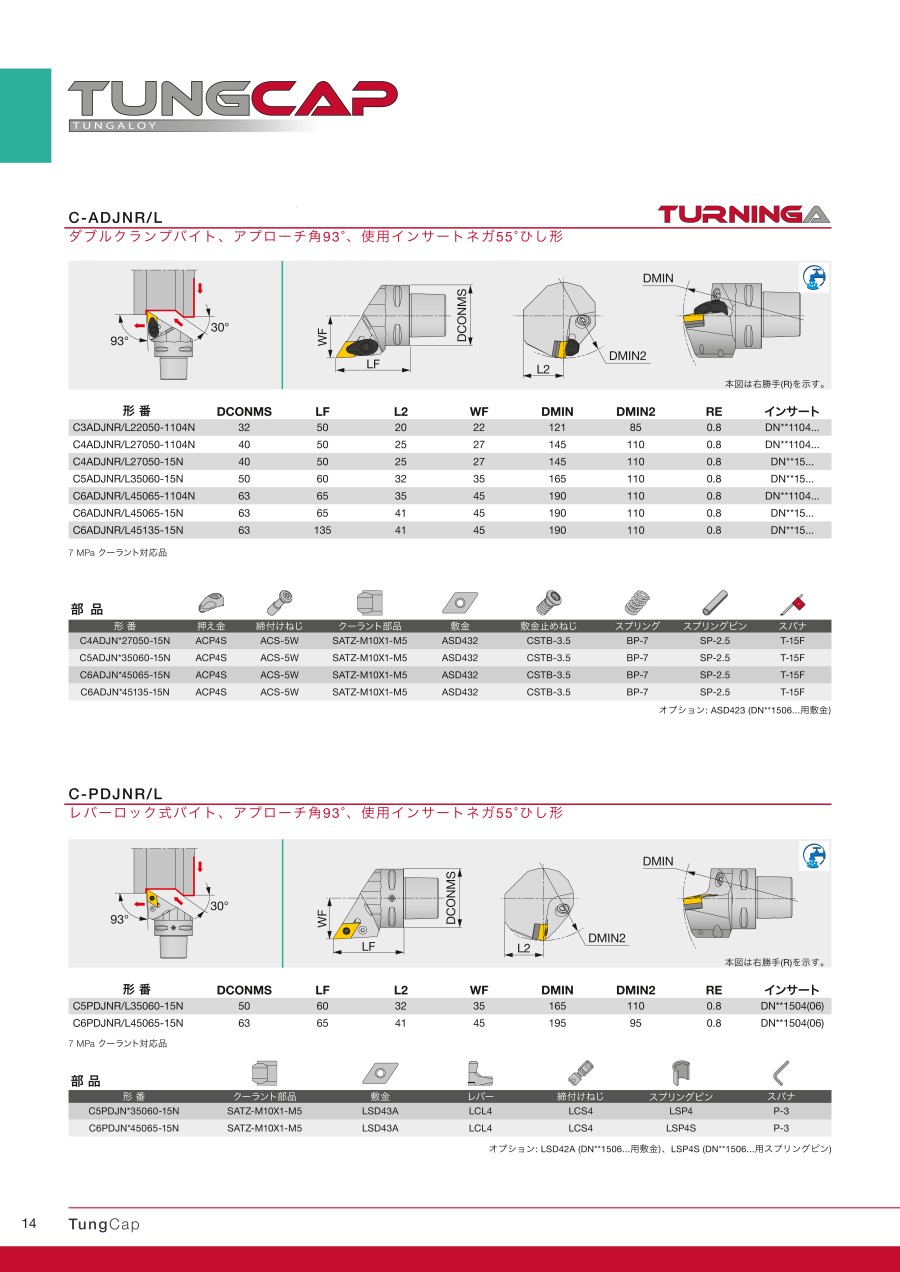

規格表
| 型番 | 勝手 | DCONMS | LF | L2 | WF | DMIN | DMIN2 | RE | インサート |
|---|---|---|---|---|---|---|---|---|---|
| C5PDJNR35060-15N | 右 | 50 | 60 | 32 | 35 | 165 | 110 | 0.8 | DN**1504（06） |
| C5PDJNL35060-15N | 左 | 50 | 60 | 32 | 35 | 165 | 110 | 0.8 | DN**1504（06） |
| C6PDJNR45065-15N | 右 | 63 | 65 | 41 | 45 | 195 | 95 | 0.8 | DN**1504（06） |
| C6PDJNL45065-15N | 左 | 63 | 65 | 41 | 45 | 195 | 95 | 0.8 | DN**1504（06） |
選定サポート情報
部品
オプション：LSD42A（DN**1506...用敷金）、LSP4S（DN**1506...用スプリングピン）
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
27,600円 ( 30,360円 ) | 1日目 |
27,600円 ( 30,360円 ) | 1日目 |
31,660円 ( 34,826円 ) | 1日目 |
31,660円 ( 34,826円 ) | 1日目 |
詳細情報
基本情報
高剛性クランプシステムTungCapは独創的なテーパと2面拘束機構により優れた曲げ剛性と繰り返し刃先位置精度を提供します。
