大昭和精機

フルカットドリル 3Dシリーズ

カタログ |

通常単価(税別): 31,549円～46,280円

税込単価: 34,704円～50,908円

通常出荷日：5日目

究極のバランス設計が生み出す安定加工。【特長】・中心刃と外周刃の切削抵抗のバランスが良いインサート配置...

ドリル本体には、インサートは付属しておりません。

未確定：候補が32型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

バランスの良いインサート配置

中心刃と外周刃で切削抵抗のバランスが良いインサート配置の為、安定した加工が可能です。

バランス設計
中心刃の切削抵抗 ≒ 外周刃の切削抵抗

〈止まり穴加工での水平方向分力の比較〉

〈穴径の安定性〉

切削条件

機械	BBT40 立形MC
ホルダ	BBT40-TSL32-105
ドリル	ST32-BSS300-120L
インサート	BSS0908E CWP30A
工具径	φ30
切削速度	150m/min
送り量	0.12mm/rev
被削材	S55C
加工穴数	10穴
加工深さ	50mm

安定した穴加工を実現

フラットに近い底面形状

フラットに近い底面形状が後工程を容易にします。

工具径	凸部直径	底面段差（最大）
φ13～φ18	工具径/2	0.4
φ18.5～φ28		0.6
φ29～φ36		0.8

様々な加工に対応できる利便性

ドリル1本で、穴あけ加工・外径旋削・内径ボーリング加工が可能です。また、ドリル食いつき時に傾斜面のある被削材でも座ぐり加工などの前加工無しで穴あけができ、工具本数の削減にも貢献します。

【穴あけ加工】

下穴あり

傾斜面

半割り

交差穴

【外径旋削】

【内径ボーリング】

経済的な4コーナ使い

中心刃と外周刃で同一のインサートが使用可能です。中心刃と外周刃で使用する切れ刃が違うため、4コーナ使いができ経済的です。

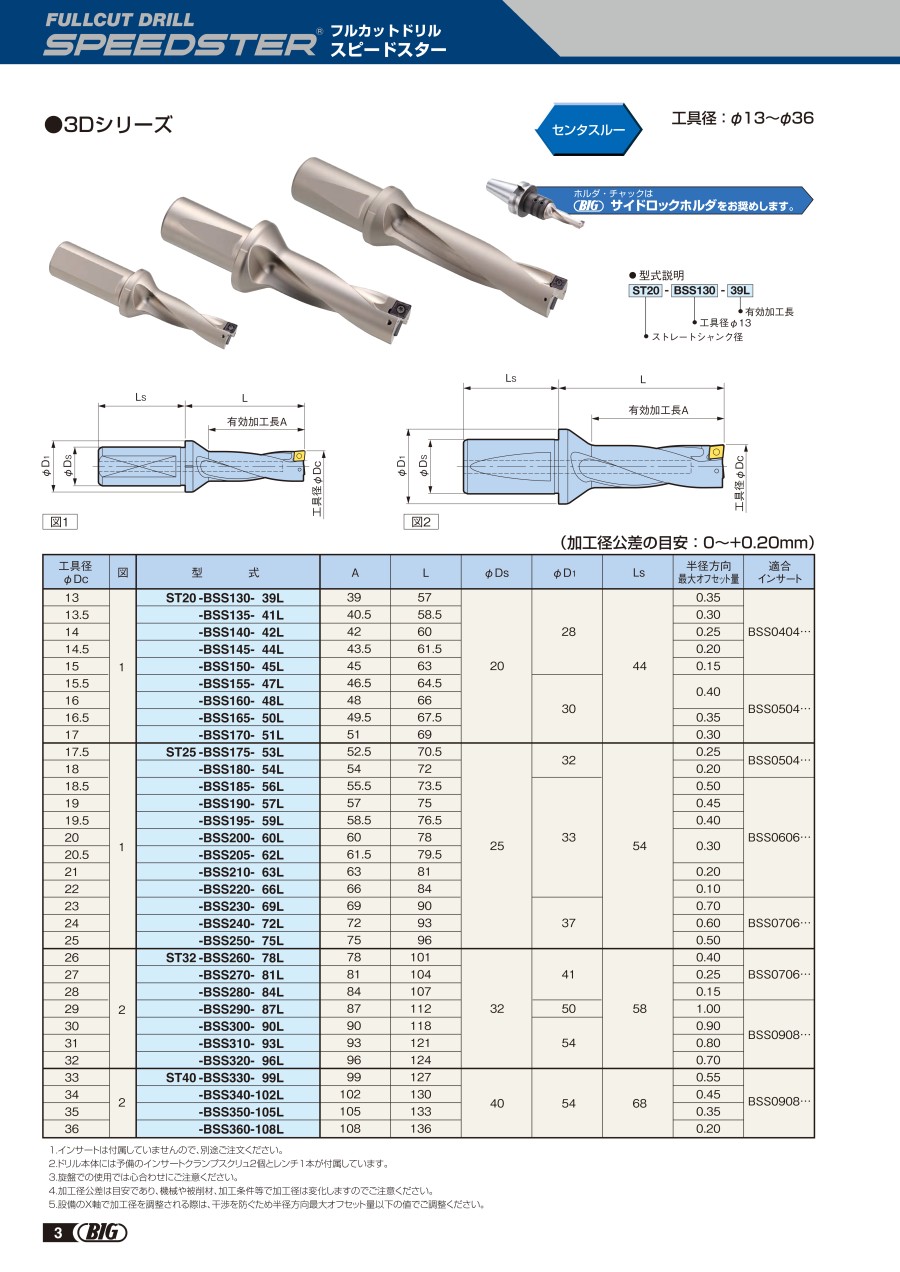

外形図

図1

図2

（加工径公差の目安：0～+0.20mm）

選定サポート情報

インサート選定チャート

注意・禁止事項

1.インサートは付属していませんので、別途ご注文ください。
2.ドリル本体には予備のインサートクランプスクリュ2個とレンチ1本が付属しています。
3.旋盤での使用では心合わせにご注意ください。
4.加工径公差は目安であり、機械や被削材、加工条件等で加工径は変化しますのでご注意ください。
5.設備のX軸で加工径を調整される際は、干渉を防ぐため半径方向最大オフセット量以下の値でご調整ください。

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

加工穴深さ（L/D)

(mm)

全長（L1）

(mm)

突出長（L2）

(mm)

首下長・溝長（L3）

(mm)

フランジ径（肩部径）

(mm)

シャンク径・MT No

適用チップ

シャンク長

(mm)

適合レンチ

最小発注数量

13	39	101	57	39	28	20	BSS0404□	44	FA-T6	1個
13.5	40.5	102.5	58.5	40.5	28	20	BSS0404□	44	FA-T6	1個
14	42	104	60	42	28	20	BSS0404□	44	FA-T6	1個
14.5	43.5	105.5	61.5	43.5	28	20	BSS0404□	44	FA-T6	1個
15	45	107	63	45	28	20	BSS0404□	44	FA-T6	1個
15.5	46.5	108.5	64.5	46.5	30	20	BSS0504□	44	FA-T6	1個
16	48	110	66	48	30	20	BSS0504□	44	FA-T6	1個
16.5	49.5	111.5	67.5	49.5	30	20	BSS0504□	44	FA-T6	1個
17	51	113	69	51	30	20	BSS0504□	44	FA-T6	1個
17.5	52.5	124.5	70.5	52.5	32	25	BSS0504□	54	FA-T6	1個
18	54	126	72	54	32	25	BSS0504□	54	FA-T6	1個
18.5	55.5	127.5	73.5	55.5	33	25	BSS0606□	54	DH-T7	1個
19	57	129	75	57	33	25	BSS0606□	54	DH-T7	1個
19.5	58.5	130.5	76.5	58.5	33	25	BSS0606□	54	DH-T7	1個
20	60	132	78	60	33	25	BSS0606□	54	DH-T7	1個
20.5	61.5	133.5	79.5	61.5	33	25	BSS0606□	54	DH-T7	1個
21	63	135	81	63	33	25	BSS0606□	54	DH-T7	1個
22	66	138	84	66	33	25	BSS0606□	54	DH-T7	1個
23	69	144	90	69	37	25	BSS0706□	54	DH-T8	1個
24	72	147	93	72	37	25	BSS0706□	54	DH-T8	1個
25	75	150	96	75	37	25	BSS0706□	54	DH-T8	1個
26	78	159	101	78	41	32	BSS0706□	58	DH-T8	1個
27	81	162	104	81	41	32	BSS0706□	58	DH-T8	1個
28	84	165	107	84	41	32	BSS0706□	58	DH-T8	1個
29	87	170	112	87	50	32	BSS0908□	58	DH-T15	1個
30	90	176	118	90	54	32	BSS0908□	58	DH-T15	1個
31	93	179	121	93	54	32	BSS0908□	58	DH-T15	1個
32	96	182	124	96	54	32	BSS0908□	58	DH-T15	1個
33	99	195	127	99	54	40	BSS0908□	68	DH-T15	1個
34	102	198	130	102	54	40	BSS0908□	68	DH-T15	1個
35	105	201	133	105	54	40	BSS0908□	68	DH-T15	1個
36	108	204	136	108	54	40	BSS0908□	68	DH-T15	1個

通常単価(税別) (税込単価)	通常出荷日

31,549円 ( 34,704円 )	5日目
31,549円 ( 34,704円 )	5日目
31,549円 ( 34,704円 )	5日目
31,549円 ( 34,704円 )	5日目
31,549円 ( 34,704円 )	5日目
32,293円 ( 35,522円 )	5日目
32,293円 ( 35,522円 )	5日目
32,293円 ( 35,522円 )	5日目
32,293円 ( 35,522円 )	5日目
33,780円 ( 37,158円 )	5日目
33,780円 ( 37,158円 )	5日目
34,228円 ( 37,651円 )	5日目
34,228円 ( 37,651円 )	5日目
34,228円 ( 37,651円 )	5日目
34,228円 ( 37,651円 )	5日目
34,228円 ( 37,651円 )	5日目
34,228円 ( 37,651円 )	5日目
34,228円 ( 37,651円 )	5日目
34,972円 ( 38,469円 )	5日目
34,972円 ( 38,469円 )	5日目
34,972円 ( 38,469円 )	5日目
36,459円 ( 40,105円 )	5日目
36,459円 ( 40,105円 )	5日目
36,459円 ( 40,105円 )	5日目
36,459円 ( 40,105円 )	5日目
46,280円 ( 50,908円 )	5日目
46,280円 ( 50,908円 )	5日目
46,280円 ( 50,908円 )	5日目
46,280円 ( 50,908円 )	5日目
46,280円 ( 50,908円 )	5日目
46,280円 ( 50,908円 )	5日目
46,280円 ( 50,908円 )	5日目

詳細情報

基本情報

基本情報

究極のバランス設計が生み出す安定加工。
【特長】
・中心刃と外周刃の切削抵抗のバランスが良いインサート配置で安定した加工が可能
・様々な加工に対応できる高い利便性
・4コーナ使いの経済的なインサート

ご注意

ドリル本体には、インサートは付属しておりません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
深穴加工用刃先交換式ガンドリル DeepTri-Drillシリーズ TRLGCH形
オーエスジー
PDZ フェニックスシリーズインデキサブルフラットドリル
タンガロイ
深穴加工用刃先交換式ガンドリル DeepTri-Drillシリーズ MCTR形 L/D=8

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フルカットドリル 3Dシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品フルカットドリル 3Dシリーズ	フルカットドリル 4Dシリーズ	PDドリル P3D　フェニックスシリーズインデキサブルドリル 3Dタイプ	PDZ フェニックスシリーズインデキサブルフラットドリル 3Dタイプ	アクアドリル NWDX 3D	SumiDrill GDX型 2D/3D/4D/5D/6D/7D用ホルダ（内部給油式）
メーカー	大昭和精機	大昭和精機	オーエスジー	オーエスジー	不二越	住友電工ハードメタル
通常価格	31,549円-	33,780円 -	35,382円 -	38,138円 -	38,127円 -	58,553円 -
通常出荷日	5日目	5日目	1日目	1日目	1日目〜	2日目
油穴（オイルホール）	○	○	○	○	○	○
刃数(枚)	2	2	-	-	-	-
給油方式（詳細）	内部給油式	内部給油式	-	-	-	-
加工公差(mm)	0～+0.20	0～+0.25	-	-	-	-
