三菱マテリアル

SWUCR/L-C 小物部品加工用ボーリングバー WCインサート対応

SWUCR/L-C 小物部品加工用ボーリングバー WCインサート対応
通常単価(税別)
28,051円～83,787円
税込単価
30,856円～92,166円

【特長】・自動旋盤に対応した超硬シャンクにより、びびり振動を抑制・3種類の全長...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • ホルダ本体には、チップは付属しておりません。
未確定：候補が12型番あります。
    数量：

    商品情報



    製品特長・仕様

    製品の基本仕様・特長

    自動旋盤に対応した超硬シャンク90mm、140mm、180mm

    干渉対策でシャンクを切断する必要はありません。

    • 最小加工径はΦ10mmから
    • 内部給油式
    • スクリューオン式

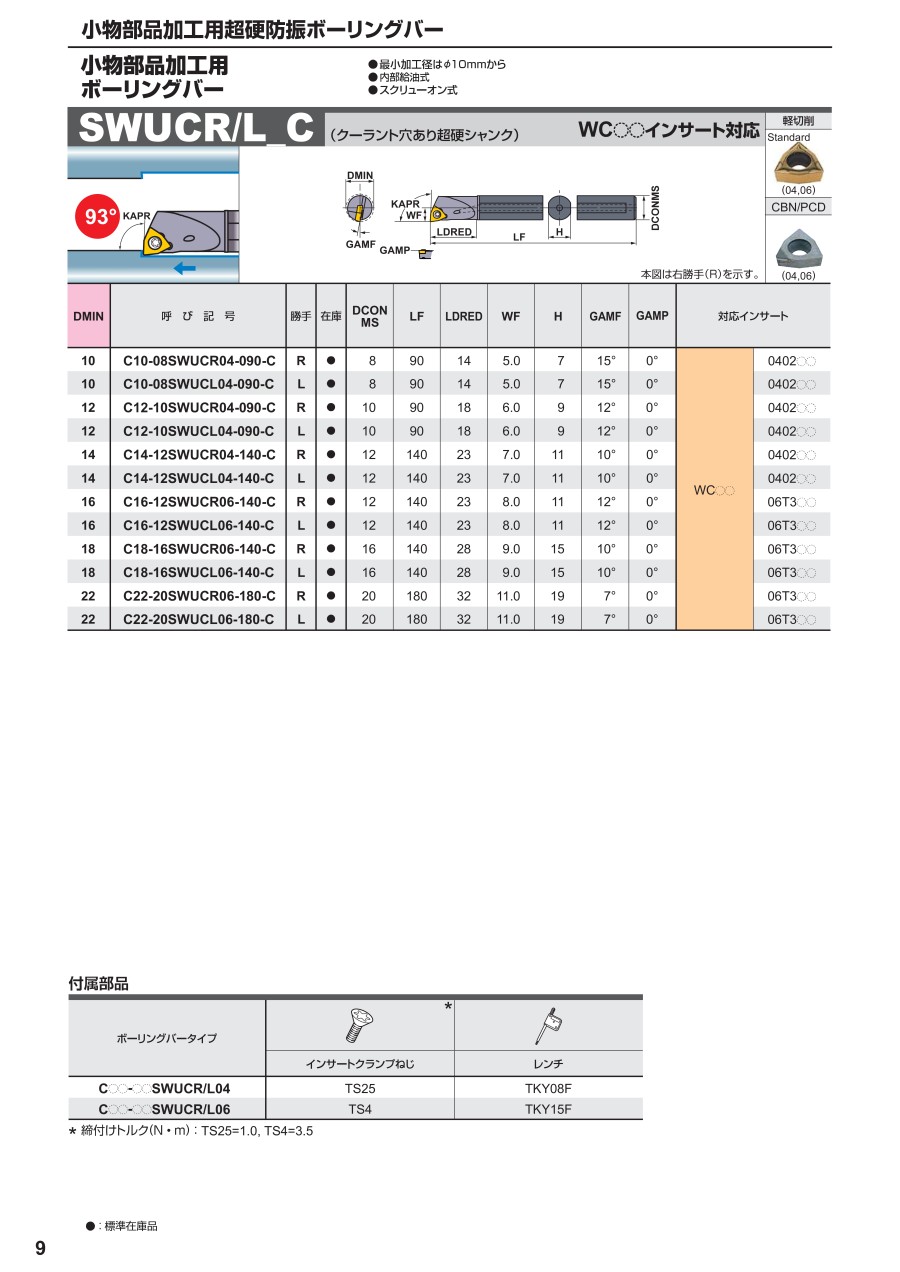

    外形図

    本図は右勝手（R）を示す。

    規格表

    DMIN呼び記号勝手DCONMSLFLDREDWFHGAMFGAMPKAPR対応インサート
    10C10-08SWUCR04-090-CR890145.0715°0°93°WC〇〇0402〇〇
    10C10-08SWUCL04-090-CL890145.0715°0°93°0402〇〇
    12C12-10SWUCR04-090-CR1090186.0912°0°93°0402〇〇
    12C12-10SWUCL04-090-CL1090186.0912°0°93°0402〇〇
    14C14-12SWUCR04-140-CR12140237.01110°0°93°0402〇〇
    14C14-12SWUCL04-140-CL12140237.01110°0°93°0402〇〇
    16C16-12SWUCR06-140-CR12140238.01112°0°93°06T3〇〇
    16C16-12SWUCL06-140-CL12140238.01112°0°93°06T3〇〇
    18C18-16SWUCR06-140-CR16140289.01510°0°93°06T3〇〇
    18C18-16SWUCL06-140-CL16140289.01510°0°93°06T3〇〇
    22C22-20SWUCR06-180-CR201803211.0197°0°93°06T3〇〇
    22C22-20SWUCL06-180-CL201803211.0197°0°93°06T3〇〇

    選定サポート情報

    ラインナップのご紹介

    シリーズ一覧表

    インサート形状ホルダータイプ最小加工径
    DMIN    		シャンク径
    DCONMS    		切込み角
    KAPR    		シャンク材質経済性刃先強度倣い加工内部給油深穴加工
    （L/D≧6）    		インサート掲載ページ
    80°菱形7°ポジティブインサートSCLC9～228～2095°超硬 ◎ ◎◎メーカーカタログの11
    80°菱形11°ポジティブインサートSCLP12～2210～2095°超硬 ◎ ◎◎メーカーカタログの17
    三角形7°ポジティブインサートSTUC9～278～2093°超硬◎  ◎◎メーカーカタログの23
    三角形11°ポジティブインサートSTUP10～228～2093°超硬◎  ◎◎メーカーカタログの25
    55°菱形7°ポジティブインサートSDUC14～2710～2093°超硬  ◎◎◎メーカーカタログの18
    55°菱形7°ポジティブインサートSDQC13～2510～20107.5°超硬  ◎◎◎メーカーカタログの18
    トリゴン形7°ポジティブインサートSWUC10～228～2093°超硬◎◎ ◎◎メーカーカタログの27


    付属部品

    ボーリングバータイプ                                                                       *

    インサートクランプねじレンチ
    C○○-○○SWUCR/L04TS25TKY08F
    C○○-○○SWUCR/L06TS4TKY15F

    *締付けトルク（N・m）：TS25=1.0、TS4=3.5

    型番リスト

    表示件数
  • 1
    • 型番
    C10-08SWUCL04-090-C
    C10-08SWUCR04-090-C
    C12-10SWUCL04-090-C
    C12-10SWUCR04-090-C
    C14-12SWUCL04-140-C
    C14-12SWUCR04-140-C
    C16-12SWUCL06-140-C
    C16-12SWUCR06-140-C
    C18-16SWUCL06-140-C
    C18-16SWUCR06-140-C
    C22-20SWUCL06-180-C
    C22-20SWUCR06-180-C

    適合チップ切れ刃長

    勝手

    最小加工径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    適合チップ

    クランプねじ

    レンチ

    推奨締付けトルク

    (N・m)

    		最小発注数量
    04
    左
    10
    8
    90
    7
    WC〇〇0402〇〇
    TS25
    TKY08F
    1
    1個
    04
    右
    10
    8
    90
    7
    WC〇〇0402〇〇
    TS25
    TKY08F
    1
    1個
    04
    左
    12
    10
    90
    9
    WC〇〇0402〇〇
    TS25
    TKY08F
    1
    1個
    04
    右
    12
    10
    90
    9
    WC〇〇0402〇〇
    TS25
    TKY08F
    1
    1個
    04
    左
    14
    12
    140
    11
    WC〇〇0402〇〇
    TS25
    TKY08F
    1
    1個
    04
    右
    14
    12
    140
    11
    WC〇〇0402〇〇
    TS25
    TKY08F
    1
    1個
    06
    左
    16
    12
    140
    11
    WC〇〇06T3〇〇
    TS4
    TKY15F
    3.5
    1個
    06
    右
    16
    12
    140
    11
    WC〇〇06T3〇〇
    TS4
    TKY15F
    3.5
    1個
    06
    左
    18
    16
    140
    15
    WC〇〇06T3〇〇
    TS4
    TKY15F
    3.5
    1個
    06
    右
    18
    16
    140
    15
    WC〇〇06T3〇〇
    TS4
    TKY15F
    3.5
    1個
    06
    左
    22
    20
    180
    19
    WC〇〇06T3〇〇
    TS4
    TKY15F
    3.5
    1個
    06
    右
    22
    20
    180
    19
    WC〇〇06T3〇〇
    TS4
    TKY15F
    3.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    28,051円
    ( 30,856円 )
    4日目
    28,051円
    ( 30,856円 )
    4日目
    31,694円
    ( 34,863円 )
    4日目
    31,694円
    ( 34,863円 )
    4日目
    39,344円
    ( 43,278円 )
    4日目
    39,344円
    ( 43,278円 )
    4日目
    55,882円
    ( 61,470円 )
    4日目
    55,882円
    ( 61,470円 )
    4日目
    55,882円
    ( 61,470円 )
    4日目
    55,882円
    ( 61,470円 )
    4日目
    83,787円
    ( 92,166円 )
    4日目
    83,787円
    ( 92,166円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・自動旋盤に対応した超硬シャンクにより、びびり振動を抑制
    ・3種類の全長（90mm、140mm、180mm）をラインアップ、干渉対策でのシャンク切断が不要
    ・内部給油対応（クーラント穴付き）で、深穴加工でも安定給油が可能

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    SWUCR/L-C 小物部品加工用ボーリングバー WCインサート対応のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    SWUCR/L-C 小物部品加工用ボーリングバー WCインサート対応
    C-SWUC 小物部品加工用ボーリングバー WCインサート対応
    H-SWUC-C 小物部品加工用ボーリングバー WCインサート対応
    SWUCR/L_C 小物部品加工用ボーリングバー 穴あり鋼シャンク WC〇〇インサート対応
    H-SWUC 小物部品加工用ボーリングバー WCインサート対応
    C-SDUC-C 小物部品加工用ボーリングバー DCインサート対応
    メーカー三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル
    通常価格28,051円-26,448円 -15,666円13,698円 -13,844円 -38,543円 -
    通常出荷日4日目4日目2日目4日目2日目4日目
    加工用途内径・通し穴内径・通し穴内径・通し穴内径・通し穴 / 端面・止まり穴内径・通し穴倣い
    適合チップ形状W（六角形）W（六角形）W（六角形）W（六角形）W（六角形）D（55°ひし形）
    適合チップ逃げ角ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ7°（C）
    切込み角U：93°（オフセットあり）U：93°（オフセットあり）U：93°（オフセットあり）J：93°（オフセットあり）U：93°（オフセットあり）U：93°（オフセットあり）
    クランプ方式スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)
