HY-QCC 面取り用超硬Qボールエンドミル

カタログ |

通常単価(税別): 7,555円～13,041円

税込単価: 8,311円～14,345円

【特長】・ボール部282゜の刃付け・パイプ形状など様々な穴形状のバリ取りが可能

用途
穴面取り / 面取り・横走り / 裏面取り
カウンターシンク
×
外周刃有無
無
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン
工具材種
超硬
コーティング
その他
外径・直径の許容差 (mm)
±0.04
コーティング詳細
WXL

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

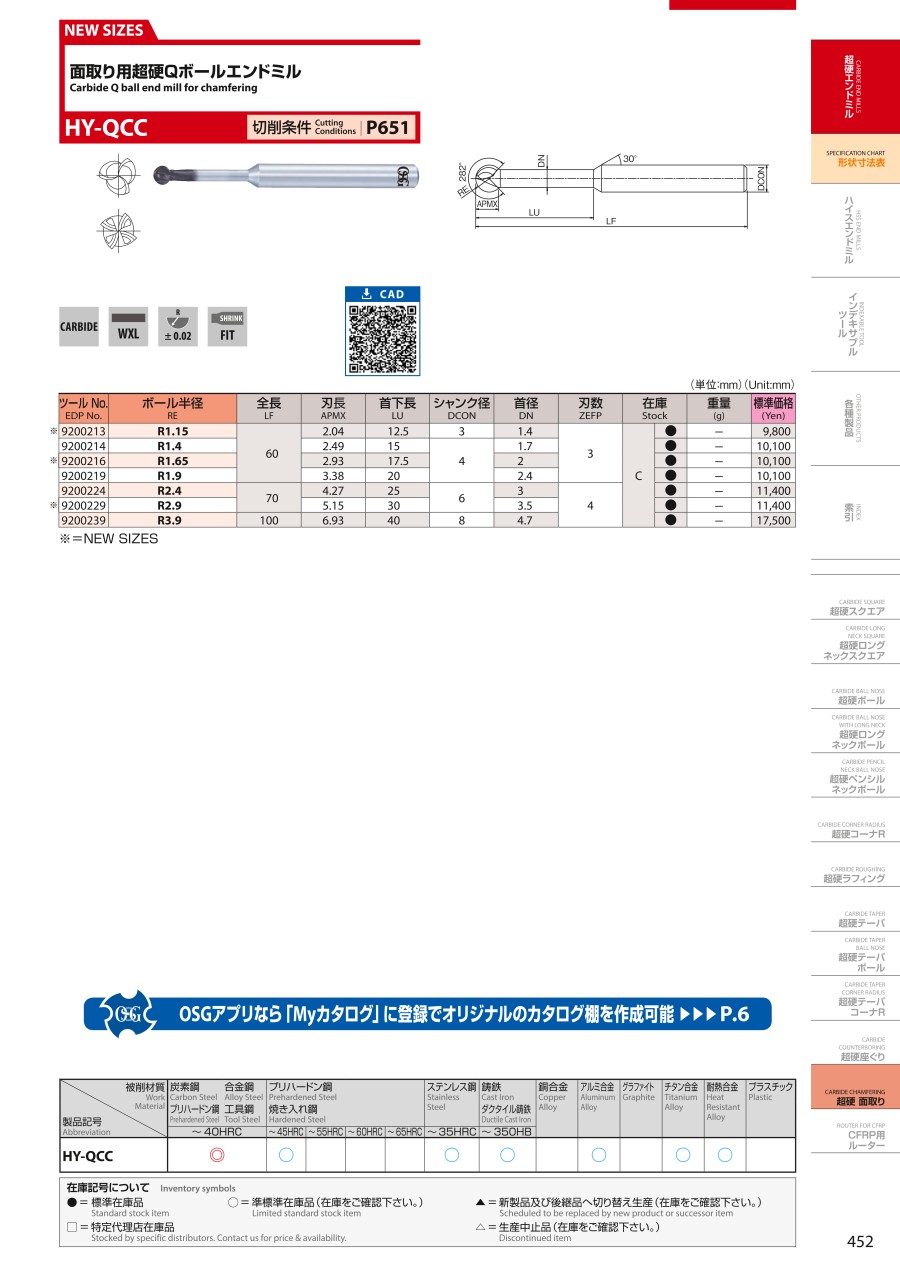

外形図

規格表

単位：mm
	ツール No. EDP No.	ボール半径 RE	全長 LF	刃長 APMX	首下長 LU	シャンク径 DCON	首径 DN	刃数 ZEFP
※	9200213	R1.15	60	2.04	12.5	3	1.4	3
	9200214	R1.4		2.49	15	4	1.7
※	9200216	R1.65		2.93	17.5		2
	9200219	R1.9		3.38	20		2.4
	9200224	R2.4	70	4.27	25	6	3	4
※	9200229	R2.9	70	5.15	30	6	3.5
	9200239	R3.9	100	6.93	40	8	4.7
	※=NEW SIZES

推奨切削条件

推奨切削条件表

HY-QCC

被削材

一般構造用鋼・炭素鋼・鋳鉄
SS400、S50C、FC250
（～750N/mm²）

合金鋼・工具鋼
SCM、SKT、SKS、SKD
( ～30HRC)

調質鋼・プリハードン鋼（快削）
SKT、SKD、NAK55、HPM1
(30 ～38HRC)

アルミニウム合金
AC4D

ステンレス鋼
SUS304

耐熱合金
Titanium、Inconel

切削速度

80～100m/min

60～80m/min

30～50m/min

100～200m/min

40～60m/min

15～25m/min

回転速度
（min^-1）

送り速度
(mm/min)

回転速度
（min^-1）

送り速度
(mm/min)

回転速度
（min^-1）

送り速度
(mm/min)

回転速度
（min^-1）

送り速度
(mm/min)

回転速度
（min^-1）

送り速度
(mm/min)

回転速度
（min^-1）

送り速度
(mm/min)

R1.15

12,400

2,400

9,700

1,800

5,540

980

20,700

4,000

6,920

1,230

2,770

245

R1.4

10,200

2,400

8,000

1,800

4,550

980

17,000

4,000

5,700

1,230

2,270

245

R1.65

8,700

2,400

6,750

1,780

3,860

980

14,500

4,000

4,820

1,220

1,930

245

R1.9

7,500

2,350

5,860

1,760

3,350

960

12,600

3,950

4,200

1,210

1,680

240

R2.4

6,000

2,640

4,640

1,950

2,650

1,060

9,950

4,380

3,300

1,320

1,330

265

R2.9

4,900

2,610

3,840

1,950

2,190

1,050

8,230

4,380

2,740

1,320

1,100

265

R3.9

3,700

2,590

2,860

1,920

1,630

1,040

6,120

4,280

2,040

1,300

820

260

切込深さ

	CF
R1.4	≦0.2mm
R1.9	≦0.25mm
R2.4,R3.9	≦0.3mm

切削条件時の注意

1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. 加工物の形状や保持方法の状況によって切削条件を調整して下さい。
3. 上記の切削条件基準表は、水溶性切削油剤を使用する場合のものです。
4. 不水溶性切削油剤を使用する場合は、切削速度を20％下げて下さい。
5. びびりや振動を生ずる場合は切込み回数を数回に分けて下さい。

適用被削材

被削材対応表

製品記号被削材質	炭素鋼	合金鋼	プリハードン鋼	ステンレス鋼	鋳鉄	アルミ合金	チタン合金	耐熱合金
	プリハードン鋼	工具鋼	焼き入れ鋼	ステンレス鋼	ダクタイル鋳鉄
	～40HRC		～45HRC	～35HRC	～350HB
W-HSCT-P ・WLS-HSCT-P	○			◎		◎	◎	◎
W-HSCT-N ・WLS-HSCT-N	◎		○	○	○	○	○	○
HSCT-P ・LS-HSCT-P	○			◎		◎	◎	◎
HSCT-N ・LS-HSCT-N	◎		○	○		○	○	○
HY-HSCM-P	○			◎		◎	◎	◎
HY-QCC	◎		○	○	○	○	○	○
HY-BCC	◎		○	○	○	○	○	○

◎=Best ○=Good

選定サポート情報

■ ハイプロ面取り工具シリーズ選定表

				穴面取り		隅面取り	裏面取り

面取り用超硬エンドミル	3枚刃	WXL コート	W-HSCT-P WLS-HSCT-P ポジタイプ	○	◎	◎	-	-
		WXL コート	W-HSCT-N WLS-HSCT-N ネガタイプ	○	◎	◎	-	-
		ノンコート	HSCT-P LS-HSCT-P ポジタイプ	○	○	○	-	-
		ノンコート	HSCT-N LS-HSCT-N ネガタイプ	○	○	○	-	-
	多刃	WXL コート	HY-HSCM-P ポジタイプ	-	◎	◎	-	-
面取り用超硬 Qボールエンドミル		WXL コート	HY-QCC	○	◎	○	◎	○
裏面取り用超硬エンドミル		WXL コート	HY-BCC	-	-	-	◎	◎
コーティング 3枚刃カウンターシンク		FX コート	FX-MG-CS	◎	-	-	-	-
コーティング 3枚刃カウンターシンク		V コート	V-UCS	◎	-	-	-	-

◎=Best ○=Good

型番リスト

表示件数

型番

大径（D）

(mm)

シャンクサイズ

全長

(mm)

刃数

刃長（ℓ）

(mm)

ツールNo.

首下長

(mm)

首径

(mm)

最小発注数量

2.8	4mm	60	3	2.49	9200214	15	1.7	1個
3.8	4mm	60	3	3.38	9200219	20	2.4	1個
2.3	3mm	60	3	2.04	9200213	12.5	1.4	1個
3.3	4mm	60	3	2.93	9200216	17.5	2	1個
4.8	6mm	70	4	4.27	9200224	25	3	1個
5.8	6mm	70	4	5.15	9200229	30	3.5	1個
7.8	8mm	100	4	6.93	9200239	40	4.7	1個

通常単価(税別) (税込単価)	通常出荷日

7,555円 ( 8,311円 )	1日目
7,555円 ( 8,311円 )	1日目
8,088円 ( 8,897円 )	1日目
8,333円 ( 9,166円 )	1日目
8,440円 ( 9,284円 )	1日目
9,311円 ( 10,242円 )	1日目
13,041円 ( 14,345円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・ボール部282゜の刃付け
・パイプ形状など様々な穴形状のバリ取りが可能

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

オーエスジー
HY-HSCM 面取り用多刃超硬エンドミル
三菱マテリアル
MP3C 3枚刃エムエスプラス面取りカッタ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

HY-QCC 面取り用超硬Qボールエンドミルのレビュー
