ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド VFM形

製品特長・仕様

スクエアヘッド第一推奨、汎用不等リード・不等分割

耐摩耗性・耐欠損性に優れた最新材種  AH715

3 種類の機能を持つNano 積層膜を融合した 「トリプルNano テクノロジー」コーティングを採用。

新しい平面加工用ヘッド

さらい刃を有するVFM 形は、ソリッドエンドミルよりも優れた加工面品位を提供。

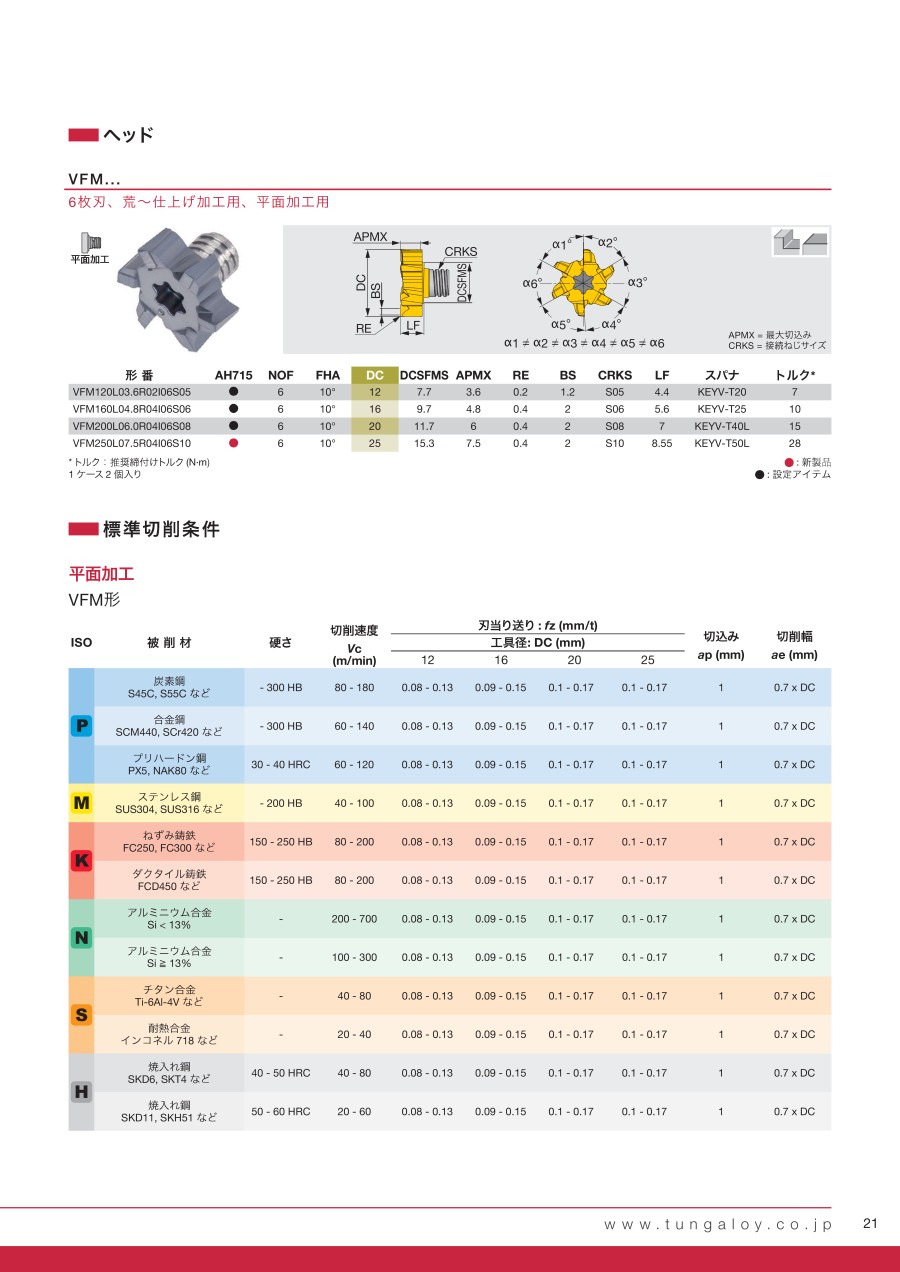

外形図

APMX = 最大切込み
CRKS = 接続ねじサイズ

推奨切削条件

推奨切削条件表

平面加工

適用被削材

選定サポート情報

外観		形番	接続ねじ サイズ	対応ヘッド形番	トルク （N.m）
Torx®ビット用ソケット		BIT-SOCKET-T20-DRIVE	S05, S06	VFM120, VTB135, VTB160W2.00, VTB165W2.00	7, 10
		BIT-SOCKET-T25-DRIVE	S06	VFM160, VTB160W3.00, VTB160W4.00, VTB165W3.00, VTB165W4.00	10
		BIT-SOCKET-T30-DRIVE	S08	VTB195	15
		BIT-SOCKET-T40-DRIVE	S08, S10	VFM200, VST277, VTB225	15, 28
		BIT-SOCKET-T50-DRIVE	S08, S10	VFM250, VTB250	15, 28

適応範囲

注意・禁止事項

注意事項

• 指定外のヘッドを使用すると切削不能となったり、シャンクの破損を招きますので、ヘッドは必ずタンガロイ社カタログに指定されたものをご使用ください。
• ヘッド取付けの際は、予めエアブロ-、またはウエスを用いて結合ねじ部に付着している切りくずや異物を取り除いてください。
• 結合ねじ部に焼き付き防止剤や潤滑油を塗布しないでください。
• ヘッド締付け時は専用レンチを使用し、ゆっくりと締付けを行い、シャンク端面とヘッド端面が密着したらそれ以上の締付けは行わないで下さい。（右図参照）
  また、過度の締付け（増し締め）は、ヘッド破損の原因となりますので、ご注意ください。
• ヘッドの取付け・取外しの際、ハンマ等による打撃は行わないでください。

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
