オーエスジー

高能率・多機能転造タップ A-XPF

カタログ |

通常単価(税別): 3,535円～31,079円

税込単価: 3,889円～34,187円

VIコーティングを採用し、特殊ねじ山形状で刃先剛性を向上、転造タップでの加工に...

タップ種類
ロールタップ
工具材質
粉末ハイス
ねじ種類
メートル
ねじ左右
右ねじ用
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
コーティング・表面処理
鋼用
単品/セット
単品
溝数
6

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が81型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

タップ加工の主なトラブル要因は、切りくず排出の不安定さです。A-XPFは、材料を塑性変形することでねじ山を形成するため切りくずが発生しません。幅広い被削材や切削条件に対応できる画期的な製品です。

タップ加工のトラブル TOP3
No.1折損・欠け26％
No.2ねじ精度の不良17％
No.3むしれ、かじり等14％
その他43％

オーエスジー社コミュニケーションダイヤルへの相談実績より

切りくずゼロで生産性向上

スラスト低減で安定加工

使用工具	A-XPF M3×0.5 2P
被削材	SCM440 （30HRC）
下穴	Φ2.8×9mm （止り）
ねじ立て長さ	6mm
切削速度	15m/min （1591min-1）
切削油剤	水溶性切削油剤塩素フリー20倍
使用機械	立形マシニングセンタ（BT30）

加工能率・耐久性の向上

・特殊ねじ山形状で刃先剛性を向上
・VIコーティング（TM）
高硬度で耐酸化性、潤滑性に優れた被膜で高負荷加工に対応

被膜色	被膜構造	硬さ（GPa）	酸化開始温度（°C）	付着力	面粗さ	耐摩耗性	耐凝着性	じん性
黒	Cr系複合多層膜	45	1100	◎	☆	◎	☆	◎

（標準）○→◎→☆（高評価）

機械停止時間を削減し省エネルギー

切りくずトラブルによる工具交換時間、堆積した切りくずを除去する際の機械停止時間を削減。安定した連続加工を可能にすることで消費電力の抑制につながります。

転造タップはねじ切り加工での切りくずが発生しないため全体の切りくず堆積量を削減します。

※ 転造タップは切削タップより下穴径を大きくする必要があります。

外形図

形状1

形状2

※寸法についてはデジタルカタログを参照ください。

使用方法・使用事例

使用事例

加工データ

■ 小径の加工

スラスト低減で小径加工の優れた耐久性を実現

使用工具	A-XPF M1×0.25 2P
被削材	SUS420J2（192HBW）
下穴	Φ0.91×3.5mm（止り）
ねじ立て長さ	2mm
切削速度	10m/min（3183min-1）
切削油剤	水溶性切削油剤塩素フリー20倍
使用機械	立形マシニングセンタ（BT30）

マルテンサイト系ステンレス鋼の小径ねじ加工でも抜群の耐久性

■ 高硬度材の切削速度30m/min加工を実現

VIコーティングTMの相乗効果で、高硬度材を高速加工

使用工具	A-XPF M6×1 2P
被削材	SCM440（30HRC）
下穴	Φ5.52×19mm（止り）
ねじ立て長さ	12mm
切削速度	30m/min（1591min-1）※
切削油剤	水溶性切削油剤塩素フリー20倍
使用機械	横形マシニングセンタ（BT40）

※切削試験のため従来品も高速条件で加工しています。

SCM440（30HRC）を高速・安定加工が可能

動画

推奨切削条件

推奨切削条件表

被削材		切削速度（m/min）			A-XPF
被削材		～M12	M14～	ショートチャンファ	A-XPF
軟鋼・低炭素鋼・中炭素鋼	C0.4％以下 ≦C0.4％	10～50	5～25	5～25	◎
高炭素鋼	C0.45％以上 ≧C0.45％	10～40	5～20	5～20	◎
合金鋼	SCM	10～35	5～15	5～15	◎
調質鋼	25～35HRC	5～30	5～15	5～15	◎
鋳鋼	SC	10～40	5～15	5～15	○
ステンレス鋼	SUS304SUS420	5～15	5～10	5～10	◎※1
銅	Cu	10～30	5～20	5～15	◎
黄銅・黄銅鋳物	Bs・BsC	10～30	5～20	5～15	◎
アルミニウム圧延材	Al	20～50	10～30	10～25	◎
アルミニウム合金鋳物	AC・ADC	20～50	10～30	10～25	◎
亜鉛合金鋳物	ZDC	10～30	5～15	5～15	◎

最適 ◎ 適用 ○

切削条件時の注意

注：この切削条件基準表は、水溶性切削油剤（塩素フリー）を使用する場合のものです。

※1：ステンレス鋼は不水溶性切削油剤または潤滑性の良い水溶性切削油剤をご使用下さい。

型番リスト

表示件数

型番

ねじサイズ（呼び）

ピッチ（P）

山数

穴種類

食付き部山数

精度（等級）

油穴（オイルホール）

全長

(mm)

ねじ長

(mm)

首下長

(mm)

シャンク径

(mm)

外形図

ツールNo.

シャンク四角部の幅

(mm)

シャンク四角部の長さ

(mm)

突き出しセンタ

推奨下穴径

(mm)

最小発注数量

M1	0.25	101	止り穴用	1P	RH4	なし	30	5.5	-	3	1	8327870	2.5	5	なし	0.9～0.92	1個
M1.2	0.25	101	止り穴用	1P	RH4	なし	32	5.5	-	3	1	8327871	2.5	5	なし	1.1～1.12	1個
M1.4	0.3	84	止り穴用	1P	RH4	なし	34	7	-	3	1	8327872	2.5	5	なし	1.27～1.294	1個
M1.6	0.2	127	止り穴用	1P	RH4	なし	36	8	-	3	1	8327874	2.5	5	なし	1.53～1.55	1個
M1.6	0.35	72	止り穴用	1P	RH4	なし	36	8	-	3	1	8327873	2.5	5	なし	1.44～1.48	1個
M1.7	0.35	72	止り穴用	1P	RH4	なし	36	8	-	3	1	8327875	2.5	5	なし	1.54～1.58	1個
M2	0.4	63	止り穴用	1P	RH4	なし	40	8	-	3	1	8327876	2.5	5	なし	1.81～1.85	1個
M2.3	0.4	63	止り穴用	1P	RH4	なし	42	9.5	-	3	1	8327877	2.5	5	なし	2.11～2.15	1個
M2.5	0.45	56	止り穴用	1P	RH4	なし	44	9.5	-	3	1	8327878	2.5	5	なし	2.28～2.33	1個
M2.6	0.45	56	止り穴用	1P	RH4	なし	44	9.5	-	3	1	8327879	2.5	5	なし	2.38～2.43	1個
M3	0.5	50	止り穴用	1P	RH5	あり	46	9	18	4	1	8327880	3.2	6	なし	2.76～2.81	1個
M4	0.7	36	止り穴用	1P	RH6	あり	52	10	20	5	1	8327881	4	7	なし	3.65～3.7	1個
M5	0.8	31	止り穴用	1P	RH6	あり	60	11	22	5.5	1	8327882	4.5	7	なし	4.59～4.66	1個
M6	1	25	止り穴用	1P	RH7	あり	62	10	24	6	1	8327883	4.5	7	なし	5.48～5.57	1個
M1	0.25	101	止り穴用	2P	RH4	なし	30	5.5	-	3	1	8327814	2.5	5	なし	0.9～0.92	1個
M1.2	0.25	101	止り穴用	2P	RH4	なし	32	5.5	-	3	1	8327816	2.5	5	なし	1.1～1.12	1個
M1.4	0.3	84	止り穴用	2P	RH4	なし	34	7	-	3	1	8327818	2.5	5	なし	1.27～1.294	1個
M1.6	0.2	127	止り穴用	2P	RH4	なし	36	8	-	3	1	8327822	2.5	5	なし	1.53～1.55	1個
M1.6	0.35	72	止り穴用	2P	RH4	なし	36	8	-	3	1	8327820	2.5	5	なし	1.44～1.48	1個
M1.7	0.35	72	止り穴用	2P	RH4	なし	36	8	-	3	1	8327824	2.5	5	なし	1.54～1.58	1個
M2	0.4	63	止り穴用	2P	RH4	なし	40	8	-	3	1	8327828	2.5	5	なし	1.81～1.85	1個
M2.3	0.4	63	止り穴用	2P	RH4	なし	42	9.5	-	3	1	8327832	2.5	5	なし	2.11～2.15	1個
M2.5	0.45	56	止り穴用	2P	RH4	なし	44	9.5	-	3	1	8327834	2.5	5	なし	2.28～2.33	1個
M2.6	0.45	56	止り穴用	2P	RH4	なし	44	9.5	-	3	1	8327836	2.5	5	なし	2.38～2.43	1個
M3	0.5	50	止り穴用	2P	RH5	あり	46	9	18	4	1	8327838	3.2	6	なし	2.76～2.81	1個
M4	0.7	36	止り穴用	2P	RH6	あり	52	10	20	5	1	8327842	4	7	なし	3.65～3.7	1個
M5	0.8	31	止り穴用	2P	RH6	あり	60	11	22	5.5	1	8327846	4.5	7	なし	4.59～4.66	1個
M6	1	25	止り穴用	2P	RH7	あり	62	10	24	6	1	8327850	4.5	7	なし	5.48～5.57	1個
M8	1	25	止り穴用	2P	RH7	あり	70	12	-	6.2	2	8327854	5	8	なし	7.48～7.57	1個
M8	1.25	20	止り穴用	2P	RH7	あり	70	12	-	6.2	2	8327852	5	8	なし	7.34～7.41	1個
M10	1	25	止り穴用	2P	RH7	あり	75	15	-	7	2	8327859	5.5	8	なし	9.48～9.57	1個
M10	1.5	16	止り穴用	2P	RH7	あり	75	15	-	7	2	8327856	5.5	8	なし	9.18～9.28	1個
M10	1.25	20	止り穴用	2P	RH7	あり	75	15	-	7	2	8327858	5.5	8	なし	9.34～9.41	1個
M12	1	25	止り穴用	2P	RH7	あり	82	17	-	8.5	2	8327865	6.5	9	なし	11.48～11.57	1個
M12	1.5	16	止り穴用	2P	RH7	あり	82	17	-	8.5	2	8327862	6.5	9	なし	11.18～11.28	1個
M12	1.25	20	止り穴用	2P	RH7	あり	82	17	-	8.5	2	8327864	6.5	9	なし	11.34～11.41	1個
M12	1.75	14	止り穴用	2P	RH8	あり	82	17	-	8.5	2	8327861	6.5	9	なし	11.05～11.15	1個
M14	1.5	16	止り穴用	2P	RH9	あり	88	20	-	10.5	2	8327867	8	11	なし	13.21～13.3	1個
M14	2	12	止り穴用	2P	RH10	あり	88	20	-	10.5	2	8327866	8	11	なし	12.92～13.04	1個
M16	1.5	16	止り穴用	2P	RH9	あり	95	20	-	12.5	2	8327869	10	13	なし	15.21～15.3	1個
M16	2	12	止り穴用	2P	RH10	あり	95	20	-	12.5	2	8327868	10	13	なし	14.92～15.04	1個
M18	1.5	16	止り穴用	2P	RH10	あり	110	15	-	14	2	8327885	11	14	なし	17.22～17.31	1個
M18	2.5	10	止り穴用	2P	RH11	あり	125	20	-	14	2	8327884	11	14	なし	16.63～16.78	1個
M20	1.5	16	止り穴用	2P	RH10	あり	125	15	-	15	2	8327887	12	15	なし	19.22～19.31	1個
M20	2.5	10	止り穴用	2P	RH11	あり	140	20	-	15	2	8327886	12	15	なし	18.63～18.78	1個
M22	1.5	16	止り穴用	2P	RH10	あり	125	15	-	17	2	8327889	13	16	なし	21.22～21.31	1個
M22	2.5	10	止り穴用	2P	RH11	あり	140	20	-	17	2	8327888	13	16	なし	20.63～20.78	1個
M24	1.5	16	止り穴用	2P	RH10	あり	140	15	-	19	2	8327891	15	18	なし	23.22～23.31	1個
M24	3	8	止り穴用	2P	RH13	あり	160	18	-	19	2	8327890	15	18	なし	22.36～22.53	1個
M3	0.5	50	通リ穴用	4P	RH5	あり	46	9	18	4	1	8327837	3.2	6	あり	2.76～2.81	1個
M4	0.7	36	通リ穴用	4P	RH6	あり	52	10	20	5	1	8327841	4	7	あり	3.65～3.7	1個
M5	0.8	31	通リ穴用	4P	RH6	あり	60	11	22	5.5	1	8327845	4.5	7	あり	4.59～4.66	1個
M6	1	25	通リ穴用	4P	RH7	あり	62	10	24	6	1	8327849	4.5	7	あり	5.48～5.57	1個
M8	1	25	通リ穴用	4P	RH7	あり	70	12	-	6.2	2	8327853	5	8	なし	7.48～7.57	1個
M8	1.25	20	通リ穴用	4P	RH7	あり	70	12	-	6.2	2	8327851	5	8	なし	7.34～7.41	1個
M10	1.5	16	通リ穴用	4P	RH7	あり	75	15	-	7	2	8327855	5.5	8	なし	9.18～9.28	1個
M10	1.25	20	通リ穴用	4P	RH7	あり	75	15	-	7	2	8327857	5.5	8	なし	9.34～9.41	1個
M12	1.25	20	通リ穴用	4P	RH7	あり	82	17	-	8.5	2	8327863	6.5	9	なし	11.34～11.41	1個
M12	1.75	14	通リ穴用	4P	RH8	あり	82	17	-	8.5	2	8327860	6.5	9	なし	11.05～11.15	1個
M1	0.25	101	通リ穴用	4P	RH4	なし	30	5.5	-	3	1	8327892	2.5	5	あり	0.9～0.92	1個

通常単価(税別) (税込単価)	通常出荷日

4,767円 ( 5,244円 )	1日目
4,554円 ( 5,009円 )	1日目
4,392円 ( 4,831円 )	1日目
4,769円 ( 5,246円 )	1日目
4,373円 ( 4,810円 )	1日目
4,769円 ( 5,246円 )	1日目
4,265円 ( 4,692円 )	1日目
4,058円 ( 4,464円 )	1日目
4,032円 ( 4,435円 )	1日目
3,929円 ( 4,322円 )	1日目
3,929円 ( 4,322円 )	1日目
3,792円 ( 4,171円 )	1日目
3,817円 ( 4,199円 )	1日目
3,817円 ( 4,199円 )	1日目
4,392円 ( 4,831円 )	1日目
4,212円 ( 4,633円 )	1日目
4,066円 ( 4,473円 )	1日目
4,424円 ( 4,866円 )	1日目
4,049円 ( 4,454円 )	1日目
3,947円 ( 4,342円 )	1日目
3,775円 ( 4,153円 )	1日目
3,758円 ( 4,134円 )	1日目
3,646円 ( 4,011円 )	1日目
3,646円 ( 4,011円 )	1日目
3,535円 ( 3,889円 )	1日目
3,561円 ( 3,917円 )	1日目
3,698円 ( 4,068円 )	1日目
3,817円 ( 4,199円 )	1日目
4,982円 ( 5,480円 )	1日目
4,595円 ( 5,055円 )	1日目
5,794円 ( 6,373円 )	1日目
5,222円 ( 5,744円 )	1日目
5,222円 ( 5,744円 )	1日目
10,125円 ( 11,138円 )	1日目
7,872円 ( 8,659円 )	1日目
7,872円 ( 8,659円 )	1日目
7,872円 ( 8,659円 )	1日目
12,431円 ( 13,674円 )	1日目
12,431円 ( 13,674円 )	1日目
15,337円 ( 16,871円 )	1日目
15,337円 ( 16,871円 )	1日目
19,210円 ( 21,131円 )	1日目
20,221円 ( 22,243円 )	1日目
22,258円 ( 24,484円 )	1日目
22,258円 ( 24,484円 )	1日目
25,922円 ( 28,514円 )	1日目
25,922円 ( 28,514円 )	1日目
31,079円 ( 34,187円 )	1日目
31,079円 ( 34,187円 )	1日目
3,535円 ( 3,889円 )	1日目
3,561円 ( 3,917円 )	1日目
3,698円 ( 4,068円 )	1日目
3,817円 ( 4,199円 )	1日目
4,982円 ( 5,480円 )	1日目
4,595円 ( 5,055円 )	1日目
5,222円 ( 5,744円 )	1日目
5,222円 ( 5,744円 )	1日目
7,872円 ( 8,659円 )	1日目
7,872円 ( 8,659円 )	1日目
4,290円 ( 4,719円 )	2日目

基本情報

基本情報

VIコーティングを採用し、特殊ねじ山形状で刃先剛性を向上、転造タップでの加工によって切りくずゼロで生産性を向上します。
【特長】
・スラスト低減で安定加工
・耐久性の向上

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

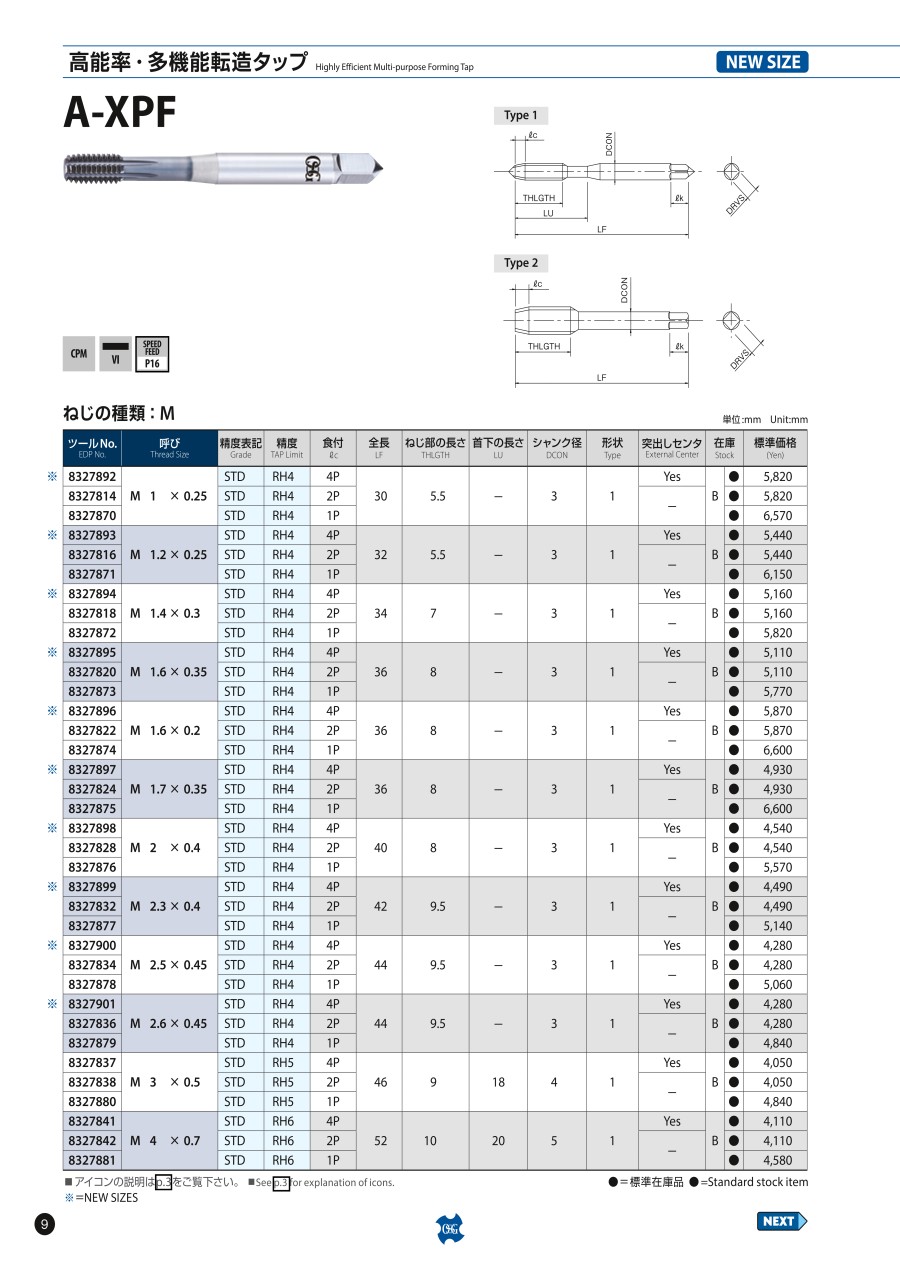

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
