HY-BCC 裏面取り用超硬エンドミル
- 通常単価(税別)
- 6,726円～10,064円
- 税込単価
- 7,399円～11,070円
【特長】・4枚刃仕様・多刃仕様で高能率な加工が可能・右刃左ねじれ溝・面取り切れ刃の切削性向上
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長

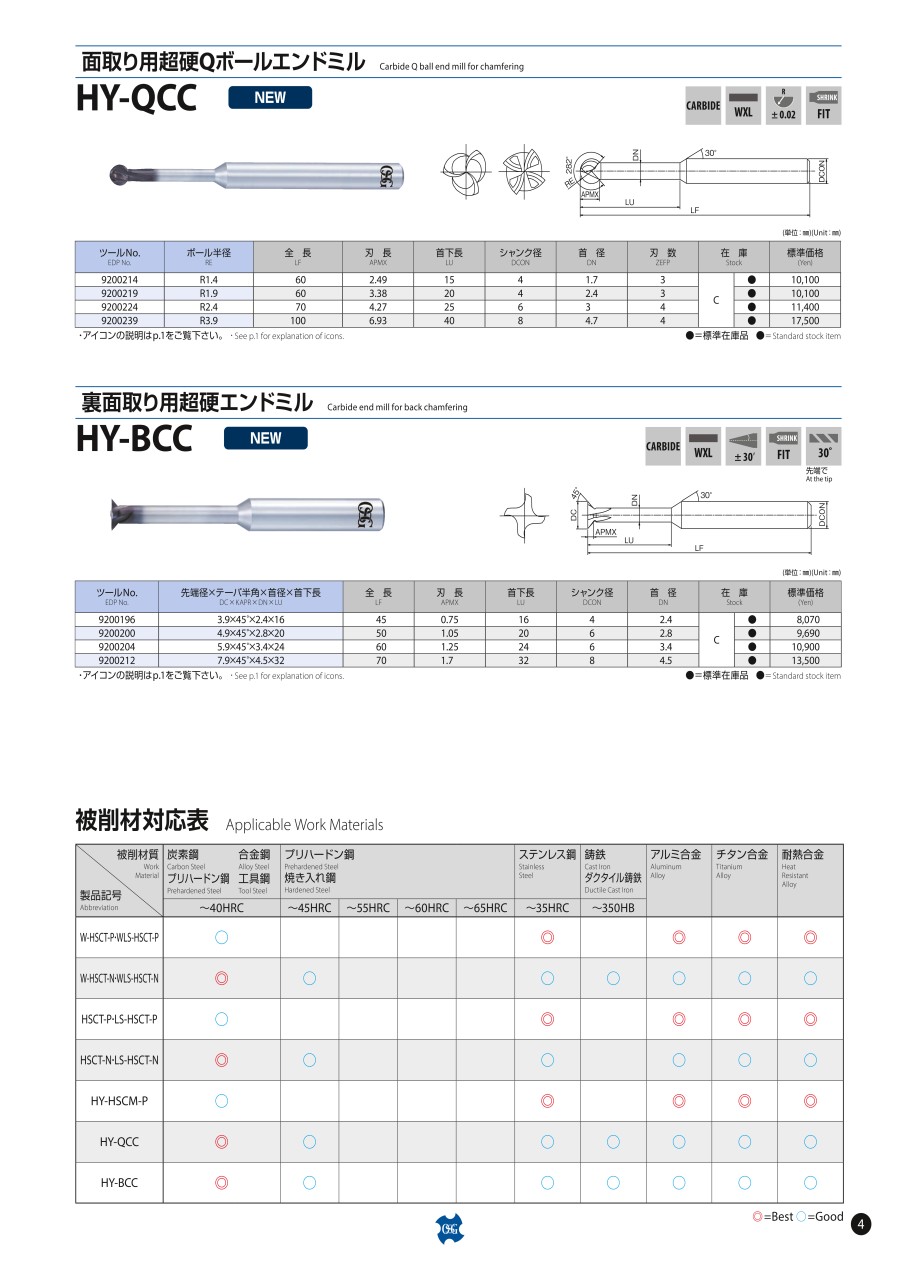

外形図
規格表
単位：mm
| 型番 | ツールNo. | 先端径 DC | 全長 LF | 刃長 APMX | 首下長 LU | シャンク径 DCON | 首径 DN |
|---|---|---|---|---|---|---|---|
| HY-BCC-3.9X45X2.4X16 | 9200196 | 3.9 | 45 | 0.75 | 16 | 4 | 2.4 |
| HY-BCC-4.9X45X2.8X20 | 9200200 | 4.9 | 50 | 1.05 | 20 | 6 | 2.8 |
| HY-BCC-5.9X45X3.4X24 | 9200204 | 5.9 | 60 | 1.25 | 24 | 6 | 3.4 |
| HY-BCC-7.9X45X4.5X32 | 9200212 | 7.9 | 70 | 1.7 | 32 | 8 | 4.5 |
推奨切削条件
推奨切削条件表
■ 裏面取り用超硬エンドミル HY-BCC
| 被削材 | 一般構造用鋼・炭素鋼・鋳鉄 SS400、S50C、FC250 （～750N/mm2） | 合金鋼・工具鋼 SCM、SKT、SKS、SKD （～30HRC） | 調質鋼・プリハードン鋼（快削） SKT、SKD、NAK55、HPM1 （30～38HRC） | |||
|---|---|---|---|---|---|---|
| 切削速度 | 90～110m/min | 70～90m/min | 40～60m/min | |||
| 大端径 （mm） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） |
| 3.9 | 8160 | 2600 | 6530 | 1960 | 4080 | 980 |
| 4.9 | 6500 | 2600 | 5200 | 1960 | 3250 | 980 |
| 5.9 | 5400 | 2600 | 4320 | 1960 | 2700 | 980 |
| 7.9 | 4030 | 2600 | 3220 | 1960 | 2020 | 980 |
| 切込深さ |  | |||||
| 被削材 | アルミニウム合金 AC4D | ステンレス鋼 SUS304 | 耐熱合金 | |||
|---|---|---|---|---|---|---|
| 切削速度 | 120～200m/min | 50～70m/min | 20～30m/min | |||
| 大端径 （mm） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） |
| 3.9 | 13060 | 4160 | 4900 | 770 | 2040 | 160 |
| 4.9 | 10400 | 4160 | 3900 | 770 | 1620 | 160 |
| 5.9 | 8640 | 4160 | 3240 | 770 | 1350 | 160 |
| 7.9 | 6440 | 4160 | 2420 | 770 | 1010 | 160 |
| 切込深さ | | |||||
切削条件時の注意
1.機械、ホルダは剛性のある精度の高いものをご使用下さい。
2.加工物の形状や保持方法の状況によって切削条件を調整して下さい。
3.上記の推奨切削条件表は、水溶性切削油剤を使用する場合のものです。
4.不水溶性切削油剤を使用する場合は、切削速度を20％下げて下さい。
5.びびりや振動を生ずる場合は切込み回数を数回に分けて下さい。
適用被削材
被削材対応表
| 製品記号被削材質 | 炭素鋼 | 合金鋼 | プリハードン鋼 | ステンレス鋼 | 鋳鉄 | アルミ合金 | チタン合金 | 耐熱合金 |
|---|---|---|---|---|---|---|---|---|
| プリハードン鋼 | 工具鋼 | 焼き入れ鋼 | ダクタイル鋳鉄 | |||||
| ～40HRC | ～45HRC | ～35HRC | ～350HB | |||||
| W-HSCT-P ・WLS-HSCT-P | ○ | ◎ | ◎ | ◎ | ◎ | |||
| W-HSCT-N ・WLS-HSCT-N | ◎ | ○ | ○ | ○ | ○ | ○ | ○ | |
| HSCT-P ・LS-HSCT-P | ○ | ◎ | ◎ | ◎ | ◎ | |||
| HSCT-N ・LS-HSCT-N | ◎ | ○ | ○ | ○ | ○ | ○ | ||
| HY-HSCM-P | ○ | ◎ | ◎ | ◎ | ◎ | |||
| HY-QCC | ◎ | ○ | ○ | ○ | ○ | ○ | ○ | |
| HY-BCC | ◎ | ○ | ○ | ○ | ○ | ○ | ○ | |
◎=Best ○=Good
選定サポート情報
ラインナップのご紹介
■ ハイプロ面取り工具シリーズ選定表
| 穴面取り | 隅面取り | 裏面取り | ||||||
|---|---|---|---|---|---|---|---|---|
 |  |  |  |  | ||||
| 面取り用超硬エンドミル | 3枚刃 | WXL コート | W-HSCT-P WLS-HSCT-P ポジタイプ | ○ | ◎ | ◎ | - | - |
| W-HSCT-N WLS-HSCT-N ネガタイプ | ||||||||
| ノンコート | HSCT-P LS-HSCT-P ポジタイプ | ○ | ○ | ○ | - | - | ||
| HSCT-N LS-HSCT-N ネガタイプ | ||||||||
| 多刃 | WXL コート | HY-HSCM-P ポジタイプ | - | ◎ | ◎ | - | - | |
| 面取り用超硬 Qボールエンドミル | WXL コート | HY-QCC | ○ | ◎ | ○ | ◎ | ○ | |
| 裏面取り用超硬エンドミル | WXL コート | HY-BCC | - | - | - | ◎ | ◎ | |
| コーティング 3枚刃カウンターシンク | FX コート | FX-MG-CS | ◎ | - | - | - | - | |
| V コート | V-UCS | |||||||
◎=Best ○=Good
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,726円 ( 7,399円 ) | 1日目 |
8,065円 ( 8,872円 ) | 1日目 |
8,059円 ( 8,865円 ) | 1日目 |
10,064円 ( 11,070円 ) | 1日目 |
