オーエスジー

PDZ フェニックスシリーズインデキサブルフラットドリル 3Dタイプ

カタログ |

通常単価(税別): 38,138円～58,806円

税込単価: 41,952円～64,687円

【特長】・安定した穴底フラット加工を実現・ヘッド交換式ドリルと比較して高いコス...

油穴（オイルホール）
○
刃数 (枚)
2

ご注意

本商品はホルダのみです。チップは別売りです。

未確定：候補が33型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

■ 安定した穴底フラット加工を実現

■ ヘッド交換式ドリルと比較して高いコストパフォーマンス

PDZは4コーナあたりの加工穴数を、他社品はヘッド1個あたりの加工穴数を示します。

使用工具	PDZ1600FS20M05-2D （Φ16）	他社ヘッド交換式ドリル
使用インサート（材種）	ZPNT050204EN （XP8030）	-
被削材	S50C
切削速度	150m/min（2984min-1）	100m/min（1989min-1）
送り速度	298mm/min（0.1mm/rev）	198mm/min（0.1mm/rev）
穴深さ	24mm（止り）
切削油剤	水溶性切削油剤（内部給油）
使用機械	横形マシニングセンタ（BT50）

■ 豊富なラインナップ

キャップボルトの座ぐり穴寸法規格に合わせたサイズラインナップ（ボルトねじサイズM10～M27に対応）

※正面フライス（横引き加工）としては使用できません。

■ 六角穴付きボルトに対する座ぐり及びボルト穴の寸法

単位：mm

ねじの呼び	M10	M12	M14	M16	M18	M20	M22	M24	M27
DC	17.5	20	23	26	29	32	35	39	43
H	10.8	13	15.2	17.5	19.5	21.5	23.5	25.5	29
d	11	14	16	18	20	22	24	26	30

■ 旋盤での工具集約も実現

旋削加工の事例はメーカーカタログの67ページをご参照願います。

外形図

オイルホール付き

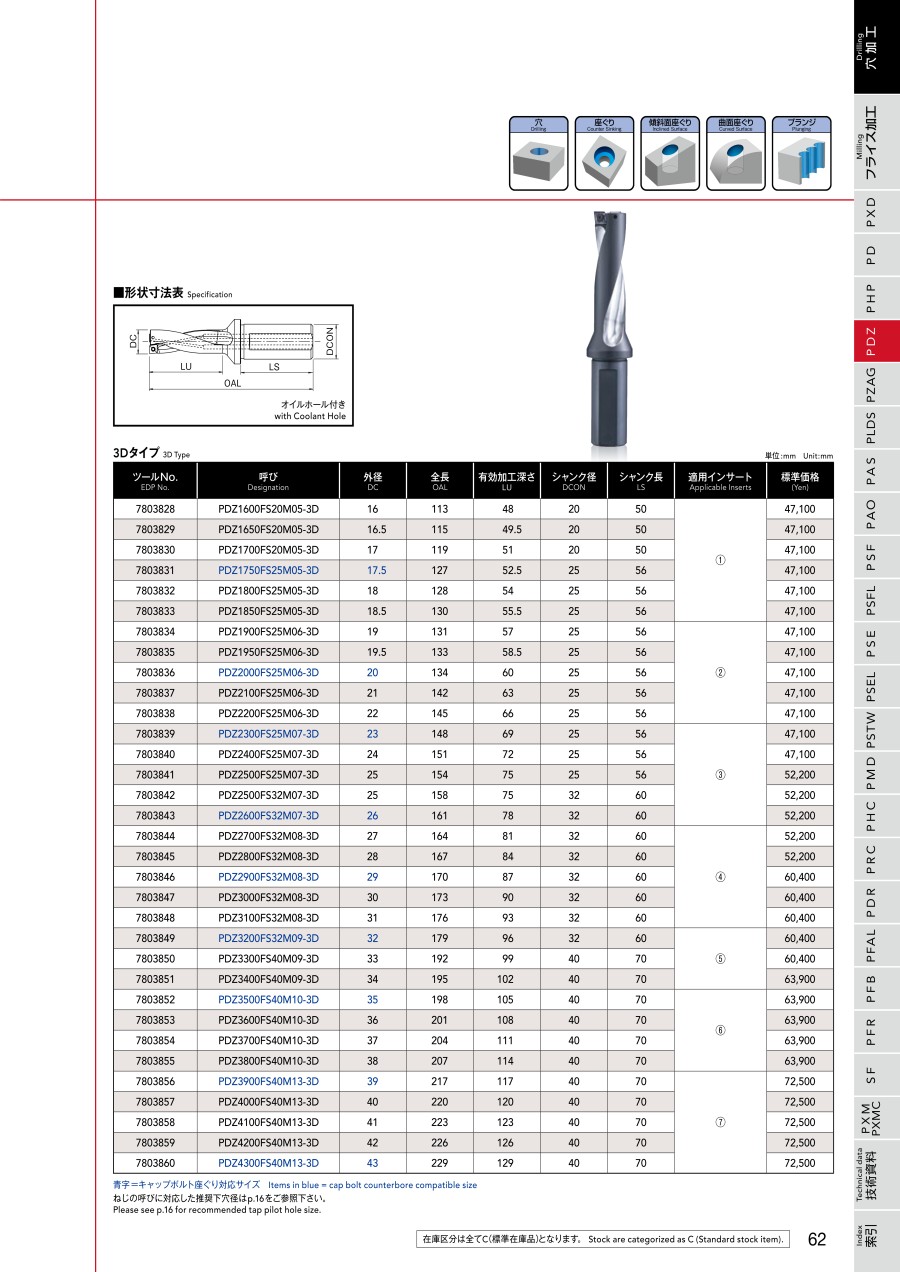

規格表

3Dタイプ

単位：mm

型番	ツールNo.	外径 DC	全長 OAL	有効加工深さ LU	シャンク径 DCON	シャンク長 LS	適用インサート
PDZ1600FS20M05-3D	7803828	16	113	48	20	50	ZPNT050204EN
PDZ1650FS20M05-3D	7803829	16.5	115	49.5	20	50
PDZ1700FS20M05-3D	7803830	17	119	51	20	50
PDZ1750FS25M05-3D	7803831	17.5	127	52.5	25	56
PDZ1800FS25M05-3D	7803832	18	128	54	25	56
PDZ1850FS25M05-3D	7803833	18.5	130	55.5	25	56
PDZ1900FS25M06-3D	7803834	19	131	57	25	56	ZPNT060204EN
PDZ1950FS25M06-3D	7803835	19.5	133	58.5	25	56
PDZ2000FS25M06-3D	7803836	20	134	60	25	56
PDZ2100FS25M06-3D	7803837	21	142	63	25	56
PDZ2200FS25M06-3D	7803838	22	145	66	25	56
PDZ2300FS25M07-3D	7803839	23	148	69	25	56	ZPNT070304EN
PDZ2400FS25M07-3D	7803840	24	151	72	25	56
PDZ2500FS25M07-3D	7803841	25	154	75	25	56
PDZ2500FS32M07-3D	7803842	25	158	75	32	60
PDZ2600FS32M07-3D	7803843	26	161	78	32	60
PDZ2700FS32M08-3D	7803844	27	164	81	32	60	ZPNT080304EN
PDZ2800FS32M08-3D	7803845	28	167	84	32	60
PDZ2900FS32M08-3D	7803846	29	170	87	32	60
PDZ3000FS32M08-3D	7803847	30	173	90	32	60
PDZ3100FS32M08-3D	7803848	31	176	93	32	60
PDZ3200FS32M09-3D	7803849	32	179	96	32	60	ZPNT090404EN
PDZ3300FS40M09-3D	7803850	33	192	99	40	70
PDZ3400FS40M09-3D	7803851	34	195	102	40	70
PDZ3500FS40M10-3D	7803852	35	198	105	40	70	ZPNT100408EN
PDZ3600FS40M10-3D	7803853	36	201	108	40	70
PDZ3700FS40M10-3D	7803854	37	204	111	40	70
PDZ3800FS40M10-3D	7803855	38	207	114	40	70
PDZ3900FS40M13-3D	7803856	39	217	117	40	70	ZPNT130508EN
PDZ4000FS40M13-3D	7803857	40	220	120	40	70
PDZ4100FS40M13-3D	7803858	41	223	123	40	70
PDZ4200FS40M13-3D	7803859	42	226	126	40	70
PDZ4300FS40M13-3D	7803860	43	229	129	40	70

使用方法・使用事例

使用事例

■ 加工データ

傾斜面座ぐり加工

使用工具	PDZ2500FS25M07-2D（Φ25）
使用インサート（材種）	ZPNT070304EN（XP8030）
被削材	S50C
切削速度	60m/min（764min-1）
送り速度	46mm/min（0.06mm/rev）
座ぐり深さ	座ぐり：25mm 傾斜角度20°
切削油剤	ドライ
使用機械	横形マシニングセンタ（BT50）

曲面座ぐり加工

使用工具	PDZ2000FS25M06-2D（Φ20）
使用インサート（材種）	ZPNT060204EN（XP8030）
被削材	SCM420
切削速度	50m/min（800min-1）
送り速度	80mm/min（0.1mm/rev）
座ぐり深さ	座ぐり：10mm
切削油剤	水溶性切削油剤（内部給油）
使用機械	複合旋盤（HSK-A63）

SUS304においても高いコストパフォーマンス

使用工具	PDZ1600FS20M05-2D（Φ16）	他社ヘッド交換式ドリル
使用インサート（材種）	ZPNT050204EN（XP8030）	-
被削材	SUS304
切削速度	80m/min（1591min-1）
送り速度	80mm/min（0.05mm/rev）
座ぐり深さ	24mm
切削油剤	水溶性切削油剤（内部給油）
使用機械	横形マシニングセンタ（BT50）

旋削加工で工具集約

使用工具	PDZ2500FS25M07-2D（Φ25）
使用インサート（材種）	ZPNT070304EN（XP8030）
被削材	SCM440
切削方法	穴あけ加工	内径繰り広げ加工
切削速度	100m/min（1273min-1）	100m/min
送り速度	127mm/min（0.1mm/rev）	f=0.12mm/rev ap=2mm×4パス
切削油剤	エアブロー
使用機械	複合旋盤（HSK-A63）

傾斜面座ぐり加工

使用工具	PDZ1800FS25M05-3D（Φ18）
使用インサート（材種）	ZPNT050204EN（XP8030）
被削材	S50C
切削速度	60m/min（1062min-1）
送り速度	42mm/min（0.04mm/rev）
座ぐり深さ	座ぐり：40mm 傾斜角度30°
切削油剤	水溶性切削油剤（内部給油）
使用機械	立形マシニングセンタ（BT40）

傾斜面座ぐり加工において、良好な口元形状であり安定した穴品位が得られた。

NC旋盤での座ぐり加工

使用工具	PDZ1600FS20M05-3D（Φ16）	他社品
使用インサート（材種）	ZPNT050204EN（XP8030）	超硬コーティングインサート
被削材	S45C
切削速度	150m/min（2986min-1）
送り速度	239mm/min（0.08mm/rev）
座ぐり深さ	48mm
切削油剤	水溶性切削油剤（内部給油）
使用機械	複合加工機

NC旋盤での座ぐり加工において、他社品は振動が発生し加工面が悪化、PDZは、安定加工により良好な加工面が得られた。

干渉物のある突出し長さ3Dの加工

使用工具	PDZ2200FS25M06-3D（Φ22）	他社ヘッド交換式ドリル
使用インサート（材種）	ZPNT060204EN（XP8030）	-
被削材	FC250
切削速度	150m/min（2170min-1）	70m/min（1013min-1）
送り速度	260mm/min（0.12mm/rev）	182mm/min（0.18mm/rev）
穴深さ	35mm
切削油剤	水溶性切削油剤（内部給油）
使用機械	立形マシニングセンタ（BT50）

干渉物のある加工深さ35mm （1.6D）の穴加工。干渉回避のためPDZの3Dタイプを用いて加工を行った。ドリル本体の高い剛性で、他社ヘッド交換式ドリルと比較して高い条件で加工できた。

推奨切削条件

推奨切削条件表

■ 加工穴径の目安値

単位：mm

外径 DC	PDZ
Φ16～Φ20	+0.2 -0.15
Φ21～Φ43	+0.25 -0.15

上記は推奨条件下での一般的な値を示したものです。加工環境によって異なる場合があります。

■ 切削条件基準表

被削材		引張強さ・硬さ	切削速度 Vc（m/min）	送り量 f（mm/rev）
被削材		引張強さ・硬さ	切削速度 Vc（m/min）	Φ16～Φ16.5	Φ17～Φ18.5	Φ19～Φ20	Φ21～Φ24
P	軟鋼、低炭素鋼（SS400、S10C）	～180HB	200（150～250）	0.06 （0.04～0.1）	0.06 （0.04～0.1）	0.07 （0.04～0.1）	0.08 （0.04～0.12）
	炭素鋼、合金鋼（S50C、SCM440）	～280HB	150（100～220）	0.08 （0.04～0.14）	0.09 （0.04～0.16）	0.1 （0.04～0.18）	0.14 （0.04～0.2）
	ダイス鋼（SKD11、SKD61）	～280HB	120（80～180）	0.06 （0.04～0.1）	0.07 （0.04～0.1）	0.08 （0.04～0.12）	0.12 （0.04～0.15）
M	ステンレス鋼（SUS304、SUS420）	～250HB	130（80～180）	0.07 （0.04～0.1）	0.08 （0.04～0.1）	0.09 （0.04～0.12）	0.1 （0.04～0.15）
K	鋳鉄（FC250）	～350N/mm2	200（150～280）	0.08 （0.04～0.14）	0.1 （0.04～0.16）	0.12 （0.04～0.2）	0.16 （0.08～0.25）
K	ダクタイル鋳鉄（FCD400）	～800N/mm2	160（100～220）	0.08 （0.04～0.12）	0.09 （0.04～0.14）	0.1 （0.04～0.18）	0.14 （0.04～0.2）
N	アルミニウム合金	～13％Si	200（100～800）	0.08 （0.04～0.12）	0.1 （0.04～0.16）	0.12 （0.04～0.2）	0.16 （0.04～0.25）
S	超耐熱合金（Inconel718）	-	50（15～16）	0.04 （0.02～0.06）	0.05 （0.03～0.06）	0.05 （0.03～0.06）	0.06 （0.04～0.08）
S	チタン合金（Ti-6Al-4V）	-	60（30～100）	0.05 （0.04～0.08）	0.06 （0.04～0.08）	0.06 （0.04～0.08）	0.08 （0.04～0.15）
H	プリハードン鋼（NAK80）	40～43HRC	100（60～120）	0.06 （0.04～0.1）	0.06 （0.04～0.12）	0.07 （0.04～0.12）	0.08 （0.04～0.12）
H	調質鋼（SKD11）	50～55HRC	60（40～80）	0.05 （0.04～0.08）	0.05 （0.04～0.08）	0.06 （0.04～0.08）	0.06 （0.04～0.08）

被削材		引張強さ・硬さ	切削速度 Vc（m/min）	送り量 f（mm/rev）
被削材		引張強さ・硬さ	切削速度 Vc（m/min）	Φ25～Φ28	Φ29～Φ33	Φ34～Φ43
P	軟鋼、低炭素鋼（SS400、S10C）	～180HB	200（150～250）	0.08 （0.04～0.12）	0.1 （0.05～0.15）	0.1 （0.05～0.18）
	炭素鋼、合金鋼（S50C、SCM440）	～280HB	150（100～220）	0.18 （0.06～0.25）	0.2 （0.08～0.3）	0.2 （0.08～0.35）
	ダイス鋼（SKD11、SKD61）	～280HB	120（80～180）	0.14 （0.06～0.2）	0.18 （0.08～0.25）	0.18 （0.08～0.25）
M	ステンレス鋼（SUS304、SUS420）	～250HB	130（80～180）	0.13 （0.06～0.2）	0.15 （0.08～0.25）	0.15 （0.08～0.25）
K	鋳鉄（FC250）	～350N/mm2	200（150～280）	0.2 （0.06～0.3）	0.2 （0.08～0.3）	0.2 （0.08～0.35）
K	ダクタイル鋳鉄（FCD400）	～800N/mm2	160（100～220）	0.18 （0.06～0.25）	0.18 （0.08～0.25）	0.18 （0.08～0.25）
N	アルミニウム合金	～13％Si	200（100～800）	0.2 （0.06～0.3）	0.2 （0.08～0.3）	0.2 （0.08～0.3）
S	超耐熱合金（Inconel718）	-	50（15～16）	0.08 （0.06～0.1）	0.1 （0.06～0.12）	0.1 （0.06～0.12）
S	チタン合金（Ti-6Al-4V）	-	60（30～100）	0.1 （0.06～0.2）	0.14 （0.08～0.2）	0.14 （0.08～0.2）
H	プリハードン鋼（NAK80）	40～43HRC	100（60～120）	0.1 （0.06～0.15）	0.1 （0.06～0.15）	0.1 （0.06～0.15）
H	調質鋼（SKD11）	50～55HRC	60（40～80）	0.08 （0.04～0.1）	0.08 （0.04～0.1）	0.08 （0.04～0.1）

切削条件時の注意

1.この切削条件基準表は、水溶性切削油剤を内部給油にて使用する場合のものです。

2.水溶性切削油剤は、希釈倍率20倍以下の良質のものをご使用下さい。

3.不水溶性切削油剤は推奨しません。

4.この切削条件基準表は、実切削速度における一般的な値を示したものです。
加工環境に合わせて適宜調整して下さい。

5.インサート装着に際しては、傷や汚れを取り除いた状態でしっかりと取り付けて下さい。

6.被削材の保持はしっかりと行い、変形、たわみ、振動が起こらない状態にして下さい。

7.オイルホールの詰まりは折損トラブルの原因になります。給油装置のフィルタは必ず装着して下さい。

■ 旋削加工

内径・外径旋削の切込み/送り条件

炭素鋼、合金鋼領域

ステンレス鋼領域

選定サポート情報

各製品の特長

	PZAG	PMD	PDZ
形状	座ぐりカッタ	多機能カッタ	インデキサブルフラットドリル
穴底形状	フラット
穴加工能率	◎	△	○
穴あけ加工時の下穴の要否	要	不要	不要
横引き	-	○	-
使用インサート呼び	ZPNT…	底刃用：ZPNT… 外周刃用：ZDKT…	ZPNT…

共通のインサートを使用しているため工具管理も容易！

製品別対応加工深さ

注意・禁止事項

インサート装着時の注意

インサート（XP8030）は外周刃として2コーナ、中心刃として2コーナの計4コーナ使用できます。
外周刃には外周刃用コーナを、中心刃には中心刃用コーナを使用して下さい。

むくからの穴あけ時の注意

PDZはインサート配列の都合上、オフセット加工を行うと中心刃インサートに欠けが発生します。

調整が必要な穴加工には、PDドリル※を選定下さい
（メーカーカタログの33ページ参照）。

※PDドリルは穴底がフラットになりません。

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

加工穴深さ（L/D)

(mm)

全長（L1）

(mm)

突出長（L2）

(mm)

首下長・溝長（L3）

(mm)

シャンク径・MT No

適用チップ

シャンク長

(mm)

ツールNo.

適合ネジ

適合レンチ

最小発注数量

16	48	113	63	48	20mm	ZPNT050204EN	50	7803828	FS20543P（Torx 6IP）	6IP-D（Torx 6IP）	1個
16.5	49.5	115	65	49.5	20mm	ZPNT050204EN	50	7803829	FS20543P（Torx 6IP）	6IP-D（Torx 6IP）	1個
17	51	119	69	51	20mm	ZPNT050204EN	50	7803830	FS20543P（Torx 6IP）	6IP-D（Torx 6IP）	1個
17.5	52.5	127	71	52.5	25mm	ZPNT050204EN	56	7803831	FS20543P（Torx 6IP）	6IP-D（Torx 6IP）	1個
18	54	128	72	54	25mm	ZPNT050204EN	56	7803832	FS20543P（Torx 6IP）	6IP-D（Torx 6IP）	1個
18.5	55.5	130	74	55.5	25mm	ZPNT050204EN	56	7803833	FS20543P（Torx 6IP）	6IP-D（Torx 6IP）	1個
19	57	131	75	57	25mm	ZPNT060204EN	56	7803834	FS22550P（Torx 7IP）	7IP-D（Torx 7IP）	1個
19.5	58.5	133	77	58.5	25mm	ZPNT060204EN	56	7803835	FS22550P（Torx 7IP）	7IP-D（Torx 7IP）	1個
20	60	134	78	60	25mm	ZPNT060204EN	56	7803836	FS22550P（Torx 7IP）	7IP-D（Torx 7IP）	1個
21	63	142	86	63	25mm	ZPNT060204EN	56	7803837	FS22550P（Torx 7IP）	7IP-D（Torx 7IP）	1個
22	66	145	89	66	25mm	ZPNT060204EN	56	7803838	FS22550P（Torx 7IP）	7IP-D（Torx 7IP）	1個
23	69	148	92	69	25mm	ZPNT070304EN	56	7803839	FS25560P（Torx 8IP）	8IP-D（Torx 8IP）	1個
24	72	151	95	72	25mm	ZPNT070304EN	56	7803840	FS25560P（Torx 8IP）	8IP-D（Torx 8IP）	1個
25	75	154	98	75	25mm	ZPNT070304EN	56	7803841	FS25560P（Torx 8IP）	8IP-D（Torx 8IP）	1個
25	75	158	98	75	32mm	ZPNT070304EN	60	7803842	FS25560P（Torx 8IP）	8IP-D（Torx 8IP）	1個
26	78	161	101	78	32mm	ZPNT070304EN	60	7803843	FS25560P（Torx 8IP）	8IP-D（Torx 8IP）	1個
27	81	164	104	81	32mm	ZPNT080304EN	60	7803844	FS30570P（Torx 9IP）	9IP-D（Torx 9IP）	1個
28	84	167	107	84	32mm	ZPNT080304EN	60	7803845	FS30570P（Torx 9IP）	9IP-D（Torx 9IP）	1個
29	87	170	110	87	32mm	ZPNT080304EN	60	7803846	FS30570P（Torx 9IP）	9IP-D（Torx 9IP）	1個
30	90	173	113	90	32mm	ZPNT080304EN	60	7803847	FS30570P（Torx 9IP）	9IP-D（Torx 9IP）	1個
31	93	176	116	93	32mm	ZPNT080304EN	60	7803848	FS30570P（Torx 9IP）	9IP-D（Torx 9IP）	1個
32	96	179	119	96	32mm	ZPNT090404EN	60	7803849	FS30570P（Torx 9IP）	9IP-D（Torx 9IP）	1個
33	99	192	122	99	40mm	ZPNT090404EN	70	7803850	FS30570P（Torx 9IP）	9IP-D（Torx 9IP）	1個
34	102	195	125	102	40mm	ZPNT090404EN	70	7803851	FS30570P（Torx 9IP）	9IP-D（Torx 9IP）	1個
35	105	198	128	105	40mm	ZPNT100408EN	70	7803852	FS35586P（Torx 15IP）	15IP-D（Torx 15IP）	1個
36	108	201	131	108	40mm	ZPNT100408EN	70	7803853	FS35586P（Torx 15IP）	15IP-D（Torx 15IP）	1個
37	111	204	134	111	40mm	ZPNT100408EN	70	7803854	FS35586P（Torx 15IP）	15IP-D（Torx 15IP）	1個
38	114	207	137	114	40mm	ZPNT100408EN	70	7803855	FS35586P（Torx 15IP）	15IP-D（Torx 15IP）	1個
39	117	217	147	117	40mm	ZPNT130508EN	70	7803856	FS45510P（Torx 20IP）	20IP-D（Torx 20IP）	1個
40	120	220	150	120	40mm	ZPNT130508EN	70	7803857	FS45510P（Torx 20IP）	20IP-D（Torx 20IP）	1個
41	123	223	153	123	40mm	ZPNT130508EN	70	7803858	FS45510P（Torx 20IP）	20IP-D（Torx 20IP）	1個
42	126	226	156	126	40mm	ZPNT130508EN	70	7803859	FS45510P（Torx 20IP）	20IP-D（Torx 20IP）	1個
43	129	229	159	129	40mm	ZPNT130508EN	70	7803860	FS45510P（Torx 20IP）	20IP-D（Torx 20IP）	1個

通常単価(税別) (税込単価)	通常出荷日

38,138円 ( 41,952円 )	1日目
38,138円 ( 41,952円 )	1日目
38,138円 ( 41,952円 )	1日目
38,138円 ( 41,952円 )	1日目
38,138円 ( 41,952円 )	1日目
38,138円 ( 41,952円 )	1日目
38,138円 ( 41,952円 )	1日目
38,138円 ( 41,952円 )	1日目
38,138円 ( 41,952円 )	1日目
38,138円 ( 41,952円 )	1日目
38,138円 ( 41,952円 )	1日目
38,138円 ( 41,952円 )	1日目
38,138円 ( 41,952円 )	1日目
42,197円 ( 46,417円 )	1日目
42,197円 ( 46,417円 )	1日目
42,197円 ( 46,417円 )	1日目
42,197円 ( 46,417円 )	1日目
42,197円 ( 46,417円 )	1日目
48,963円 ( 53,859円 )	1日目
48,963円 ( 53,859円 )	1日目
48,963円 ( 53,859円 )	1日目
48,963円 ( 53,859円 )	1日目
48,963円 ( 53,859円 )	1日目
51,916円 ( 57,108円 )	1日目
51,916円 ( 57,108円 )	1日目
51,916円 ( 57,108円 )	1日目
51,916円 ( 57,108円 )	1日目
51,916円 ( 57,108円 )	1日目
58,806円 ( 64,687円 )	1日目
58,806円 ( 64,687円 )	1日目
58,806円 ( 64,687円 )	1日目
58,806円 ( 64,687円 )	1日目
58,806円 ( 64,687円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・安定した穴底フラット加工を実現
・ヘッド交換式ドリルと比較して高いコストパフォーマンス
・豊富なラインナップ
・旋盤での工具集約も実現

ご注意

本商品はホルダのみです。チップは別売りです。

カタログ

カタログ (見開き版)

商品担当おすすめ

タンガロイ
深穴加工用刃先交換式ガンドリル DeepTri-Drillシリーズ TRLGCH形
オーエスジー
PDZ フェニックスシリーズインデキサブルフラットドリル
タンガロイ
深穴加工用刃先交換式ガンドリル DeepTri-Drillシリーズ MCTR形 L/D=8

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

PDZ フェニックスシリーズインデキサブルフラットドリル 3Dタイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 PDZ フェニックスシリーズインデキサブルフラットドリル 3Dタイプ	PDZ フェニックスシリーズインデキサブルフラットドリル	PLDS SS フェニックスシリーズインデキサブルリーディングドリルストレートシャンク	PDドリル P3D　フェニックスシリーズインデキサブルドリル 3Dタイプ	PDドリル P5D　フェニックスシリーズインデキサブルドリル 5Dタイプ	PDドリル P2D　フェニックスシリーズインデキサブルドリル 2Dタイプ
メーカー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー
通常価格	38,138円-	37,186円 -	9,464円 -	35,382円 -	51,056円 -	31,350円 -
通常出荷日	1日目	1日目	1日目	1日目	1日目	1日目
油穴（オイルホール）	○	○	○	○	○	○
刃数(枚)	2	2	1	-	-	-
