4枚刃 中仕上げ～仕上げ・高能率倣い加工用 ねじれ角30° TEBO
- 通常単価(税別)
- 26,520円～41,790円
- 税込単価
- 29,172円～45,969円
ソリッド・マイスターシリーズ、曲面仕上げ加工に適したバレルタイプ。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
R の大きな切れ刃で、仕上げ加工に於て圧倒的な高能率加工を実現
SOLIDMEISTERバレルタイプとボールタイプとの比較
バレルタイプはボールタイプよりもR の大きな切れ刃でピッチが大きくなるため、パスの削減が可能です。
バレルタイプはボールタイプよりもカスプ高さが小さいため、優れた加工面品位を実現します。
バレル
壁面の形状加工に最適
TEBO...（ショートタイプ）

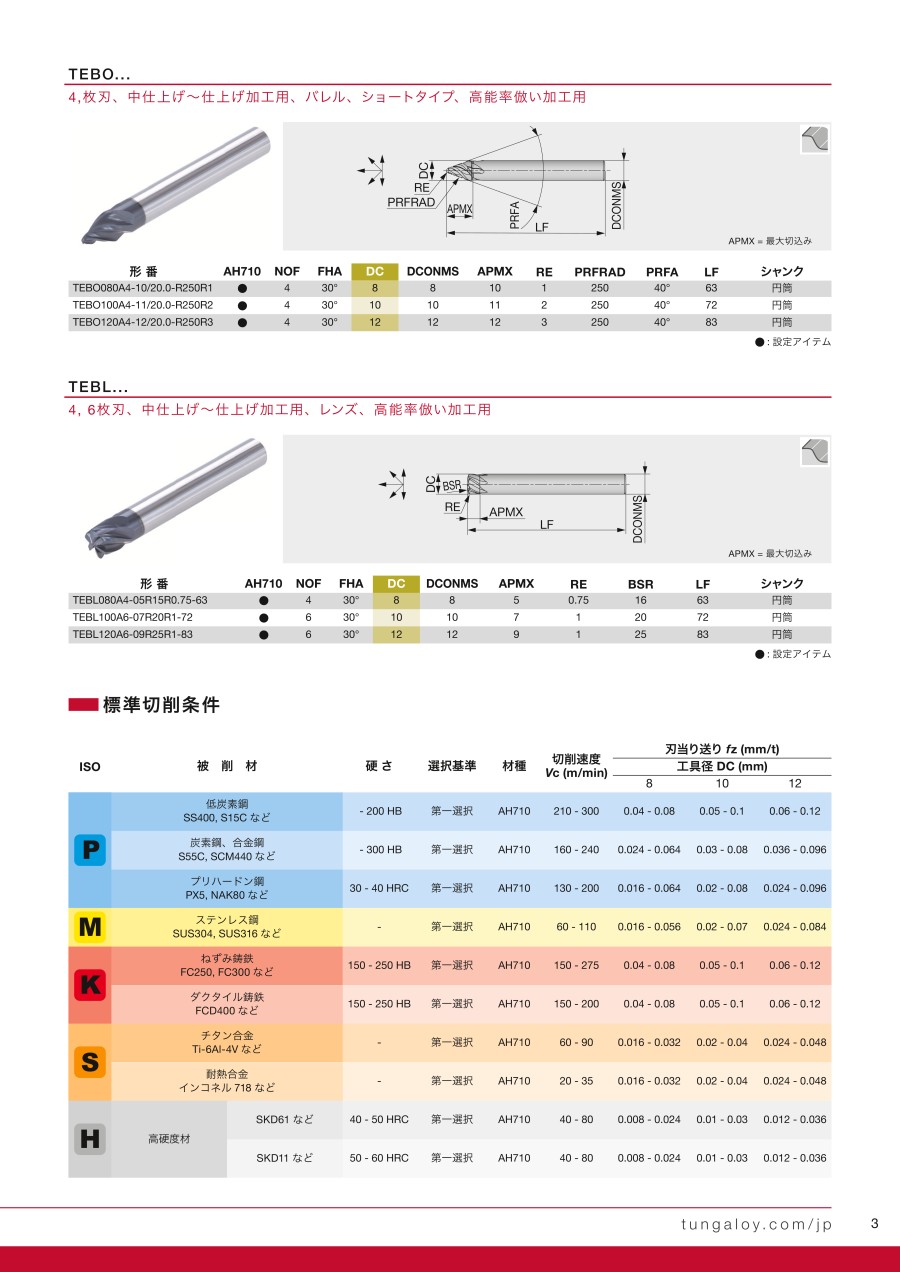

外形図
APMX = 最大切込み
推奨切削条件
推奨切削条件表
選定サポート情報
カスプ高さとピッチ
p: ピッチ
PRFRAD: 切れ刃の曲率半径
カスプ高さ（H） からピッチ（p） を決める場合
| 型番 | PRFRAD（mm） | H （mm） | |||||
|---|---|---|---|---|---|---|---|
| 0.001 | 0.002 | 0.003 | 0.004 | 0.005 | 0.01 | ||
| TEBO080A4-10/20.0-R250R1 | 250 | 1.4 | 2 | 2.4 | 2.8 | 3.2 | 4.5 |
| TEBO100A4-11/20.0-R250R2 | 250 | 1.4 | 2 | 2.4 | 2.8 | 3.2 | 4.5 |
| TEBO120A4-12/20.0-R250R3 | 250 | 1.4 | 2 | 2.4 | 2.8 | 3.2 | 4.5 |
| TEBO080A4-25/7.4-R90R1 | 90 | 0.8 | 1.2 | 1.5 | 1.7 | 1.9 | 2.7 |
| TEBO120A4-27/9.2-R85R2 | 85 | 0.8 | 1.2 | 1.4 | 1.6 | 1.8 | 2.6 |
| TEBL080A4-05R15R0.75-63 | 16 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 1.1 |
| TEBL100A6-07R20R1-72 | 20 | 0.4 | 0.6 | 0.7 | 0.8 | 0.9 | 1.3 |
| TEBL120A6-09R25R1-83 | 25 | 0.4 | 0.6 | 0.8 | 0.9 | 1 | 1.4 |
ピッチ（p） からカスプ高さ（H） を決める場合
| 型番 | PRFRAD（mm） | p （mm） | |||||
|---|---|---|---|---|---|---|---|
| 0.5 | 0.75 | 1 | 1.25 | 1.5 | 1.75 | ||
| TEBO080A4-10/20.0-R250R1 | 250 | 0.0001 | 0.0003 | 0.0005 | 0.0008 | 0.0011 | 0.0015 |
| TEBO100A4-11/20.0-R250R2 | 250 | 0.0001 | 0.0003 | 0.0005 | 0.0008 | 0.0011 | 0.0015 |
| TEBO120A4-12/20.0-R250R3 | 250 | 0.0001 | 0.0003 | 0.0005 | 0.0008 | 0.0011 | 0.0015 |
| TEBO080A4-25/7.4-R90R1 | 90 | 0.0003 | 0.0008 | 0.0014 | 0.0022 | 0.0031 | 0.0043 |
| TEBO120A4-27/9.2-R85R2 | 85 | 0.0004 | 0.0008 | 0.0015 | 0.0023 | 0.0033 | 0.0045 |
| TEBL080A4-05R15R0.75-63 | 16 | 0.002 | 0.0044 | 0.0078 | 0.0122 | 0.0176 | 0.0239 |
| TEBL100A6-07R20R1-72 | 20 | 0.0016 | 0.0035 | 0.0063 | 0.0098 | 0.0141 | 0.0191 |
| TEBL120A6-09R25R1-83 | 25 | 0.0013 | 0.0028 | 0.005 | 0.0078 | 0.0113 | 0.0153 |
注意・禁止事項
更に先端R 部を使用することで加工段差の少ない切削が可能です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
26,520円 ( 29,172円 ) | 1日目 |
34,290円 ( 37,719円 ) | 1日目 |
41,790円 ( 45,969円 ) | 1日目 |
