サンドビック

CoroDrill（R） DS20 穴あけ用チップ

カタログ |

通常単価(税別): 1,864円～3,440円

税込単価: 2,050円～3,784円

通常出荷日：1日目～9日目

【特長】・チップフルートの形状は、中心刃/外周刃別々に個別に設計され、それぞれのドリル径に合わせて最適...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が118型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

チップ設計

中心刃、外周刃とも4コーナ使用できます。

外周刃は5°ネガのすくい角で設計されていますが、ブレーカによって低い切削抵抗を実現します
剛性の高いクランプにより、加工中チップが動くという従来の問題が改善されます
外周刃は研磨されたワイパー切れ刃を備えており加工面粗さが良好です

中心刃チップシート

外周刃チップシート

外形図

中心刃

外周刃

使用方法・使用事例

使用方法

使用事例

加工事例1 ［P］

加工部品：ギアリング、91穴/ワーク
被削材：クロムモリブデン鋼240 HB
加工作業：貫通穴、ドリル径39mm 穴深さ229 mm
機械：立型マシニングセンタ、ISO 50テーパ
クーラント：エマルジョン

	他社刃先交換式ドリル	サンドビック・コロマント
工具		DS20-D3900L40-06
チップ	中心刃PVD 外周刃CVD	DS20-0508-C-M7 1344 DS20-0508-P-M7W 4334
切削速度 v_c （m/min）	104	160
主軸回転数 n （rpm）	850	1300
テーブル送り v_f （mm/min）	108	198
送り f_n （mm/r）	0.127 0.08入り/抜け際	0.152 0.11 入り際、3 mm 0.06 抜け際、5 mm
加工時間、分	127.4	69.2
切りくず排出量、cm³/min	129	237
工具寿命、加工部品数	1/4リング	1/2リング

生産性の向上+84%！工具寿命+100%！

加工事例2 ［M］

加工部品：自動車パーツ
被削材：オーステナイトステンレス鋼、165 HB
加工作業：止まり穴、ドリル径22 mm 、穴深さ92 mm
機械： CNC旋盤
クーラント：エマルジョン、20 bar

	他社刃先交換式ドリル	サンドビック・コロマント
工具	特殊品	DS20-D2200L25-05
チップ	外周刃PVD 中心刃PVD	DS20-0205-C-M7 1144 DS20-0205-P-M7W 4344
切削速度 v_c （m/min）	120	150
主軸回転数 n （rpm）	1736	2170
テーブル送り v_f （mm/min）	104	174
送り f_n （mm/r）	0.06	0.08
加工時間、分	0.88	0.53
切りくず排出量、cm³/min	79.2	132
工具寿命、加工部品数	250	250
工具寿命、分	220.78	132.47

生産性の向上+65%！

推奨切削条件

推奨切削条件表

適用被削材

選定サポート情報

チップブレーカの使い分け

チップ材種の使い分け

推奨チップおよび材種

被削材		第一推奨		第二推奨
被削材		中心刃	外周刃	中心刃	外周刃
P	低炭素鋼	-L5 1344	-L5W 4334	-L5 1344	-H5W 4344 -L5W 4324 -L5W 4344
P	低合金鋼	-M7 1344	-M7W 4334	-M7 1344	-M7W 4324 -M7W 4344
M	ステンレス鋼	-L5 1144	-L5W 2044	-L5 1144	-H5W 4344 -L5W 4344
K	鋳鉄	-M7 1344	-M7W 4334	-M7 1344	-M7W 4324 -M7W 4344
N	非鉄材料	-L5 H13A	-S5W H13A	-L5 1344	-L5W 4344
S	耐熱合金（HRSA）	-L5 1344	-L6W 4344（インコネル） -S5W 4344（チタン）	-L5 H13A	-L5W H13A -S5W H13A
H	高硬度鋼	-L5 1344	-LW6 4344	-M7 1344	-M7W 4344

注意・禁止事項

安全について

切れ刃や切りくずには直接素手で触らないでください。
推奨条件の範囲内でご使用し、工具交換は早めに行ってください。
高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
チップや部品の取付けは、付属のレンチやスパナを用いて確実に取り付けてください。

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

被削材

コーティング・表面処理有無

内刃、外刃

チップ幅（平面長さ）

(mm)

インサート厚み

(mm)

コーナR（半径）

(mm)

チップ材質（詳細）

最小発注数量

15～18	M (ステンレス鋼) / S (耐熱合金、チタン合金)	あり	内刃	-	2.30	0.35	1144	10個
15～18	P (鋼) / K (鋳鉄) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	内刃	-	2.30	0.35	1344	10個
15～18	N (非鉄金属) / S (耐熱合金、チタン合金)	なし	内刃	-	2.30	0.35	H13A	10個
15～18	P (鋼) / K (鋳鉄) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	内刃	-	2.30	0.35	1344	10個
15～18	M (ステンレス鋼) / S (耐熱合金、チタン合金)	あり	外刃	5.0	2.73	0.40	2044	10個
15～18	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / H (高硬度材)	あり	外刃	5.0	2.73	0.40	4334	10個
15～18	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / N (非鉄金属) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	外刃	5.0	2.73	0.40	4344	10個
15～18	M (ステンレス鋼) / S (耐熱合金、チタン合金)	あり	外刃	5.0	2.73	0.40	2044	10個
15～18	P (鋼) / K (鋳鉄)	あり	外刃	5.0	2.73	0.40	4324	10個
15～18	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / H (高硬度材)	あり	外刃	5.0	2.73	0.40	4334	10個
15～18	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / N (非鉄金属) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	外刃	5.0	2.73	0.40	4344	10個
15～18	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / N (非鉄金属) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	外刃	5.0	2.73	0.40	4344	10個
15～18	P (鋼) / K (鋳鉄)	あり	外刃	5.0	2.73	0.40	4324	10個
15～18	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / H (高硬度材)	あり	外刃	5.0	2.73	0.40	4334	10個
15～18	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / N (非鉄金属) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	外刃	5.0	2.73	0.40	4344	10個
15～18	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / N (非鉄金属) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	外刃	5.0	2.73	0.40	4344	10個
15～18	N (非鉄金属) / S (耐熱合金、チタン合金)	なし	外刃	5.0	2.73	0.40	H13A	10個
19～22	M (ステンレス鋼) / S (耐熱合金、チタン合金)	あり	内刃	-	2.6	0.35	1144	10個
19～22	P (鋼) / K (鋳鉄) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	内刃	-	2.6	0.35	1344	10個
19～22	N (非鉄金属) / S (耐熱合金、チタン合金)	なし	内刃	-	2.6	0.35	H13A	10個
19～22	P (鋼) / K (鋳鉄) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	内刃	-	2.6	0.35	1344	10個
19～22	M (ステンレス鋼) / S (耐熱合金、チタン合金)	あり	外刃	6.1	3.10	0.50	2044	10個
19～22	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / H (高硬度材)	あり	外刃	6.1	3.10	0.50	4334	10個
19～22	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / N (非鉄金属) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	外刃	6.1	3.10	0.50	4344	10個
19～22	M (ステンレス鋼) / S (耐熱合金、チタン合金)	あり	外刃	6.1	3.10	0.50	2044	10個
19～22	P (鋼) / K (鋳鉄)	あり	外刃	6.1	3.10	0.50	4324	10個
19～22	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / H (高硬度材)	あり	外刃	6.1	3.10	0.50	4334	10個
19～22	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / N (非鉄金属) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	外刃	6.1	3.10	0.50	4344	10個
19～22	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / N (非鉄金属) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	外刃	6.1	3.10	0.50	4344	10個
19～22	P (鋼) / K (鋳鉄)	あり	外刃	6.1	3.10	0.50	4324	10個
19～22	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / H (高硬度材)	あり	外刃	6.1	3.10	0.50	4334	10個
19～22	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / N (非鉄金属) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	外刃	6.1	3.10	0.50	4344	10個
19～22	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / N (非鉄金属) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	外刃	6.1	3.10	0.50	4344	10個
19～22	N (非鉄金属) / S (耐熱合金、チタン合金)	なし	外刃	6.1	3.10	0.50	H13A	10個
23～27	M (ステンレス鋼) / S (耐熱合金、チタン合金)	あり	内刃	-	3	0.35	1144	10個
23～27	P (鋼) / K (鋳鉄) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	内刃	-	3	0.35	1344	10個
23～27	N (非鉄金属) / S (耐熱合金、チタン合金)	なし	内刃	-	3	0.35	H13A	10個
23～27	P (鋼) / K (鋳鉄) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	内刃	-	3	0.35	1344	10個
23～27	M (ステンレス鋼) / S (耐熱合金、チタン合金)	あり	外刃	7.3	3.53	0.60	2044	10個
23～27	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / H (高硬度材)	あり	外刃	7.3	3.53	0.60	4334	10個
23～27	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / N (非鉄金属) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	外刃	7.3	3.53	0.60	4344	10個
23～27	M (ステンレス鋼) / S (耐熱合金、チタン合金)	あり	外刃	7.3	3.53	0.60	2044	10個
23～27	P (鋼) / K (鋳鉄)	あり	外刃	7.3	3.53	0.60	4324	10個
23～27	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / H (高硬度材)	あり	外刃	7.3	3.53	0.60	4334	10個
23～27	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / N (非鉄金属) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	外刃	7.3	3.53	0.60	4344	10個
23～27	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / N (非鉄金属) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	外刃	7.3	3.53	0.60	4344	10個
23～27	P (鋼) / K (鋳鉄)	あり	外刃	7.3	3.53	0.60	4324	10個
23～27	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / H (高硬度材)	あり	外刃	7.3	3.53	0.60	4334	10個
23～27	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / N (非鉄金属) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	外刃	7.3	3.53	0.60	4344	10個
23～27	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / N (非鉄金属) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	外刃	7.3	3.53	0.60	4344	10個
23～27	N (非鉄金属) / S (耐熱合金、チタン合金)	なし	外刃	7.3	3.53	0.60	H13A	10個
28～33	M (ステンレス鋼) / S (耐熱合金、チタン合金)	あり	内刃	-	3.2	0.35	1144	10個
28～33	P (鋼) / K (鋳鉄) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	内刃	-	3.2	0.35	1344	10個
28～33	N (非鉄金属) / S (耐熱合金、チタン合金)	なし	内刃	-	3.2	0.35	H13A	10個
28～33	P (鋼) / K (鋳鉄) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	内刃	-	3.2	0.35	1344	10個
28～33	M (ステンレス鋼) / S (耐熱合金、チタン合金)	あり	外刃	9.2	4.25	0.70	2044	10個
28～33	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / H (高硬度材)	あり	外刃	9.2	4.25	0.70	4334	10個
28～33	P (鋼) / M (ステンレス鋼) / K (鋳鉄) / N (非鉄金属) / S (耐熱合金、チタン合金) / H (高硬度材)	あり	外刃	9.2	4.25	0.70	4344	10個
28～33	M (ステンレス鋼) / S (耐熱合金、チタン合金)	あり	外刃	9.2	4.25	0.70	2044	10個
28～33	P (鋼) / K (鋳鉄)	あり	外刃	9.2	4.25	0.70	4324	10個

通常単価(税別) (税込単価)	通常出荷日

2,397円 ( 2,637円 )	7日目
2,206円 ( 2,427円 )	7日目
1,864円 ( 2,050円 )	7日目
2,229円 ( 2,452円 )	7日目
2,451円 ( 2,696円 )	9日目
2,229円 ( 2,452円 )	7日目
2,229円 ( 2,452円 )	7日目
2,394円 ( 2,633円 )	9日目
2,229円 ( 2,452円 )	7日目
2,191円 ( 2,410円 )	7日目
2,183円 ( 2,401円 )	7日目
2,229円 ( 2,452円 )	7日目
2,229円 ( 2,452円 )	7日目
2,229円 ( 2,452円 )	7日目
2,201円 ( 2,421円 )	7日目
2,229円 ( 2,452円 )	9日目
1,864円 ( 2,050円 )	7日目
2,389円 ( 2,628円 )	7日目
2,179円 ( 2,397円 )	7日目
1,864円 ( 2,050円 )	9日目
2,186円 ( 2,405円 )	7日目
2,451円 ( 2,696円 )	9日目
2,229円 ( 2,452円 )	7日目
2,179円 ( 2,397円 )	7日目
2,497円 ( 2,747円 )	7日目
2,229円 ( 2,452円 )	7日目
2,178円 ( 2,396円 )	7日目
2,179円 ( 2,397円 )	1日目
2,229円 ( 2,452円 )	7日目
2,229円 ( 2,452円 )	7日目
2,229円 ( 2,452円 )	7日目
2,229円 ( 2,452円 )	7日目
2,229円 ( 2,452円 )	7日目
1,864円 ( 2,050円 )	9日目
2,675円 ( 2,943円 )	7日目
2,528円 ( 2,781円 )	7日目
2,075円 ( 2,283円 )	7日目
2,482円 ( 2,730円 )	7日目
2,730円 ( 3,003円 )	7日目
2,528円 ( 2,781円 )	7日目
2,482円 ( 2,730円 )	7日目
2,676円 ( 2,944円 )	7日目
2,482円 ( 2,730円 )	9日目
2,482円 ( 2,730円 )	7日目
2,482円 ( 2,730円 )	7日目
2,482円 ( 2,730円 )	7日目
2,482円 ( 2,730円 )	7日目
2,482円 ( 2,730円 )	7日目
2,482円 ( 2,730円 )	7日目
2,482円 ( 2,730円 )	7日目
2,032円 ( 2,235円 )	7日目
2,920円 ( 3,212円 )	7日目
2,552円 ( 2,807円 )	7日目
2,180円 ( 2,398円 )	9日目
2,549円 ( 2,804円 )	7日目
2,920円 ( 3,212円 )	7日目
2,605円 ( 2,866円 )	7日目
2,553円 ( 2,808円 )	7日目
2,865円 ( 3,152円 )	7日目
2,605円 ( 2,866円 )	9日目

基本情報

基本情報

【特長】
・チップフルートの形状は、中心刃/外周刃別々に個別に設計され、それぞれのドリル径に合わせて最適化されています
・正方形の形状が剛性を高め、切りくずを容易に排出させます
・外周刃も中心刃も4コーナチップです

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

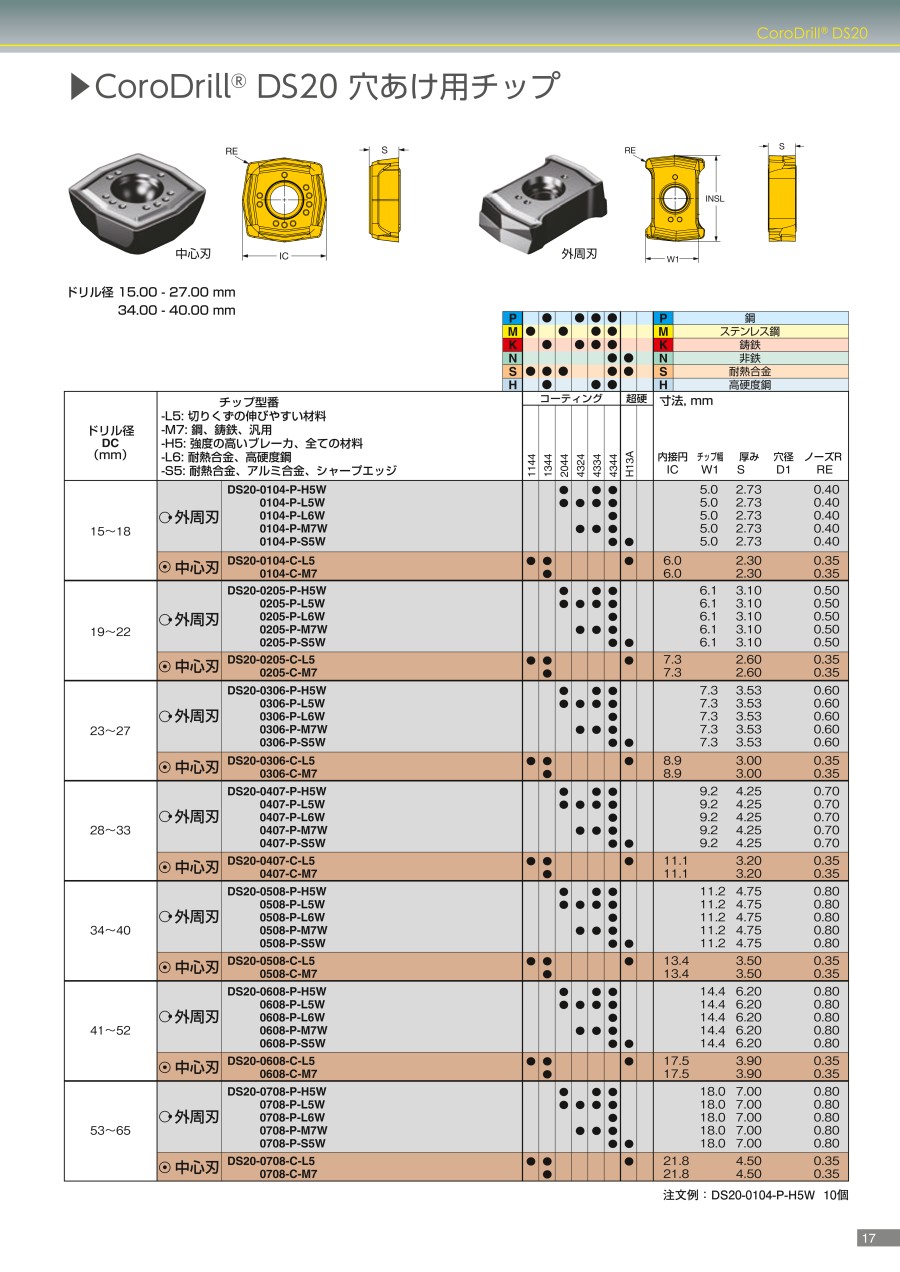

カタログ (見開き版)
