サンドビック

CoroDrill（R） DS20 刃先交換式ドリル

カタログ |

通常単価(税別): 65,600円～136,000円

税込単価: 72,160円～149,600円

【特長】・パイロット穴なしで7×DCまでの突出し加工が可能・中心刃→外周刃の順...

油穴（オイルホール）
○
給油方式（詳細）
内部給油

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が283型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

刃先交換式ドリルの新しいベンチマーク CoroDrill^®DS20

DS20は従来の持つ特徴を改善し、さらに性能アップを計るよう開発した刃先交換式高性能ドリルです。新しいチップ形状、中心刃と外周刃のレイアウト設計により、従来よりスムーズな食いつきが可能になります。独自のドリルフルート設計によりボディ剛性がアップし、刃先交換式の領域において、初めてパイロット穴無で7×DCまでの突出し加工ができます。

CoroDrill（R） DS20 刃先交換式ドリル刃先交換式ドリルの新しいベンチマーク CoroDrillRDS20

特長

ダブルステップテクノロジー

刃先交換式ドリルでは、穴入口で径方向（Y軸）に大きな切削抵抗がかかり穴の拡大代が大きくなります。突出しの長い加工では、これが要因で生じた振れにより、ビビリが発生します。この問題をDS20は解決し、7×DCの加工が可能になります。

CoroDrill（R） DS20 刃先交換式ドリル・ダブルステップテクノロジー-1

従来のドリルでは、中心刃→外周刃→中心刃の順で食いつき（ステップテクノロジー）、振れの少ないスムーズな加工が開始されますが、5×DCよりも突出しが長くなると、このバランスがくずれて振れ、ビビリ発生し安定した加工ができません。
DS20は、中心刃→外周刃の順に食いつきその間隔が従来と比較して小さくなります。そのためよりスムーズな食いつきで加工が開始されます。7×DCの加工においてパイロット穴無しで加工を開始することができます。

CoroDrill（R） DS20 刃先交換式ドリル・ダブルステップテクノロジー-2

ダブルステップテクノロジー
スムーズな食い付き→食いつき時の径方向（Y軸）切削抵抗が小さくなる

・独自のフルート設計

4×DCを超える突出しでは、ボディ本体の剛性（曲げ、ねじり）を高くしなければいけません。
-スパイラルフルート（ねじれ）の長さが剛性に大きく影響しています
-DS20は剛性の観点から、スパイラル+直線フルートを採用しています

・フルート断面形状

DS20はたわみが最小限になるよう設計されています。
-径方向切削抵抗をフルート断面で支持しています
-フルート断面が均一で広くなっています
-断面の中心がドリル中心と一致しています
DS20は、台形断面の中心刃と外周刃フルートで異なった形状をしており、ドリル径毎にこれらは剛性、切屑処理の観点から最適化されています。

・チップ設計

中心刃、外周刃とも4コーナ使用できます。
-外周刃は5°ネガのすくい角で設計されていますが、ブレーカによって
低い切削抵抗を実現します
-剛性の高いクランプにより、加工中チップが動くという従来の問題が改善されます
-外周刃は研磨されたワイパー切れ刃を備えており加工面粗さが良好です

中心刃チップシート

外周刃チップシート

・ダブルクーラントホール

-中心刃,外周刃のクーラント穴がトップ面に配置されているため,切屑排出を高めます

CoroDrill（R） DS20 刃先交換式ドリル・ダブルクーラントホール-2

DS20のメリットは何ですか？

従来のスローアウェイドリルに比べて

加工径のバラツキが小さくなります
振れが小さく仕上げ面がより優れています
動力、切削音が小さくなります
生産性をアップできます
チップ寿命が延びます
6×DCの加工でより安定した加工ができます

ヘッド交換式ドリルと比べて（6-7×DC）

生産性は同等です（DS20は高速低送り、ヘッド交換式ドリルは低速高送り）
傾斜、断続ワークで使用できます
再研磨の手間を省き、再研磨後の工具トラブルをなくします
工具費の大幅削減ができます
加工公差は違います（ヘッド交換式IT9→スローアウェイドリルIT12）

ツイストドリル（HSS/WC）と比べて（6-7×DC）

高速加工ができ加工コストを大幅に低減できます
再研磨の手間を省き、再研磨後の工具トラブルをなくします
前加工のセンター穴や下穴加工が不要です
傾斜、断続ワークで使用できます

性能・試験情報

工具剛性の比較

DS20は従来と比較して加工径のバラツキが少なくなり、穴径がプラス側に安定しています。
加工径の比較
SS400 φ20 L/D5 fn0.04mm/rev

立型マシニングセンタ BT50
ワーク：低炭素鋼（SS400）
ドリル径：φ20mm
ドリル長：5×DC
切削速度：250m/min, 320m/min
回転送り：0.04mm/rev

動力、切削音の比較

DS20は外周刃が両面チップにも関わらず、従来と比較してスピンドル動力、切削音を低減できます。

動力の比較
SS400 φ20 L/D5 fn0.04mm/rev

切削音の比較
SS400 φ20 L/D5 fn0.04mm/r

仕上げ面粗さの比較

DS20は加工精度が向上します。
仕上げ面粗さの比較
SS400 φ20 L/D5 fn0.04mm/rev

切りくず処理、加工面（出口部）の比較

Vc: 320m/min
Fn: 0.04mm/rev
高速低送りで良好な切りくず処理、良好な仕上げ面が得られます。

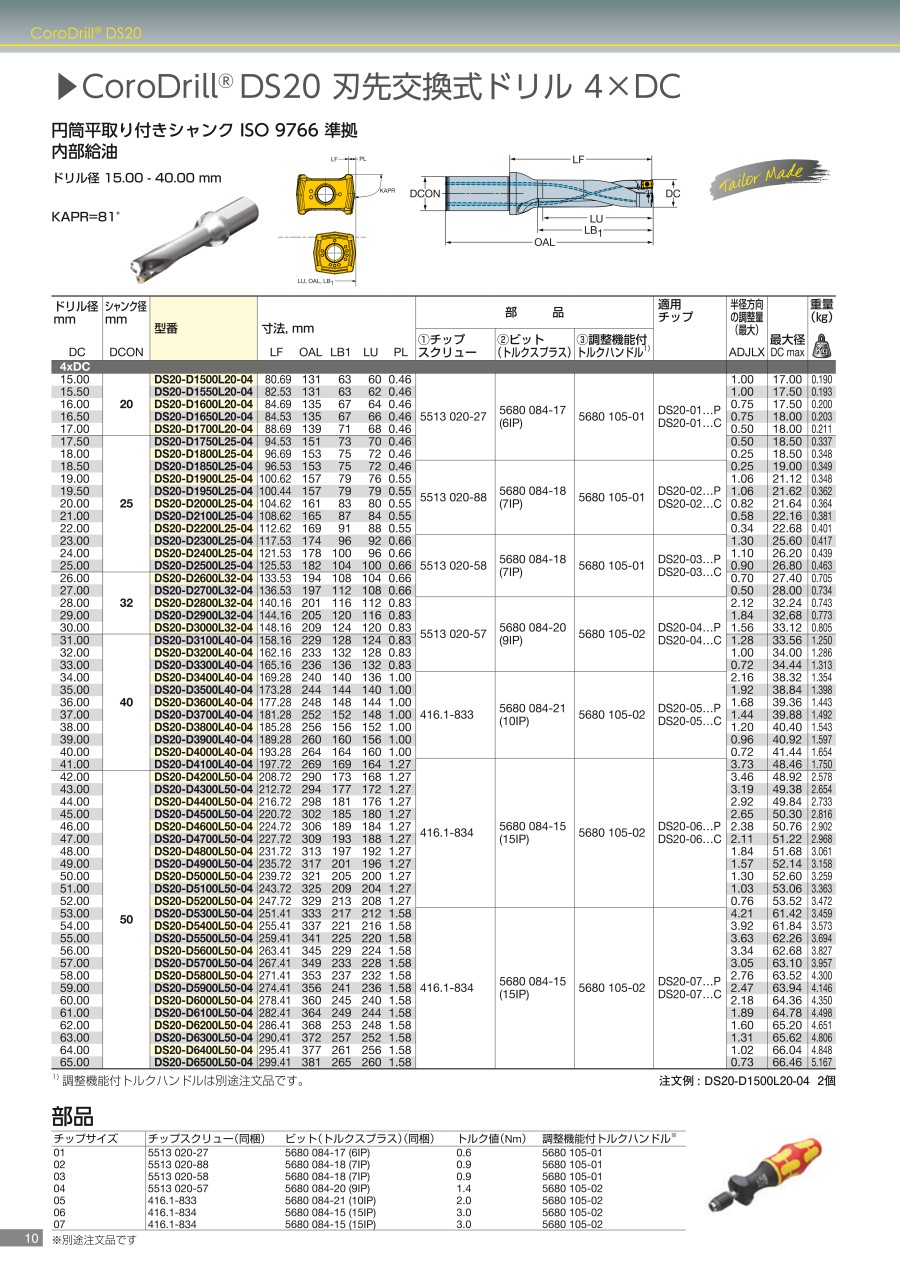

外形図

円筒平取り付きシャンク ISO 9766 準拠内部給油

ドリル径 15.00 - 40.00 mm、KAPR=81°

モジュラー式ドリルインターフェース内部給油

ドリル径 15.00 - 40.00 mm、KAPR=81°

使用方法・使用事例

使用方法

DS20-使用上のガイド

6-7×DCの加工

1. 食いつき時（1）の送り：fn×75% （1）の位置：1 mm
2. 通常推奨送り
3. 出口（3）の送り：0.05 mm/rev （3）の位置：3-5 mm
4. 速度は変更無

機械について

工具回転および工具固定の両方で使用できる

切削油について

切削油：エマルジョン
供給方法：必ず内部給油
切削油量：ドリル径×1L/分（ドリル先端）［推奨］

工具取り付けについて

◆工具固定で使用する場合
   機械スピンドルとホルダの芯ずれは0.03mm以内に抑える
   ドリルの外周刃を平行にする
   ドリル中心と機械センターラインとの芯ずれ許容値

中心刃の芯下がり大（0.2mm以上）の場合は振動発生、径のバラツキ、コアが発生する
中心刃が芯上がりの場合、中心刃コーナ部のチッピングが発生する

◆芯ずれの確認について（旋盤、マシニングセンタ）
テストバーにてドリル先端での振れを0.03mm以内にする

ドリル径の調整

中心刃と外周刃がオーバーラップして設計されている。このためドリルを機械中心からずらすことで加工径をセットできる。
◆旋盤加工の場合
   刃物台のx軸を移動させるだけでドリル径を調整できる
   ドリルの外周刃が刃物台のx軸に平行になるように取り付けること
◆マシニングセンターの場合
   専用ホルダーで工具径の調整ができる
   公称ドリル径より大きく設定すること

ワークの形状

◆加工面に凹凸がある場合

凹凸のRがドリルR以下の加工は推奨できない。

加工面に凹凸がある場合

◆加工面に勾配がある場合（入口）

食い付き送りを推奨値の1/3まで下げる。
4-5×DC適用領域：勾配15°まで
6-7×DC適用領域：勾配5°まで

加工面入口に傾斜がある場合

◆加工面に勾配がある場合（出口）

出口の送りを最小まで下げる。
4-5×DC適用領域：勾配15°まで
6-7×DC適用領域：勾配5°まで

加工面出口に傾斜がある場合

◆加工面にRがある場合

食い付き送りを推奨値の1/3まで下げる。
加工面RがドリルR以下の加工は推奨できない。
6-7×DCの加工は推奨できない。

加工面にRがある場合

◆下穴のある場合

下穴径はドリル径の1/4以下にする

加工面に下穴がある場合

◆交差穴のある場合

異なる径の交差穴を加工す場合、先ず大きな径の穴を加工する（バリの発生を抑えるため）
貫通入口と出口の送りを下げること

加工面に交差穴がある場合

◆プランジドリル

切削条件は通常穴あけと同じ
Step-over rateはドリル径のMax70%
エッジプランジングはドリル径の70%をかける
ポケットプランジングでは最初に穴あけ（1,2）、次にその間（中心刃がフルにかかる間隔）のプランジ加工が推奨

プランジ加工

使用事例

加工事例1 ［P］

加工部品：ギアリング、91穴/ワーク
被削材：クロムモリブデン鋼240 HB
加工作業：貫通穴、ドリル径39mm 穴深さ229 mm
機械：立型マシニングセンタ、ISO 50テーパ
クーラント：エマルジョン

	他社刃先交換式ドリル	サンドビック・コロマント
工具	-	DS20-D3900L40-06
チップ	中心刃PVD 外周刃CVD	DS20-0508-C-M7 1344 DS20-0508-P-M7W 4334
切削速度 v_c （m/min）	104	160
主軸回転数 n （rpm）	850	1300
テーブル送り v_f （mm/min）	108	198
送り f_n （mm/r）	0.127 0.08入り/抜け際	0.152 0.11 入り際、3 mm 0.06 抜け際、5 mm
加工時間、分	127.4	69.2
切りくず排出量、cm³/min	129	237
工具寿命、加工部品数	1/4リング	1/2リング

生産性の向上+84%！工具寿命+100%！

加工事例2 ［M］

加工部品：自動車パーツ
被削材：オーステナイトステンレス鋼、165 HB
加工作業：止まり穴、ドリル径22 mm 、穴深さ92 mm
機械： CNC旋盤
クーラント：エマルジョン、20 bar

	他社刃先交換式ドリル	サンドビック・コロマント
工具	特殊品	DS20-D2200L25-05
チップ	外周刃PVD 中心刃PVD	DS20-0205-C-M7 1144 DS20-0205-P-M7W 4344
切削速度 v_c （m/min）	120	150
主軸回転数 n （rpm）	1736	2170
テーブル送り v_f （mm/min）	104	174
送り f_n （mm/r）	0.06	0.08
加工時間、分	0.88	0.53
切りくず排出量、cm³/min	79.2	132
工具寿命、加工部品数	250	250
工具寿命、分	220.78	132.47

生産性の向上+65%！

推奨切削条件

推奨切削条件表

適用被削材

ISO P、M、K、S、N、H

選定サポート情報

円筒平取り付きシャンク部品

チップサイズ	チップスクリュー（同梱）	ビット（トルクスプラス）（同梱）	トルク値（Nm）	調整機能付トルクハンドル^※
01	5513 020-27	5680 084-17 （6IP）	0.6	5680 105-01
02	5513 020-88	5680 084-18 （7IP）	0.9	5680 105-01
03	5513 020-58	5680 084-18 （7IP）	0.9	5680 105-01
04	5513 020-57	5680 084-20 （9IP）	1.4	5680 105-02
05	416.1-833	5680 084-21 （10IP）	2.0	5680 105-02
06	416.1-834	5680 084-15 （15IP）	3.0	5680 105-02
07	416.1-834	5680 084-15 （15IP）	3.0	5680 105-02

※別途注文品です

モジュラー式ドリルインターフェース部品

チップサイズ	チップスクリュー（同梱）	ビット（トルクスプラス）（同梱）	トルク値（Nm）	調整機能付トルクハンドル^※
01	5513 020-27	5680 084-17 （6IP）	0.6	5680 105-01
02	5513 020-88	5680 084-18 （7IP）	0.9	5680 105-01
03	5513 020-58	5680 084-18 （7IP）	0.9	5680 105-01
04	5513 020-57	5680 084-20 （9IP）	1.4	5680 105-02
05	416.1-833	5680 084-21 （10IP）	2.0	5680 105-02
06	416.1-834	5680 084-15 （15IP）	2.0	5680 105-02

※別途注文品です

DM サイズ	ビット	トルクレンチ	トルク値（Nm）
20	5680 103-05	ER-TK-02M	135
25	5680 103-06	ER-TK-02M	170
32	5680 103-07	ER-TK-02M	200
40	5680 103-08	ER-TK-02M	230
50	5680 103-09	ER-TK-02M	250

※別途注文品です

ビット	MDI
5680 103-05	20
5680 103-06	25
5680 103-07	32
5680 103-08	40
5680 103-09	50

トルクレンチ
ER-TK-02M	60-300 Nm

注意・禁止事項

安全について

切れ刃や切りくずには直接素手で触らないでください。
推奨条件の範囲内でご使用し、工具交換は早めに行ってください。
高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
チップや部品の取付けは、付属のレンチやスパナを用いて確実に取り付けてください。

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

加工穴深さ（L/D)

(mm)

全長（L1）

(mm)

突出長（L2）

(mm)

首下長・溝長（L3）

(mm)

シャンク径・MT No

適用チップ

重量

(g)

最小発注数量

15	60	104	88.69	63	20	DS20-01...P/DS20-01...C	174	1個
15	105	149	133.69	108	20	DS20-01...P/DS20-01...C	204	1個
15	60	131	80.69	63	20	DS20-01...P/DS20-01...C	190	1個
15	75	146	95.69	78	20	DS20-01...P/DS20-01...C	200	1個
15	90	161	110.69	93	20	DS20-01...P/DS20-01...C	210	1個
15	105	176	125.69	108	20	DS20-01...P/DS20-01...C	219	1個
15.5	62	131	82.53	63	20	DS20-01...P/DS20-01...C	193	1個
15.5	78	146	95.53	78	20	DS20-01...P/DS20-01...C	205	1個
15.87	63.5	107.22	91.91	66.31	20	DS20-01...P/DS20-01...C	181	1個
15.87	111.12	154.85	139.54	113.94	20	DS20-01...P/DS20-01...C	217	1個
16	64	108	92.69	67	20	DS20-01...P/DS20-01...C	183	1個
16	112	156	140.69	115	20	DS20-01...P/DS20-01...C	219	1個
16	64	135	84.69	67	20	DS20-01...P/DS20-01...C	200	1個
16	80	151	100.69	83	20	DS20-01...P/DS20-01...C	212	1個
16	96	167	116.69	99	20	DS20-01...P/DS20-01...C	224	1個
16	112	183	132.69	115	20	DS20-01...P/DS20-01...C	236	1個
16.5	66	135	84.53	67	20	DS20-01...P/DS20-01...C	203	1個
16.5	83	151	100.53	83	20	DS20-01...P/DS20-01...C	217	1個
16.66	66.64	110.32	95.01	69.46	20	DS20-01...P/DS20-01...C	188	1個
16.66	116.63	160.31	145	119.45	20	DS20-01...P/DS20-01...C	230	1個
17	68	112	96.69	71	20	DS20-01...P/DS20-01...C	193	1個
17	119	163	147.69	122	20	DS20-01...P/DS20-01...C	236	1個
17	68	139	88.69	71	20	DS20-01...P/DS20-01...C	211	1個
17	85	156	105.69	88	20	DS20-01...P/DS20-01...C	226	1個
17	102	173	122.69	105	20	DS20-01...P/DS20-01...C	240	1個
17	119	190	139.69	122	20	DS20-01...P/DS20-01...C	255	1個
17.44	69.79	117.23	101.92	72.61	25	DS20-01...P/DS20-01...C	292	1個
17.44	122.14	169.58	154.27	124.96	25	DS20-01...P/DS20-01...C	340	1個
17.5	70	151	94.53	73	25	DS20-01...P/DS20-01...C	337	1個
17.5	85	156	105.53	88	25	DS20-01...P/DS20-01...C	353	1個
18	72	120	104.69	75	25	DS20-01...P/DS20-01...C	300	1個
18	126	174	158.69	129	25	DS20-01...P/DS20-01...C	353	1個
18	72	153	96.69	75	25	DS20-01...P/DS20-01...C	348	1個
18	90	171	114.69	93	25	DS20-01...P/DS20-01...C	366	1個
18	108	189	132.69	111	25	DS20-01...P/DS20-01...C	383	1個
18	126	207	150.69	129	25	DS20-01...P/DS20-01...C	400	1個
18.5	72	153	96.53	75	25	DS20-02...P/DS20-02...C	349	1個
18.5	93	171	114.53	93	25	DS20-02...P/DS20-02...C	368	1個
19	76	124	108.62	79	25	DS20-02...P/DS20-02...C	313	1個
19	133	181	165.62	136	25	DS20-02...P/DS20-02...C	374	1個
19	76	157	100.62	79	25	DS20-02...P/DS20-02...C	348	1個
19	95	176	119.62	98	25	DS20-02...P/DS20-02...C	367	1個
19	114	195	138.62	117	25	DS20-02...P/DS20-02...C	387	1個
19	133	214	157.62	136	25	DS20-02...P/DS20-02...C	405	1個
19.05	76.2	123.71	108.33	79.22	25	DS20-02...P/DS20-02...C	311	1個
19.05	133.35	180.86	165.48	136.37	25	DS20-02...P/DS20-02...C	373	1個
19.5	79	157	100.44	79	25	DS20-02...P/DS20-02...C	362	1個
19.5	98	176	119.44	98	25	DS20-02...P/DS20-02...C	385	1個
20	80	128	112.62	83	25	DS20-02...P/DS20-02...C	327	1個
20	140	188	172.62	143	25	DS20-02...P/DS20-02...C	398	1個
20	80	161	104.62	83	25	DS20-02...P/DS20-02...C	364	1個
20	100	181	124.62	103	25	DS20-02...P/DS20-02...C	386	1個
20	120	201	144.62	123	25	DS20-02...P/DS20-02...C	409	1個
20	140	221	164.62	143	25	DS20-02...P/DS20-02...C	431	1個
20.62	82.49	129.88	114.5	85.52	25	DS20-02...P/DS20-02...C	333	1個
20.62	144.37	191.75	176.38	147.39	25	DS20-02...P/DS20-02...C	412	1個
21	84	132	116.62	87	25	DS20-02...P/DS20-02...C	342	1個
21	147	195	179.62	150	25	DS20-02...P/DS20-02...C	425	1個
21	84	165	108.62	87	25	DS20-02...P/DS20-02...C	381	1個
21	105	186	129.62	108	25	DS20-02...P/DS20-02...C	407	1個

通常単価(税別) (税込単価)	通常出荷日

65,600円 ( 72,160円 )	9日目
83,300円 ( 91,630円 )	9日目
68,018円 ( 74,820円 )	7日目
74,128円 ( 81,541円 )	7日目
80,931円 ( 89,024円 )	9日目
86,450円 ( 95,095円 )	9日目
69,000円 ( 75,900円 )	7日目
75,200円 ( 82,720円 )	9日目
65,600円 ( 72,160円 )	9日目
83,300円 ( 91,630円 )	9日目
65,600円 ( 72,160円 )	9日目
83,300円 ( 91,630円 )	9日目
68,018円 ( 74,820円 )	7日目
74,128円 ( 81,541円 )	7日目
80,931円 ( 89,024円 )	7日目
86,450円 ( 95,095円 )	9日目
74,465円 ( 81,912円 )	9日目
75,200円 ( 82,720円 )	7日目
65,600円 ( 72,160円 )	9日目
83,300円 ( 91,630円 )	9日目
69,200円 ( 76,120円 )	9日目
87,900円 ( 96,690円 )	9日目
71,863円 ( 79,049円 )	7日目
78,267円 ( 86,094円 )	7日目
85,465円 ( 94,012円 )	9日目
91,181円 ( 100,299円 )	9日目
69,200円 ( 76,120円 )	9日目
87,900円 ( 96,690円 )	9日目
72,900円 ( 80,190円 )	7日目
79,400円 ( 87,340円 )	7日目
69,200円 ( 76,120円 )	9日目
87,900円 ( 96,690円 )	9日目
71,863円 ( 79,049円 )	7日目
78,267円 ( 86,094円 )	7日目
85,465円 ( 94,012円 )	9日目
91,181円 ( 100,299円 )	7日目
72,900円 ( 80,190円 )	9日目
79,400円 ( 87,340円 )	9日目
69,200円 ( 76,120円 )	9日目
87,900円 ( 96,690円 )	9日目
71,863円 ( 79,049円 )	7日目
78,267円 ( 86,094円 )	7日目
85,465円 ( 94,012円 )	9日目
91,181円 ( 100,299円 )	9日目
69,200円 ( 76,120円 )	9日目
87,900円 ( 96,690円 )	9日目
72,900円 ( 80,190円 )	9日目
79,400円 ( 87,340円 )	7日目
72,900円 ( 80,190円 )	9日目
92,500円 ( 101,750円 )	9日目
75,606円 ( 83,167円 )	7日目
82,408円 ( 90,649円 )	7日目
90,000円 ( 99,000円 )	7日目
96,012円 ( 105,613円 )	7日目
72,900円 ( 80,190円 )	9日目
92,500円 ( 101,750円 )	9日目
72,900円 ( 80,190円 )	9日目
92,500円 ( 101,750円 )	9日目
75,606円 ( 83,167円 )	7日目
82,408円 ( 90,649円 )	7日目

基本情報

基本情報

【特長】
・パイロット穴なしで7×DCまでの突出し加工が可能
・中心刃→外周刃の順に食いつきその間隔が従来と比較して小さく、よりスムーズな食いつきで加工を開始

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オーエスジー
PDZ フェニックスシリーズインデキサブルフラットドリル 3Dタイプ
オーエスジー
PDZ フェニックスシリーズインデキサブルフラットドリル
タンガロイ
ヘッド交換式ドリル TIS L/D=5

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

CoroDrill（R） DS20 刃先交換式ドリルのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 CoroDrill（R） DS20 刃先交換式ドリル	深穴加工用刃先交換式ガンドリル DeepTri-Drillシリーズ TRLGCH形	深穴加工用刃先交換式ガンドリル DeepTri-Drillシリーズ TRLG形	ヘッド交換式ドリル TIS L/D=3	ヘッド交換式ドリル TIS L/D=5	SumiDrill WDX型 5D用（内部給油式）
メーカー	サンドビック	タンガロイ	タンガロイ	タンガロイ	タンガロイ	住友電工ハードメタル
通常価格	65,600円-	120,540円 -	81,000円 -	42,450円 -	46,340円 -	64,584円 -
通常出荷日	7日目〜	1日目	1日目	1日目	1日目	1日目
油穴（オイルホール）	○	○	○	○	○	○
給油方式（詳細）	内部給油	-	-	-	-	-
