タンガロイ

高送り加工用ボアタイプカッタ TXSW

高送り加工用ボアタイプカッタ TXSW
通常単価(税別)
38,180円～55,620円
税込単価
41,998円～61,182円

耐びびり性に優れる高送り加工用ボアタイプカッタ、片面仕様、4コーナタイプ。

詳細情報を確認する

ご注意

  • カッタ本体には、チップは付属しておりません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が10型番あります。
    数量：

    商品情報

    製品特長・仕様

    製品の基本仕様・特長

    モジュラタイプと、工具径Φ63 まで拡充！
    さらに、耐びびり性に優れる標準刃数ボディを追加！

    高送り加工用ボアタイプカッタ TXSW 特長

    性能・試験情報

    工具寿命の比較

    高送り加工用ボアタイプカッタ TXSW 工具寿命の比較-1
    ［M］
    カッタ：TXSW09M050B22.0R07 （Φ50 mm、z = 7）
    インサート：SWMT0904ZER-MM AH130、SWMT0904UER-MM AH130
    被削材：SUS304
    切削速度：Vc = 120 m/min
    刃当り送り：fz = 0.8 mm/t
    切込み：ap = 0.8 mm
    切削幅：ae = 32 mm
    刃数：1
    切削油：湿式
    使用機械：立形M/C、BT50

    AH130 材種とUER 刃形の採用により、2 倍の工具寿命を実現

    高送り加工用ボアタイプカッタ TXSW 工具寿命の比較-2
    ［M］
    カッタ：TXSW09M050B22.0R07 （Φ50 mm、z = 7）
    インサート：SWMT0904ZER-MM AH130、SWMT0904UER-MM AH130
    被削材：SUS630 （40HRC）
    切削速度：Vc = 100 m/min
    刃当り送り：fz = 0.6 mm/t
    切込み：ap = 0.8 mm
    切削幅：ae = 32 mm
    刃数：1
    切削油：湿式
    使用機械：立形M/C、BT50

    AH130 材種とUER 刃形の採用により、2.4 倍の工具寿命を実現

    高送り加工用ボアタイプカッタ TXSW 工具寿命の比較-3
    ［S］
    カッタ：TXSW09M050B22.0R07 （Φ50 mm、z = 7）
    インサート：SWMT0904ZER-MM AH130、SWMT0904UER-MM AH130
    被削材：Ti-6Al-4V （42HRC）
    切削速度：Vc = 60 m/min
    刃当り送り：fz = 0.7 mm/t
    切込み：ap = 0.8 mm
    切削幅：ae = 32 mm
    刃数：1
    切削油：湿式
    使用機械：立形 M/C、BT50

    AH130 材種とUER 刃形の採用により、3.2 倍の工具寿命を実現

    高送り加工用ボアタイプカッタ TXSW 工具寿命の比較-4
    ［S］
    カッタ：TXSW09M050B22.0R07 （Φ50 mm、z = 7）
    インサート：SWMT0904ZER-MM AH8015、SWMT0904UER-MM AH8015
    被削材：Inconel718 （40HRC）
    切削速度：Vc = 40 m/min
    刃当り送り：fz = 0.4 mm/t
    切込み：ap = 0.8 mm
    切削幅：ae = 32 mm
    刃数：1
    切削油：湿式
    使用機械：立形 M/C、BT50

    AH8015 材種とUER 刃形の採用により、2.2 倍の工具寿命を実現

    高送り加工用ボアタイプカッタ TXSW 工具寿命の比較-5
    ［H］
    カッタ：TXSW09M050B22.0R07 （Φ50 mm、z = 7）
    インサート：SWMT0904ZER-MM AH8015、SWMT0904UER-MM AH8015
    被削材：SKD61 （52HRC）
    切削速度：Vc = 80 m/min
    刃当り送り：fz = 0.5 mm/t
    切込み：ap = 0.8 mm
    切削幅：ae = 32 mm
    刃数：1
    切削油：乾式
    使用機械：立形 M/C、BT50

    AH8015 材種とUER 刃形の採用により、1.5 倍の工具寿命を実現

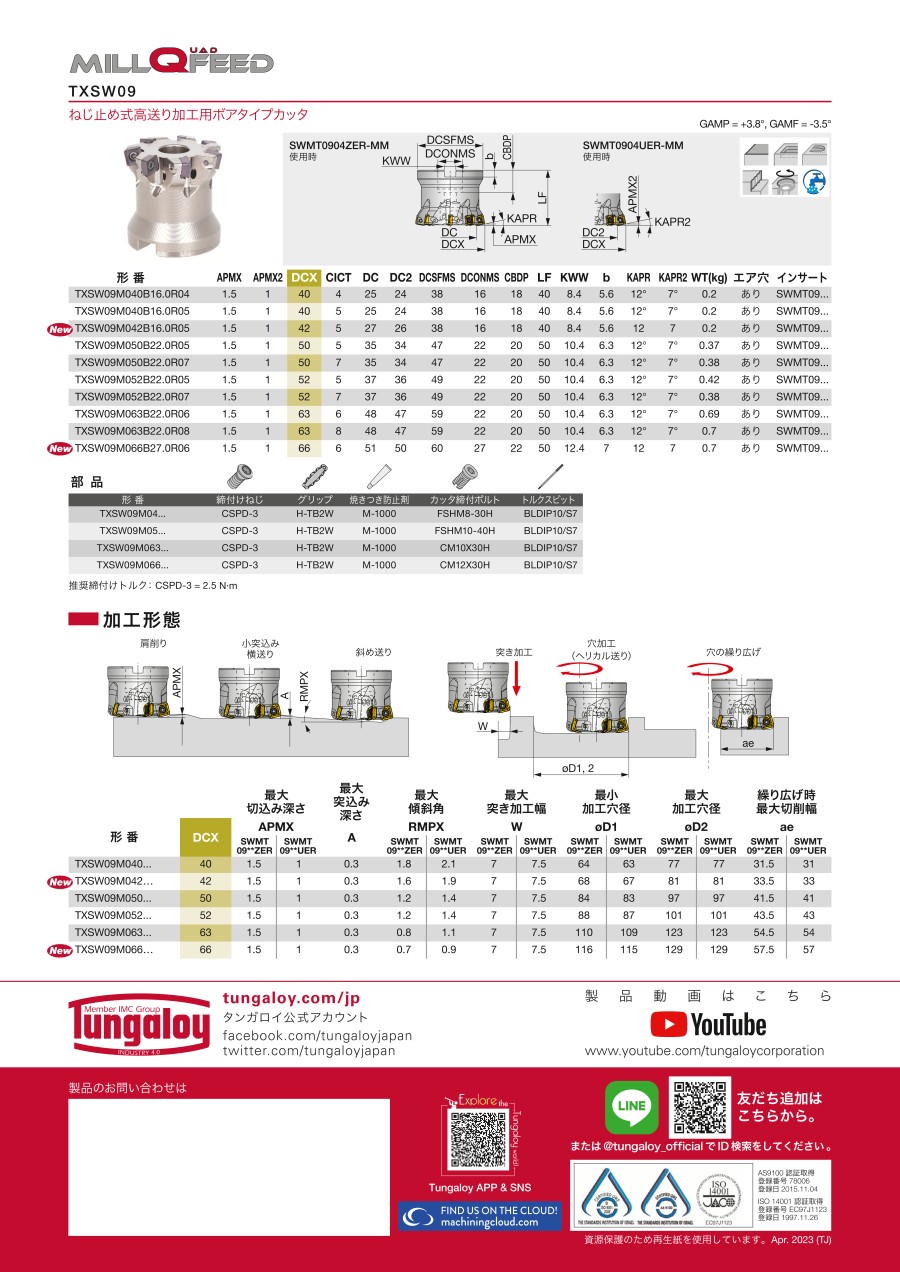

    外形図

    高送り加工用ボアタイプカッタ TXSW 外形図

    GAMP = +3.8°、GAMF = -3.5°

    使用方法・使用事例

    使用事例

    加工部品名鍛造金型
    カッタTXSW09M050B22.0R07 （Φ50、z = 7、他社品：Φ50、z = 5）
    インサートSWMT0904UER-MM
    材種AH8015
    被削材SKD61 （50HRC）
    高送り加工用ボアタイプカッタ TXSW 使用事例-1
    切削条件切削速度：Vc （m/min）80
    刃当り送り：fz （mm/t）0.5 （ 他社品：fz = 0.2）
    切込み：ap （mm）0.5
    切削幅：ae （mm）30
    加工形態平面加工
    切削油乾式
    使用機械立型 M/C、BT50、22kW
    結果高送り加工用ボアタイプカッタ TXSW 使用事例-2
    低切込み角UER 型インサートにより高い刃当たり送りが適用できたことと、多刃ボディにより、加工能率が3.5 倍に向上した。
    また、耐摩耗材種AH8015 により、工具寿命が2 倍に延長した。

    推奨切削条件

    適用被削材

    高送り加工用ボアタイプカッタ TXSW 適用被削材

    選定サポート情報

    部品

    高送り加工用ボアタイプカッタ TXSW 部品

    ※推奨締付けトルク：CSPD-3=2.5N・m

    注意・禁止事項

    安全上の注意点

    • ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
    • 切れ刃が鋭利なため素手でさわらないでください。
    • 切れ味を確認して早めに工具交換を行ってください。
    • 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
      また、不水溶性切削油を使用する場合は防火対策が必要です。

    型番リスト

    表示件数
  • 1
    • 型番
    TXSW09M040B16.0R04
    TXSW09M040B16.0R05
    TXSW09M042B16.0R05
    TXSW09M050B22.0R05
    TXSW09M050B22.0R07
    TXSW09M052B22.0R05
    TXSW09M052B22.0R07
    TXSW09M063B22.0R06
    TXSW09M063B22.0R08
    TXSW09M066B27.0R06

    刃径 D

    (φ)

    全長 (L)

    (mm)

    刃数

    (枚)

    寸法 φDc

    (mm)

    寸法 b

    (mm)

    寸法 ΦDc2

    (mm)

    寸法 DCSFMS

    寸法 CBDP

    (mm)

    寸法 DCONMS

    (mm)

    寸法 KWW

    (mm)

    カッタ締付けボルト

    		最小発注数量
    40
    40
    4
    25
    5.6
    24
    38mm
    18
    16
    8.4
    FSHM8-30H
    1個
    40
    40
    5
    25
    5.6
    24
    38mm
    18
    16
    8.4
    FSHM8-30H
    1個
    42
    40
    5
    27
    5.6
    26
    38mm
    18
    16
    8.4
    FSHM8-30H
    1個
    50
    50
    5
    35
    6.3
    34
    47mm
    20
    22
    10.4
    FSHM10-40H
    1個
    50
    50
    7
    35
    6.3
    34
    47mm
    20
    22
    10.4
    FSHM10-40H
    1個
    52
    50
    5
    37
    6.3
    36
    49mm
    20
    22
    10.4
    FSHM10-40H
    1個
    52
    50
    7
    37
    6.3
    36
    49mm
    20
    22
    10.4
    FSHM10-40H
    1個
    63
    50
    6
    48
    6.3
    47
    59mm
    20
    22
    10.4
    CM10X30H
    1個
    63
    50
    8
    48
    6.3
    47
    59mm
    20
    22
    10.4
    CM10X30H
    1個
    66
    50
    6
    51
    7
    50
    60mm
    22
    27
    12.4
    CM12X30H
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    38,180円
    ( 41,998円 )
    1日目
    40,730円
    ( 44,803円 )
    1日目
    40,950円
    ( 45,045円 )
    1日目
    43,880円
    ( 48,268円 )
    1日目
    45,380円
    ( 49,918円 )
    1日目
    43,880円
    ( 48,268円 )
    1日目
    45,380円
    ( 49,918円 )
    1日目
    49,000円
    ( 53,900円 )
    1日目
    55,620円
    ( 61,182円 )
    1日目
    54,140円
    ( 59,554円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    耐びびり性に優れる高送り加工用ボアタイプカッタ、片面仕様、4コーナタイプ。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
