三菱マテリアル・GYシリーズインサート 溝入れ・突切り旋削工具

製品特長・仕様

製品の基本仕様・特長

低送り突切り加工用  GSブレーカ  リード角 8° / 15°

低抵抗設計と寸法精度を向上したことにより、芯残りの量を減少させ、良好な仕上げ面を実現します。

性能・試験情報

切削性能

SUS304 突切り加工 被削材面形状・切りくず比較

良好な仕上げ面

不完全な突切り加工

不完全な突切り加工

芯残り量 : φ0.49 mm
RZ : 0.009 mm

芯残り量 : φ0.58 mm
RZ : 0.043 mm

芯残り量 : φ1.42 mm
RZ : 0.015 mm

＜切削条件＞
被 削 材 : SUS304 φ16mm
使用工具 : 刃幅 CW=2mm  リード角 15°
切削速度 : vc=100m/min
送り量 : f=0.03mm/rev
加工形態 : 湿式切削

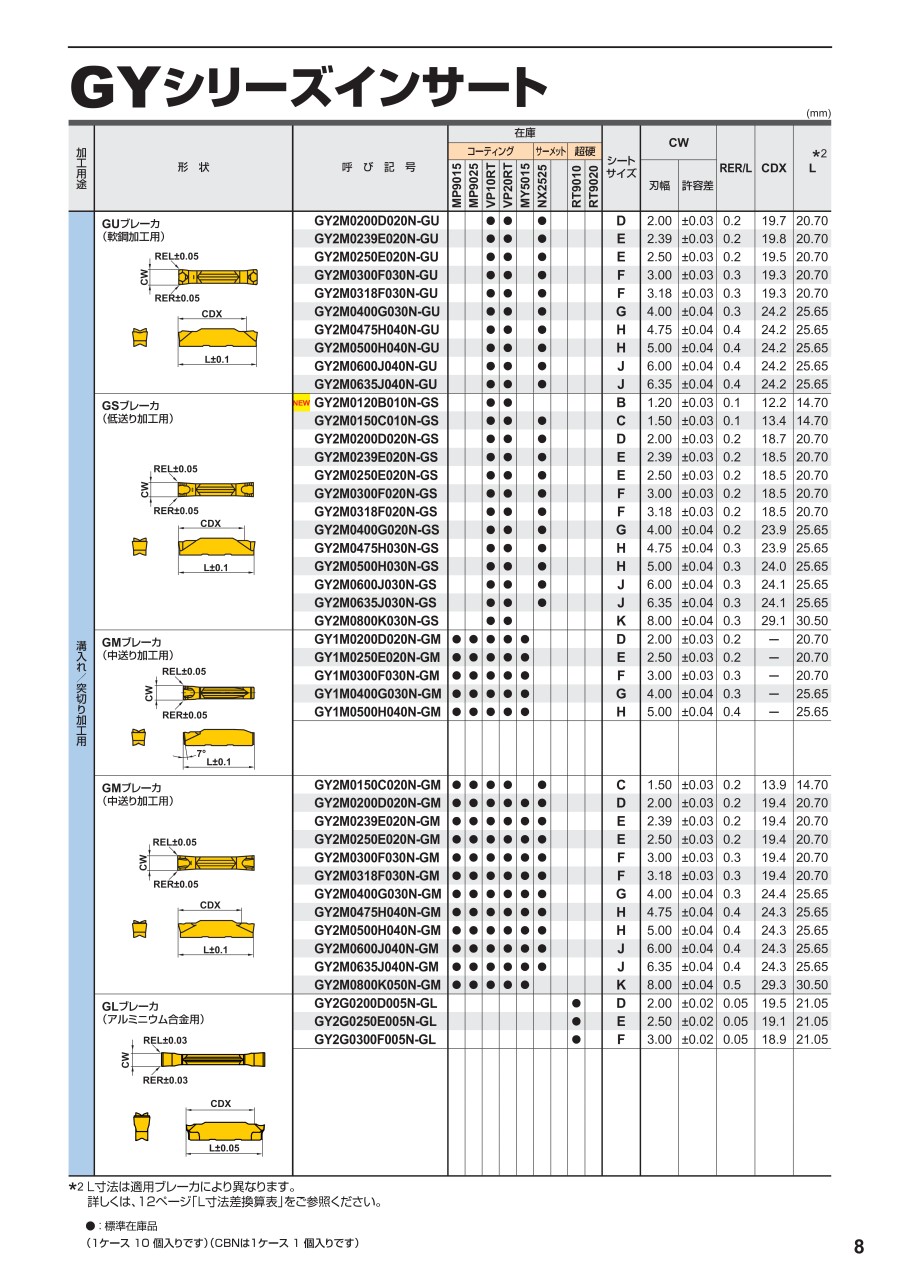

外形図

推奨切削条件

推奨切削条件表

推奨切削速度［外径加工用］

推奨切削送り量  GSブレーカ

• 溝入れ ・ 突切り加工

推奨切削速度［端面加工用］

推奨切削速度［内径加工用］

切削条件時の注意

※ MP9015、MP9025、VP10RT、VP20RT、MY5015は、湿式切削を推奨します。

選定サポート情報

インサート材種の使い分け  GY シリーズ

GYシリーズ  加工用途に対応したブレーカシステム

GYシリーズ GSブレーカの使い分け
