高圧クーラント対応外径溝入れ・ねじ切り用バイト（オフセットなし）

製品特長・仕様

製品の基本仕様・特長

内部給油式CHP ホルダにより高能率加工が可能

性能・試験情報

高精度溝入れ・ねじ切り加工

最小端面径DAXN （mm）	最大溝深さCDX （mm）
65	3

最大突切り加工径CUTDIA （mm） : 7

溝入れの溝深さと最大加工径

工具剛性

測定手順：刃先位置測定（No.1）→加工→刃先位置測定（No.2）
刃先位置 = 測定値No.1 とNo.2 の差

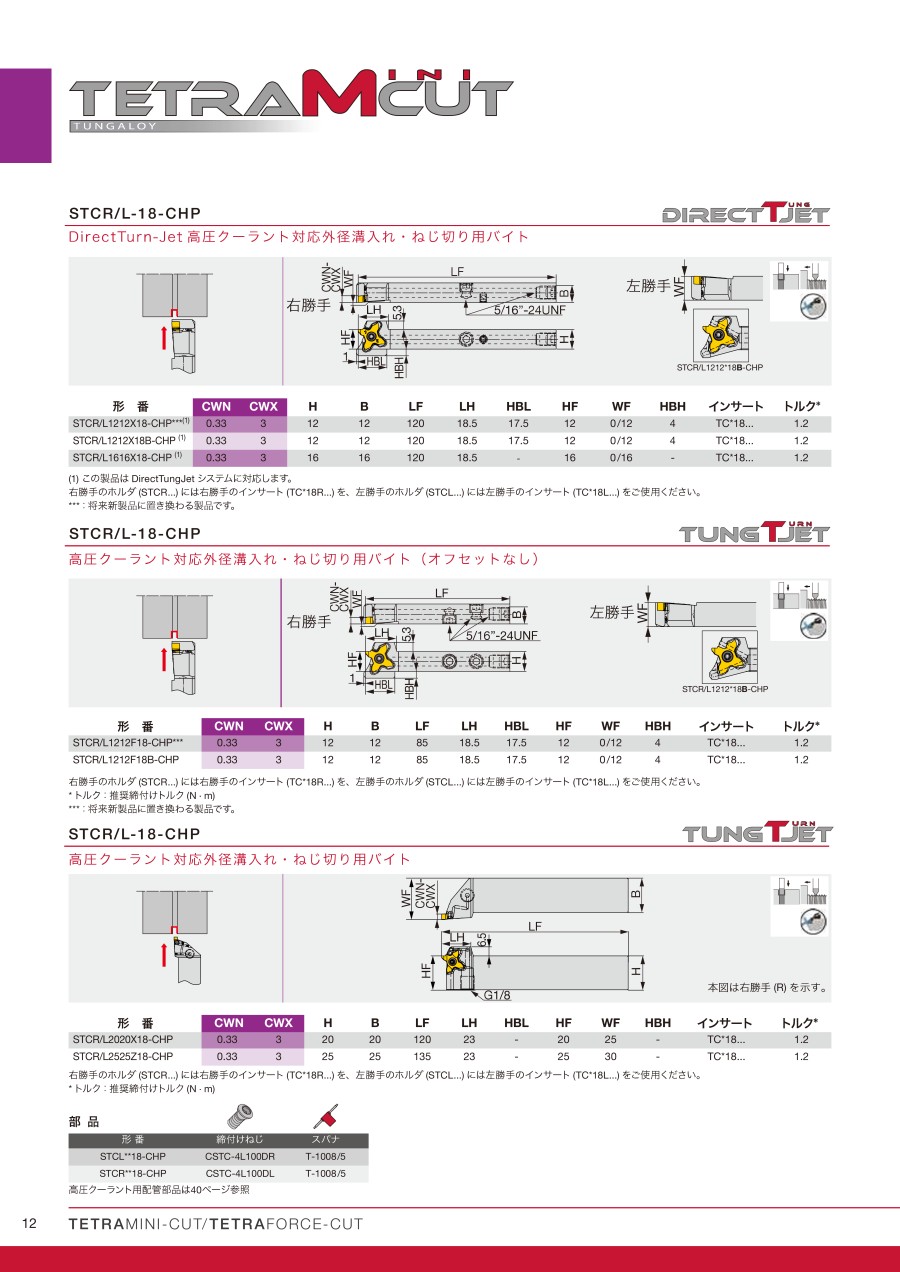

外形図

使用方法・使用事例

使用方法

CHPタイプブレードの取付け・取外し時

4 本すべてのスクリューを取外し、Oリングがしっかりと取付けられていることを確認する。

ブレードを取付け、ボトムクランプ用スクリュー2 本を締め付ける。

中央の固定用スクリューを締め付ける。

斜め挿入用のロングスクリューを締め付ける。

※各部品は本体購入時に組み込まれています。

推奨切削条件

推奨切削条件表

TCL18R, TCS18R （3 次元ブレーカ）、TCG18R/L （ホーニング付き）

TCP18R/L（微小ホーニング）／ TCP18R/L-F（シャープエッジ）

TCT18FR/R-ISO（さらい刃付きねじ切り用インサート）／ TCT18FR（ねじ切り用インサート）

選定サポート情報

部品

高圧クーラント用配管部品はデジタルカタログ40ページ参照

注意・禁止事項

メインスピンドルでの注意点

後挽加工後のねじ切り加工

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
