ヘッド交換式エンドミル ロングタイプ VBO型

製品特長・仕様

製品の基本仕様・特長

工具交換時間を大幅短縮!!

機械のダウンタイムを劇的に短縮。
刃先交換のみで手間要らず。

生産性90%アップ

抜群の刃先位置再現性

テーパ+端面の二面拘束で、高い再現性と精度を維持。

ヘッド交換精度

耐摩耗性・耐欠損性に優れた最新材種  AH715

3 種類の機能を持つNano 積層膜を融合した 「トリプルNano テクノロジー」コーティングを採用。

• R の大きな切れ刃により、加工面品位を下げることなくツールパスを減らし、生産性が向上。
• 傾斜角によって最適なポイントで加工することにより、加工面品位も良好。

• 大テーパR で、より高能率・高精度。
• ボールエンドミルよりも少ない加工パス数により、能率が向上します。
• 金型やその他一般的な三次元形状の中仕上げ～仕上げ加工向け。

性能・試験情報

工具径に対しR の大きな切れ刃で高い生産性を実現

TUNGMEISTER  VBO/VBN と従来品との比較

長寿命

最大逃げ面摩耗幅VBmax = 0.05 mm 時点の加工面数

［P］
ヘッド : VBO100L15.0R850-5S06 （φ10 mm）
被削材 : S55C （206HB）
切削速度 : Vc = 50 m/min
刃当り送り : fz = 0.08 mm/t
切削幅 : ae = 0.03 mm
突出し長さ : 75 mm
加工面積 : 150 x 100 mm
切削油 : 湿式
使用機械 : 5 軸マシニングセンタ, BT40

VBO/VBN ヘッドは切削幅が大きいため、同じ時間加工した場合、加工面積はボールエンドミルよりも大きくなります。
したがって、一工具当りの加工部品数が多くなります。

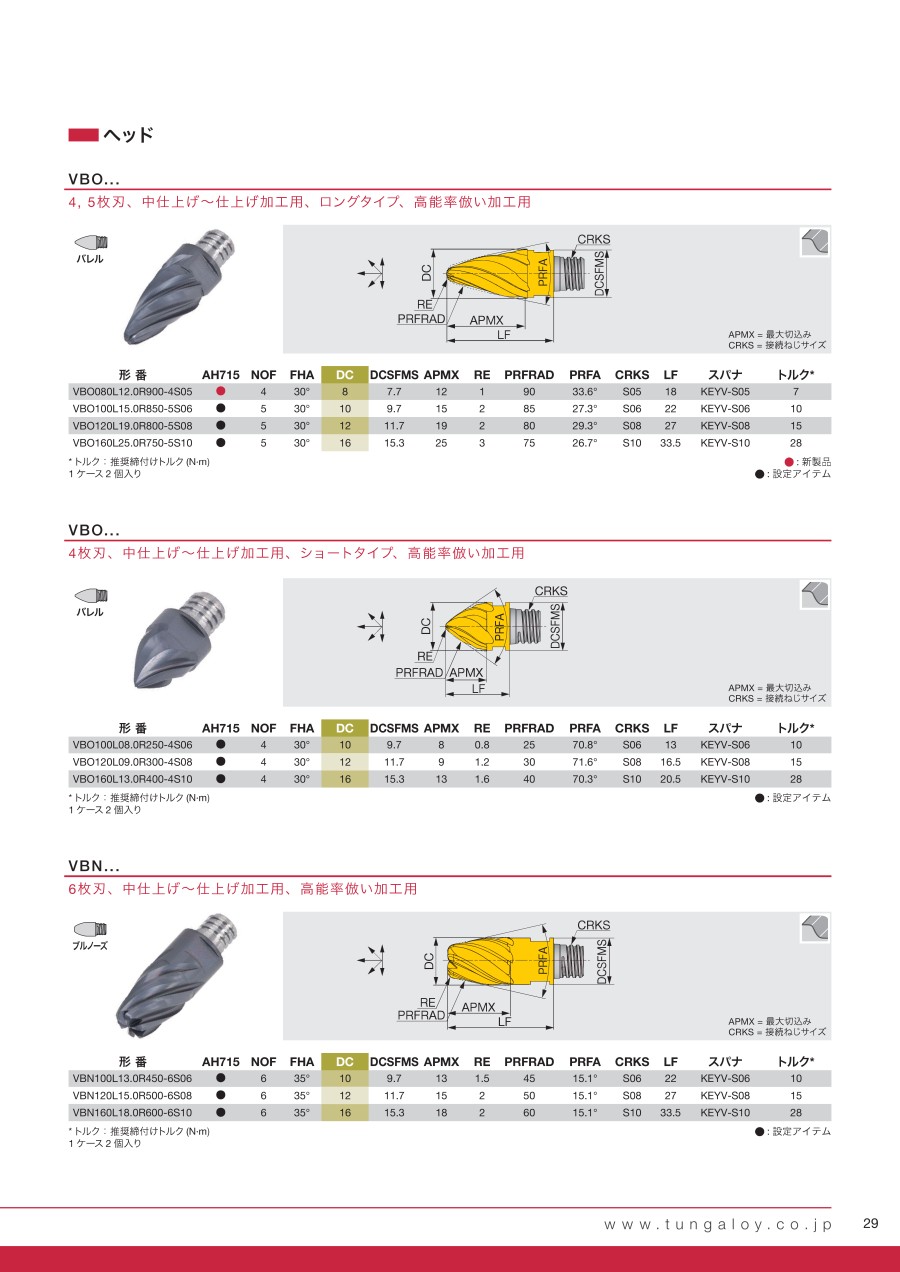

外形図

APMX = 最大切込み
CRKS = 接続ねじサイズ

使用方法・使用事例

使用方法

3軸加工機での使い方

VBO/VBN ヘッドは、5 軸加工機での三次元倣い加工を主な目的に開発しました。
ただし、以下の条件において3 軸加工機でも使用が可能です。

1. 角度付き壁面や曲面：角度が下表の範囲内の場合。
2. 先端ノーズR のみ使用：下表の最小の角度を持った通常のテーパボールエンドミルとして使用可能。ただし、同じノーズR のボールエンドミルよりも使用範囲が小さくなります。

使用事例

VBO ロングタイプ

凸状の曲面やテーパ面、VBOショートタイプよりも大きく緩やかな曲面や平面。

加工部品名		テスト用ワーク
シャンク		VSSD10L090S06-C （ 超硬, φ10 mm）
ヘッド		VBO100L15.0R850-5S06 （φ10 mm）
材種		AH715
被削材		S45C
切削条件	切削速度: Vc （m/min）	300
	刃当り送り: fz （mm/t）	0.02
	切込み: ap （mm）	0.05
	切削幅: ae （mm）	0.5
	切削油	湿式
結果		VBO へッドは、5 軸加工に最適な設計により、加工面が他社品と同等な状態で、他社のボールエンドミルに比べ、4 倍の生産性を持たすことができた。

推奨切削条件

推奨切削条件表

倣い加工

VBO形

適用被削材

選定サポート情報

トルクレンチ

外観		形番	接続ねじ サイズ	対応ヘッド形番	トルク （N・m）
丸型 ヘッド用レンチ		TM-WRENCH-6-05	S05	VEH, VED, VEE, VEE-I, VEE-R, VEE-C, VEE-A, VFX**-04/06, VRD, VBD-BG, VBE-BG, VBE-BGA, VDP, VDS, VCA, VBO, VBL, VBN, HPAV06-S	7
		TM-WRENCH-8-06	S06		10
		TM-WRENCH-10-08	S08		15
		TM-WRENCH-13-10	S10		28
		TM-WRENCH-16-12	S12		28
		TM-WRENCH-20-15	S15		40

ターゲット市場

注意・禁止事項

注意事項

• 指定外のヘッドを使用すると切削不能となったり、シャンクの破損を招きますので、ヘッドは必ずタンガロイ社カタログに指定されたものをご使用ください。
• ヘッド取付けの際は、予めエアブロ-、またはウエスを用いて結合ねじ部に付着している切りくずや異物を取り除いてください。
• 結合ねじ部に焼き付き防止剤や潤滑油を塗布しないでください。
• ヘッド締付け時は専用レンチを使用し、ゆっくりと締付けを行い、シャンク端面とヘッド端面が密着したらそれ以上の締付けは行わないで下さい。（右図参照）
  また、過度の締付け（増し締め）は、ヘッド破損の原因となりますので、ご注意ください。
• ヘッドの取付け・取外しの際、ハンマ等による打撃は行わないでください。

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
